Номер по Госреестру СИ: 93405-24
93405-24 Излучатель в виде модели абсолютно чёрного тела
(АЧТ 70/-40/80)
Назначение средства измерений:
Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80 (далее-излучатель) предназначен для воспроизведения, хранения и передачи единицы температуры в диапазоне от минус 40 ПС до плюс 80 ПС в лабораторных условиях и применяется в качестве рабочего эталона 1-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 23.12.2022 № 3253.

Внешний вид.
Излучатель в виде модели абсолютно чёрного тела
Рисунок № 1

Внешний вид.
Излучатель в виде модели абсолютно чёрного тела
Рисунок № 2

Внешний вид.
Излучатель в виде модели абсолютно чёрного тела
Рисунок № 3

Внешний вид.
Излучатель в виде модели абсолютно чёрного тела
Рисунок № 4

Внешний вид.
Излучатель в виде модели абсолютно чёрного тела
Рисунок № 5
Программное обеспечение
Излучатель функционирует под управлением встроенного программного обеспечения (далее - ПО), записанного в микроконтроллере блока управления БУ-10, которое осуществляет функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры, и является неотъемлемой частью прибора. Версия встроенного ПО доступна только на этапе производства. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
по наименованию СИ |
Номер версии (идентификационный номер) ПО |
- |
Цифровой идентификатор ПО |
- |
Конструкция излучателя исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наноситсятипографским способом на титульный лист руководства по эксплуатации и на наклейки на корпус излучателя и блока управления (рисунок 3).
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации МКСН.065142.003 РЭ «Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80. Руководство по эксплуатации», раздел 1.8. «Порядок работы»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (часть 3);
МКСН.065142.003 ТУ «Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80. Технические условия».
ПравообладательАкционерное общество «Научно-производственное предприятие
(АО «НПП «Эталон»)
ИНН 5044032048
Юридический адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон: тел.: (3812) 36-84-00
Е-mail: fgup@omsketalon.ru
Web-сайт: www.omsketalon.ru
Изготовитель
Акционерное общество «Научно-производственное предприятие(АО «НПП «Эталон»)
ИНН 5044032048
Адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон: тел.: (3812) 36-84-00
Е-mail: fgup@omsketalon.ru
Web-сайт: www.omsketalon.ru
«Эталон»
«Эталон»
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие(АО «НПП «Эталон»)
ИНН 5044032048
Юридический адрес: 644009, г. Омск, ул. Лермонтова, д. 175
Телефон: тел.: (3812) 36-84-00
Е-mail: fgup@omsketalon.ru
Web-сайт: www.omsketalon.ru
Принцип действия излучателя основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Конструктивно излучатель состоит из излучателя теплового ИТ в виде модели абсолютно черного тела (АЧТ), блока управления БУ-10 и соединительных кабелей.
Внутри корпуса излучателя теплового ИТ размещен термоблок с излучающей полостью и системой теплообменников. Полость излучения цилиндрической формы с выходной (апертурной) диафрагмой имеет рельефную поверхность стенок и дна, обеспечивающие заданный коэффициент черноты.
Нагрев или охлаждение излучателя осуществляется при помощи термоэлектрических модулей, которые контактируют с излучающей полостью и оборудованы системой теплообмена с окружающей средой.
Поддержание температуры в излучающей полости осуществляется автоматически при помощи внешнего блока управлений БУ-10, имеющего обратную связь с датчиком температуры, встроенным в термоблок излучателя теплового ИТ в зависимости от температурной уставки и сигнала с датчика блок управления БУ-10 управляет мощностью, подаваемой на термоэлектрические модули термоблока излучателя теплового ИТ.
Результат измерений и воспроизведения температуры излучателя отображается на дисплее блока управления.
Маркировка излучателя выполнена методом лазерной печати на двух самоклеящихся стойких к стиранию наклейках, которые наносятся на корпус излучателя и блока управления и содержат:
- наименование предприятия-изготовителя, наименование СИ; заводской номер 016, дата изготовления; адрес, факс, веб-сайт изготовителя, знак утверждения типа.
Нанесение знака поверки на излучатель не предусмотрено.

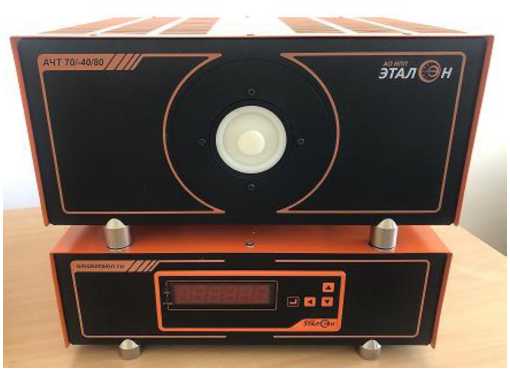

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид излучателя

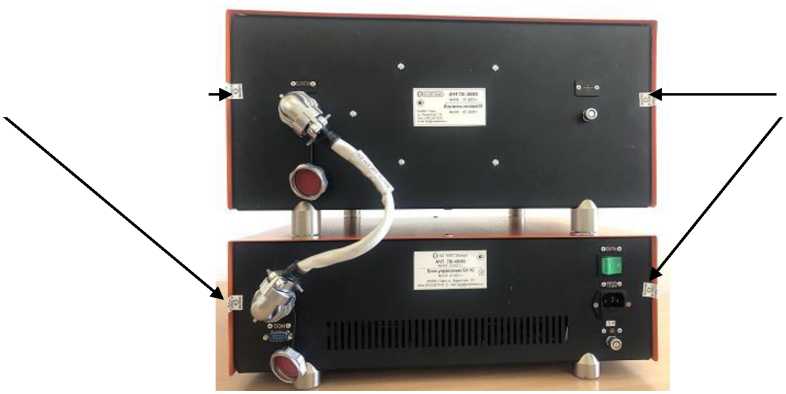

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Пломбы

Пломбы
Рисунок 2 - Схема пломбирования излучателя от несанкционированного доступа
Наклейки на корпус излучателя и блока управления представлены на рисунке 3.
О,
© АО “НПП “Эталон”
АЧТ 70/-40/80

АО ‘НПП ‘Эталон’ ) АЧТ 70/-40/80
z\ № 016 07.2021 г.

Место нанесения знака утверждения типа
644009, г Омск, ул. Лермонтова, 175 Факс; (3812)36-78-82, E-mail; fgup@omsketalon ru
Излучатель тепловой ИТ
№016 07.2021 г.
Место нанесения заводского номера

Рисунок 3 - Наклейки на корпусе излучателя и блока управления
Таблица 5 - Комплектность излучателя в виде модели абсолютно чёрного тела АЧТ 70/-40/80 зав. № 016
Наименование |
Обозначение |
Количество |
Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80 в составе: | ||
Излучатель тепловой ИТ зав. №016 |
МКСН.418236.002 |
1 шт. |
Блок управления БУ-10 зав. №016 |
МКСН.405544.031 |
1 шт. |
Кабель |
МКСН.434641.028 (ХТ1) |
1 шт. |
Кабель |
ДДШ6.644.033 (ХТ2) |
1 шт. |
Кабель сетевой |
SCZ-1.220В.10А (ХТ3) |
1 шт. |
Крышка |
МКСН.301251.032 |
1 шт. |
Руководство по эксплуатации |
МКСН.065142.003 РЭ |
1 экз. |
Метрологические характеристики излучателя приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизводимой температуры, °С |
от -40 до +80 |
Границы доверительной погрешности воспроизведения температуры при доверительной вероятности 0,95, ПС, не более: |
±0,5 |
Дрейф температуры излучателя за 15 минут, °С, не более |
±0,1 |
Нестабильность поддержания температуры в течение 15 мин. (после выхода на режим), °С, не более |
±0,1 |
Технические характеристики излучателя приведены в таблице 3.
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Время выхода излучателя на стационарный режим на нижнем пределе температурного диапазона, мин, не более |
90 |
Размеры излучающей полости, мм, не более - диаметр |
70 |
- глубина |
270 |
Габаритные размеры (ширина х высота х длина), мм, не более - излучателя теплового ИТ |
455 х 230 х 375 |
- блока управления БУ-10 |
455 х 160 х 375 |
Масса, кг, не более - излучателя теплового ИТ |
12,0 |
- блока управления БУ-10 |
9,5 |
Потребляемая мощность, В^А, не более |
1000 |
Продолжение таблицы 3
1 |
2 |
Напряжение питания переменным током, В |
от 198 до 242 |
Частота, Гц |
от 49 до 51 |
Условия эксплуатации:
|
от +15 до +25 от 10 до 80 |
Показатели надежности излучателя приведены в таблице 4.
Таблица 4- Показатели надежности
Наименование характеристики |
Значение |
Среднее время наработки до отказа, ч, не менее |
3000 |
Средний срок службы, лет |
5 |
Гарантийный срок, месяцев |
12 |
