Номер по Госреестру СИ: 74693-19
74693-19 Датчики температуры многозонные цифровые
(МЦДТ 1201)
Назначение средства измерений:
Датчики температуры многозонные цифровые МЦДТ 1201 (далее - датчики
температуры или МЦДТ) предназначены для измерений температуры в нескольких точках объекта (в том числе во взрывоопасных зонах), в частности, для полевого определения температуры грунтов по ГОСТ 25358-2012, в том числе и в составе системы температурного мониторинга протяженных объектов (СТМ ПО).
Внешний вид.
Датчики температуры многозонные цифровые
Рисунок № 1
Внешний вид.
Датчики температуры многозонные цифровые
Рисунок № 2
Внешний вид.
Датчики температуры многозонные цифровые
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенной в запоминающем устройстве преобразователя температуры МЦДТ части ПО.
Уровень защиты внутреннего (встроенного) ПО, от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Viper |
Номер версии (идентификационный номер) ПО, не ниже |
3.0.0 |
Цифровой идентификатор программного обеспечения |
отсутствуют |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры многозонным цифровым МЦДТ 1201ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
МКСН.405226.004 ТУ Датчики температуры многозонные цифровые МЦДТ 1201. Технические условия
Поверка
Поверкаосуществляется по документу МП 207-033-2018 «Датчики температуры многозонные цифровые МЦДТ 1201. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.07.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Измеритель универсальный прецизионный В7-99 (Регистрационный № 37935-08);
Измеритель сопротивления изоляции APPA 607 (Регистрационный № 56407-14); Криостат КР-40-2 (Регистрационный № 26147-09);
Термостат паровой ТП-2 (Регистрационный № 25916-03);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-производственное предприятие «Эталон»(АО «НИИ «Эталон»)
ИНН 550408740
Адрес: 644009, г. Омск, ул. Лермонтова, 175
Телефон: 8 (3812) 36-95-92
Факс: 8 (3812) 36-78-82
E-mail: fgup@omsketalon.ru
Web-сайт: www.omsketalon.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков температуры основан на измерении и преобразовании температуры, воздействующей на чувствительные элементы преобразователей температуры (ПТ) МЦДТ, в цифровой код при помощи встроенных в каждый ПТ аналого-цифровых преобразователей, и последующей передаче измеренных значений на внешние устройства считывания, хранения и отображения данных.
Датчик температуры состоит из измерительной части, в состав которой входят ПТ, последовательно соединенные кабелем, и части с разъемом, подключаемым к считывающему прибору - контроллеру цифровых датчиков портативному типа ПКЦД, стационарному типа СКЦД, логгеру цифровых датчиков типа ЛЦД. Измерительная часть помещена в металлопластиковую защитную трубу или в металлорукав.
Данные (уникальный идентификационный код, коэффициенты индивидуальной статической характеристики преобразования (ИСХ) и позиционное расположение преобразователя температуры в МЦДТ), хранятся во встроенном энергонезависимом запоминающем устройстве каждого преобразователя температуры МЦДТ. Уникальный идентификационный код ПТ доступен только для считывания.
Датчики изготавливаются в различных исполнениях, различающихся друг от друга по техническим и метрологическим характеристикам, а также по конструктивному исполнению.
Порядок обозначения МЦДТ в документации и при заказе представлен в таблице 1.
Таблица 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
МЦДТ 1201 |
Х |
Х |
Х |
Х |
(Х) |
Х |
Ex |
МКСН.405226.004ТУ |
1=n1x11+n2x12+.+ nmx1m, где 11, 12,., 1m - длины участков измерительной зоны, м (от 0,1 до 98); n1, n2, ..., nm - количество участков измерительной зоны, имеющих длины 11, 12, ..., 1m соответственно (от 2 до 196); При m>5 указывается только длина измерительной зоны 1. |
-
7 - Вид климатического исполнения.
-
8 - Взрывозащищенное исполнение РОЕх ia I Ma Х/ 0Ex ia IIC T6 Ga X (только для исполнения 3).
-
9 - Обозначение ТУ.
Фотография внешнего вида датчиков приведена на рисунке 1.
Шильд с указанием типа, модификации, серийного номера, года изготовления и эмблемы завода-изготовителя
б
Маркировка взрывозащиты на корпусе
Шильд с указанием типа, модификации, серийного номера, года изготовления, эмблемы завода-изготовителя и маркировкой взрывозащиты
в

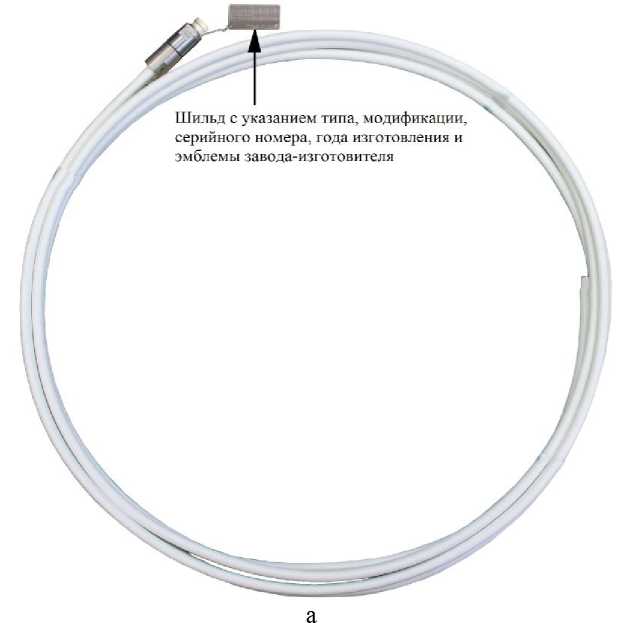

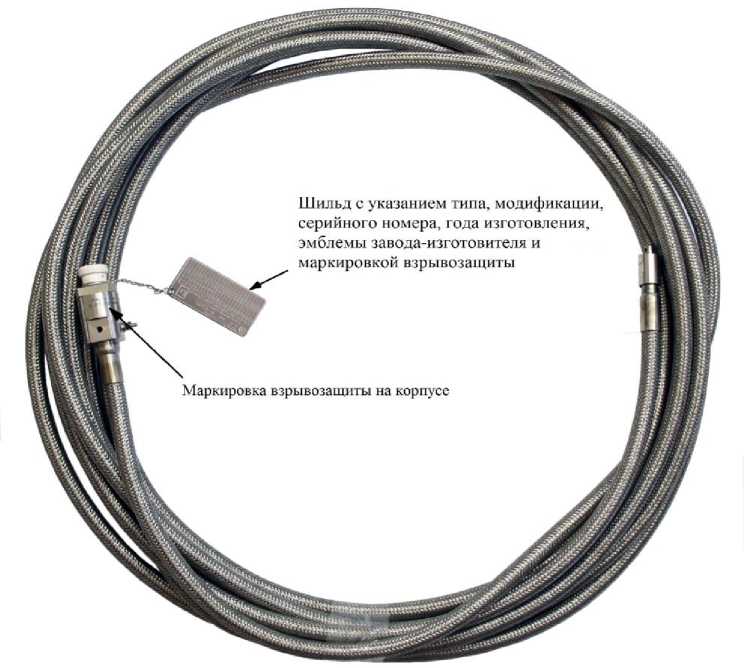

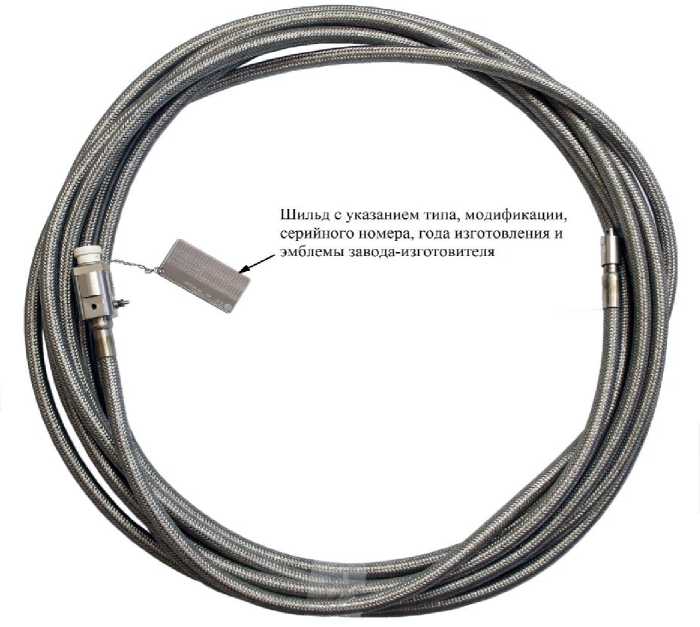

Рисунок 1 - Общий вид датчиков температуры: а - исполнение 1, б - исполнение 2, в - исполнение 3
Пломбирование датчиков температуры не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Датчик температуры многозонный цифровой |
В соответствии с таблицей 1 |
1 шт. |
Руководство по эксплуатации |
МКСН.405226.004 РЭ |
1 экз. |
Паспорт |
МКСН.405226.004 ПС |
1 экз. |
Считывающий прибор |
- |
1 шт. (по дополнительному заказу) |
Методика поверки |
МП 207-033-2018 |
1 экз. |
МЦДТ в зависимости от исполнения приведены в таблице 2.
Таблица 2
Наименование характеристики |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Диапазон измерений температуры, °С |
от -50 до +100 | ||
Пределы допускаемой абсолютной погрешности, °С |
±0,5 |
±[0,1+0,014-(|t|-30)] (в диапазоне от -50 до -30 °С) ±0,1 (св. -30 до +30 °С включ.) ±[0,1+0,014-(|t|- 30)], (св. +30 до +100 °С включ.), где |t| - абсолютное значение температуры, °С, без учёта знака | |
Количество преобразователей температуры в МЦДТ, шт. |
от 3 до 197 | ||
Время термической реакции т0,632, мин, не более |
20 | ||
Габаритные размеры МЦДТ:
|
от 1,5 до 100 25 | ||
Масса (в зависимости от количества ПТ), кг |
от 1,19 до 46,2 | ||
Электрическое сопротивление изоляции при температуре от +15 до +25 °С и напряжении постоянного тока 100 В, МОм, не менее |
100 | ||
Материал защитной арматуры |
Полиэтилен |
12Х18Н10Т | |
Степень защиты погружаемой части от воздействия пыли и воды по ГОСТ 14254-2015 |
IP68 | ||
Рабочие условия эксплуатации:
|
от -50 до +75 от 5 до 100 | ||
Средняя наработка до отказа, ч, не менее |
60 000 | ||
Средний срок службы, лет, не менее |
8 | ||
Маркировка взрывозащиты по ГОСТ 31610.0-2014 |
РОЕх ia I Ma Х/ 0Ex ia IIC T6 Ga X |
