№3209 от 19.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 393410
ПРИКАЗ_Об утверждении типов средств измерений (16)
Приказы по основной деятельности по агентству Вн. Приказ № 3209 от 19.12.2022
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209 Сведения
об утвержденных типах средств измерений
|
№ и/ п |
Наименование типа |
Обозначение типа |
Код характера производства |
Per. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код идентификации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Анализаторы воды компактные |
HI |
С |
87658-22 |
анализаторы воды компактные HI97XXX: HI97728, серийный номер: 904380283111; HI97715, серийный номер: 901390038111; HI97745, серийный номер: 905050386111; HI97735, серийный номер: 903210458111; анализаторы воды компактные HI833XX: HI83305, серийный номер: ACD0625079, в комплекте с рН-электродом HI 11310, серийный |
"Hanna Instruments", Румыния |
"Hanna Instruments", Румыния |
ОС |
МП 27-241-2022 |
1 ГОД |
Общество с ограниченной ответственностью "ЭКО-ИНСТРК-MEHT" (ООО "ЭКОИНСТРУМЕНТ"), г. Москва |
УНИИМ - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Екатеринбург |
30.06.2022 |
|
номер: 500380; HI83300, серийный номер: ACD0623005, в комплекте с рН-электродом HI 10530,серийный номер:501058 | |||||||||||||
|
2. |

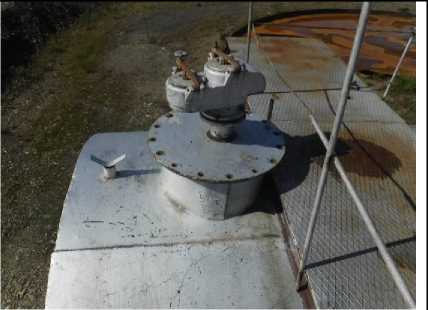

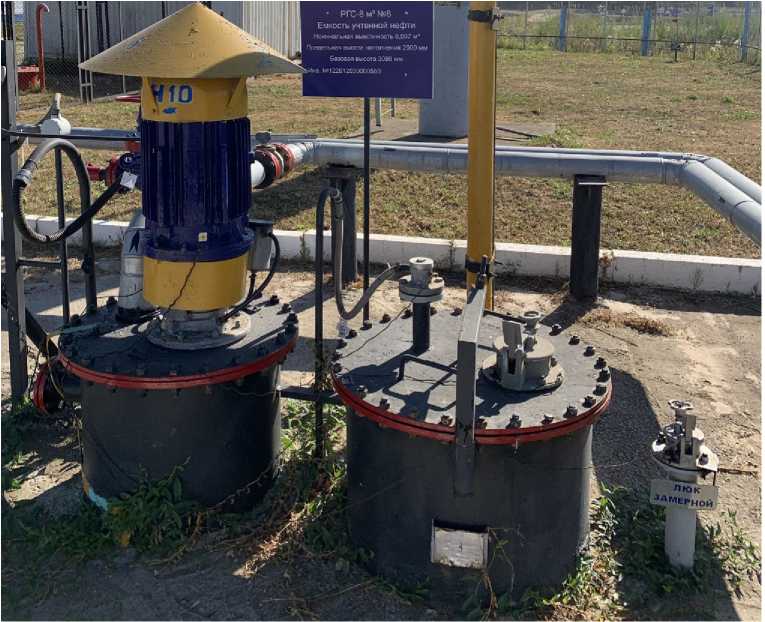

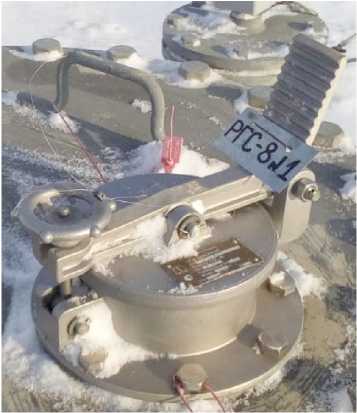

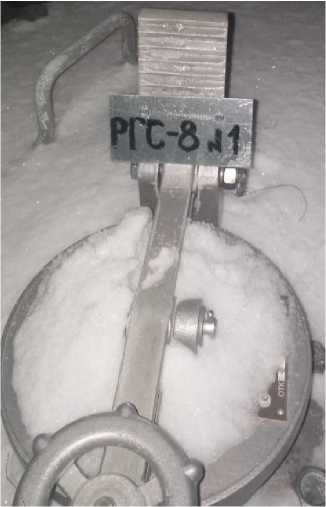

Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
Е |
87659-22 |
1 |
Мичуринское районное управление Акционерного общества "Транснефть -Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
Мичуринское районное управление Акционерного общества "Транснефть -Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Мичуринское районное управление Акционерного общества "Транснефть -Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
ФБУ "Липецкий ЦСМ", г. Липецк |
09.09.2022 |
|
3. |
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
Е |
87660-22 |
1 |
Мичуринское районное управление Акционерного общества "Транснефть -Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
Мичуринское районное управление Акционерного общества "Транснефть -Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Мичуринское районное управление Акционерного общества "Транснефть -Дружба" (МРУ АО "Транснефть - Дружба"), г. Брянск |
ФБУ "Липецкий ЦСМ", г. Липецк |
02.09.2022 |
|
4. |

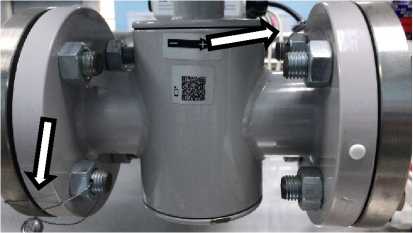

Установки поверочные для счетчиков нефтепродуктов |
УПСН |
С |
87661-22 |
УПСН-500/600-1-0-М-0/2/1/0-В-У - зав. №01, УПСН-500/600-1-1-0-3/0/2/1-А-С - зав. № 02 |
Общество с ограниченной ответственностью "Инжиниринговая компания "Метрологические системы" (ООО "ИК "Метрологические системы"), г. Казань |
Общество с ограниченной ответственностью "Инжиниринговая компания "Метрологические системы" (ООО "ИК "Метрологические системы"), г. Казань |
ОС |
МП 1453- 1-2022 |
1 год |
Общество с ограниченной ответственностью "Инжиниринговая компания "Метрологические системы" (ООО "ИК "Метрологические системы"), г. Казань |
ВНИИР - филиал ФГУП "ВНИИМ им. Д.И. Менделеева", г. Казань |
15.07.2022 |
|
5. |

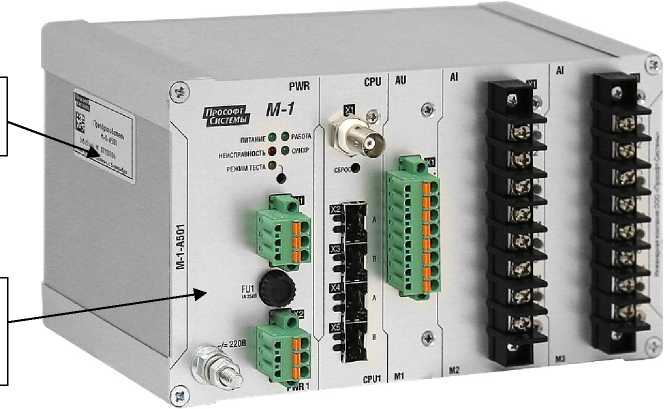

Преобразо- |
М-1 |
С |
87662-22 |
11210078 (модифи- |
Общество с |
Общество с |
ОС |
ПБКМ.411 |
4 года |
Общество с |
ООО "НИЦ |
26.09.2022 |
|
вате ли измерительные многофункциональные |
кация М-1-А301), 11210077 (модификация М-1-А501) |
ограниченной ответственностью "Про-софт-Системы" (ООО "Про-софт-Системы"), г. Екатеринбург |
ограниченной ответственностью "Просо фт-Системы" (ООО "Просо фт-Системы"), г. Екатеринбург |
618.001 МП |
ограниченной ответственностью "Про-софт-Системы" (ООО "Про-софт-Системы"), г. Екатеринбург |
"ЭНЕРГО", г. Москва | |||||||
|
6. |

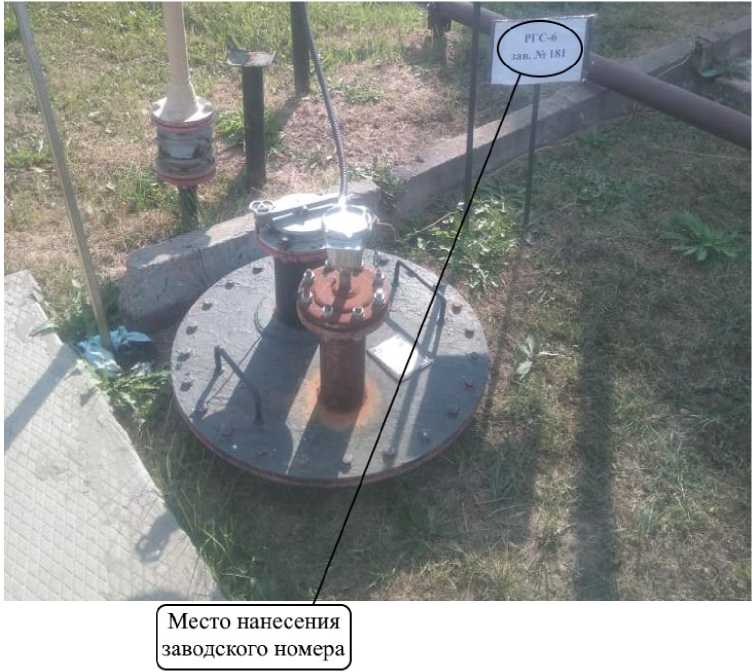

Резервуар |
РГС-6 |
Е |
87663-22 |
181 |
Акционерное |
Акционерное |
ОС |
ГОСТ |
5 лет |
Акционерное |
ООО "Метро- |
18.10.2022 |
|
стальной |
общество |
общество |
8.346-2000 |
общество |
КонТ", | ||||||||
|
горизон- |
"Белкамнефть" |
"Белкамнефть" |
"Белкамнефть" |
г. Казань | |||||||||
|
тальный ци- |
имени А. А. |
имени А.А. |
имени А.А. | ||||||||||
|
линдриче- |
Волкова (АО |
Волкова (АО |
Волкова (АО | ||||||||||
|
ский |
"Белкамнефть" |
"Белкамнефть" |
"Белкамнефть" | ||||||||||
|
им. А.А. Вол- |
им. А.А. Вол- |
им. А.А. Вол- | |||||||||||
|
кова), Удмурт- |
кова), Удмурт- |
кова), Удмурт- | |||||||||||
|
ская Респуб- |
ская Респуб- |
ская Республи- | |||||||||||
|
лика, |
лика, |
ка, г. Ижевск | |||||||||||
|
г. Ижевск |
г. Ижевск | ||||||||||||
|
7. |
Резервуары |
ЕП8- |
Е |
87664-22 |
4730, 4731 |
Акционерное |
Акционерное |
ОС |
ГОСТ |
5 лет |
Акционерное |
ООО "Метро- |
18.10.2022 |
|
стальные |
2000- |
общество |
общество |
8.346-2000 |
общество |
КонТ", | |||||||
|
горизон- |
1300-2 |
"Белкамнефть" |
"Белкамнефть" |
"Белкамнефть" |
г. Казань | ||||||||
|
тальные ци- |
имени А.А. |
имени А.А. |
имени А.А. | ||||||||||
|
линдриче- |
Волкова (АО |
Волкова (АО |
Волкова (АО | ||||||||||
|
скис |
"Белкамнефть" |
"Белкамнефть" |
"Белкамнефть" | ||||||||||
|
им. А.А. Вол- |
им. А.А. Вол- |
им. А.А. Вол- | |||||||||||
|
кова), Удмурт- |
кова), Удмурт- |
кова), Удмурт- | |||||||||||
|
ская Респуб- |
ская Респуб- |
ская Республи- | |||||||||||
|
лика, |
лика, |
ка, г. Ижевск | |||||||||||
|
г. Ижевск |
г. Ижевск | ||||||||||||
|
8. |

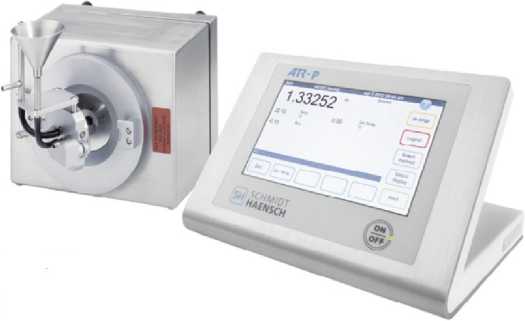

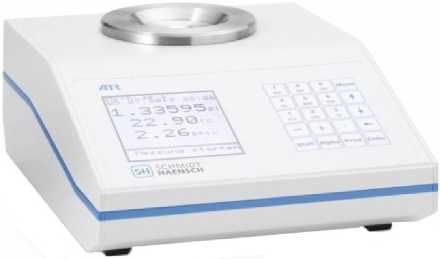

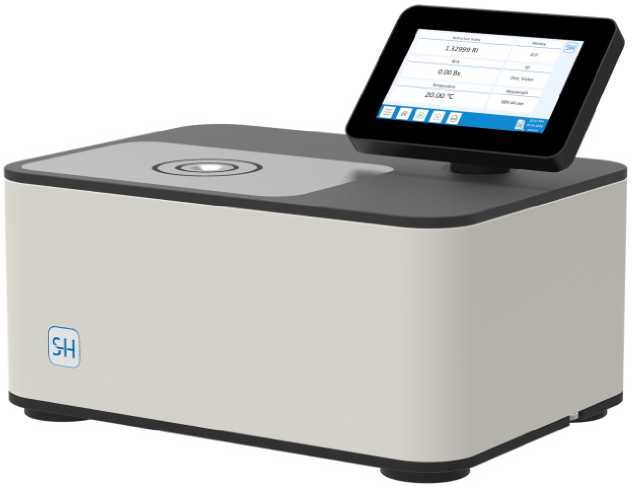

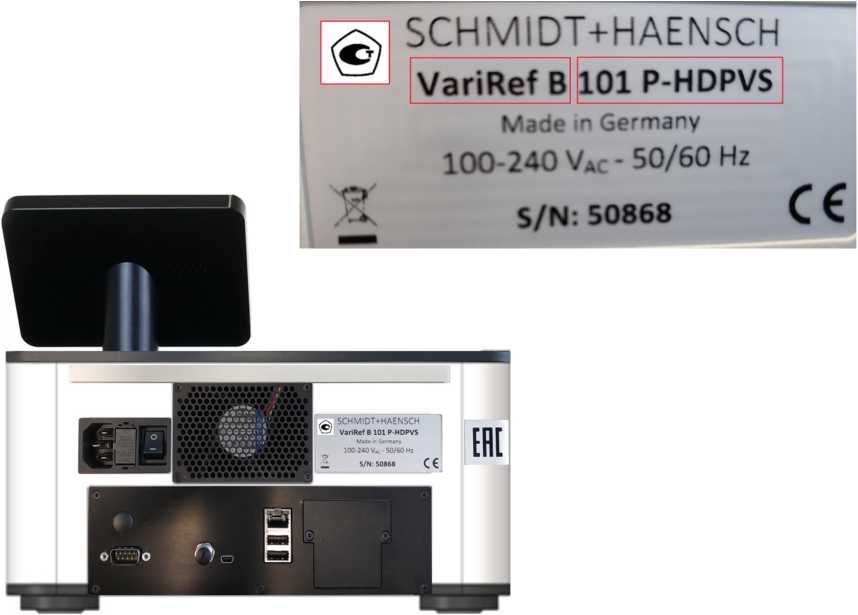

Рефракто- |
Обозна- |
С |
87665-22 |
VariRef А зав. № |
Schmidt + |
Schmidt + |
ОС |
РТ-МП- |
1 год |
Общество с |
ФБУ "Ростест- |
26.09.2022 |
|
метры |
чение |
42981, VariRef В |
Haensch |
Haensch |
121-448- |
ограниченной |
Москва", | ||||||
|
отсут- |
зав. № 50868, |
GmbH & Со., |
GmbH & Со., |
2022 |
ответственно- |
г. Москва | |||||||
|
ствует |
VariRef С зав. № |
Г ермания |
Г ермания |
стью | |||||||||
|

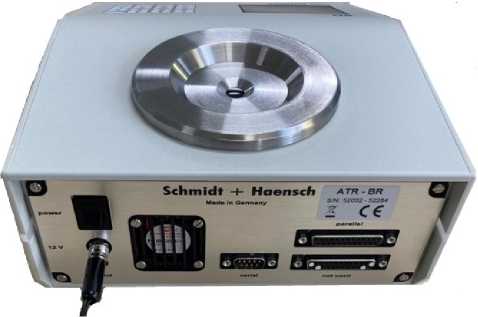

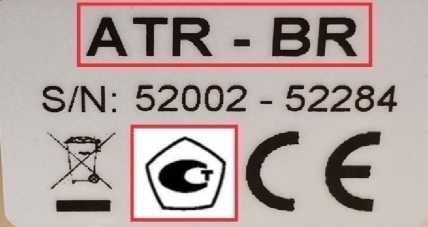

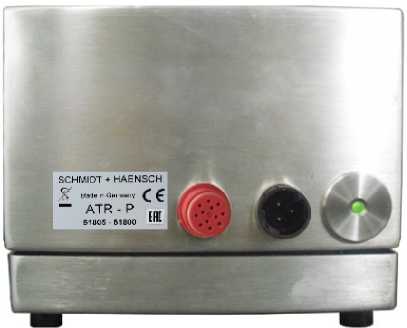

73662, ATR-BR зав. |
"Глювекс" | ||||||||||||
|
№ 52002-52284, |
(ООО | ||||||||||||
|
ATR-P зав. № |
"Глювекс"), | ||||||||||||
|
51805-51800 |
г. Москва | ||||||||||||
|
9. |
Система из- |
РК 2300 |
Е |
87666-22 |
230009762 |
Фирма "Photon |
Фирма "Photon |
ОС |
МП |
1 год |
Общество с |
ФГУП |
17.08.2022 |
|
мерительная волоконно-оптическая |
Kinetics, Inc.", США |
Kinetics, Inc.", США |
029.ФЗ-22 |
ограниченной ответственностью "ИНН-ФОКУС" (ООО "ИНН-ФОКУС"), г. Пермь |
"ВНИИОФИ", г. Москва | ||||||||
|
10. |
Масс-спектрометры с индуктивно связанной плазмой |
SUPEC 7000 |
С |
87667-22 |
230Р2270001, 230Р2230009, 230Р2270004 |
Фирма "Focused Photonics (Hangzhou), Inc.", КНР; завод-изготовитель "Hangzhou Puyu Technology Development Ltd.", КНР |
Фирма "Focused Photonics (Hangzhou), Inc.", КНР |
ОС |
МП 205- 13-2022 |
1 год |
Общество с ограниченной ответственностью "Группа Ай-Эм-Си" (ООО "Группа Ай-Эм-Си"), г. Москва |
ФГБУ "ВНИИМС", г. Москва |
30.09.2022 |
|
11. |

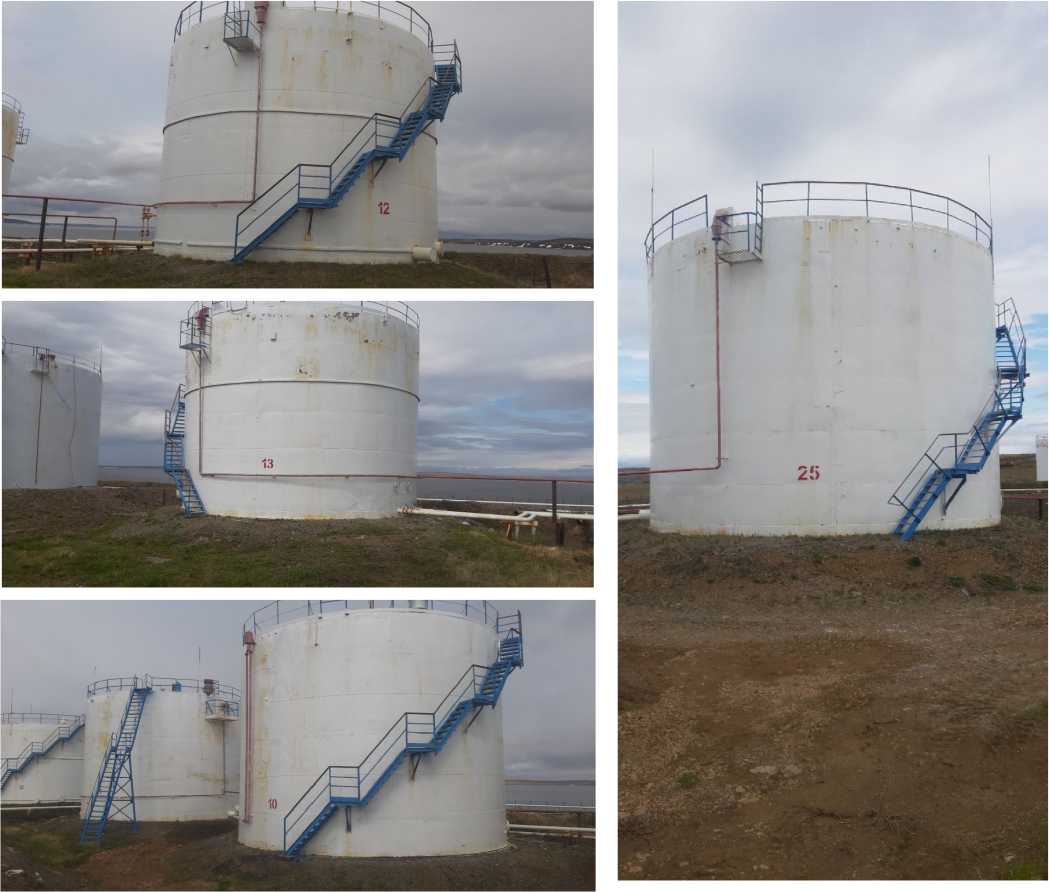

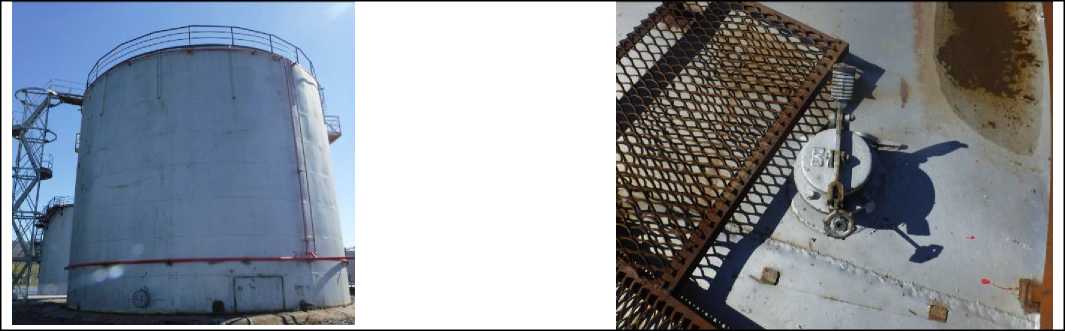

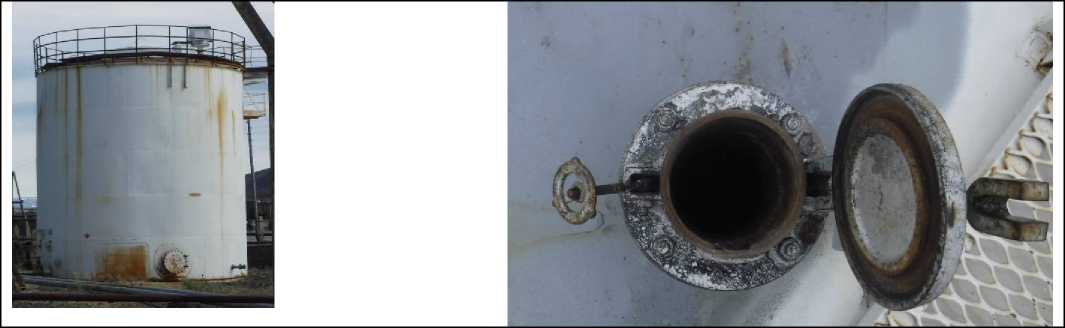

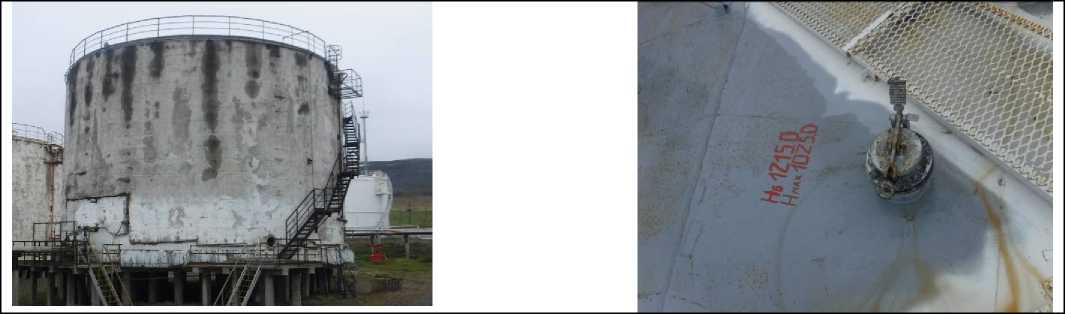

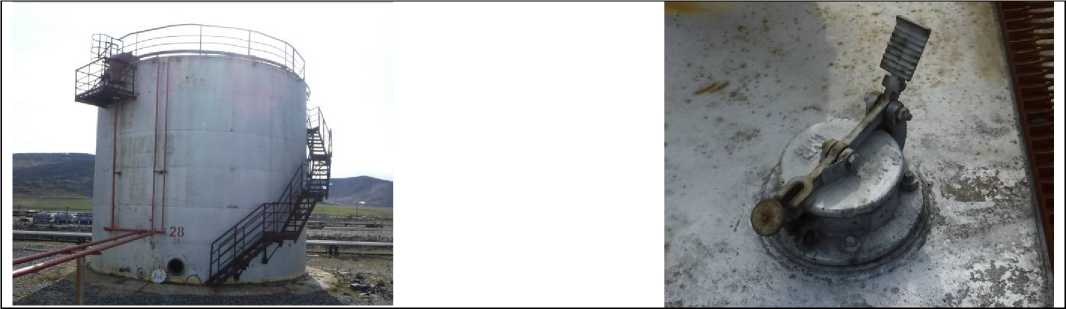

Резервуары стальные вертикальные цилиндрические |
РВС |
Е |
87668-22 |
мод. РВС-1000: зав. №№ 10, 12, 13, 25 |
Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
ОС |
ГОСТ 8.570-2000 |
5 лет |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
АО "Метролог", г. Самара |
13.08.2022 |
|
12. |

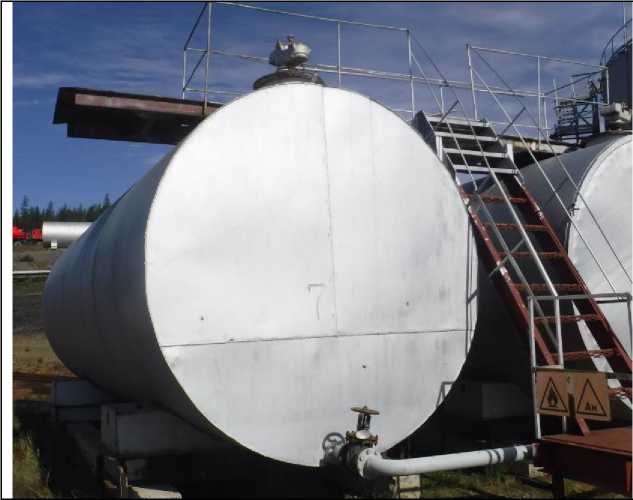

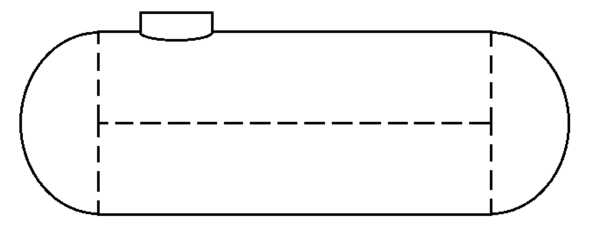

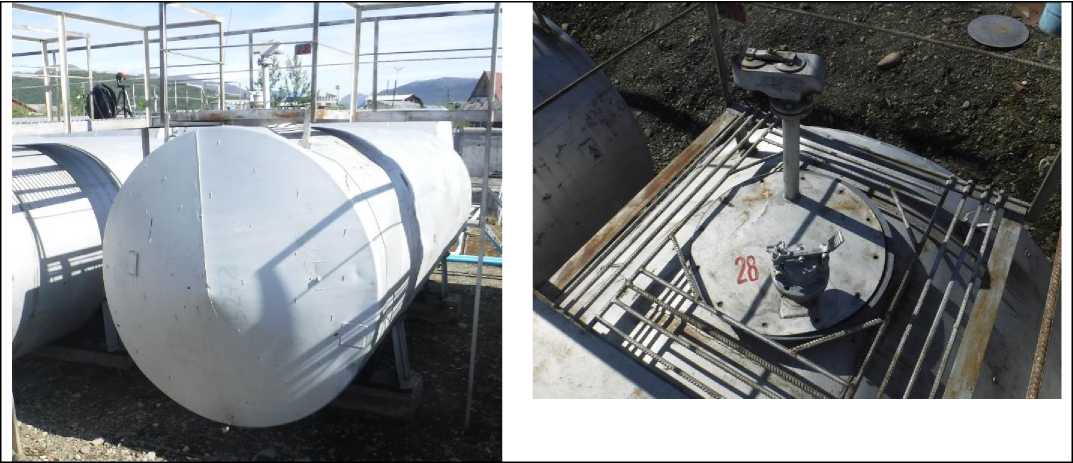

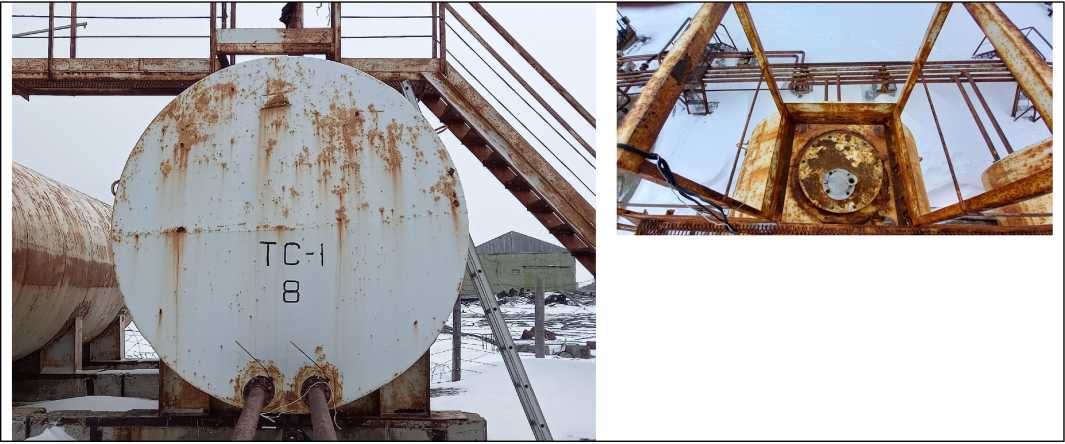

Резервуары стальные горизонтальные цилиндрические |
РГС-50 |
Е |
87669-22 |
26, 28 |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
АО "Метролог", г. Самара |
01.09.2022 |
|
13. |

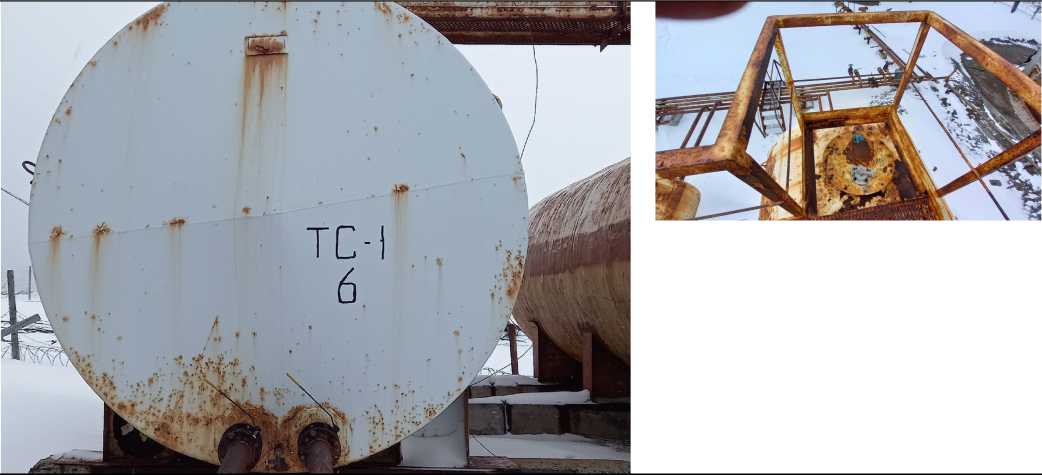

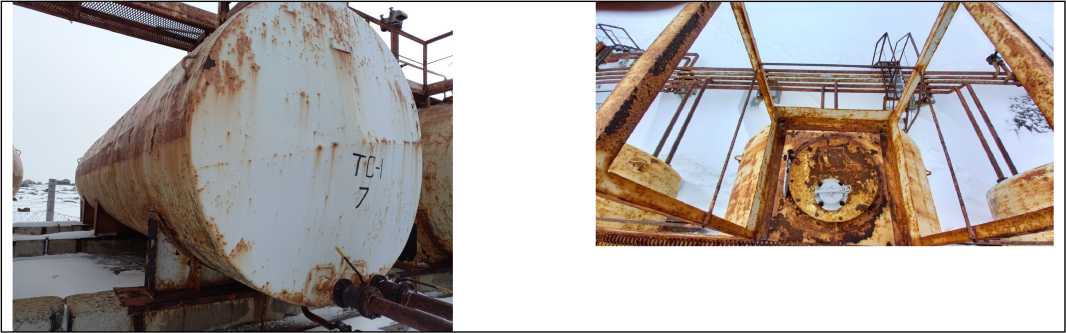

Резервуары стальные горизонтальные цилиндрические |
РГС-60 |
Е |
87670-22 |
6, 7,8 |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный |
АО "Метролог", г. Самара |
01.09.2022 |
|
округ, г. Анадырь |
округ, г. Анадырь |
округ, г. Анадырь | |||||||||||
|
14. |
Резервуары стальные горизонтальные цилиндрические |
РГС-50 |
Е |
87671-22 |
7, 8 |
Акционерное общество "Чу-котснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
АО "Метролог", г. Самара |
01.09.2022 |
|
15. |

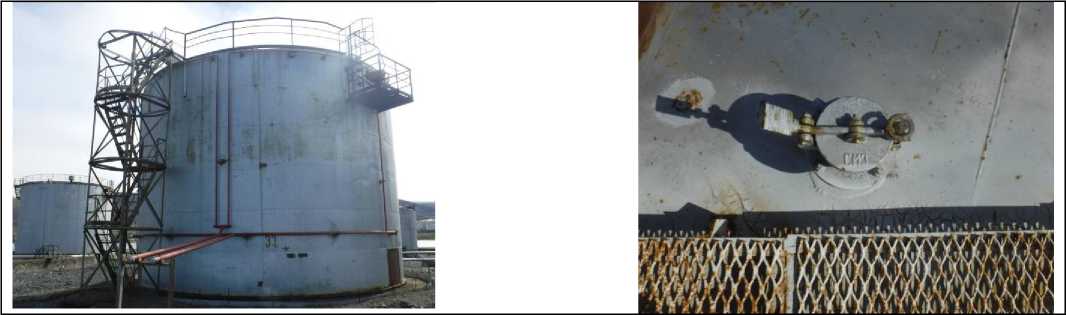

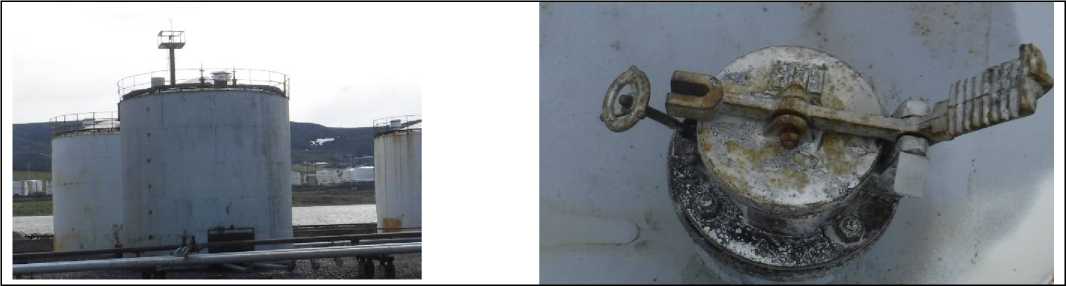

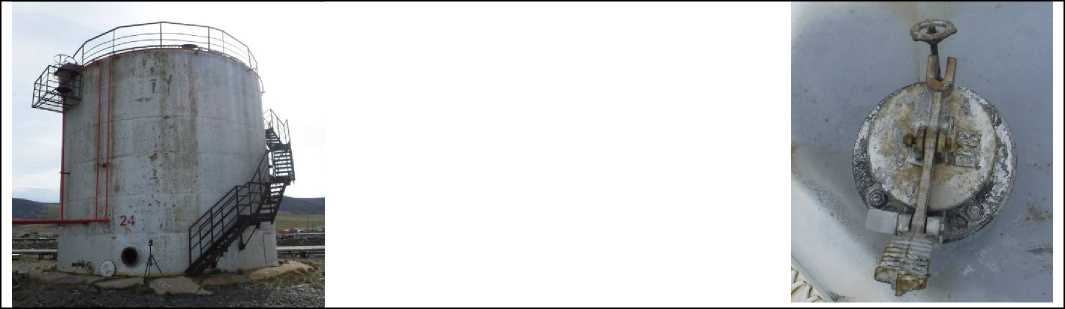

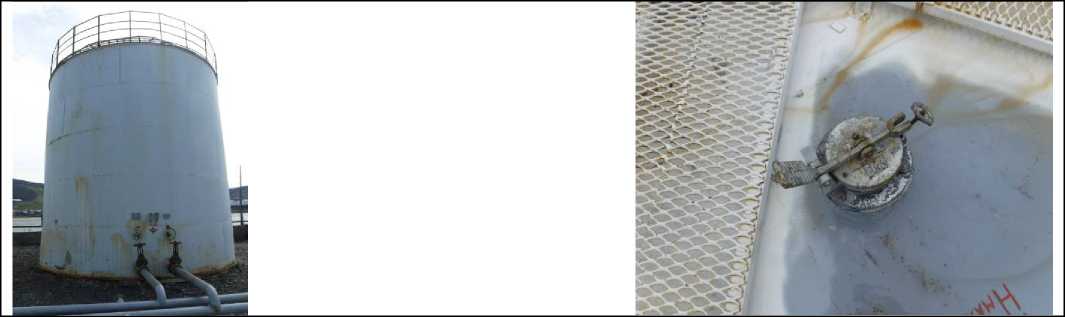

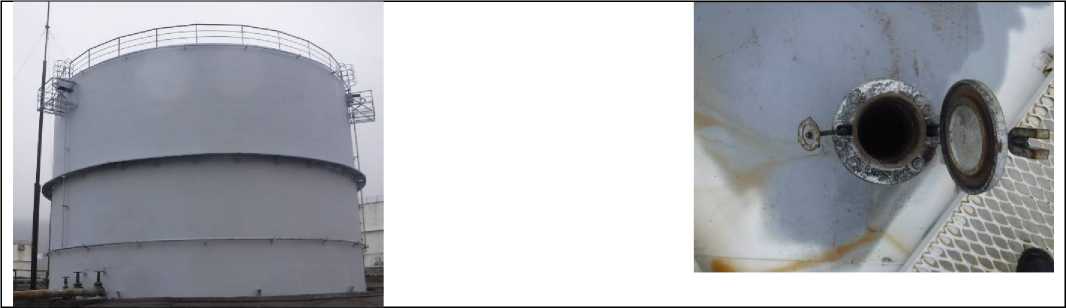

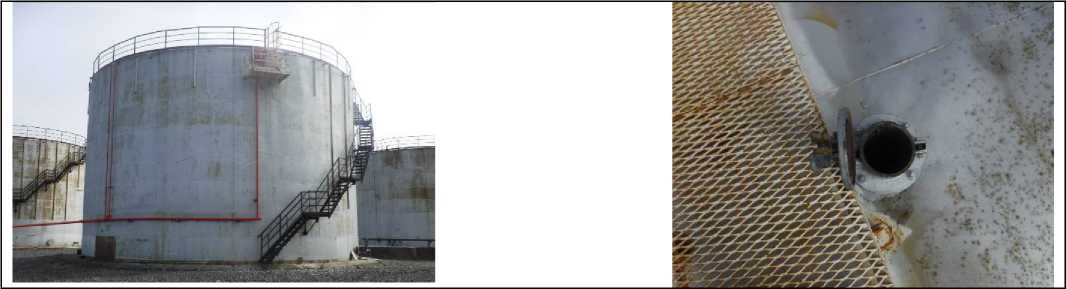

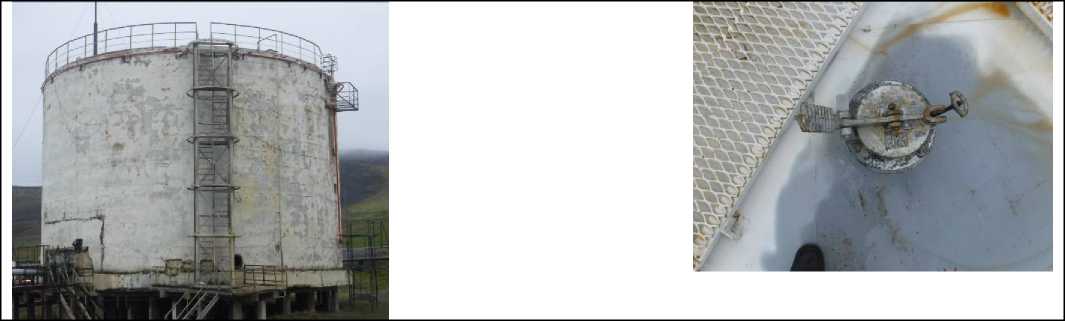

Резервуары стальные вертикальные цилиндрические |
РВС |
Е |
87672-22 |
мод. РВС-200: зав. №№ 3, 4, 6-8; мод. РВС-700: зав. №№ 23-25, 27, 28; мод. РВС-1000: зав. № 33; мод. РВС-2000: зав. № 29; мод. РВС-3000: зав. №№ 37, 42, 51, 52, 56 |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
ОС |
ГОСТ 8.570-2000 |
5 лет |
Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
АО "Метролог", г. Самара |
01.09.2022 |
|
16. |
Система автоматизированная информационно -измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "НЭК" (16 очередь) |
Обозначение отсутствует |
Е |
87673-22 |
016 |
Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК"), г. Краснодар |
Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК"), г. Краснодар |
ОС |
МПЭПР- 528-2022 |
4 года |
Общество с ограниченной ответственностью "Новая энергетическая компания" (ООО "НЭК"), г. Краснодар |
ООО "Энер-гоПромРе-сурс", Московская об л., г. Красногорск |
07.10.2022 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87666-22 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная волоконно-оптическая PK 2300
Назначение средства измерений
Система измерительная волоконно-оптическая PK 2300 (далее - система РК 2300) предназначена для измерения спектрального ослабления (СО) оптического излучения при прохождении по одномодовому оптическому волокну (ОВ) и компонентам на основе ОВ (циркуляторы, ответвители, усилители и т.п.), в том числе для волоконно-оптических систем передачи (ВОСП).
Описание средства измерений
Принцип действия системы РК 2300 основан на измерении СО оптического излучения методом обрыва. Суть метода обрыва заключается в измерении уровней мощности в двух точках волокна без изменения условий ввода излучения. Согласно данному методу, сначала осуществляют измерение мощности на выходе ОВ, затем от входного разъёма системы РК 2300 обрезают ОВ (~2 м), подключают и повторно осуществляют измерение. Целью измерений является построение функции ослабления оптического излучения от длины волны.
Система РК 2300 состоит из оптического блока, включающего оптические компоненты, и блока управления, содержащего компьютер управления, видеоподсистему и схему обработки сигналов.
Оптический блок системы РК 2300 выполняет функции подачи оптического излучения в ОВ и извлечения выходного оптического излучения из ОВ, а также преобразование оптического излучения в электрические сигналы. Он также обеспечивает создание видеоизображений с целью отображения торцов ОВ на мониторе.
Блок управления системы РК 2300 используется с целью задания условий измерений СО оптического излучения, а также для записи, вычислений и отображения результатов измерений.
Конструктивно система РК 2300 представляет собой стационарный прибор в прямоугольном металлическом корпусе. Для ограничения доступа внутрь корпуса произведено его пломбирование. Заводской номер в виде цифрового обозначения №230009762 нанесён на заднюю панель корпуса системы РК 2300.

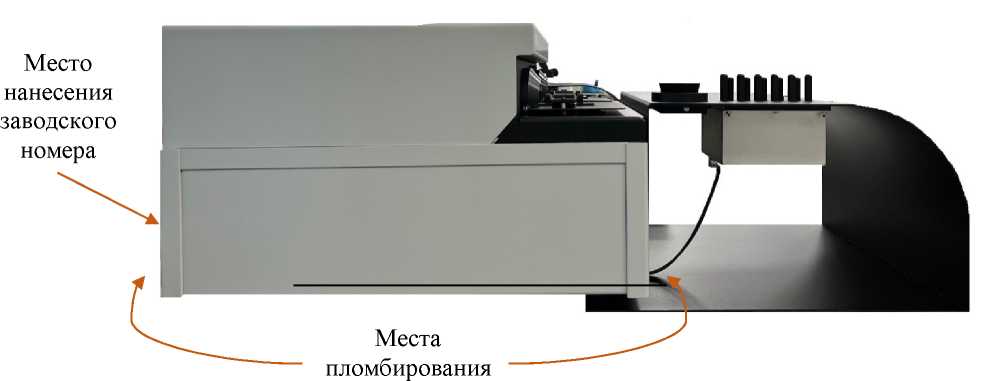

Общий вид системы РК 2300, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки и заводского номера представлены на рисунках 1 и 2 (а, б, в).

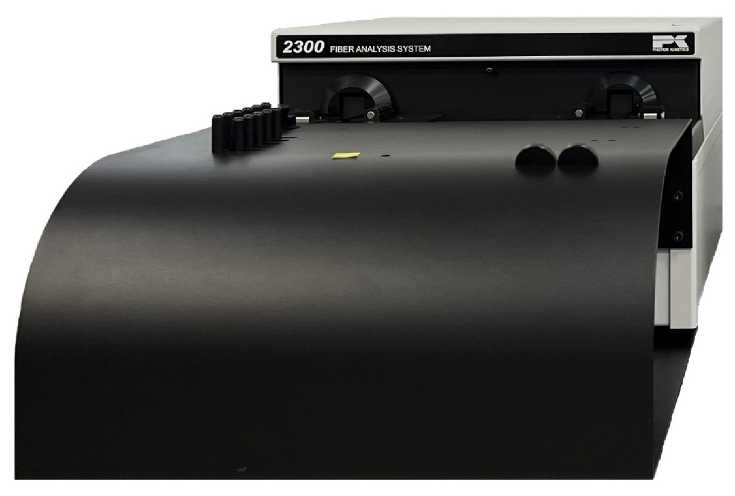

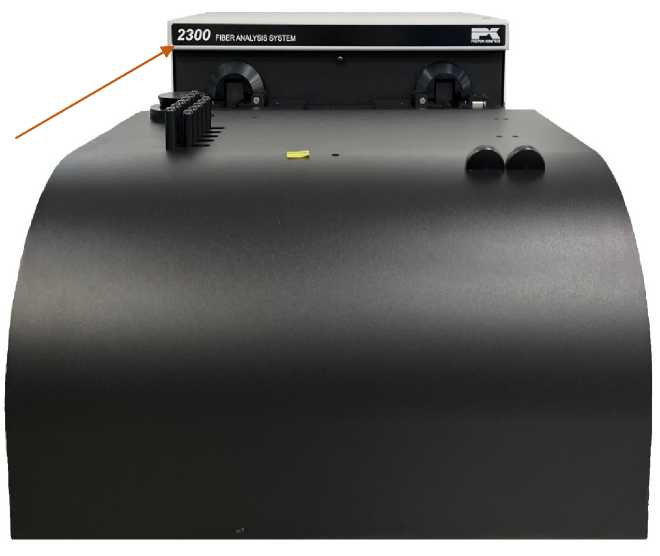

Рисунок 1 - Общий вид системы РК 2300
Место нанесения маркировки
Рисунок 2 (а) - Вид спереди, обозначения нанесения маркировки
Место нанесения заводского номера

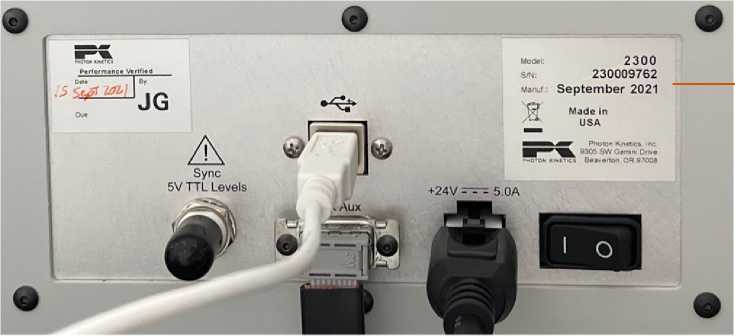

Рисунок 2 (б) - Вид сбоку, обозначения места нанесения заводского номера и схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав системы РК 2300, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК. ПО системы РК 2300 находится на компьютере управления, работающего в среде MS-Windows, из состава блока управления системы РК 2300. ПО обеспечивает автоматический компьютерный контроль всех функций через меню пользователя.
Метрологически значимой частью ПО системы РК 2300 является файл конфигурации PKL.SYS.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного, обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PK 2300 software |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.53 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений спектрального ослабления, дБ |
от 0,11 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±(0,1+0,03-Л*) |
|
Пределы допускаемой абсолютной погрешности установки длины волны**, нм |
±3,3 |
|
* А - измеряемое ослабление, дБ ** при измерениях на длинах волн 1512 и 1570 нм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки длины волны, нм |
от 600 до 1650 |
|
Тип подключаемого оптического волокна |
Оптические волокна стандарта G.652, G.651.1 и совместимые с ними |
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 |
|
Габаритные размеры, см, не более:
|
31 46 56 |
|
Масса, кг, не более |
31,7 |
|
Условия эксплуатации:
|
от +15 до +25 70 от 96 до 104 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации печатным способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная волоконно-оптическая |
PK 2300 |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
CD-диск с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Система измерительная волоконно-оптическая РК 2300. Руководство по эксплуатации», раздел 3 «Спектральное затухание».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Техническая документация фирмы «Photon Kinetics, Inc.», США.
Правообладатель
Фирма «Photon Kinetics, Inc.», США
Адрес: 9305 SW Gemini Drive, Beaverton, OR 97008, USA
Телефон: +1 503 644 1960
Email: support@pkinetics.com
Web-сайт: http://www.pkinetics.com
Изготовители
Фирма «Photon Kinetics, Inc.», США
Адрес: 9305 SW Gemini Drive, Beaverton, OR 97008, USA
Телефон: +1 503 644 1960
Email: support@pkinetics.com
Web-сайт: http://www.pkinetics.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
(ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437 56 33
Факс +7 (495) 437 31 47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Уникальный номер записи в реестре аккредитованных лиц № 30003-14.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87667-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры с индуктивно связанной плазмой SUPEC 7000
Назначение средства измерений
Масс-спектрометры с индуктивно связанной плазмой SUPEC 7000 (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов в различных объектах.
Описание средства измерений
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме.
В состав масс-спектрометра входят:
-
- система ввода пробы, состоящая из перистальтического насоса и распылительной камеры;
-
- блок плазменной горелки;
-
- система для отбора ионов из плазмы и их транспорта в высоковакуумную часть масс-спектрометра;
-
- система ионной оптики;
-
- квадрупольный масс-фильтр;
-
- детектор ионов.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему ионной оптики, основной функцией которой является фокусировка ионов и придание им оптимальной кинетической энергии для разделения по отношению массы к заряду в квадрупольном масс-фильтре. В состав ионной оптики спектрометров входит гексапольная соударительная ячейка, которая используется для подавления сигналов мешающих ионов.
Регистрация интенсивности ионного потока осуществляется с помощью вторичного электронного умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме, что обеспечивает динамический диапазон более 9 порядков величины.
Масс-спектрометр управляется при помощи внешнего персонального компьютера с установленным программным обеспечением Element V.
Пломбирование масс-спектрометров не предусмотрено.
Заводские номера расположены на задней панели масс-спектрометров.
Общий вид масс-спектрометров представлен на рисунке 1.
место нанесения
знака утверждения типа
SUPEC 7000
Рисунок 1- Общий вид масс-спектрометров с индуктивно связанной плазмой SUPEC 7000
Программное обеспечение
Программное обеспечение Element V предназначено для настройки параметров измерений и проверки рабочего состояния прибора, сбора, обработки и хранения информации, расчёта содержания элементов, создания методов измерений, выдачи результатов измерений в форме отчетов.
Несанкционированный доступ к программному обеспечению исключён посредством защиты учетной записи пользователя паролем.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Element V |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение масс-спектрометра не влияет на метрологические характеристики.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики масс-спектрометров с индуктивно связанной плазмой SUPEC 7000
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 5 до 260 вкл. |
|
Разрешающая способность в стандартном режиме на уровне 10 % |
0,95 |
|
высоты пика, а.е.м., не более | |
|
Чувствительность, (имп/с)/(мг/дм3), не менее - 7Li |
10406 |
|
- 59Co |
30406 |
|
- 138Ва |
90406 |
|
- 209Bi |
80406 |
|
Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более |
5 |
|
Предел допускаемого относительного среднего квадратичного от- |
2,5 |
|
клонения (СКО) выходного сигнала, %, не более |
Таблица 3 - Основные технические характеристики масс-спектрометров с индуктивно связанной плазмой SUPEC 7000
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 Тз |
|
- частота переменного тока, Г ц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность (при температуре 25 °С), % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Потребляемая мощность, В^А, не более |
3500 |
|
Г абаритные размеры средства измерений, мм, не более | |
|
- высота |
559 |
|
- ширина |
602 |
|
- длина |
980 |
|
Масса, кг, не более |
165 |
Знак утвержденного типа
наносится на переднюю панель масс-спектрометра в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Масс-спектрометр с индуктивно связанной плазмой |
SUPEC 7000 |
1 шт. |
|
Форвакуумный насос |
- |
1 шт. |
|
Холодильник-рециркулятор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с индуктивно связанной плазмой SUPEC 7000
техническая документация фирмы «Focused Photonics (Hangzhou), Inc.», КНР.
Правообладатель
Фирма «Focused Photonics (Hangzhou), Inc.», КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R.China (310052)
Изготовитель
Фирма «Focused Photonics (Hangzhou), Inc.», КНР
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang, P.R.China (310052)
Завод - изготовитель «Hangzhou Puyu Technology Development Ltd.», КНР Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou, Zhejiang Province, P.R. China (311305)
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1
Всего листов 5
Регистрационный № 87668-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС (далее резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары изготовлены в следующих модификациях: РВС-1000.
Описание средства измерений
Резервуар вертикальный стальной РВС представляет собой вертикальный сварной сосуд с плоским дном.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до произвольных уровней, соответствующих определённым объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Место расположения резервуаров РВС-1000 заводские номера 10; 12; 13; 25): АО («Чукотснаб», Анадырский районный участок №1 (Чукотский АО, Анадырский район, п. Угольные Копи, мыс Обсервации).
Общий вид резервуаров РВС представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится в градировочную таблицу на месте подписи доверителя. Заводские номера указаны в технических паспортах на резервуары и на самих резервуарах в специальном отведённом месте для маркировки.
Заводские номера на резервуары нанесены аэрографическим способом на корпусе резервуара в виде цифрового обозначения состоящего из арабских цифр, и в технических паспортах типографическим способом.

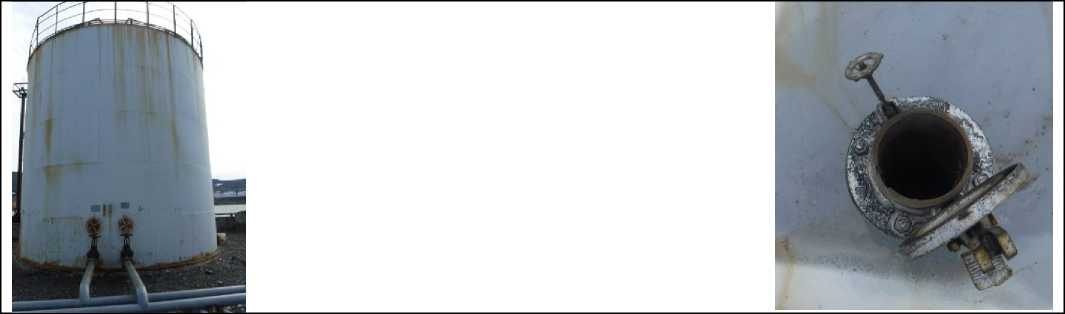

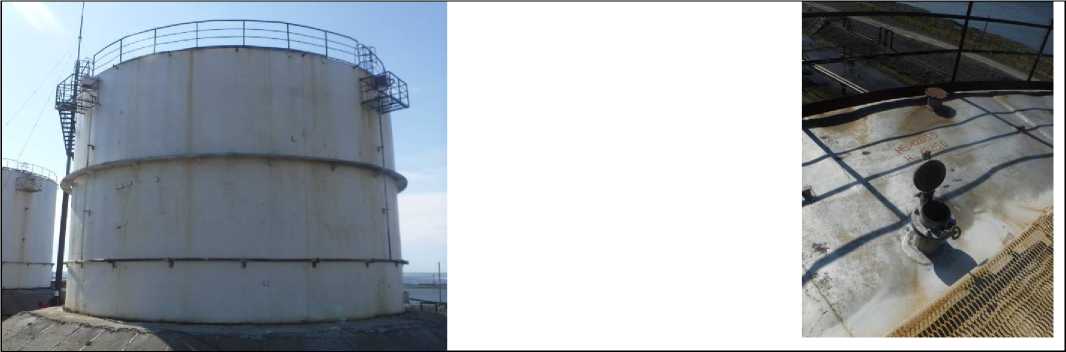

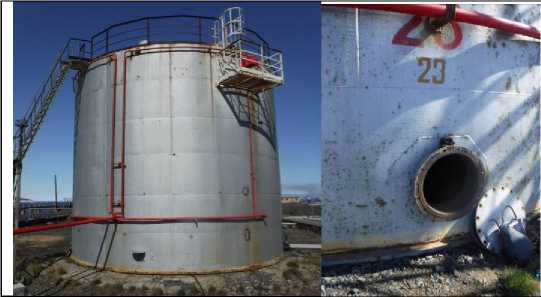

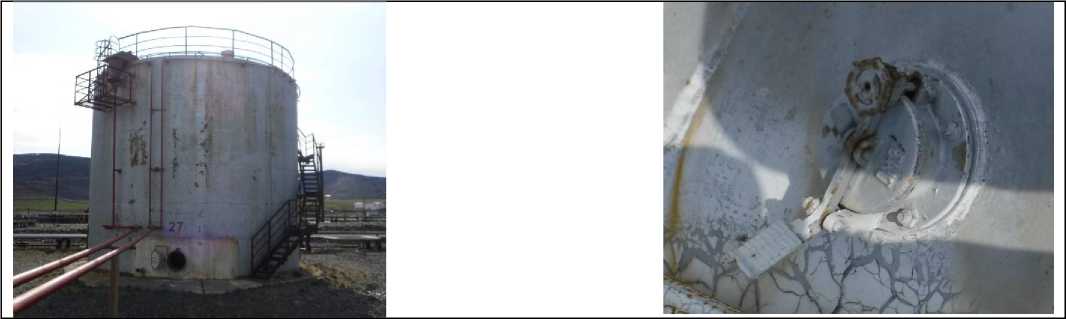

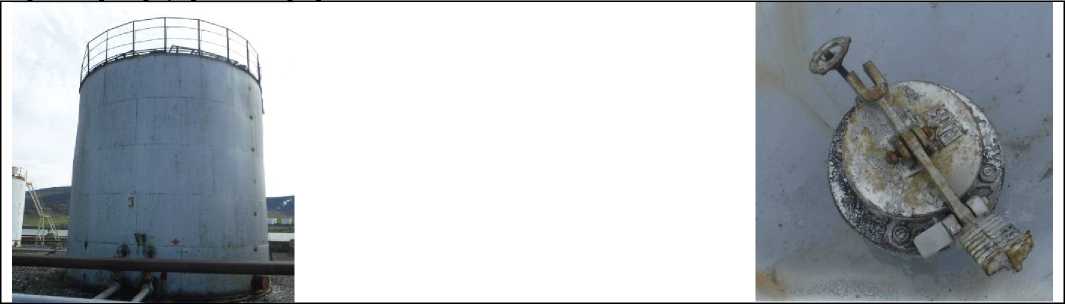

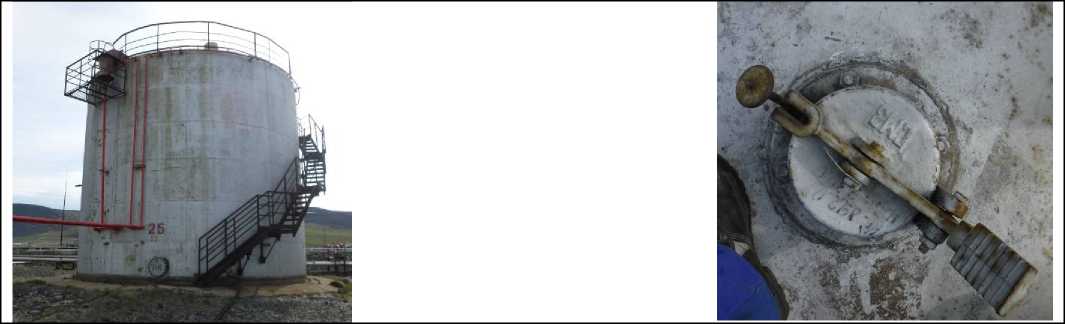

Рисунок 1 - Общий вид резервуаров РВС №10, №12, №13, №25

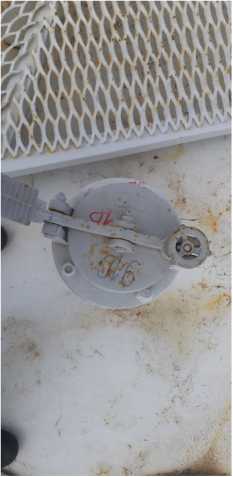

Рисунок 2 - Замерная горловинная РВС №13, №25, №12 №10
Пломбирование резервуара не предусмотрено.
Метрологические и технические характеристики
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 65 до + 90 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара типографическим способом.
Лист № 4
Всего листов 5 Комплектность средства измерений
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
4 шт. |
|
Технический паспорт |
- |
4 шт. |
|
Градуировочная таблица |
- |
4 шт. |
Сведения о методиках (методах) измерений
Указаны в п.4 технического паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Изготовитель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13 Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87669-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-50
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуары РГС-50 представляет собой стальной сосуд цилиндрической формы надземного расположения. Резервуар оснащен замерным люком для измерения уровня жидкости и приемораздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Резервуары РГС-50 с заводскими номерами 26, 28 расположены по адресу: Чукотский автономный округ, Район Билибинский, г.Билибино, склад ГСМ ул.Речная.

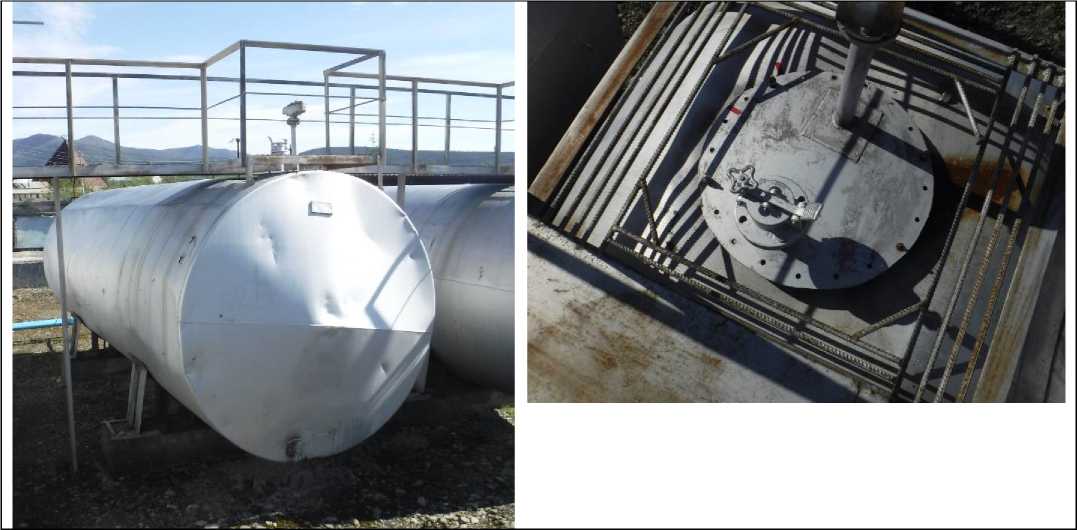

Общий вид резервуаров представлен на рисунках 1, 2.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.

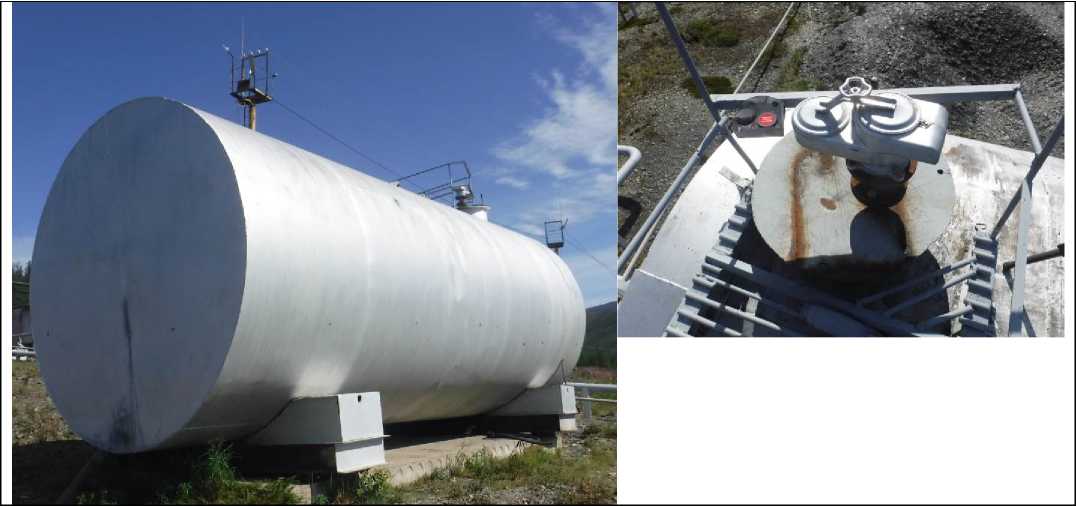

Рисунок 1 - Общий вид резервуаров РГС-50 (№26) с замерным люком
Рисунок 2 - Общий вид резервуаров РГС-50 (№28) с замерным люком
Пломбирование резервуаров не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-50 | |
|
Номинальная вместимость, мЛ3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара типографическим способом.
Комплектность средства измерений
Таблица - 3 Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
2 шт. |
|
Технический паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные документы, устанавливающие требования к средству измерений.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Изготовитель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1
Всего листов 4
Регистрационный № 87670-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-60
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-60 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуары РГС-60 представляет собой стальной сосуд цилиндрической формы надземного расположения. Резервуар оснащен замерным люком для измерения уровня жидкости и приемораздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Резервуары РГС-60 с заводскими номерами 6, 7, 8 расположены по адресу: Чукотский автономный округ, район Иультинский, поселок городского типа Мыс Шмидта, САТО ВП «Мыс Шмидта» Участок «Шмидтовский».
Общий вид резервуаров представлен на рисунках 1 - 3.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Рисунок 1 - Общий вид резервуаров РГС-60 (№6) с замерным люком
Рисунок 2 - Общий вид резервуаров РГС-60 (№7) с замерным люком
Рисунок 3 - Общий вид резервуаров РГС-60 (№8) с замерным люком
Пломбирование резервуаров не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-60 | |
|
Номинальная вместимость, мЛ3 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа наносится на титульный лист технического паспорта резервуара типографическим способом.
Комплектность средства измерений
Таблица - 3 Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-60 |
3 шт. |
|
Технический паспорт |
- |
3 экз. |
|
Градуировочная таблица |
- |
3 экз. |
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Изготовитель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1
Всего листов 3
Регистрационный № 87671-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-50
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуары РГС-50 представляет собой стальной сосуд цилиндрической формы надземного расположения. Резервуар оснащен замерным люком для измерения уровня жидкости и приемораздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Резервуары РГС-50 с заводскими номерами 7, 8 расположены по адресу: Чукотский автономный округ, Район Билибинский, г.Билибино, Участок «Билибино» Склад ГСМ «Дымный».
Общий вид резервуаров представлен на рисунках 1, 2.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Рисунок 2 - Общий вид резервуаров РГС-50 (№8) с замерным люком Пломбирование резервуаров не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-50 | |
|
Номинальная вместимость, мЛ3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -60 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара типографическим способом.
Комплектность средства измерений
Таблица - 3 Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
2 шт. |
|
Технический паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Изготовитель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)
ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1
Всего листов 7
Регистрационный № 87672-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуары изготовлены в следующих модификациях: РВС-200, РВС-700, РВС-1000, РВС-2000, РВС-3000 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемораздаточные устройства.
Расположение резервуаров стальных вертикальных цилиндрических РВС-200, РВС-700, РВС-1000, РВС-2000, РВС-3000 - надземное. В верхней части резервуаров предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.
Резервуары РВС-200 (заводские номера 3, 4, 6, 7, 8), РВС-700 (заводские номера 23, 24, 25, 27, 28), РВС-1000 (заводской номер 33), РВС-2000 (заводской номер 29), РВС-3000 (заводские номера 37, 42, 51, 52, 56) расположены по адресу: Чукотский автономный округ, Чаунский район, г.Певек, нефтебаза.
Общий вид резервуаров, представлен на рисунках 1 - 17.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Рисунок 1 - Общий вид резервуаров РВС-200 (№3) с замерным люком
Рисунок 2 - Общий вид резервуара РВС-200 (№4) с замерным люком
Рисунок 3 - Общий вид резервуара РВС-200 (№6) с замерным люком
Рисунок 4 - Общий вид резервуара РВС-200 (№7) с замерным люком
Рисунок 5 - Общий вид резервуара РВС-200 (№8) с замерным люком
Рисунок 6 - Общий вид резервуара РВС-700 (№23) с замерным люком
Рисунок 7 - Общий вид резервуара РВС-700 (№24) с замерным люком
Рисунок 8 - Общий вид резервуара РВС-700 (№25) с замерным люком
Рисунок 9 - Общий вид резервуара РВС-700 (№27) с замерным люком
Рисунок 10 - Общий вид резервуара РВС-700 (№28) с замерным люком
Рисунок 11 - Общий вид резервуара РВС-2000 (№29) с замерным люком
Рисунок 12 - Общий вид резервуара РВС-1000 (№33) с замерным люком
Рисунок 13 - Общий вид резервуара РВС-3000 (№37) с замерным люком
Рисунок 14 - Общий вид резервуара РВС-3000 (№42) с замерным люком
Рисунок 15 - Общий вид резервуара РВС-3000 (№51) с замерным люком
Рисунок 16 - Общий вид резервуара РВС-3000 (№52) с замерным люком
Рисунок 17 - Общий вид резервуара РВС-3000 (№56) с замерным люком
Пломбирование резервуаров не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
РВС-200 |
РВС-700 |
РВС-1000 |
РВС-2000 |
РВС-3000 | |
|
Номинальная вместимость, мЛ3 |
200 |
700 |
1000 |
2000 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,2 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта резервуара типографическим способом.
Комплектность средства измерений
аблица - 3 Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндри- |
РВС-200 |
5 шт. |
|
ческий |
РВС-700 |
5 шт. |
|
РВС-1000 |
1 шт. | |
|
РВС-2000 |
1 шт. | |
|
РВС-3000 |
5 шт. | |
|
Технический паспорт |
- |
17 экз. |
|
Градуировочная таблица |
- |
17 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 4 технического паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4
Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Изготовитель
Акционерное общество «Чукотснаб» (АО «Чукотснаб»)
ИНН 8709908421
Адрес: 689000, Чукотский автономный округ, г. Анадырь, ул. Южная, д. 4 Телефон: 8 427 22 2-67-21
E-mail: yoko@chsnab.chukotka.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог») ИНН 6367011336
Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13 Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1
Всего листов 25
коммерческого
Регистрационный № 87673-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ООО «НЭК» (16 очередь)
Назначение средства измерений
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «НЭК» (16 очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, передача информации на АРМ. При этом, если вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН осуществляется в счетчиках, на сервере данное вычисление осуществляется умножением на коэффициент равный единице.
Также сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).
Передача информации от сервера или АРМ коммерческому оператору с электронной цифровой подписью субъекта ОРЭ, системному оператору и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).
Сравнение показаний часов сервера с УСВ осуществляется 1 раз в час. Корректировка часов сервера производится независимо от величины расхождений.
Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи со счетчиками. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.
Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 016, указывается в паспорте-формуляре.
Программное обеспечение
В АИИС КУЭ используется ПК «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Метрологически значимая часть ПК «Энергосфера» указана в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПК «Энергосфера»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.1 |
|
Цифровой идентификатор ПО |
CBEB6F6CA69318BED976E08A2BB7814B |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2,3
Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики
|
Но мер ИК |
Наименование точки измерений |
Измерительные компоненты |
Сервер |
Вид электроэнергии |
Метрологические характеристики ИК | ||||
|
ТТ |
TH |
Счетчик |
УСВ |
Г раницы допускаемой основной относительной погрешности (±6), % |
Границы допускаемой относительной погрешности в рабочих условиях (±6), % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
ВРУ 0,4 кВ АО Нива, СШ 0,4 кВ, Ввод 0,4 кВ |
ТТН-100 Кл.т. 0,5 1000/5 Per. № 75345-19 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реактивная |
1,0 2,1 |
3,2 5,5 | ||
|
2 |
ТП-ЗС-7-50 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, Ввод1 0,4 кВ |
ТТК-85 Кл.т. 0,5 1200/5 Per. № 56994-14 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реактивная |
1,0 2,1 |
3,2 5,5 |
|
3 |
ТП-ЗС-7-50 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, Ввод2 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5 600/5 Per. № 52667-13 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реактивная |
1,0 2,1 |
3,2 5,5 | ||
|
4 |
РЩ 0,4 кВ ИП Мирошниченко Т.Б., СШ 0,4 кВ, Ввод 0,4 кВ |
ТТИ-А Кл.т. 0,5 100/5 Per. №28139-12 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реактивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
5 |
ВРУ 0,4 кВ ИП Соловьева Ю.И., СШ 0,4 кВ, Ввод 0,4 кВ |
ТОП-0,66 Кл.т. 0,5 150/5 Per. № 58386-14 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PB.G Кл.т. 0,5S/l,0 Per. № 75755-19 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реактивная |
1,0 2Д |
3,2 5,5 |
|
6 |
ЗТП-Н-5-48 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
ТТК-А Кл.т. 0,5 300/5 Per. № 56994-14 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реактивная |
1,0 2,1 |
3,2 5,5 | ||
|
7 |
КТП-СМ-20-445п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5 400/5 Per. №71031-18 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PB.G Кл.т. 0,5S/l,0 Per. №48266-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
8 |
ЩУ 0,4 кВ ПК Староминский хлебзавод, КЛ1 0,4 кВ ПК Староминский хлебзавод |
— |
— |
Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Per. № 47560-11 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 | ||
|
9 |
ВРУ 0,4 кВ ООО Техника, СШ 0,4 кВ, Ввод 0,4 кВ |
ттк-зо Кл.т. 0,5 300/5 Per. № 56994-14 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PB.G Кл.т. 0,5S/l,0 Per. №48266-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
10 |
ВПУ 0,4 кВ магазина продовольственных и не продовольственных товаров, СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5 250/5 Per. №71031-18 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 DPBR.G Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2Д |
3,2 5,5 | ||
|
и |
КТП-Кп-6-406п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
ТШП-М-0,66 Кл.т. 0,5 200/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
12 |
КТП-Кп-6-435п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
ТОП-М-0,66 Кл.т. 0,5 150/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.G Кл.т. 0,5S/l,0 Per. № 75755-19 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
13 |
ВРУ 0,4 кВ ИП Точилова Р.М. на Он. №1, СШ 0,4 кВ, Ввод 0,4 кВ |
— |
— |
Меркурий 230 ART-02 PQRSIN Кл.т. 1,0/2,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 | ||
|
14 |
ВРУ 0,4 кВ Кумыков И.И., кл 0,4 кВ ТП-57- ВРУ-1 |
ттк Кл.т. 0,5 1250/5 Per. № 76349-19 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
15 |
ВРУ 0,4 кВ Кумыков И.И., кл 0,4 кВ ТП-57- ВРУ-2 |
ттк Кл.т. 0,5 1250/5 Per. № 76349-19 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. №23345-07 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,0 2Д |
3,2 5,5 |
|
16 |
КТП-В-11-808П 10 кВ, РУ-10 кВ, Ввод 10 кВ Т |
ТОЛ-10 Кл.т. 0,5 75/5 Per. № 15128-07 Фазы: А; В; С |
знолп-ю Кл.т. 0,5 юооол/з/юоа/з Per. №46738-11 Фазы: А; В; С |
ПСЧ-4ТМ.05М.01 Кл.т. 0,5S/l,0 Per. № 36355-07 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
17 |
ТП-ВР1-671И 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5S 400/5 Per. №71031-18 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
з,з 5,6 | ||
|
18 |
РП №6 10 кВ, РУ-10 кВ, СШ 10 кВ, Яч. №16, КЛ 10 кВЯч. №16 РП№6 |
ТВК-10 Кл.т. 0,5 100/5 Per. № 8913-82 Фазы: А; С |
НАМИ-10 Кл.т. 0,2 10000/100 Per. № 11094-87 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/l,0 Per. № 27524-04 |
Активная Реак тивная |
1,1 2,2 |
| ||
|
19 |
ВРУ-0,4 кВ Административного здания Муниципальное образование Сальский район, СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 Кл.т. 0,5 300/5 Per. № 67928-17 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
20 |
2БКТП №245 10 кВ, РУ-10 кВ, 1 СШ 10 кВ, Яч. №1, Ввод1 10 кВ |
ТЛО-Ю Кл.т. 0,5 300/5 Per. №25433-11 Фазы: А; В; С |
ЗхЗНОЛ-СЭЩ-Ю Кл.т. 0,2 10000/100 Per. №71707-18 Фазы: АВС |
Меркурий 234 ARTM-00 PB.G Кл.т. 0,5S/l,0 Per. №48266-11 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1Д 2,5 |
3,2 5,6 |
|
21 |
2БКТП №245 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, Яч. №2, Ввод2 10 кВ |
ТЛО-Ю Кл.т. 0,5 300/5 Per. №25433-11 Фазы: А; В; С |
ЗхЗНОЛ-СЭЩ-Ю Кл.т. 0,2 10000/100 Per. №71707-18 Фазы: АВС |
Меркурий 234 ARTM-00 PB.G Кл.т. 0,5S/l,0 Per. №48266-11 |
Активная Реак тивная |
1,1 2,5 |
3,2 5,6 | ||
|
22 |
ВРУ 0,4 кВ нежилое помещение кад. номер 58:29:3008001:79 83 ул. Тернов-ского, 182, 1 СШ 0,4 кВ, Ввод1 0,4 кВ |
ТТН-Ш Кл.т. 0,5 150/5 Per. № 58465-14 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
23 |
ВРУ 0,4 кВ нежилое помещение кад. номер 58:29:3008001:79 83 ул. Тернов-ского, 182, 2 СШ 0,4 кВ, Ввод2 0,4 кВ |
ТТН-Ш Кл.т. 0,5 150/5 Per. № 58465-14 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
24 |
ВРУ 0,4 кВ нежилое помещение кад. номер 58:29:3008001:79 83 ул. Тернов-ского, 182, ВводЗ 0,4 кВ |
— |
— |
Меркурий 230 ART-02 PQRSIN Кл.т. 1,0/2,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 | ||
|
25 |
ТП №28 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ВЛИ 0,4 кВ нежилого здания ул. Кирова, 121 |
Т-0,66 УЗ Кл.т. 0,5S 300/5 Per. №71031-18 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2,1 |
3,3 5,6 | ||
|
26 |
ТП №208 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, КЛ 0,4 кВ нежилого помещения ул. Комсомольская, 40 |
ТТН-Ш Кл.т. 0,5 100/5 Per. № 75345-19 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
27 |
ВРУ 0,4 кВ АО Пансионат Бургас, Ввод 1 0,4 кВ (основной) |
ТТК-85 Кл.т. 0,5 1000/5 Per. № 56994-14 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
28 |
ВРУ 0,4 кВ АО Пансионат Бургас, Ввод 2 0,4 кВ (резервный) |
ТТК-85 Кл.т. 0,5 1000/5 Per. № 56994-14 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
29 |
ТП-А253п 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5 400/5 Per. № 52667-13 Фазы: А; В; С |
— |
Меркурий 234 ARTM2-03 DPBR.G Кл.т. 0,5S/l,0 Per. № 75755-19 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,0 2Д |
3,2 5,5 |
|
30 |
КТП-Т-5-221П 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1 |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 50/5 Per. №32139-11 Фазы: А; С |
ЗНОЛ-СЭЩ-Ю Кл.т. 0,5 юооол/з/юоа/з Per. № 35956-07 Фазы: А; В; С |
Меркурий 230 ART-00 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
31 |
КТП-Т-5-999П 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1 |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 50/5 Per. №32139-11 Фазы: А; С |
ЗНОЛП-Ю Кл.т. 0,5 юооол/з/юоа/з Per. №23544-07 Фазы: А; В; С |
Меркурий 230 ART-00 PQCSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
32 |
ВПУ 0,4 кВ на фасаде магазина ИП Канкулов А.Ж., ВЛ 0,4 кВ Л-3 |
— |
— |
Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 | ||
|
33 |
КТПН-Р1-204 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ВЛ 0,4 кВ №1 |
Т-0,66 УЗ Кл.т. 0,5S 300/5 Per. №71031-18 Фазы А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2,1 |
3,3 5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
34 |
КТП-Р1-830 10 кВ, РУ-10 кВ, Ввод 10 кВ Т1 |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 50/5 Per. №32139-11 Фазы: А; В; С |
знолп-ю Кл.т. 0,5 10000/л/3/100/л/3 Per. №46738-11 Фазы: А; В; С |
Меркурий 234 ARTM-00 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,3 2,5 |
3,3 5,6 | ||
|
35 |
РП№28 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, Яч. №17, КЛ 10 кВ Яч. №17РП№28 |
ТОЛ-10 Кл.т. 0,5 150/5 Per. № 15128-07 Фазы: А; С |
НАМИТ-10 Кл.т. 0,5 10000/100 Per. № 16687-07 Фазы: АВС |
Меркурий 230 ART-00 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,3 2,5 |
3,3 5,6 |
|
36 |
ВПУ 0,4 кВ здания магазина, лит. А ИП Катаваров С.А., СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5S 200/5 Per. № 52667-13 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PB.G Кл.т. 0,5S/l,0 Per. №48266-11 |
Активная Реак тивная |
1,0 2,1 |
3,3 5,6 | ||
|
37 |
ВПУ 0,4 кВ ИП Поникарева К. А., СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 Кл.т. 0,5 100/5 Per. № 67928-17 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
38 |
ВПУ 0,4 кВ здания коровника №5 с пристройками ИП Розмир-ский А.М., СШ 0,4 кВ, Ввод 0,4 кВ |
ТТИ-30 Кл.т. 0,5 200/5 Per. №28139-12 Фазы: А; В; С |
— |
CE 303 R33 543 JAZ Кл.т. 0,5S/0,5 Per. № 33446-08 |
Активная Реак тивная |
1,0 1,9 |
3,2 4,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
39 |
ВПУ 0,4 кВ здания сарая для хранения сельхозтехники МТМ (Литер А) Уварова В. А., СШ 0,4 кВ, Ввод 0,4 кВ |
ТОП-М-0,66 УЗ Кл.т. 0,5 100/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2Д |
3,2 5,5 | ||
|
40 |
КТП-ГЛ-З-ИОП 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
— |
— |
Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Per. №47560-11 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 |
|
41 |
ВЛ 0,4 кВ Ф-2 от КТП-ЗП-5-723, ВЛ 0,4 кВ ИП Тюрина С.А., Оп. №3, ВПУ 0,4 кВ на Оп. №3 ИП Тюрина С. А. |
ТОП-М-0,66 УЗ Кл.т. 0,5S 150/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,3 5,6 | ||
|
42 |
ВЛ 0,4 кВ Ф-5 от КТП-А-5-675, ВЛ 0,4 кВ ИП Дорошенко И.В., Оп. №15, ВПУ 0,4 кВ на Оп. №15 ИП Дорошенко И.В. |
ТОП-М-0,66 УЗ Кл.т. 0,5 200/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
43 |
ВЛ 10 кВ от ПС 35/10 Кущевская ф. К-2, ответвление ВЛ 10 кВ к ЗТП-К-2-23, Оп. б/н, ПКУ 10 кВ |
ТОЛ-НТЗ-Ю Кл. т. 0,5S 50/5 Per. № 69606-17 Фазы: А; В; С |
ЗНОЛП-ЭК-Ю Кл. т. 0,5 10000/л/3/100/л/3 Per. № 68841-17 Фазы: А; В; С |
Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,3 2,5 |
3,4 5,7 | ||
|
44 |
ПС 35 кВ А4, РУ-6 кВ, 1 СШ 6 кВ, яч. 8, ф.8 |
ТПЛ-10 Кл.т. 0,5 300/5 Per. № 1276-59 Фазы: А; С |
НАМИТ-10 Кл.т. 0,5 6000/100 Per. № 16687-07 Фазы: АВС |
Меркурий 234 ARTM-00 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
45 |
ПС 35 кВ А4, РУ-6 кВ, 2 СШ 6 кВ, яч. 16, ф. 16 |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 200/5 Per. № 51623-12 Фазы: А; С |
НАМИТ-10 Кл.т. 0,5 6000/100 Per. № 16687-07 Фазы: АВС |
Меркурий 234 ARTM-00 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 |
|
46 |
ПС 35 кВ А4, РУ-6 кВ, 2 СШ 6 кВ, яч. 17, ф. 17 |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 200/5 Per. № 51623-12 Фазы: А; С |
НАМИТ-10 Кл.т. 0,5 6000/100 Per. № 16687-07 Фазы: АВС |
Меркурий 234 ARTM-00 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
47 |
ТП-17 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, ф. Л-7 |
ТОП-М-0,66 Кл.т. 0,5 300/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
48 |
ТП-17 6 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, ф. Л-5 |
Т-0,66 УЗ Кл.т. 0,5 300/5 Per. № 52667-13 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2Д |
3,2 5,5 | ||
|
49 |
ТП-17 6 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, ф. Л-10 |
Т-0,66 Кл.т. 0,5 400/5 Per. № 52667-13 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
50 |
ТП-РПН-1-435 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ЛЭП 0,4 кВ Л-ТЦ |
— |
— |
Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 | ||
|
51 |
ТП-Б-4-474/160П 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
Т-0,66 УЗ Кл.т. 0,5 250/5 Per. №71031-18 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
52 |
ВРУ 0,4 кВ ИП Полоус Н.В., СШ 0,4 кВ, Ввод 0,4 кВ |
ТОП-М-0,66 Кл.т. 0,5 100/5 Per. №71205-18 Фазы: А; В; С |
— |
Меркурий 234 ARTM2-03 DPBR.G Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
53 |
ВРУ 0,4 кВ ИП Шахдинаров Э.К. на Оп. №1/3, Ввод 0,4 кВ |
Т-0,66 Кл.т. 0,5 150/5 Per. № 52667-13 Фазы: А; В; С |
— |
Меркурий 236 ART-03 PQRS Кл.т. 0,5S/l,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2Д |
3,2 5,5 | ||
|
54 |
ВПУ 0,4 кВ ИП Шахдинарова Ц.С., СШ 0,4 кВ, Ввод 0,4 кВ |
— |
— |
Меркурий 236 ART-02 PQRS Кл.т. 1,0/2,0 Per. №47560-11 |
Активная Реак тивная |
1,0 2,0 |
3,2 6,1 | ||
|
55 |
ВРУ 0,4 кВ ИП Белицкая Ю.Ф. ул. Октябрьская, 41, СШ 0,4 кВ, Ввод 0,4 кВ |
ТОП-0,66 Кл.т. 0,5 200/5 Per. № 57218-14 Фазы: А; В; С |
— |
Меркурий 234 ARTM-03 PBR.R Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
56 |
ТП-Б-4-243/250П 10 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ |
ТОП-0,66 Кл.т. 0,5 400/5 Per. № 57218-14 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,1 |
3,2 5,5 | ||
|
57 |
ПС 35 кВ Агроном, РУ-10 кВ, 1СШ 10 кВ, Яч. АГ-17, ф. АГ-17 |
ТОЛ-НТЗ -10 Кл.т. 0,5S 300/5 Per. № 69606-17 Фазы: А; В; С |
НТМИ-10-66 Кл.т. 0,5 10000/100 Per. № 831-69 Фазы: АВС |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-12 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,1 2,3 |
з,о 4,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
58 |
ВЛ 10 кВ №26 Чемодановская-2, ВЛ 10 кВ ТП №3133, Оп. №364Б, ПКУ 10 кВ |
ТОЛ-10 Кл.т. 0,5S 100/5 Per. №47959-16 Фазы: А; В; С |
ЗНОЛ.06-Ю Кл.т. 0,5 10000/л/3/100/л/3 Per. №46738-11 Фазы: А; В; С |
псч-4ТМ.05МК.12 Кл.т. 0,5S/l,0 Per. № 64450-16 |
Активная Реак тивная |
1,3 2,5 |
3,4 5,7 | ||
|
59 |
КРУН-10 кВ, Ввод-10 кВ |
ТОЛ-НТЗ-Ю Кл. т. 0,5 300/5 Per. № 69606-17 Фазы: А; С |
ЗНОЛ-НТЗ-Ю Кл.т. 0,5 10000/л/3/100/л/3 Per. № 51676-12 Фазы: А; В; С |
Меркурий 234 ARTM-00 PBR.R Кл. т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
60 |
ТП-ЗА 6 кВ, РУ 6 кВ, СШ 6 кВ, КЛ 6 кВ фидер ЗАО «ПРОК» |
ТПЛ-10 Кл.т. 0,5 200/5 Per. № 1276-59 Фазы: А; С |
НТМИ-6-66 Кл.т. 0,5 6000/100 Per. №2611-70 Фазы: АВС |
СЭТ-4ТМ.02М.03 Кл.т. 0,5S/l,0 Per. № 36697-12 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 | ||
|
61 |
РП-10 кВ №2635п, РУ-10 кВ, 1СШ-10 кВ, яч. 13, Ввод-1 10 кВ |
KSOH (4МС7) Кл.т. 0,2S 800/5 Per. № 50848-12 Фазы: А; В; С |
4МТ Кл.т. 0,5 10000/л/3/100/л/3 Per. №44087-10 Фазы: А; В; С |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-12 |
Активная Реак тивная |
0,9 1,6 |
1,6 2,7 | ||
|
62 |
РП-10 кВ №2635п, РУ-10 кВ, 2СШ-10 кВ, яч. 14, Ввод-2 10 кВ |
KSOH (4МС7) Кл.т. 0,2S 800/5 Per. № 50848-12 Фазы: А; В; С |
4МТ Кл.т. 0,5 10000/л/3/100/л/3 Per. №44087-10 Фазы: А; В; С |
СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Per. № 36697-12 |
Активная Реак тивная |
0,9 1,6 |
1,6 2,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
63 |
ПС 110 кВ ОВД, РУ-10 кВ, 1 OHIO кВ, яч. ОБД-13, КЛ-10 кВ |
ТЛО-Ю Кл.т. 0,5S 300/5 Per. №25433-11 Фазы: А; В; С |
НАЛИ-СЭЩ-10 Кл.т. 0,2 10000/100 Per. № 51621-12 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-17 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,1 2,2 |
3,3 5,6 |
|
64 |
ПС 110 кВ ОБ Д, РУ-10 кВ, 2СШ-10 кВ, яч. ОБД-14, КЛ-10 кВ |
ТЛО-Ю Кл.т. 0,5S 300/5 Per. №25433-11 Фазы: А; В; С |
НАЛИ-СЭЩ-10 Кл.т. 0,2 10000/100 Per. № 51621-12 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-17 |
Активная Реак тивная |
1,1 2,2 |
3,3 5,6 | ||
|
65 |
ТП АД-6-96п 10 кВ, РУ-10 кВ, СШ 10 кВ, Ввод 10 кВ Т1 |
ТОЛ-10 Кл.т. 0,5 50/5 Per. № 15128-07 Фазы: А; С |
ЗНОЛ.06-Ю Кл.т. 0,5 юооод/з/юоа/з Per. № 3344-08 Фазы: А; В; С |
СЭТ-4ТМ.02М.03 Кл.т. 0,5S/l,0 Per. № 36697-08 |
Активная Реак тивная |
1,3 2,5 |
3,3 5,6 | ||
|
66 |
ПС 110 кВ Речная, РУ-10 кВ, 2 СШ-10 кВ, яч. №19, КЛ-10 кВ |
ТЛМ-10 Кл.т. 0,5 300/5 Per. № 2473-69 Фазы: А; С |
НТМИ-10-66 Кл.т. 0,5 10000/100 Per. № 831-69 Фазы: АВС |
СЭТ-4ТМ.03.01 Кл.т. 0,5S/l,0 Per. № 27524-04 |
Активная Реак тивная |
1,3 2,5 |
| ||
|
67 |
ТП-Л292 10 кВ, РУ-10 кВ, 1 СШ 10 кВ, Ввод Т1 |
ТОЛ-НТЗ-Ю Кл.т. 0,5 75/5 Per. № 51679-12 Фазы: А; В; С |
ЗхЗНОЛ-СЭЩ-Ю Кл.т. 0,2 юооод/з/юоа/з Per. №71707-18 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-12 |
Активная Реак тивная |
1,1 2,5 |
3,2 5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
68 |
ТП-Л292 10 кВ, РУ-10 кВ, 2 СШ 10 кВ, Ввод Т2 |
ТОЛ-НТЗ-Ю Кл.т. 0,5 75/5 Per. № 51679-12 Фазы: А; В; С |
ЗхЗНОЛ-СЭЩ-Ю Кл.т. 0,2 10000/л/3/100/л/3 Per. №71707-18 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-12 |
Активная Реак тивная |
1,1 2,5 |
3,2 5,6 | ||
|
69 |
ПС 110 кВ Лорис, РУ-10 кВ, 1 СШ-10 кВ, яч. Л- 15, КЛ-10кВ Л- 15 |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 400/5 Per. № 51623-12 Фазы: А; В; С |
НАЛИ-СЭЩ-10 Кл.т. 0,5 10000/100 Per. № 51621-12 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-12 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 |
|
70 |
ПС 110 кВ Лорис, РУ-10 кВ, 2 СШ-10 кВ, яч. Л- 14, КЛ-10 кВ Л- 14 |
ТОЛ-СЭЩ-Ю Кл. т. 0,5S 500/5 Per. № 51623-12 Фазы: А; В; С |
НТМИ-10-66 Кл.т. 0,5 10000/100 Per. № 831-69 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Per. № 36697-12 |
Активная Реак тивная |
1,3 2,5 |
3,4 5,7 | ||
|
71 |
ТП 10 кВ Л-1-1004п, РУ-0,4 кВ, Ввод 0,4 кВ Т1 |
ТТИ-30 Кл.т. 0,5 200/5 Per. №28139-12 Фазы: А; В; С |
— |
Меркурий 230 ART-03 PQRSIDN Кл.т. 0,5S/l,0 Per. № 23345-07 |
Активная Реак тивная |
1,0 2,1 |
| ||
|
72 |
ВЛ-10 кВ Л-1, ВЛ-10 кВ в сторону ТП-1005п 10 кВ, оп. № б/н, ПКУ 10 кВ |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 50/5 Per. № 51623-12 Фазы: А; С |
ЗНОЛП-Ю У2 Кл.т. 0,5 юооол/з/юол/з Per. №46738-11 Фазы: А; В; С |
Меркурий 234 ARTM2-00 DPBR.G Кл.т. 0,5S/l,0 Per. № 75755-19 |
Активная Реак тивная |
1,3 2,5 |
з,з 5,6 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
73 |
ВЛ-10 кВ ф. НС-16-6, ВЛ-10 кВ в сторону ТП-597п 10 кВ, оп. №4-3, ПКУ 10 кВ |
ТОЛ-СЭЩ-Ю Кл.т. 0,5 75/5 Per. № 59870-15 Фазы: А; В; С |
знолп-ю Кл.т. 0,5 юооо/л/з/юо/л/з Per. №23544-07 Фазы: А; В; С |
Меркурий 234 ARTM-00 PB.G Кл.т. 0,5S/l,0 Per. №48266-11 |
Активная Реак тивная |
1,3 2,5 |
3,3 5,6 | ||
|
74 |
КРН-10 кВ, СШ 10 кВ, Ввод 2 10 кВ |
ТОЛ-НТЗ-Ю Кл.т. 0,5S 150/5 Per. № 69606-17 Фазы: А; В; С |
ЗНОЛП-ЭК-Ю Кл.т. 0,5 юооо/л/з/юо/л/з Per. №47583-11 Фазы: А; В; С |
Меркурий 234 ARTM2-00 DPB.R Кл.т. 0,2S/0,5 Per. № 75755-19 |
Активная Реак тивная |
1,1 2,3 |
з,о 4,7 | ||
|
75 |
КРН-10 кВ, СШ 10 кВ, Ввод 1 10 кВ |
ТЛО-Ю Кл.т. 0,5 150/5 Per. №25433-11 Фазы: А; В; С |
ЗНОЛП-ЭК-Ю Кл.т. 0,5 юооо/л/з/юо/л/з Per. №47583-11 Фазы: А; В; С |
Меркурий 234 ARTM2-00 DPB.R Кл.т. 0,2S/0,5 Per. № 75755-19 |
УСВ-3 Per. № 64242-16 |
Fujitsu PRIMERGY RX2510M2 |
Активная Реак тивная |
1,1 2,3 |
з,о 4,7 |
|
76 |
ПС 110 кВ РИП, РУ-10 кВ, 3OHIO кВ, яч. РИП-323, КЛ-10 кВ |
ТОЛ-СЭЩ-Ю Кл.т. 0,5S 75/5 Per. № 51623-12 Фазы: А; В; С |
НАМИ-10-95УХЛ2 Кл.т. 0,5 10000/100 Per. №20186-05 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-12 |
Активная Реак тивная |
1,3 2,5 |
3,4 5,7 | ||
|
77 |
ПС 110 кВ РИП, РУ-10 кВ, 4СШ-10 кВ, яч. РИП-422, КЛ-10 кВ |
ТОЛ-СЭЩ-Ю Кл.т. 0,5S 75/5 Per. № 51623-12 Фазы: А; В; С |
НАМИ-10-95УХЛ2 10000/100 Кл.т. 0,5 Per. №20186-05 Фазы: АВС |
СЭТ-4ТМ.03М.01 Кл.т. 0,5S/l,0 Per. № 36697-12 |
Активная Реак тивная |
1,3 2,5 |
3,4 5,7 | ||
|
Пределы допускаемой абсолютной погрешности часов компонентов АПИС времени UTC(SU) |
СУЭ в рабочих условиях относительно шкалы |
±5 с | |||||||
Примечания:
-
1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
-
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
-
3. Погрешность в рабочих условиях указана для ИК №№ 17, 25, 33, 36, 41, 43, 57, 58, 61-64, 70, 74, 76, 77 для тока 2 % от 1ном, для остальных ИК - для тока 5 % от Ihom; coscp = 0,8инд.
-
4. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
77 |
|
Нормальные условия: параметры сети: напряжение, % от Сном |
от 95 до 105 |
|
ток, % от 1ном для ИК №№ 17, 25, 33, 36, 41, 43, 57, 58, 61-64, 70, 74, 76, 77 |
от 1 до 120 |
|
для остальных ИК |
от 5 до 120 |
|
коэффициент мощности cosф |
0,9 |
|
частота, Гц |
от 49,8 до 50,2 |
|
температура окружающей среды, °С |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: напряжение, % от ином |
от 90 до 110 |
|
ток, % от 1ном для ИК №№ 17, 25, 33, 36, 41, 43, 57, 58, 61-64, 70, 74, 76, 77 |
от 1 до 120 |
|
для остальных ИК |
от 5 до 120 |
|
коэффициент мощности cosф |
от 0,5 до 1,0 |
|
частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды в месте расположения ТТ, ТН, °С |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от +5 до +35 |
|
температура окружающей среды в месте расположения сервера, °С |
от +15 до +25 |
|
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в | |
|
Федеральном информационном фонде 36697-17), Меркурий 234 | |
|
(регистрационный номер в Федеральном информационном фонде | |
|
48266-11), Меркурий 236: среднее время наработки на отказ, ч, не менее |
220000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типов СЭТ-4ТМ.03М (регистрационный номер в | |
|
Федеральном информационном фонде 36697-12), ПСЧ-4ТМ.05МК: среднее время наработки на отказ, ч, не менее |
165000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа Меркурий 234 (регистрационный номер в | |
|
Федеральном информационном фонде 75755-19): среднее время наработки на отказ, ч, не менее |
320000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типа Меркурий 230: среднее время наработки на отказ, ч, не менее |
150000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типов СЭТ-4ТМ.03М (регистрационный номер в | |
|
Федеральном информационном фонде 36697-08), ПСЧ-4ТМ.05М: среднее время наработки на отказ, ч, не менее |
140000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для счетчиков типов СЕ 303: среднее время наработки на отказ, ч, не менее |
160000 |
|
среднее время восстановления работоспособности, ч |
2 |
Продолжение таблицы 3
|
1 |
2 |
|
для счетчиков типа СЭТ-4ТМ.03: | |
|
среднее время наработки на отказ, ч, не менее |
90000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для УСВ: | |
|
среднее время наработки на отказ, ч, не менее |
45000 |
|
среднее время восстановления работоспособности, ч |
2 |
|
для сервера: | |
|
среднее время наработки на отказ, ч, не менее |
70000 |
|
среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации: | |
|
для счетчиков типов СЭТ-4ТМ.03М, СЭТ-4ТМ.02М, | |
|
ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МК, СЭТ-4ТМ.03: | |
|
тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113 |
|
при отключении питания, лет, не менее |
40 |
|
для счетчиков типов Меркурий 234, Меркурий 236: | |
|
тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
170 |
|
при отключении питания, лет, не менее |
5 |
|
для счетчиков типов СЕ 303: | |
|
тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
60 |
|
при отключении питания, лет, не менее |
10 |
|
для счетчиков типа Меркурий 230: | |
|
тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
85 |
|
при отключении питания, лет, не менее |
10 |
|
для сервера: | |
|
хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.
-
- журнал сервера: параметрирования; пропадания напряжения;
коррекции времени в счетчиках и сервере.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения;
испытательной коробки; сервера.
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии; сервера.
Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).
Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).
Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
Знак утверждения типа
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измерений
В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Трансформаторы тока |
ТТН |
6 |
|
Трансформаторы тока |
ТТН-Ш |
6 |
|
Трансформаторы тока |
ТТК |
15 |
|
Трансформаторы тока |
Т-0,66 |
18 |
|
Трансформаторы тока измерительные на номинальное напряжение 0,66 кВ |
ТТИ |
9 |
|
Трансформаторы тока |
Т-0,66 У3 |
18 |
|
Трансформаторы тока |
ТТК |
6 |
|
Трансформаторы тока |
ТЛО-10 |
15 |
|
Трансформаторы тока |
ТОЛ-СЭЩ-10 |
7 |
|
Трансформаторы тока |
ТОЛ-СЭЩ |
21 |
|
Трансформаторы тока |
ТОЛ-НТЗ |
11 |
|
Трансформаторы тока |
ТОЛ-10-I |
7 |
|
Трансформаторы тока |
ТОП-0,66 |
3 |
|
Трансформаторы тока |
ТОП-М-0,66 |
18 |
|
Трансформаторы тока |
KSOH (4MC7) |
6 |
|
Трансформаторы тока |
ТЛМ-10 |
2 |
|
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10 |
4 |
|
Трансформаторы тока |
ТВК-10 |
2 |
|
Трансформаторы тока |
ТШП-М-0,66 |
3 |
|
Трансформаторы напряжения заземляемые |
ЗНОЛ |
12 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Трансформаторы напряжения |
НАМИ-10 |
1 |
|
Трансформаторы напряжения |
ЗНОЛ-СЭЩ |
4 |
|
Трансформаторы напряжения |
ЗНОЛ-СЭЩ-10 |
3 |
|
Трансформаторы напряжения |
ЗНОЛП |
6 |
|
Трансформаторы напряжения |
НАМИТ-10 |
4 |
|
Трансформаторы напряжения заземляемые |
ЗНОЛП-ЭК |
3 |
|
Трансформаторы напряжения |
НТМИ-10-66 |
3 |
|
Трансформаторы напряжения |
ЗНОЛ-НТЗ-10 |
3 |
|
Трансформаторы напряжения |
НТМИ-6-66 |
1 |
|
Трансформаторы напряжения измерительные |
4MT (4MU) |
6 |
|
Трансформаторы напряжения трехфазной антирезонансной группы |
НАЛИ-СЭЩ |
3 |
|
Трансформаторы напряжения |
ЗНОЛ.06 |
3 |
|
Трансформаторы напряжения |
ЗНОЛП-ЭК-10 |
6 |
|
Трансформаторы напряжения |
НАМИ-10-95УХЛ2 |
2 |
|
Счетчики электрической энергии трехфазные статические |
Меркурий 230 |
13 |
|
Счетчики электрической энергии статические |
Меркурий 234 |
27 |
|
Счетчики электрической энергии статические трехфазные |
Меркурий 236 |
19 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
2 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.02М |
1 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
11 |
|
Счетчики активной и реактивной электрической энергии трехфазные |
СЕ 303 |
1 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05М |
1 |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК |
1 |
|
Устройство синхронизации времени |
УСВ-3 |
1 |
|
Сервер |
Fujitsu PRIMERGY RX2510 M2 |
1 |
|
Формуляр |
33178186.411711.016.ФО |
1 |
|
Методика поверки |
— |
1 |
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «НЭК» (16 очередь)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
Правообладатель
Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)
ИНН 2308259377
Адрес: 350051, Краснодарский край, г. Краснодар, ул. Рашпилевская, д. 256 Юридический адрес: 350051, Краснодарский край, г. Краснодар, ул. Рашпилевская, д. 256, оф. 7
Телефон: (800) 700-69-83, (861) 218-79-83
Web-сайт: www.art-nek.ru
E-mail: info@ art-nek.ru
Изготовитель
Общество с ограниченной ответственностью «Новая энергетическая компания» (ООО «НЭК»)
ИНН 2308259377
Адрес: 350051, Краснодарский край, г. Краснодар, ул. Рашпилевская, д. 256
Юридический адрес: 350051, Краснодарский край, г. Краснодар, ул. Рашпилевская, д. 256, оф. 7
Телефон: (800) 700-69-83
Web-сайт: www.art-nek.ru
E-mail: info@ art-nek.ru
Испытательный центр
Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)
Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19
Телефон: (495) 380-37-61
E-mail: energopromresurs2016@gmail.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87658-22 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы воды компактные HI
Назначение средства измерений
Анализаторы воды компактные HI (далее - анализаторы) предназначены для измерения содержания азота общего, алюминия, аммония, брома, железа, йода, калия, кальция, кремния диоксида, магния, марганца, меди, молибдена, никеля, нитратов, нитритов, фосфатов, фосфора общего, поверхностно-активных веществ (ПАВ), серебра, сульфатов, фторидов, хлора активного общего и свободного, хлоридов, хрома, цианидов, цинка, химического потребления кислорода (ХПК), жесткости воды, pH.
Описание средства измерений
Принцип действия при измерениях содержания компонентов - фотометрический, основан на химических реакциях, протекающих между образцом и специальным реагентом с образованием окрашенного соединения, поглощающего свет. В качестве источников света применяются светодиоды с длинами волн 420, 466, 525, 575, 610 нм. Доля поглощенного света зависит от длины оптического пути, который свет проходит через образец, и от физикохимических характеристик вещества. Анализаторы отличаются оптической схемой, диапазонами длин волн, длиной оптического пути, а также техническими характеристиками.
Конструктивно анализаторы выполнены в едином корпусе. На передней панели размещен отсек для размещения анализируемой пробы, жидкокристаллическое табло для отображения результатов измерений и клавиши управления анализатором.
Анализаторы выпускаются в 68 модификациях, отличающихся между собой назначением: HI833XX, HI97101, HI97104, HI971044, HI97105, HI97725, HI97745 -анализаторы универсального назначения, предназначенные для определения нескольких показателей и HI97XXX - анализаторы портативного исполнения, предназначенные для проведения измерений по одному показателю.
Маркировочная табличка наносится на анализатор методом наклейки, размещается на нижней панели анализатора, содержит информацию о наименовании, модификации и производителе анализатора и его серийном номере. Серийный номер имеет буквенноцифровой формат.
Общий вид анализаторов представлен на рисунках 1, 2.

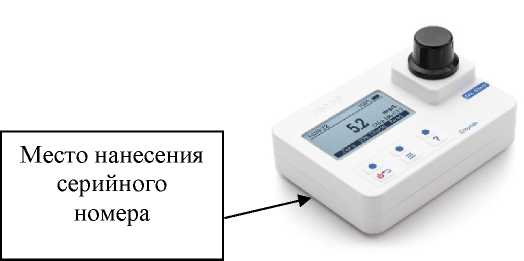

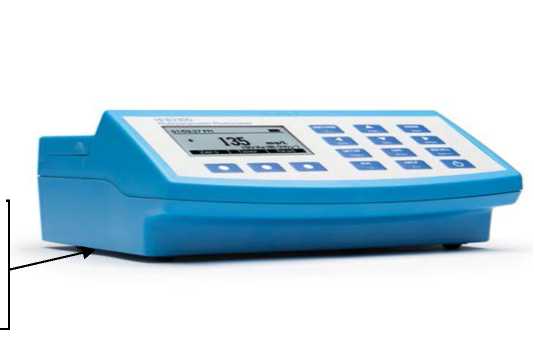

Рисунок 1 - Общий вид анализаторов модификаций HI97XXX
Место нанесения серийного номера
Рисунок 2 - Общий вид анализаторов модификаций HI833XX
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.
Программное обеспечение заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные |
Значение для модификаций | |
|
HI97XXX |
HI833XX | |
|
Идентификационное наименование ПО |
HI97XXX |
HI833XX |
|
Номер версии ПО |
Не ниже 1.00 |
Не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Определяемый компонент (показатель), единица величины |
Диапазон измерений |
Предел допускаемой абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Анализаторы модификаций HI97XXX | |||
|
При длине 1=420 нм | |||
|
HI97700 |
Азот аммонийный, мг/дм3 |
от 0,10 до 3,00 |
± (0,04 + 0,04-С) |
|
HI97715 |
от 0,15 до 10,00 |
± (0,05 + 0,05-С) | |
|
HI97733 |
Аммоний-ион |
от 1,5 до 100,0 |
± (0,5 + 0,05-С) |
|
HI97730 |
Молибден, мг/дм3 |
от 0,6 до 40,0 |
± (0,3 + 0,05-С) |
|
При длине 1=466 нм | |||
|
HI97707 |
Азот нитритов, мкг/дм3 |
от 40 до 600 |
± (20 + 0,04-С) |
|
HI97735 |
Жесткость общая (по СаСОз), мг/дм3 |
от 10 до 250 |
± (5 + 0,04-С) |
|
от 200 до 500 |
± (7 + 0,03-С) | ||
|
от 400 до 750 |
± (10 + 0,02-С) | ||
|
HI97750 |
Калий, мг/дм3 |
от 7,0 до 20,0 |
± (3,0 + 0,07-С) |
|
св. 20 до 100 |
± (10 + 0,07-С) | ||
|
HI97752 |
Кальций, мг/дм3 |
от 20 до 400 |
± (10 + 0,05-С) |
|
HI97752 |
Магний, мг/дм3 |
от 10 до 150 |
± (5 + 0,03-С) |
|
HI97770 |
Кремния диоксид, мг/дм3 |
от 2 до 200 |
± (1 + 0,05-С) |
|
HI97751 |
Сульфат-ион, мг/дм3 |
от 10 до 150 |
± (5 + 0,03-С) |
|
HI97753 |
Хлорид-ион, мг/дм3 |
от 1,0 до 20,0 |
± (0,5 + 0,06-С) |
|
При длине 1=525 нм | |||
|
HI97728 |
Азот нитратов, мг/дм3 |
от 1,0 до 30,0 |
± (0,5 + 0,10-С) |
|
HI97712 |
Алюминий, мг/дм3 |
от 0,08 до 1,00 |
± (0,04 + 0,04-С) |
|
HI97716, HI97101 |
Бром, мг/дм3 |
от 0,16 до 10,00 |
± (0,08 + 0,03-С) |
|
HI97101, HI97741, HI97745 HI97746 |
Железо общее, мг/дм3 |
от 0,02 до 1,60 |
± (0,01 + 0,08-С) |
|
HI97721 |
от 0,10 до 5,00 |
± (0,04 + 0,02-С) | |
|
HI97719, HI97736, HI97741, HI97745 |
Жесткость магниевая (по СаСО3), мг/дм3 |
от 0,25 до 2,00 |
± (0,11 + 0,05-С) |
|
HI97720, HI97736, HI97741, HI97745 |
Жесткость кальциевая (по СаСО3), мг/дм3 |
от 0,25 до 2,70 |
± (0,11 + 0,05-С) |
|
HI97736, HI97741, HI97745 |
Жесткость общая (по СаСО3), мг/дм3 |
от 0,25 до 4,70 |
± (0,11 + 0,05-С) |
таблицы 2
|
1 |
2 |
3 |
4 |
|
HI97718, HI97101 |
Йод, мг/дм3 |
от 0,2 до 12,5 |
± (0,1 + 0,05-С) |
|
HI97709 |
Марганец, мг/дм3 |
от 0,5 до 20,0 |
± (0,2 + 0,03-С) |
|
HI97105 |
Нитрат-ион, мг/дм3 |
от 0,50 до 5,00 |
± (0,25 + 0,02-С) |
|
от 5,0 до 75,0 |
± (2 + 0,05-С) | ||
|
Азот нитритов, мкг/дм3 |
от 20 до 200 |
± (10 + 0,04-С) | |
|
HI97706 |
Фосфор ортофосфатов, мг/дм3 |
от 1,0 до 15,0 |
± (0,3 + 0,04-С) |
|
HI97717 |
Ортофосфат-ион, мг/дм3 |
от 2,0 до 30,0 |
± (1,0 + 0,04-С) |
|
HI97761 |
Хлор активный общий, мг/дм3 |
от 0,050 до 0,500 |
± (0,020 + 0,1-С) |
|
HI97734 |
от 0,10 до 10,00 |
± (0,03 + 0,05-С) | |
|
HI97101, HI97104, HI971044, HI97725, HI97710, HI97711, HI97745 |
от 0,10 до 5,00 |
± (0,03 + 0,05-С) | |
|
HI97771 |
от 5 до 500 |
± (3 + 0,03-С) | |
|
HI97762 |
Хлор активный свободный, мг/дм3 |
от 0,050 до 0,500 |
± (0,020 + 0,1-С) |
|
HI97734 |
от 0,10 до 10,00 |
± (0,03 + 0,05-С) | |
|
HI97701, HI97101, HI97104, HI971044, HI97725, HI97710, HI97711, HI97745, HI97771 |
от 0,10 до 5,00 |
± (0,03 + 0,05-С) | |
|
HI97749 |
Хром (VI), мкг/дм3 |
от 20 до 300 |
± (10 + 0,04-С) |
|
HI97723 |
от 10 до 1000 |
± (5 + 0,04-С) | |
|
HI97101, HI97104, HI971044, HI97725 |
Циануровая кислота, мг/дм3 |
от 0 до 80* |
- |
|
HI97101, HI97104, HI971044, HI97105, HI97725, HI97736, HI97710, HI97745 |
pH |
от 6,5 до 8,5 |
± 0,2 |
таблицы 2
|
1 |
2 |
3 |
4 |
|
При длине 1=575 нм | |||
|
HI97742 |
Железо общее, мг/дм3 |
от 0,02 до 1,60 |
± (0,01 + 0,08-С) |
|
HI97742, HI97748 |
Марганец, мкг/дм3 |
от 20 до 300 |
± (10 + 0,03-С) |
|
HI97747 |
Медь, мг/дм3 |
от 0,030 до 1,500 |
± (0,010 + 0,05-С) |
|
HI97702 |
от 0,05 до 5,00 |
± (0,02 + 0,04-С) | |
|
HI97740 |
Никель, мг/дм3 |
от 0,020 до 1,000 |
± (0,010 + 0,07-С) |
|
HI97726 |
от 0,15 до 7,00 |
± (0,07 + 0,04-С) | |
|
HI97708 |
Нитрит-ион, мг/дм3 |
от 10 до 150 |
± (4 + 0,04-С) |
|
HI97737 |
Серебро, мг/дм3 |
от 0,050 до 1,000 |
± (0,020 + 0,05-С) |
|
HI97729 |
Фторид-ион, мг/дм3 |
от 0,06 до 2,00 |
± (0,03 + 0,03-С) |
|
HI97739 |
от 1,0 до 20,0 |
± (0,5 + 0,03-С) | |
|
HI97731 |
Цинк, мг/дм3 |
от 0,06 до 3,00 |
± (0,03 + 0,03-С) |
|
При длине 1=610 нм | |||
|
HI97105 |
Кальций, мг/дм3 |
от 200 до 600 |
± 0,06^С |
|
HI97705 |
Кремния диоксид, мг/дм3 |
от 0,06 до 2,00 |
± (0,03 + 0,03-С) |
|
HI97769 |
ПАВ анионные (в пересчете на додецилбензосульфонат натрия), мг/дм3 |
от 0,10 до 3,50 |
± (0,04 + 0,03-С) |
|
HI97105 |
Ортофосфат-ион, мг/дм3 |
от 0,05 до 0,90 |
± (0,02 + 0,05-С) |
|
HI97713 |
от 0,10 до 2,50 |
± (0,04 + 0,04-С) | |
|
HI97714 |
Цианид-ион, мг/дм3 |
от 0,010 до 0,200 |
± (0,005 + 0,03-С) |
таблицы 2
|
1 |
2 |
3 |
4 |
|
Анализаторы модификаций HI833XX | |||
|
При длине 1=420 |
нм | ||
|
Азот нитратов**, мг/дм3 |
от 2,0 до 30,0 |
± (1,0 + 0,03-С) | |
|
HI83314, HI83399 |
Азот общий**, мг/дм3 |
от 2,0 до 25,0 |
± (1,0 + 0,05-С) |
|
от 10 до 150 |
± (3 + 0,04-С) | ||
|
Фосфор общий**, мг/дм3 |
от 1,0 до 32,6 |
± (0,5 + 0,05-С) | |
|
ХПК, мг/дм3 |
от 10 до 150 |
± (5 + 0,04-С) | |
|
HI83300, HI83303, HI83305, HI83306, |
от 0,10 до 3,00 |
± (0,04 + 0,04-С) | |
|
Азот аммонийный, мг/дм3 |
от 0,15 до 10,00 |
± (0,05 + 0,05-С) | |
|
HI83308, HI83314, HI83325, HI83399 |
от 1,5 до 100,0 |
± (0,5 + 0,05-С) | |
|
HI83314, |
Азот аммонийный**, |
от 0,20 до 3,00 |
± (0,10 + 0,05-С) |
|
HI83399 |
мг/дм3 |
от 2 до 100 |
± (1 + 0,05-С) |
|
HI83300, HI83305, HI83306, HI83308, HI83399 |
Молибден, мг/дм3 |
от 0,6 до 40,0 |
± (0,3 + 0,05-С) |
|
При длине 1=466 |
нм | ||
|
HI83300, HI83303, HI83399 |
от 30 до 200 |
± (10 + 0,04-С) | |
|
HI83300 | |||
|
HI83303, HI83305, HI83314, HI83399 |
Азот нитритов, мкг/дм3 |
от 40 до 600 |
± (20 + 0,04-С) |
|
HI83300, HI83305, HI83399 |
Гидразин, мкг/дм3 |
от 0 до 400* |
- |
|
HI83300, |
Жесткость общая |
от 10 до 250 |
± (5 + 0,04-С) |
|
от 200 до 500 |
± (7 + 0,03-С) | ||
|
HI83399 |
(по CaCO3), мг/дм3 | ||
|
от 400 до 750 |
± (10 + 0,02-С) | ||
|
HI83300, HI83325, HI83399 |
Калий, мг/дм3 |
от 7,0 до 20,0 |
± (3,0 + 0,07-С) |
|
HI83300, HI83303, HI83325, HI83399 |
Кальций, мг/дм3 |
от 20 до 400 |
± (10 + 0,05-С) |
|
HI83300, HI83305, HI83399 |
Кремния диоксид, мг/дм3 |
от 2 до 200 |
± (1 + 0,05-С) |
таблицы 2
|
1 |
2 |
3 |
4 |
|
HI83300, HI83325, HI83399 |
Магний, мг/дм3 |
от 10 до 150 |
± (5 + 0,03-С) |
|
HI83300, HI83325, HI83399 |
Сульфат-ион, мг/дм3 |
от 10 до 150 |
± (5 + 0,03-С) |
|
HI83300, HI83399 |
Хлорид-ион, мг/дм3 |
от 1,0 до 20,0 |
± (0,5 + 0,06-С) |
|
При длине 1=525 |
нм | ||
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83325, HI83326, HI83399 |
Азот нитратов, мг/дм3 |
от 1,0 до 30,0 |
± (0,5 + 0,10-С) |
|
HI83300, HI83305, HI83399 |
Алюминий, мг/дм3 |
от 0,08 до 1,00 |
± (0,04 + 0,04-С) |
|
HI83300, HI83305, HI83326, HI83399 |
Бром, мг/дм3 |
от 0,16 до 8,00 |
± (0,08 + 0,03-С) |
|
HI83300, HI83305, HI83399 |
Железо (II), мг/дм3 |
от 0,25 до 6,00 |
± (0,10 + 0,02-С) |
|
HI83300, HI83399 |
Железо (П)/(Ш), мг/дм3 |
от 0,25 до 6,00 |
± (0,10 + 0,02-С) |
|
HI83300, HI83305, HI83308, HI83326, HI83399 |
Железо общее, мг/дм3 |
от 0,10 до 5,00 |
± (0,04 + 0,02-С) |
|
HI83314, HI83399 |
Железо общее**, мг/дм3 |
от 0,50 до 7,00 |
± (0,20 + 0,03-С) |
|
HI83300, HI83326, HI83399 |
Жесткость кальциевая (по CaCO3), мг/дм3 |
от 0,25 до 2,70 |
± (0,11 + 0,05-С) |
|
HI83300, |
Жесткость магниевая |
от 0,25 до 2,00 |
± (0,11 + 0,05-С) |
|
HI83399 |
(по CaCO3), мг/дм3 | ||
|
HI83300, HI83308, HI83399 |
Марганец, мг/дм3 |
от 0,5 до 20,0 |
± (0,2 + 0,03-С) |
|
HI83300, HI83399 |
Йод, мг/дм3 |
от 0,2 до 12,5 |
± (0,1 + 0,05-С) |
таблицы 2
|
1 |
2 |
3 |
4 |
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83325, HI83399 |
Ортофосфат-ион, мг/дм3 |
от 2,0 до 30,0 |
± (1,0 + 0,04-С) |
|
HI83300, HI83399 |
от 0,050 до 0,500 |
± (0,020 + 0,1-С) | |
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83314, HI83326, HI83399 |
Хлор активный общий, мг/дм3 |
от 0,10 до 5,00 |
± (0,03 + 0,05-С) |
|
HI83300, HI83399 |
от 5 до 500 |
± (3 + 0,03-С) | |
|
HI83300, HI83305, HI83399 |
от 0,050 до 0,500 |
± (0,020 + 0,1-С) | |
|
HI83300, HI83303, HI83305, HI83306, HI83308, |
Хлор активный свободный, мг/дм3 |
от 0,10 до 5,00 |
± (0,03 + 0,05-С) |
|
HI83314, | |||
|
HI83326, | |||
|
HI83399 | |||
|
HI83326, HI83399 |
Хлора диоксид, мг/дм3 |
от 0,00 до 2,00* |
- |
|
HI83300, |
Хром (VI), мкг/дм3 |
от 20 до 300 |
± (10 + 0,04-С) |
|
HI83305, HI83306, HI83399 |
Хром (VI), мкг/дм3 |
от 10 до 1000 |
± (5 + 0,04-С) |
|
HI83300, HI83306, HI83326, HI83399 |
Циануровая кислота, мг/дм3 |
от 0 до 80* |
- |
таблицы 2
|
1 |
2 |
3 |
4 |
|
При длине 1=575 |
нм | ||
|
HI83300, HI83305, HI83308, HI83399 |
Железо общее, мг/дм3 |
от 0,020 до 1,600 |
± (0,010 + 0,08-С) |
|
HI83300, HI83308, HI83399 |
Марганец, мкг/дм3 |
от 20 до 300 |
± (10 + 0,03-С) |
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83399 |
от 0,030 до 1,500 |
± (0,010 + 0,05-С) | |
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83326, HI83399 |
Медь, мг/дм3 |
от 0,05 до 5,00 |
± (0,02 + 0,04-С) |
|
HI83300, HI83306, |
Никель, мг/дм3 |
от 0,020 до 1,000 |
± (0,010 + 0,07-С) |
|
HI83308, HI83399 |
от 0,15 до 7,00 |
± (0,07 + 0,04-С) | |
|
HI83300, HI83303, HI83305, HI83306, HI83314, HI83399 |
Нитрит-ион, мг/дм3 |
от 10 до 150 |
± (4 + 0,04-С) |
|
HI83300, HI83306, HI83308, HI83399 |
Серебро, мг/дм3 |
от 0,050 до 1,000 |
± (0,020 + 0,05-С) |
|
HI83300, HI83308, HI83399 |
Фторид-ион, мг/дм3 |
от 0,06 до 2,00 |
± (0,03 + 0,03-С) |
|
HI83300, HI83399 |
Фторид-ион, мг/дм3 |
от 1,0 до 20,0 |
± (0,5 + 0,03-С) |
|
HI83300, HI83305, HI83326, HI83399 |
Хлора диоксид, мг/дм3 |
от 0,00 до 2,00* |
- |
|
HI83300, HI83305, HI83306, HI83308, HI83399 |
Цинк, мг/дм3 |
от 0,06 до 3,00 |
± (0,03 + 0,03-С) |
таблицы 2
|
1 |
2 |
3 |
4 |
|
При длине 1=610 нм | |||
|
HI83300, HI83303, HI83399 |
Кальций, мг/дм3 |
от 200 до 600 |
± 0,06^С |
|
HI83300, HI83305, HI83306, HI83308, HI83399 |
Кремния диоксид, мг/дм3 |
от 0,06 до 2,00 |
± (0,03 + 0,03-С) |
|
HI83300, HI83399 |
ПАВ анионные (в пересчете на додецилбензосульфонат натрия), мг/дм3 |
от 0,10 до 3,50 |
± (0,04 + 0,03-С) |
|
HI83300, HI83303, HI83399 |
Фосфор ортофосфатов, мкг/дм3 |
от 10 до 200 |
± (5 + 0,05-С) |
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83326, HI83399 |
Ортофосфат-ион, мг/дм3 |
от 0,10 до 2,50 |
± (0,04 + 0,04-С) |
|
HI83314, HI83399 |
Фосфор общий**, мг/дм3 |
от 0,10 до 1,15 |
± (0,05 + 0,06-С) |
|
ХПК**, мг/дм3 |
От 30 до 1500 |
± (15 + 0,04-С) | |
|
От 300 до 15000 |
± (150 + 0,02-С) | ||
|
При длине 1=525 нм | |||
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83326, HI83399 |
pH |
от 6,5 до 8,5 |
± 0,1 |
|
*** | |||
|
HI83300, HI83303, HI83305, HI83306, HI83308, HI83314, HI83325, HI83326, HI83399 |
pH |
от 0,00 до 14,00 |
± 0,03 |
|
Примечание к таблице: С - среднее арифметическое значение результатов измерений характеристики. * - диапазон показаний ** - при использовании виал 16 мм *** - при подключении pH-электрода | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
HI97XXX |
HI833XX | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
143 |
206 |
|
- высота |
103 |
177 |
|
- ширина |
51 |
97 |
|
Масса, кг, не более |
0,4 |
1,0 |
|
Параметры электрического питания: |
Встроенная | |
|
- От батарей: |
3x1,5 В (AAA) |
аккумуляторная |
|
- От адаптера |
- |
5 В (mini-USB) |
|
Условия эксплуатации: | ||
|
-температура окружающего воздуха, оС |
от 0 до +50 | |
|
-относительная влажность окружающего воздуха, | ||
|
%, не более |
90 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализаторы воды компактные |
HI |
1 шт. |
|
Сменные части (по дополнительному заказу) |
- |
- |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 8 «Процедуры» руководств по эксплуатации на анализаторы модификации HI83XXX, в разделе 6 «Приемы работы» руководств по эксплуатации на анализаторы модификации HI97XXX.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к анализаторам воды компактным HI
Приказ Росстандарта от 19 февраля 2021 г. №148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. №1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3455 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
ГОСТ 8.120-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH;
Техническая документация производителя «Hanna Instruments», Румыния.
Правообладатель
«Hanna Instruments», Румыния
Адрес: 457260 Nusfalau, str. HannaJudetulSalaj, Romania
Изготовитель
«Hanna Instruments», Румыния
Адрес: 457260 Nusfalau, str. HannaJudetulSalaj, Romania
Телефон: +40-(264)-599459
Web-сайт: www.hannainst.ro
E-mail: info@hannainst.ro
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
E-mail: uniim@uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87659-22 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-8
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Описание средства измерений
Тип резервуара - стальной горизонтальный цилиндрический номинальной вместимостью 8 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой горизонтальный стальной сосуд цилиндрической формы подземного исполнения со сферическими днищами, оборудованный люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории площадки СИКН № 1261 МРУ «Транснефть - Дружба», 393002, Тамбовская область, Никифоровский район, р. п. Дмитриевка, ул. Спортивная, д. 1.
Заводской номер 1 резервуара стального горизонтального цилиндрического РГС-8 нанесен печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.

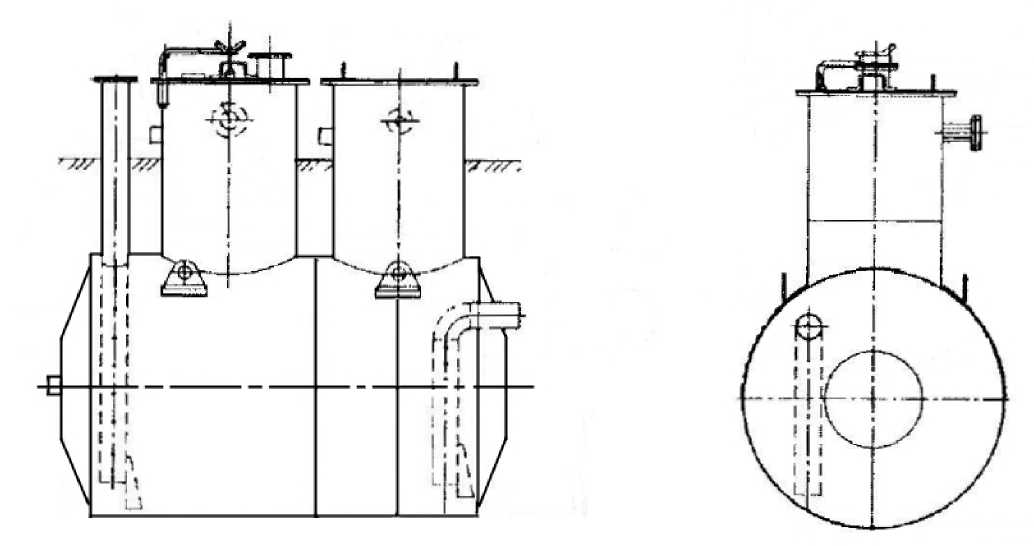

Эскиз резервуара стального горизонтального цилиндрического РГС-8 представлен на рисунке 1.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС-8 представлена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС-8, заводской номер 1
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, °C |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
|
Вероятность безотказной работы |
0,95 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количеств о |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба»
(МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон/факс: +7 (47545) 5-35-45
Web-сайт: www.druzhba.transneft.ru
E-mail: office@brn.transneft.ru
Изготовитель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба»
(МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон/факс: +7 (47545) 5-35-45
Web-сайт: www.druzhba.transneft.ru
E-mail: office@brn.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ») Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 56-74-44
Web-сайт: www.lcsm.ru
E-mail: lcsm@lcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311563.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87660-22 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-8
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-8 предназначен для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Описание средства измерений
Тип резервуара - стальной горизонтальный цилиндрический номинальной вместимостью 8 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар стальной горизонтальный цилиндрический РГС-8 представляет собой горизонтальный стальной сосуд цилиндрической формы подземного исполнения со сферическими днищами, оборудованный люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-8 расположен на территории площадки СИКН № 1260 МРУ «Транснефть - Дружба», земельный участок с кадастровым номером 68:20:0000000:3290.
Заводской номер 1 резервуара стального горизонтального цилиндрического РГС-8 нанесен печатным способом в паспорт и аэрографическим способом на металлическую табличку, расположенную на люке резервуара.
Эскиз резервуара стального горизонтального цилиндрического РГС-8 представлен на рисунке 1.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС-8 представлена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

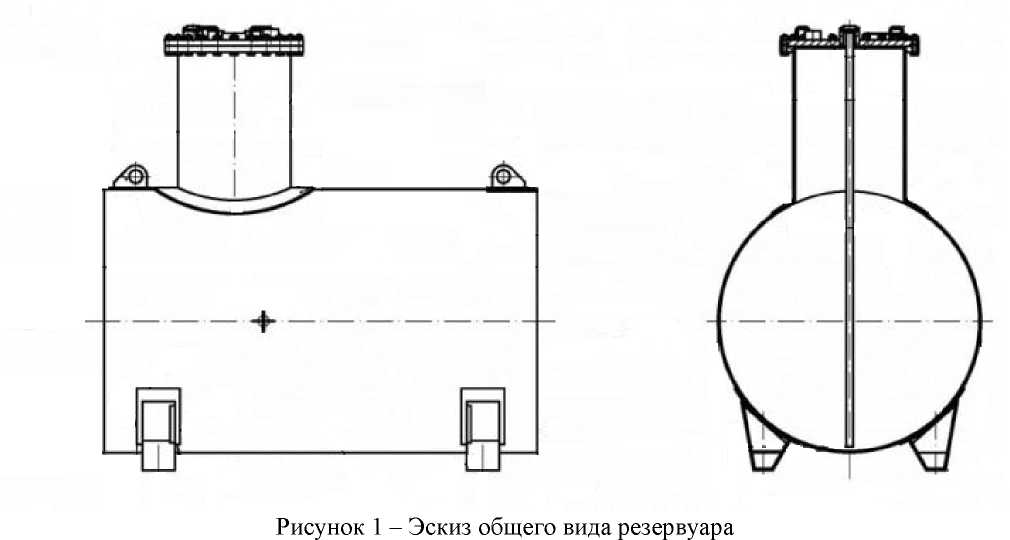

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС-8

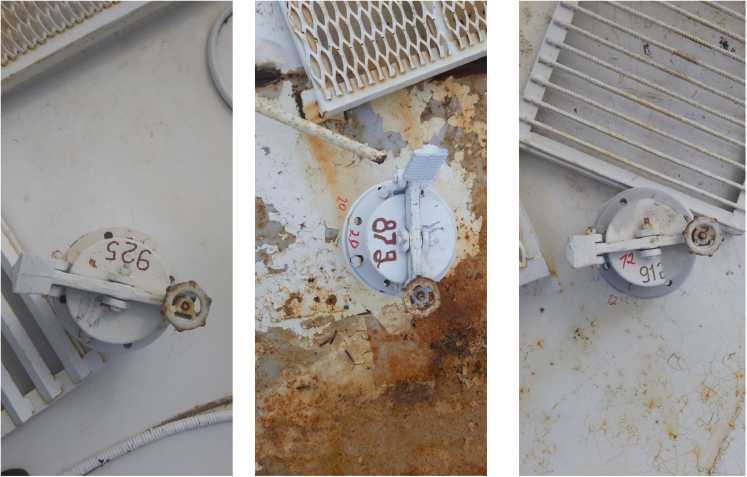

Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС-8, заводской номер 1
Пломбирование резервуара стального горизонтального цилиндрического РГС-8 не предусмотрено.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, °C |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
|
Вероятность безотказной работы |
0,95 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количеств о |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 4 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба»
(МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон/факс: +7 (47545) 5-35-45
Web-сайт: www.druzhba.transneft.ru
E-mail: office@brn.transneft.ru
Изготовитель
Мичуринское районное управление Акционерного общества «Транснефть - Дружба»
(МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Юридический адрес: 241020, г. Брянск, ул. Уральская, д. 113
Телефон/факс: +7 (47545) 5-35-45
Web-сайт: www.druzhba.transneft.ru
E-mail: office@brn.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области» (ФБУ «Липецкий ЦСМ») Адрес: 398017, г. Липецк, ул. И.Г. Гришина, д. 9а
Телефон: +7 (4742) 56-74-44
Web-сайт: www.lcsm.ru
E-mail: lcsm@lcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311563.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87661-22 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные для счетчиков нефтепродуктов УПСН
Назначение средства измерений
Установки поверочные для счетчиков нефтепродуктов УПСН (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.
Описание средства измерений
В качестве средств измерений температуры Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, создаваемых при помощи насосных агрегатов, системы регулирования расхода жидкости, и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, насосных агрегатов, системы регулирования расхода жидкости, одного или нескольких измерительных участков, трубной обвязки с запорно-регулирующей арматурой. Опционально в состав установки может входить система создания и стабилизации расхода жидкости, автоматизированная система измерений управления и контроля или система сбора и обработки информации.
В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости в составе установок применяются: весовые устройства на базе датчиков весоизмерительных тензорезисторных и/или преобразователей весоизмерительных с цифровым терминалом и/или весов платформенных следующих изготовителей: «Mettler Toledo» (регистрационные номера 55379-13, 63002-16, 7169918), "Keli Sensing Technology (Ningbo) Co., Ltd." (регистрационные номера 78875-20, 78206-20, 77382-20, 75819-19) или производства ООО «ИК «Метрологические системы»; мерники металлические (могут быть установлены на весовые устройства, при их наличии) производства ООО «ИК «Метрологические системы»; расходомеры (в том числе счетчики, расходомеры-счетчики, счетчики-расходомеры, преобразователи массового и/или объемного расхода): расходомеры массовые Promass (регистрационный номер 15201-07), расходомеры массовые Promass модели 83F (регистрационный номер 70998-18), расходомеры массовые Promass 100, Promass 200 (регистрационный номер 57484-14), расходомеры массовые Promass (модификации Promass 300, Promass 500) (регистрационный номер 68358-17), расходомеры-счетчики массовые OPTIMASS (регистрационный номер 78635-20), счетчики - расходомеры массовые кориолисовые ROTAMASS (регистрационный номер 27054-14), расходомеры-счетчики массовые SITRANS F C (регистрационный номер 52346-12), счетчики-расходомеры массовые Micro Motion (регистрационный номер 45115-16), или производства ООО «ИК «Метрологические системы».
жидкости в составе установок применяются: преобразователи измерительные ИП 0304 (регистрационный номер 53654-13), термопреобразователи сопротивления из платины и меди и их чувствительные элементы (регистрационный номер 58808-14), датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех (регистрационный номер 75208-19), датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК, КТХА Ex, КТХК Ex, КТНН Ex, КТЖК Ex, КТМК Ex (регистрационный номер 75207-19), датчики температуры КТХА, КТНН, КТХК, КТЖК, КТМК (регистрационный номер 57177-14), датчики температуры КТХА Ex, КТНН Ex, КТХК Ex, КТЖК Ex, КТМК Ex (регистрационный номер 57178-14), датчики температуры ТСПТ, ТСМТ (регистрационный номер 57175-14), датчики температуры ТСПТ Ex, ТСМТ Ex (регистрационный номер 57176-14), датчики температуры многозонные цифровые МЦДТ 1201 (регистрационный номер 74693-19), датчики температуры ТР, ТП (регистрационный номер 74164-19), датчики температуры ТР, ТП (регистрационный номер 46867-11), датчики температуры ТС5008 (регистрационный номер 14724-12), термопреобразователи сопротивления ТС (регистрационный номер 18131-04), термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205 (регистрационный номер 15200-06) или производства ООО «ИК «Метрологические системы»
В качестве средств измерений избыточного давления жидкости в составе установок применяются: преобразователи давления измерительные АИР-10 (регистрационный номер 31654-19), датчики давления МИДА-15 (регистрационный номер 50730-17), преобразователи давления измерительные АИР-10 (регистрационный номер 31654-14), датчики давления МИДА-13П (регистрационный номер 17636-17), датчики избыточного, вакуумметрического, абсолютного и дифференциального давления с электрическим выходным сигналом ДДМ-03-Ех, ДДМ-03-МИ-Ех (регистрационный номер 45005-10), датчики давления ДМ5007 (регистрационный номер 14753-16), датчики давления ДМ5007-3151 (регистрационный номер 35264-07), датчики давления малогабаритные КОРУНД (регистрационный номер 47336-11), датчики давления ДД (регистрационный номер 46540-11), датчики избыточного давления ДДВ 017 (регистрационный номер 44385-10), датчики давления МК (регистрационный номер 42769-09), датчики давления Метран-55 (регистрационный номер 18375-08), датчики давления Метран-150 (регистрационный номер 32854-06), датчики давления I/A (регистрационный номер 15863-08), датчики давления ВДДЦ-1 (регистрационный номер 35087-07) или производства ООО «ИК «Метрологические системы».
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры жидкости. Жидкость посредством насосных агрегатов и системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки измеряемой среды или на весовое устройство (при его наличии) или мерник металлический (при его наличии).
Показания с весового устройства и/или мерника металлического и/или расходомера считываются визуально (по цифровому терминалу и/или по шкале и/или по индикатору) или при наличии автоматизированной системы измерений управления и контроля или системы сбора и обработки информации в автоматическом режиме.
Расходомеры (один или несколько), объединенные в один узел с трубной обвязкой с запорно-регулирующей арматурой, могут быть установлены на базе автомобильного прицепа (транспортируемое (мобильное) исполнение).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Автоматизированная система измерений управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

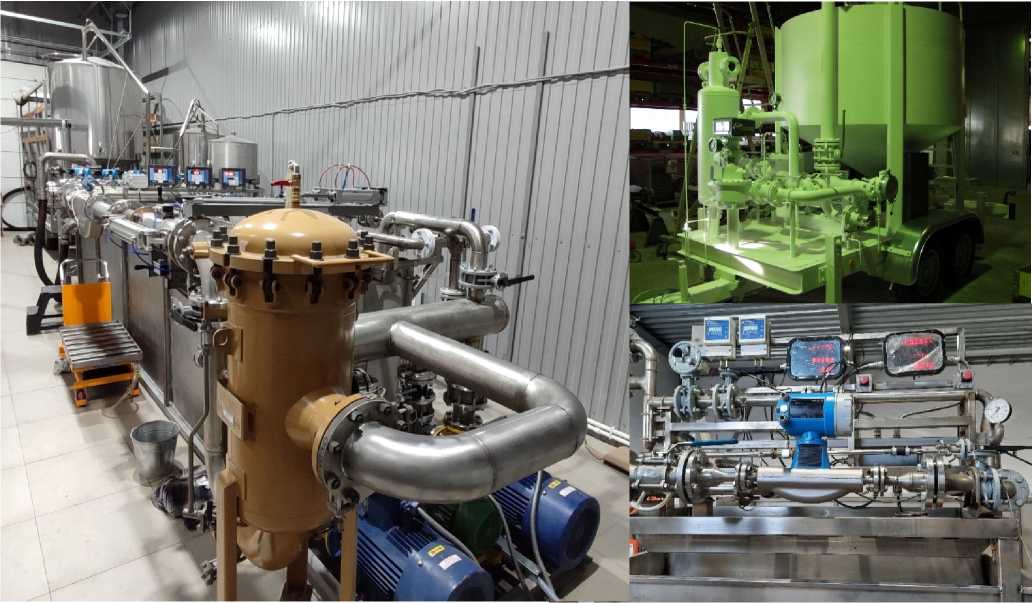

Установки имеют различные исполнения, отличающиеся составом средств измерений, индексами точности, программным обеспечением, а также стационарным или транспортируемым (мобильным) исполнениями, которые обозначаются следующим образом:
|
УПСН |
-х/х |
-х |
-х |
-X |
-х/х/х/х |
х |
-х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
-
1 -тип;
-
2 - наибольший воспроизводимый массовый/объемный расход, т/ч (м3/ч);
-
3 - 1 - наличие в составе установки весового устройства;
0 - отсутствие в составе установки весового устройства.
-
4 - 1 - наличие в составе установки мерника металлического;
0 - отсутствие в составе установки мерника металлического.
-
5 - М - наличие в составе установки расходомеров массовых;
О - наличие в составе установки расходомеров объемных;
МО - наличие в составе установки расходомеров массовых и объемных;
0 - отсутствие в составе установки расходомеров.
-
6 - Индекс точности установки при применении расходомеров объемных/расходомеров массовых/весовых устройств/мерников металлических: 1, 2, 3 (в соответствии с таблицей 2). При отсутствии в составе установки расходомеров или весовых устройств или мерников металлических указывают «0» в соответствующей позиции.
-
7 - А - программное обеспечение автономное;
В - программное обеспечение встроенное;
0 - программное обеспечение отсутствует.
-
8 - С - стационарное исполнение;
Т - транспортируемое (мобильное) исполнение;
У - стационарное исполнение с транспортируемым(-и) расходомером(-ами), объединенными в один узел.
Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы и/или специальную мастику, которыми пломбируются фланцевые соединения расходомеров установок (при их наличии), а также пломбируются при наличии: шкала и/или уровнемерная трубка, и/или накидная гайка смотрового глазка (диоптра) сливного трубопровода, и/или сливной кран (клапан трубопровода) нижнего донного налива, и/или места крепления компенсатора вместимости мерника металлического.

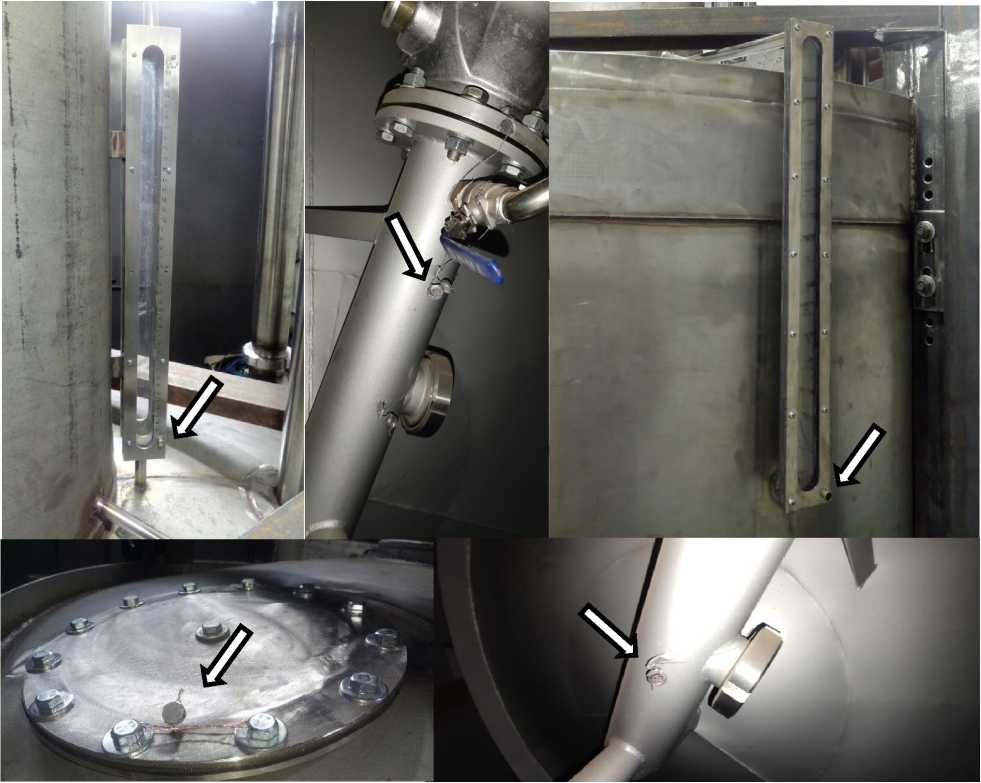

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) мерник металлический
или
б) расходомер
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на лицевую часть рабочего участка установки в левом углу методом гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Установка поверочная
для счетчиков нефтепродуктов УПСН
У Заводской номер: _____________
Дата выпуска: __________________
Изготовитель:
ООО «Инжиниринговая компания «Метрологические системы»,
420094, Россия, г. Казань, ул. Гагарина, 45-12, тел. +7-917-882-19-07,
E-mail: metrol.systems@gmail.com, www.metrology-systems.com
Сделано в России
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение установок (при наличии) в зависимости от исполнения встроенное или автономное.
Программное обеспечение предназначено для обработки сигналов, обеспечение взаимодействия с внешними устройствами, а также выполнения отображения результатов измерений.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АРМ-УПСН |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0ХХ |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений (воспроизведения) массового расхода жидкости при применении в качестве средств измерений весовых устройств1) 2), т/ч |
от 0,01 до 500 |
|
1 |
2 | ||
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений весовых устройств^ 2), м3/ч |
от 0,01 до 600 | ||
|
Диапазон измерений (воспроизведения) массового расхода жидкости при применении в качестве средств измерений расходомеров массовых^ 2), т/ч |
от 0,01 до 500 | ||
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров массовых^ 2), м3/ч |
от 0,01 до 600 | ||
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров объемных^ 2), м3/ч |
от 0,01 до 600 | ||
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений мерников металлических^ 2), м3/ч |
от 0,01 до 600 | ||
|
Индекс точности установки |
1 |
2 |
3 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости при применении весовых устройств1) 3), % |
от ±0,040 до ±0,055 |
от ±0,06 до ±0,10 |
от ±0,10 вкл. до ±0,30 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств1) 3), % |
от ±0,045 до ±0,055 |
от ±0,06 до ±0,10 |
от ±0,10 вкл. до ±0,30 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении мерников металлических1) 3), % |
от ±0,045 до ±0,055 |
от ±0,06 до ±0,10 |
от ±0,10 вкл. до ±0,30 |
|
Пределы допускаемой относительной погрешности установок (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении расходомеров массовых1) 3), % |
- |
от ±0,06 до ±0,10 |
от ±0,10 вкл. до ±0,30 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных1)3), % |
- |
- |
от ±0,10 вкл. до ±0,30 |
|
1 |
2 |
| |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений1) |
от DN 1 до DN 250 |
|
Количество одновременно поверяемых средств измерений1), шт |
от 1 до 8 |
|
Измеряемая среда1) |
жидкость (глицерин, водоглицериновые смеси, нефтепродукты: керосин, бензин, дизельное топливо, нефтяные растворители, уайт-спирит, Exxsol (Эксол), масло, мазут и др.) |
|
Температура измеряемой среды1)2), °С |
от +5 до +50 |
|
Избыточное давление измеряемой среды1), МПа |
от 0,1 до 1,6 |
|
Плотность измеряемой среды1), кг/м3 |
от 700 до 1200 |
|
Вязкость измеряемой среды1), мм2/с |
от 0,55 до 1200 |
|
Параметры электрического питания:
|
380tp 50±1 |
|
Условия эксплуатации1):
|
от +5 до +40 от 30 до 80 от 84 до 107 |
|
Средний срок службы установки, лет Средняя наработка на отказ, ч |
12 20000 |
| |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную в левом углу рабочего участка установки, методом гравировки и в верхней части по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Лист № 9 Всего листов 10 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная для счетчиков нефтепродуктов |
УПСН |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-008-77189019-2019 Установки поверочные для счетчиков нефтепродуктов УПСН. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Инжиниринговая компания «Метрологические системы» (ООО «ИК «Метрологические системы»)
ИНН 1660080283
Юридический адрес: 420094, Республика Татарстан, г. Казань, ул. Гагарина, д.45, к.12
Телефон: +7(917) 882-19-07, факс: +7(927) 241-35-79
E-mail: metrol.systems@gmail.com
Изготовитель
Общество с ограниченной ответственностью «Инжиниринговая компания «Метрологические системы» (ООО «ИК «Метрологические системы»)
ИНН 1660080283
Юридический адрес: 420094, Республика Татарстан, г. Казань, ул. Гагарина, д.45, к.12 Адрес деятельности: 422711, Республика Татарстан, Высокогорный р-н, п. Сая, Производственная база
Телефон: +7(917) 882-19-07, факс: +7(927) 241-35-79
E-mail: metrol.systems@gmail.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87662-22 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные многофункциональные М-1
Назначение средства измерений
Преобразователи измерительные многофункциональные М-1 (далее - преобразователи) предназначены для измерений напряжения и силы переменного тока, частоты переменного тока, фазового угла синусоидального сигнала, определенного относительно секундных меток шкалы времени, воспроизводимой глобальными навигационными спутниковыми системами, и разности фаз.
Описание средства измерений
Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных электрических сигналов, регистрации состояния дискретных сигналов, обработке полученной измерительной и регистрируемой информации, выполнении алгоритмов управления, реализации управляющих воздействий и выдаче результатов измерений и результатов обработки по цифровым протоколам по сети Ethernet.
Преобразователи предназначены для применения в автоматизированных системах измерения, контроля, сигнализации и управления, в системах мониторинга переходных режимов, на цифровых подстанциях, энергообъектах генерации и передачи электроэнергии, энергообъектах электроснабжающих организаций и потребителей электрической энергии, в других отраслях промышленности и народного хозяйства, требующих измерения параметров штатных и аварийных электрических процессов.
Конструктивно преобразователи выполнены в металлическом корпусе с отверстиями для клеммников. Корпус состоит из основания и лицевой панели, соединяемых между собой с помощью винтов. Корпус предназначен для крепления на DIN-рейку. Клеммы подключения цепей к дискретным входам и выходам, а также к аналоговым входам преобразователей за исключением аналоговых входов силы переменного тока, имеют пружинный механизм зажима проводов. Клеммы подключения цепей силы переменного тока имеют винтовой механизм зажима проводов.
Преобразователи имеют интерфейс BNC, 50 Ом для получения сигналов синхронизации времени по протоколам IRIG-B и 1PPS.
На лицевой панели преобразователей размещены следующие органы индикации:
-
- индикатор наличия питания «Питание»;
-
- индикатор рабочего режима «Работа»;
-
- индикатор наличия синхронизации времени «Синхр»;
-
- индикатор «Неисправность»;
- группа индикаторов на каждом модуле ввода\вывода, для отображения наличия соответствующих сигналов.
На лицевой панели преобразователей размещена кнопка «Сброс», предназначенная для сброса текущих настроек преобразователей и установки заводских настроек, и группа «Режим теста», состоящая из кнопки и индикатора, и предназначенная для перевода преобразователей в режим теста и отображения этого режима.
Структура условного обозначения преобразователей при заказе:
М-1-КХ-ФХ-Х^Х
Количество модулей ввода\вывода, до 5 ----1
Код функционального назначения: --------
A - преобразователи аналоговых и дискретных сигналов;
Е - датчики с цифровым выходом;
К - резерв;
М - модули ввода аналоговых и дискретных сигналов
выносные;
О - резерв;
С - устройства синхронизированных векторных измерений;
Т - терминалы противоаварийной автоматики и релейной
защиты.
Код модулей ввода\вывода: A - модуль ввода двух сигналов напряжения постоянного тока в диапазонах от -150 до +150 мВ и от -2250 до +2250 В;
B - модуль ввода двух аналоговых сигналов силы постоянного тока в диапазоне от -20 до +20 мА;
U - модуль ввода четырех аналоговых сигналов напряжения переменного тока;
C - модуль ввода четырех аналоговых сигналов силы переменного тока, занимает два посадочных места;
D - модуль ввода 8 дискретных сигналов без режекции; E - модуль ввода 8 дискретных сигналов с режекцией;
O - модуль вывода на 8 сигнальных дискретных выходов на электромеханических реле;
H - модуль вывода на 8 сигнальных дискретных выходов на твердотельных реле;
I - модуль управления выключателем на два дискретных выхода на твердотельных реле;
n - модуль не установлен.
Структура условного обозначения типовых модификаций преобразователей:
М-1-ФХХХХ
Код функционального назначения:
A - преобразователи аналоговых и дискретных сигналов;
Е - датчики с цифровым выходом;
К - резерв;
М - модули ввода аналоговых и дискретных сигналов выносные;
О - резерв;
С - устройства синхронизированных векторных измерений;
Т - терминалы противоаварийной автоматики и релейной защиты.
Код конфигурации модулей ввода\вывода. Назначается --------
производителем в зависимости от количества и типа модулей и принимает числовые значения от 0 до 9. Тип модулей может быть одним из следующих:
A - модуль ввода двух сигналов напряжения постоянного
тока в диапазонах от -150 до +150 мВ и от -2250 до
+2250 В;
B - модуль ввода двух аналоговых сигналов силы постоянного тока в диапазоне от -20 до +20 мА;
U - модуль ввода четырех аналоговых сигналов
напряжения переменного тока;
C - модуль ввода четырех аналоговых сигналов силы
переменного тока, занимает два посадочных места;
D - модуль ввода 8 дискретных сигналов без режекции;
E - модуль ввода 8 дискретных сигналов с режекцией;
O - модуль вывода на 8 сигнальных дискретных выходов
на электромеханических реле;
H - модуль вывода на 8 сигнальных дискретных выходов
на твердотельных реле;
I - модуль управления выключателем на два дискретных
выхода на твердотельных реле;
n - модуль не установлен.
Пример записи преобразователей с дополнительной структурой условного обозначения модификаций представлен в таблице 1.
Таблица 1 - Пример записи преобразователей со структурой условного обозначения модификаций
|
Обозначение модификации |
Расшифровка |
|
М-1-А301 |
М-1-КЗ-ФА-иС |
|
М-1-А302 |
М-1-К3-ФА-0С |
|
М-1-А401 |
M-1-K4^A-DDUU |
|
М-1-А501 |
М-1-К5-ФА-иСС |
|
М-1-С211 |
М-1-К2-ФСОА |
|
М-1-С411 |
М-1-К4-ФСОиС |
|
М-1-С511 |
М-1-К5-ФСОиАС |
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

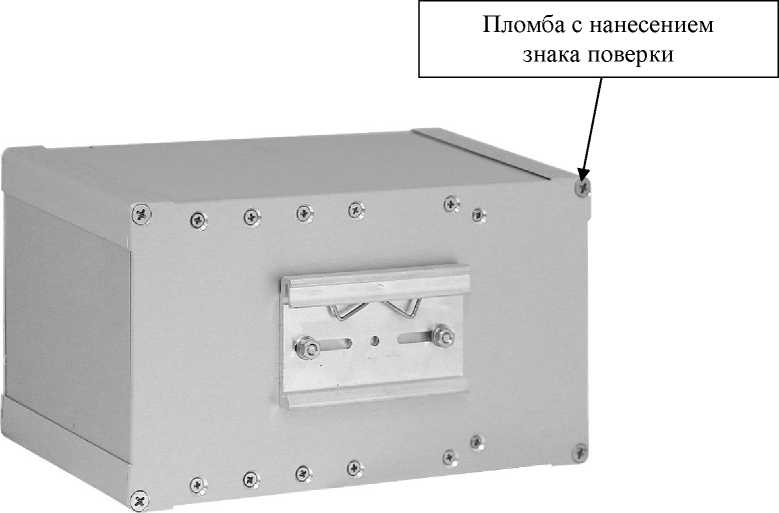

Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей делится на метрологически значимую и метрологически незначимую части.
Метрологически значимая часть ПО аппаратно защищена от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Для защиты метрологически значимой части ПО применяются следующие меры: отсутствие возможности изменения ПО без нарушения пломб изготовителя, наличие встроенного средства защиты информации.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
prosoft m-1 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Диапазон измерений |
Пределы допускаемой относительной (6), абсолютной (Д) погрешности измерений |
Примечание |
|
Действующее значение напряжения переменного тока 1) |
(от 0,01 до 0,05 включ.уб'н |
6 = ±1,0 % |
ин 4) = 100 В |
|
(св. 0,05 до 2,5 включ.) ин |
6 = ±0,1 % | ||
|
Действующее значение силы переменного тока |
(от 0,01 до 0,1 включ.)Тн |
6 = ±1,0 % |
1н 5) = 1; 5 А |
|
(св. 0,1 до 2,0 включ.у/н |
6 = ±0,1 % | ||
|
(св. 2 до 40 включ.)Тн |
6 = ±1,0 % | ||
|
Частота переменного тока |
от 45 до 55 Гц |
Д = ±0,001 Гц |
- |
|
Фаза 2) |
от 0° до 360° |
Д = ±0,05° |
- |
|
Разность фаз 3) |
от 0° до 360° |
Д = ±0,05° |
- |
|
Примечания
| |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Отклонение шкалы системного времени от шкалы UTC при синхронизации по протоколам PTP, IRIG-B и 1PPS, мкс |
±1 |
|
Отклонение шкалы системного времени от внешнего источника при синхронизации по протоколам NTPv4, SNTPv4), мс |
±1 |
|
Отклонение шкалы системного времени от шкалы UTC при автономном хранении в течение 10 с, мс |
±1 |
|
Время установления рабочего режима при подаче питания, с, не более |
1 |
|
Рабочие условия измерений:
|
от -40 до +55 до 80 |
|
Параметры электрического питания:
|
от 110 до 370 от 85 до 264 от 47 до 63 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
40 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
137x114x204 |
|
Масса, кг, не более |
5 |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
125000 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом, на переднюю панель преобразователей любым технологическим способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный многофункциональный М-1 |
ПБКМ.411618.001 |
1 шт. |
|
Руководство по эксплуатации |
ПБКМ.411618.001 РЭ |
1 шт. |
|
Паспорт |
ПБКМ.411618.001 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
USB-флеш-накопитель с программным обеспечением и документацией в электронном виде |
- |
1 шт. |
|
Запасные части и инструментальные принадлежности по Ведомости ЗИП |
- |
1 комплект 1) |
|
Примечание - 1)- состав комплекта ЗИП определяется по согласованию с заказчиком. | ||
Сведения о методиках (методах) измерений
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ПБКМ.411618.001 ТУ «Преобразователи измерительные многофункциональные М-1. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140'8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2882 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 140'2 до 2407 Гц».
Правообладатель
Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)
ИНН 6660149600
Адрес юридического лица: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а
Изготовители
Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)
ИНН 6660149600
Адрес юридического лица: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а
Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87663-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-6
Назначение средства измерений
Резервуар стальной горизонтальный цилиндрический РГС-6 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 6 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр и обеспечивающий идентификацию резервуара, нанесен на информационную табличку резервуара.
Резервуар РГС-6 с заводским номером 181, расположен на территории ПНС Ошворцевско-Дмитриевского месторождения нефти, расположенного по адресу: Удмуртская Республика, Якшур-Бодьинский район, д. Лудошур.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины и измерительного люка приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Горловина и измерительный люк резервуара
Пломбирование резервуара РГС-6 не предусмотрено.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
6 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.
Таблица 3- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-6 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)
ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Изготовитель
Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)
ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1
Всего листов 5
Регистрационный № 87664-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические ЕП8-2000-1300-2
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические ЕП8-2000-1300-2 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 8 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр и обеспечивающие идентификацию каждого экземпляра резервуаров, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуары ЕП8-2000-1300-2 с заводскими номерами 4730, 4731, расположены на территории ПСП «Малая Пурга» по адресу: Удмуртская Республика Малопургинский район.
Эскиз общего вида резервуаров приведен на рисунке 2. Фотографии горловин и измерительных люков приведены на рисунках 3 и 4.
Нанесение знака поверки на средство измерений не предусмотрено.

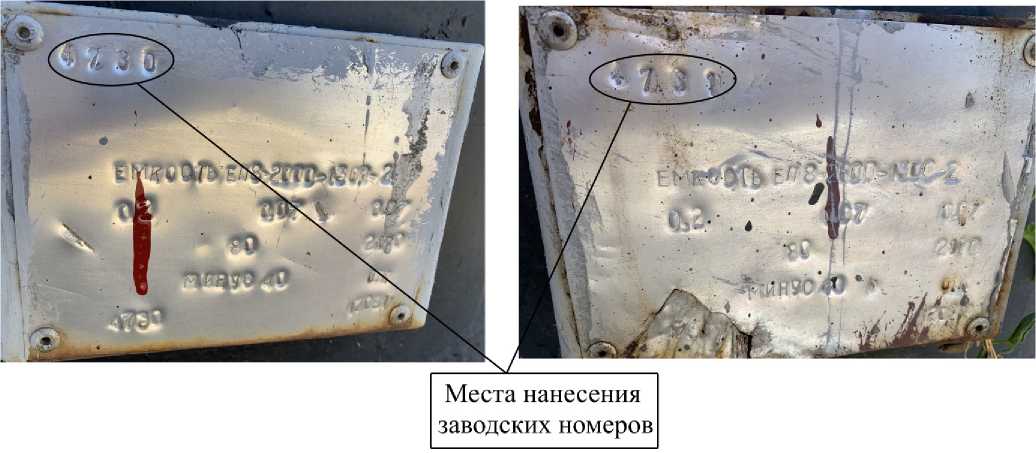

Рисунок 1 - Маркировочные таблички резервуаров
Рисунок 2 - Эскиз общего вида резервуаров

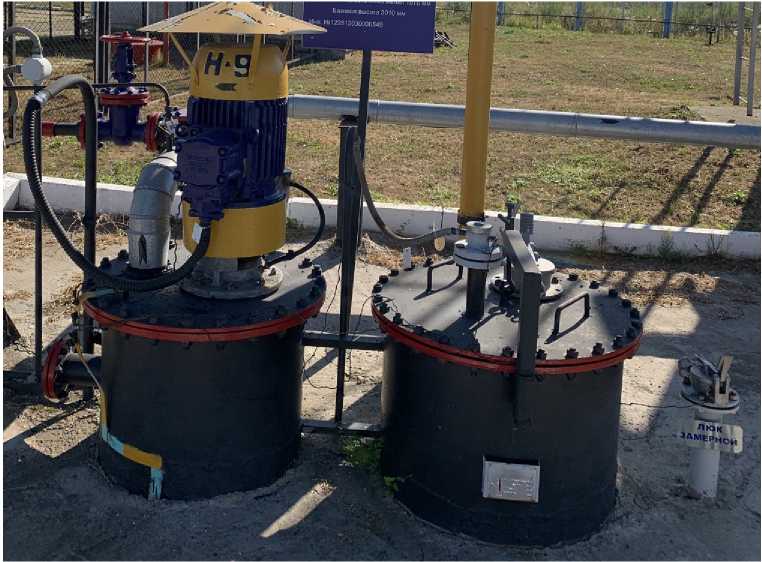

Рисунок 3 - Горловины и измерительный люк резервуара ЕП8-2000-1300-2 зав.№ 4730
Рисунок 4 - Горловины и измерительный люк резервуара ЕП8-2000-1300-2 зав.№ 4731
Пломбирование резервуаров ЕП8-2000-1300-2 не предусмотрено.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
8 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -40 до +40 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.
Таблица 3- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
ЕП8-2000-1300-2 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)
ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Изготовитель
Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)
ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» декабря 2022 г. № 3209
Лист № 1 Регистрационный № 87665-22 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефрактометры
Назначение средства измерений
Рефрактометры предназначены для измерений показателя преломления жидких проб на длине волны 589 нм (линия D спектра излучения натрия) и массовой доли сахарозы в жидких пробах.
Описание средства измерений
Рефрактометры состоят из источника света (светодиод 589 нм), интерференционного светофильтра, формирующей линзы, измерительной сапфировой призмы, ПЗС-датчика и системы электропитания.
Принцип действия рефрактометров основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух сред с различными показателями преломления: измерительной призмы рефрактометра и измеряемой жидкой среды. Жидкая проба помещается в измерительную кювету на поверхность измерительной призмы. При освещении кюветы образуется граница света и тени, положение которой соответствует предельному углу преломления.
К данному типу рефрактометров относятся рефрактометры модификаций ATR и VariRef. Модификация ATR выпускается в двух исполнениях ATR-BR и ATR-P; модификация VariRef -в трех исполнениях VariRef A, VariRef B и VariRef C, отличающихся метрологическими характеристиками и конструктивным исполнением.
Рефрактометры исполнения ATR-BR снабжены системой автоматического регулирования и удержания температуры ячейки призмы на основе элементов Пельтье. Результат измерений показателя преломления nD или массовой доли сахарозы выводится на встроенный ЖК дисплей.
В рефрактометрах исполнения ATR-P поддержание температурного режима осуществляется при подключении внешнего термостата. Также рефрактометры могут быть снабжены системой автоматического регулирования и удержания температуры ячейки призмы на основе элементов Пельтье. Результат измерений показателя преломления nD или массовой доли сахарозы выводится на выносной сенсорный дисплей блока управления ATRTouch или монитор подключенного к рефрактометру ПК.
Рефрактометры исполнений VariRef A, VariRef B и VariRef C снабжены системой автоматического регулирования и удержания температуры ячейки призмы на основе элементов Пельтье. Результат измерений показателя преломления nD или массовой доли сахарозы выводится на съемный сенсорный дисплей VariDisplay или монитор подключенного к рефрактометру ПК.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.
Общий вид рефрактометров представлен на рисунках 1 - 6.
Рисунок 1 - Общий вид рефрактометра ATR исполнения ATR-BR
Рисунок 2 - Общий вид задней панели рефрактометра ATR исполнения ATR-BR и таблички с знаком утверждения типа и серийным номером
Рисунок 3 - Общий вид рефрактометра ATR исполнения ATR-P с блоком управления ATRTouch
SCHMIDT + HAENSCH
Made in Germany C€
Рисунок 4 - Общий вид задней панели рефрактометра ATR исполнения ATR- P и таблички с знаком утверждения типа и серийным номером
Рисунок 5 - Общий вид рефрактометров модификации VariRef
Рисунок 6 - Общий вид задней панели рефрактометра VariRef и таблички с знаком утверждения типа и серийным номером
Пломбирование рефрактометров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) рефрактометров ATR исполнения ATR-BR является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на ЖК дисплее.
ПО рефрактометров ATR исполнения ATR-Р является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на выносном сенсорном дисплее блока управления ATRTouch или на мониторе подключенного к рефрактометру ПК.
ПО рефрактометров VariRef исполнений VariRef A, VariRef B и VariRef C может быть встроенным и внешним, метрологически значимо и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на съемном сенсорном дисплее VariDisplay или мониторе подключенного к рефрактометру ПК.
Встроенное ПО устанавливается при изготовлении рефрактометров. Конструкция рефрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Рефрактометры исполнения ATR-P и все модификации VariRef могут взаимодействовать с персональным компьютером, для обеспечения этого взаимодействия, по требованию заказчика, поставляется USB-флэш-накопитель с ПО, которое не является обязательным для работы прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО:
|
ShowATR Aquisys 3 |
|
Номер версии (идентификационный номер) ПО:
|
не ниже 276.25 не ниже 333.11 не ниже P701 v1.0 rev2836var0 не ниже P501 v1.0 rev4 var0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений показателя преломления | |
|
- модификация ATR |
от 1,32 до 1,54 |
|
- модификация VariRef исполнения VariRef А и VariRef С |
от 1,32 до 1,58 |
|
- модификация VariRef исполнения VariRef В |
от 1,32 до 1,70 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
показателя преломления | |
|
- модификация ATR исполнение ATR-BR |
±0,00005 |
|
- модификация ATR исполнение ATR-P |
±0,0001 |
|
- модификация VariRef исполнения VariRef А и VariRef В |
±0,00005 |
|
- модификация VariRef исполнения VariRef С |
±0,0001 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли сахарозы, % Brix |
от 0 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли сахарозы, % Brix |
±0,05 |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность отсчета показателя преломления: - модификация ATR |
0,00001 |
|
- модификация VariRef исполнения VariRef А |
0,000001 |
|
- модификация VariRef исполнения VariRef В |
0,00001 |
|
- модификация VariRef исполнения VariRef С |
0,0001 |
|
Дискретность отсчета массовой доли сахарозы, % Brix - модификация ATR |
0,01 |
|
- модификация VariRef исполнения VariRef А |
0,001 |
|
- модификация VariRef исполнения VariRef В |
0,01 |
|
- модификация VariRef исполнения VariRef С |
0,05 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - модификация ATR исполнение ATR-BR |
200 х 290 х 120 |
|
- модификация ATR исполнение ATR-P |
200 х 160 х 135 |
|
- модификация VariRef |
310х220х 150 |
|
Масса, кг, не более - модификация ATR исполнение ATR-BR |
3,0 |
|
- модификация ATR исполнение ATR-P |
4,5 |
|
- модификация VariRef |
9,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более - модификация ATR |
100 |
|
- модификация VariRef |
150 |
|
Условия эксплуатации рефрактометров модификаций ATR: - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность воздуха, % |
от 30 до 75 |
|
Условия эксплуатации рефрактометров модификацийVariRef: - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
Знак утверждения типа наносится
на заднюю панель рефрактометра с помощью наклейки на маркировочную табличку согласно рисункам 2, 4, 6 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модификация A" |
R исполнение ATR-BR | |
|
Рефрактометр |
ATR-BR |
1 шт. |
|
Заглушка камеры для образцов |
- |
1 шт. |
|
Крышка камеры для образцов |
- |
1 шт. |
|
Адаптер камеры для образцов |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Модификация ATR исполнение ATR-P | ||
|
Рефрактометр |
ATR-P |
1 шт. |
|
Блок управления |
ATR Touch |
1 шт.(по заказу) |
|
Блок питания |
- |
1 шт. |
|
Коммуникационныепровода |
- |
1 компл. |
|
USB-флэш-накопитель с ПО |
- |
1 шт.(по заказу) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Модификация VariRef | ||
|
Рефрактометр (исполнение) |
VariRef (A / B / C) |
1 шт.(по заказу) |
|
Кабель питания с переходниками для розеток стандарта ЕС и США |
- |
1 компл. |
|
Крышка камеры для образцов |
- |
1 шт. |
|
Опциональный дисплей (диагональ) |
Vari (5'77") Display |
1 шт.(по заказу) |
|
Фиксированная крышка камеры для образцов |
- |
1 шт.(по заказу) |
|
Сменный модуль для фиксированной крышки камеры для образцов |
- |
1 шт.(по заказу) |
|
Стандарт калибровки CRM |
- |
1 шт.(по заказу) |
|
USB-флэш-накопитель с ПО |
- |
1 шт.(по заказу) |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах (методиках) измерений
приведены п. 2.1.5 «Определение собственного метода для рефрактометров ATR-BR», п. 2.2.5 «Методы для рефрактометров ATR-P», п. 2.5.7 «Метод» для рефрактометров VariRef в руководстве по эксплуатации, а также в аттестованных (стандартизованных) методиках измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 февраля 2022 г. № 232 «Об утверждении государственной поверочной схемы для средств измерений показателя преломления»;
Стандарт предприятия Schmidt + Haensch GmbH & Co.
Правообладатель
Schmidt + Haensch GmbH & Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Изготовитель
Schmidt + Haensch GmbH & Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 декабря 2022 г.
3209
Москва
Об утверждении типов средств измерении
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
г S
Заместитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Е.РЛазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O29D1O9BOOOBAE27A64C995DDBO60203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
