МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

федеральное АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17.10.2016 „ 1575

Москва

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии «Энергопромсбыт»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Электроконтроль» от 12 августа 2016 г. № 027 приказываю:

1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии «Энергопромсбыт», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64044-16, изложив его в новой редакции согласно приложению к настоящему приказу.

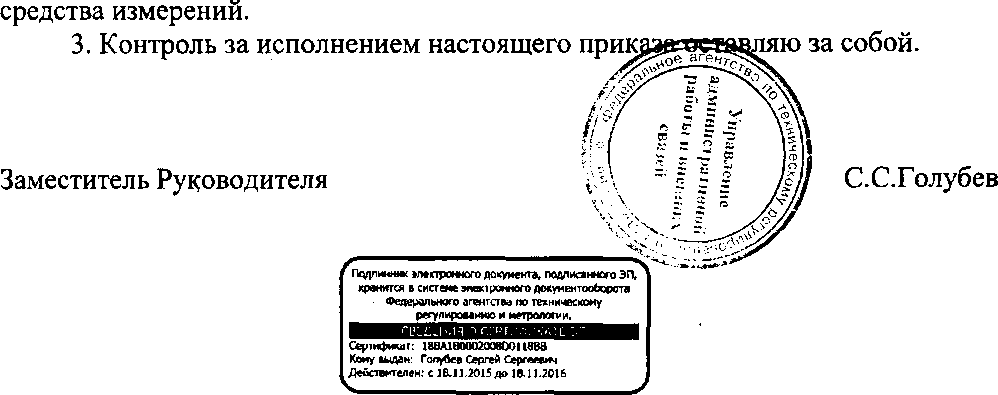

2. Управлению метрологии (Р:А.Родин) оформить новое описание типа

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «17» октября 2016 г. №1575

Изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии «Энергопромсбыт»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии «Энергопромсбыт».

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учёта электрической энергии «Энергопромсбыт» (далее-АИИС КУЭ), предназначена для измерения электрической энергии, потребляемой объектами ООО «Энергопромсбыт», а также регистрации и хранения параметров электропотребления, формирования отчетных документов и информационного обмена с субъектами оптового рынка электроэнергии (ОРЭ) и другими внешними пользователями. Выходные данные системы могут быть использованы для коммерческих расчетов.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи :

- измерение 30-минугных приращений активной и реактивной электроэнергии,
- периодический (1 раз в сутки) и /или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);
- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- передача в организации (внешние пользователи) результатов измерений;
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций (внешних пользователей);
- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);
- диагностика функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- ведение системы единого времени в АИИС КУЭ (коррекция времени).

1-й уровень-измерительно-информационные комплексы (ИИК) содержат в своем составе: измерительные трансформаторы напряжения (TH) класса точности (КТ) 0,5 по ГОСТ 1983-2001, измерительные трансформаторы тока (ТТ) класса точности (КТ) 0,2 S; 0,5S и 0,5 по ГОСТ 7746-2001, вторичные измерительные цепи тока и напряжения, счетчики электрической энергии трехфазные статические Меркурий 230 (модификации Меркурий 230 ART-03 PQCSIGDN и Меркурий 230 ART-00 PQCSIGDN) класса точности (KT) 0,5S/1,0 (ГР№23345-04) , счетчики электрической энергии многофункциональные СЭТ-4ТМ.03.09 класса точности (КТ) 0,5S/l,0 (ГР №27524-04), СЭТ-4ТМ.03М.16 класса точности (КТ) 0,2S/0,5 (ГР №36697-12) и ПСЧ-4ТМ.05М класса точности (КТ) 0,5S/l,0 (ГР №36355-07) по ГОСТ 31819.22-2012 при измерении активной электрической энергии и по ГОСТ 31819.23-2012 в режиме измерения реактивной электрической энергии, указанных в таблице 2 (98 точек измерения).. В виду отсутствия в ГОСТ 31819.23-2012 класса точности (КТ) 0,5 пределы погрешностей при измерении реактивной энергии не превышают значений аналогичных погрешностей для счетчиков класса точности (КТ) 0,5 S по ГОСТ 31819.22-2012.

2-й уровень - измерительно-вычислительный комплекс (ИВК), выполняющий функции измерительно-вычислительного комплекса электроустановки (ИВКЭ), содержит в своем составе: коммуникационный сервер HP Proliant ML370G5, сервер БД Proliant DL360e Gen8, технические средства для организации локальной вычислительной сети разграничения прав доступа к информации, устройство синхронизации системного времени УСВ-1(ГР №28716-05), устройство бесперебойного питания сервера (UPS), коммуникационное оборудование, программное обеспечение «Энергосфера 7.0.64».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуют в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков через коммуникационное оборудование поступает на сервер БД. Информация в сервере БД формируется в архивы и записывается на жесткий диск. Сервер подключается к коммуникатору сети Ethernet. На верхнем уровне системы выполняется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется в соответствии с согласованным сторонами регламентом.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на основе устройства синхронизации времени УСВ-1, установленного на уровне ИВК. Устройство синхронизации системного времени включает в себя GPS-приемник, принимающий сигналы точного времени от спутников глобальной системы позиционирования 1 раз в час. Часы сервера АИИС КУЭ синхронизированы со временем GPS-приемника, корректировка часов севера АИИС КУЭ выполняется при расхождении часов сервера и GPS-приемника на ±1 с. Сверка часов счетчиков АИИС КУЭ с часами сервера происходит при каждом опросе, при расхождении часов счетчиков с часами сервера на ±1 с выполняется их корректировка. Погрешность часов компонентов системы не превышает ±5 с.

Программное обеспечение

В АИИС КУЭ на уровне ИВК установлено программное обеспечение (ПО) «Энергосфера 7.0.64» Идентификационные данные (признаки) программного обеспечения ПО «Энергосфера 7.0.64 приведены в таблице 1.

Таблица 1-Идентификационные данные (признаки) программного обеспечения ПО «Энергосфера 7.0.64

Идентификационные данные (признаки)	Значения
1	2
Наименование ПО	ПО" Энергосфера 7.0.64^й
Номер версии (идентификационный номер) ПО	7.0.64
Наименование файла	pso metr.dll
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08 А2ВВ7814В
Алгоритм вычисления цифрового идентификатора ПО	md5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014- высокий.

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на ПО АИИС КУЭ и измерительную информацию (наличие специальных средств защиты-разграничение прав доступа, использование ключевого носителя, пароли, фиксация изменений в журнале событий), исключающие возможность несанкционированной модификации, загрузки фальсифицированного ПО и данных, считывания из памяти, удаления или иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.

Метрологические и технические характеристики АИИС КУЭ

Перечень компонентов АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования присоединений, типов и классов точности средств измерений, входящих в состав измерительного канала (далее-ИК), представлен в таблице 2

Таблица 2-Перечень компонентов, входящих в измерительные каналы АИИС КУЭ

Номер измерительного канала	Наименование присоединения	Состав измерительного канала				Вид электроэнергии	Пределы допускаемой основной угносительной погрешности, ±(%	Пределы допускаемой относительной погрешности в рабочих условиях,±(%)
		Трансформатор тока	Трансформатор напряжения	Счетчик	УСВ
1	2	3	4	5	6	7	8	9

1	АО «Бизнес, Финансы, Недвижимость» ВРУ-1,0,4 кВ, Л 25157А-ВРУ-1	стз 300/5; КТ 0,5 А: зав. № 22945 В: зав. № 18700 С: зав. № 18736	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13088842	сч ■d- ео 0Q О	А Р	0,9 2,4	2,9 4,6
2	АО «Бизнес, Финансы, Недвижимость» ВРУ-2 0,4 кВ, КЛ 25157А-ВРУ-2	СТЗ 250/5; КТ 0,5 А: зав. № 06861 В: зав. № 06704 С: зав. № 06875	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 зав. № 13094699			0,9 2,4	2,9 4,6
3	АО «Бизнес, Финансы, Недвижимость» ВРУ-3 0,4 кВ, КЛ 25157А-ВРУ-3	СТЗ 200/5, КТ 0,5 А: зав. № 26199 В: зав. №26188 С: зав. №26213	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13089463			0,9 2,4	2,9 4,6
4	АО «Бизнес, Финансы, Недвижимость» ВРУ ЩХМ-2 0,4 кВ, КЛ 25157А-ЩХМ-2	СТ4 600/5, КТ 0,5 А: зав. № 28191 В: зав. № 89428 С: зав. № 28274	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13095030			0,9 2,4	2,9 4,6
5	АО «Бизнес, Финансы, Недвижимость» ВРУ щхм-з 0,4кВ,КЛ 25157А-ЩХМ-3	СТ4 600/5, КТ 0,5 ГР.26070-06 А: зав. № 89451 В: зав. № 43709 С: зав. №30713	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13086920	un CQ и	А Р	0,9 2,4	2,9 4,6
6	АО «Бизнес, Финансы, Недвижимость» ВРУ-1 0,4 кВ, КЛ 25157Б- ВРУ-1	СТЗ 300/5, КТ 0,5 А: зав. № 22900 В: зав. № 22910 С: зав. № 18556	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13089071			0,9 2,4	2,9 4,6
7	АО «Бизнес, Финансы, Недвижимость» ВРУ-2 0,4 кВ, КЛ 25157Б-ВРУ-2	СТЗ 250/5, КТ 0,5 А: зав. № 06603 В: зав. № 06999 С: зав. №06814	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13088858			0,9 2,4	2,9 4,6
8	АО «Бизнес, Финансы, Недвижимость» ВРУ-3 0,4 кВ, КЛ25157Б- ВРУ-3	СТЗ 200/5, КТ 0,5 А: зав. № 28878 В: зав. № 28886 С: зав. № 28972	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13094647			0,9 2,4	2,9 4,6

АО «Бизнес, Финансы, Недвижимость» ВРУ ЩХМ-4 0,4 кВ, КЛ25157Б-

ЩХМ-4

СТ 4

600/5,КТ 0,5 А: зав. № 89436 В: зав. № 30597 С: зав. № 89396

Меркурий 230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. № 13094625

0,9

2,4

2,9

4,6

АО «Бизнес,

Финансы, Недвижимость» ВРУ ЩХМ-5

0,4 кВ, КЛ 25157Б-ЩХМ-5

СТ 4

600/5,КТ 0,5

ГР.26070-06

А: зав. № 20483 В: зав. № 28258 С: зав. № 30603

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13088854

0,9

2,4

2,9

4,6

АО «Бизнес,

Финансы, Недвижимость» ВРУ-4 0,4 кВ, КЛ25159А-

ВРУ-4

СТЗ 400/5, КТ 0,5 А: зав. № 42524 В: зав. № 11258 С: зав. №11411

Меркурий 230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. № 13086092

0,9

2,4

2,9

4,6

АО «Бизнес,

Финансы, Недвижимость» ВРУ-5 0,4 кВ, КЛ25159А-

ВРУ-5

СТЗ

600/5, КТ 0,5 А: зав. № 24481 В: зав. № 24473 С: зав. №24488

Меркурий 230 ART-03

PQRSIDN

КТ 0,5S/1,0 зав. №

10164057

0,9

2,4

2,9

4,6

АО «Бизнес, Финансы, Недвижимость» ВРУ-6 0,4 кВ,

КЛ25159А-ВРУ-6

СТЗ 400/5, КТ 0,5 А: зав. № 11405 В: зав. №11166 С: зав. № 90903

Меркурий

230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. № 13086633

0,9

2,4

2,9

4,6

АО «Бизнес, Финансы, Недвижимость» ВРУ ЩХМ-1 0,4 кВ, КЛ 25159А-

ЩХМ-1

СТ4 600/5, КТ 0,5 А: зав. № 89416 В: зав. № 28209 С: зав. № 89473

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13086448

сч

’’ф

А Р

0,9

2,4

2,9

4,6

АО «Бизнес,

Финансы, Недвижимость» ВРУ-5 резерв 0,4 кВ, КЛ25159А-

ВРУ-5р

СТЗ

600/5, КТ 0,5 А: зав. № 24023 В: зав. № 23969 С: зав. №80815

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157349

ffl

0,9

2,4

2,9

4,6

АО «Бизнес, Финансы, Недвижимость» ВРУ-4 0,4 кВ,

КЛ 25159Б-ВРУ-4

СТЗ 400/5, КТ 0,5 А: зав. № 42526 В: зав. № 11256 С: зав. № 90953

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13086661

0,9

2,4

2,9

4,6

АО «Бизнес,

Финансы, Недвижимость» ВРУ-5 0,4 кВ, КЛ 4320-

ВРУ-5

СТЗ 600/5, КТ 0,5 А: зав. № 27057 В: зав. № 27097 С: зав. № 23985

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13086947

0,9

2,4

2,9

4,6

АО «Бизнес,

Финансы, Недвижимость» ВРУ-6 0,4 кВ, КЛ 25159Б-

ВРУ-6

СТЗ 400/5, КТ 0,5 А: зав. № 11202 В: зав. № 80896 С: зав. № 42565

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 13086456

0,9

2,4

2,9

4,6

ЗАО «Промышленнофинансовая компания «БИН» 2

ВРУ-0,4 кВ №96537 сек.1

ТШП-0,66 600/5,КТ 0,58

А: зав. № 01006144 В: зав. № 01006146 С: зав. № 01006145

Меркурий 230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. № 10157352

0,9

2,4

1,8

2,8

ЗАО «Промышленнофинансовая компания «БИН» 2 ВРУ-0,4 кВ №96537 сек.2

ТШП-0,66 600/5, КТ 0,5S А: зав. № 01006152 В: зав. № 01006150 С: зав. № 01006151

Меркурий 230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. № 10158668

(М

СП'

QQ О

0,9

2,4

1,8

2,8

ЗАО «Промышленнофинансовая компания «БИН» 2

ВРУ-0,4 кВ сек.1

ТШП-0,66 600/5, КТ 0,5S

А: зав. № 01006142 В: зав. № 01006120 С: зав. № 01006119

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157640

0,9

2,4

1,8

2,8

ЗАО «Промышленнофинансовая компания «БИН» 2 ВРУ-0,4 кВ сек.2

ТШП-0,66 600/5, КТ 0,5S

А: зав. № 01006141 В: зав. № 01006143

С: зав. № 01006121

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10163886

0,9

2,4

1,8

2,8

ЗАО «Промышленнофинансовая компания «БИН» 2

ВРУ-0,4 кВ

Т-0,66 М УЗ 300/5, КТ 0,5S А: зав. № 413599

В: зав. № 413600

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157669

0,9

2,4

1,8

2,8

	№96648 сек.1	С: зав. № 413594
24	ЗАО «Промышленнофинансовая компания «БИН» 2 ВРУ-0,4 кВ №96648 сек.2	Т-0,66 М УЗ 300/5, КТ 0,5S А: зав. № 413602 В: зав. № 413597 С: зав. № 413596	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10164013			0,9 2,4	1,8 2,8
25	ЗАО «Промышленнофинансовая компания «БИН»1 ВРУ 0,4 кВ №101060 ввод луч А	ТШП-0,66 600/5, КТ 0,5S А: зав. № 01006093 В: зав. № 01006094 С: зав. № 01006115	-	Меркурий 230 ART-03 PCSIGDN КТ 0,5S/l,0 зав. № 01812978			0,9 2,4	1,8 2,8
26	ЗАО «Промышленнофинансовая компания «БИН» 1 ВРУ 0,4 кВ №101060 ввод луч Б	ТШП-0,66 600/5,КТ 0,5S А: зав. № 01006097 В: зав. № 01006098 С: зав. № 01006099	-	Меркурий 230 ART-03 PCSIGDN КТ 0,5S/l,0 зав. № 01812966	(N VI тГ М' СП о	А Р	0,9 2,4	1,8 2,8
27	АО «ГМГ-БИН» РТП-21052 (10/0,4 кВ) Т1 ввод№1 0,4 кВ	ТШП-0,66 УЗ 1500/5,КТ 0,5S А: зав. № 01006210 В: зав. № 01006264 С: зав. № 01006212	-	ПСЧ-4ТМ.05М KT0,5S/l,0 зав. № 0601120520			0,9 2,4	1,8 2,8
28	АО «ГМГ-БИН» РТП-21052 (10/0,4 кВ) Т2 ввод №2 0,4 кВ	ТШП-0,66 УЗ 1500/5,КТ 0,58 А: зав. № 01006201 В: зав. № 01006202 С: зав. № 01006203	-	псч-4ТМ.05М KT0,5S/l,0 зав. № 0601120361			0,9 2,4	1,8 2,8
29	АО «ГМГ-БИН» РТП-21052 (10/0,4 кВ) ТЗ ввод №3 0,4 кВ	ТШП-0,66 УЗ 1500/5,КТ 0,58 А: зав. № 01006265 В: зав. № 01006266 С: зав. №	-	псч-4ТМ.05М КТ 0,5S/l,0 зав. № 0601121093			0,9 2,4	1,8 2,8

		01006267
30	АО «ГМГ-БИН» РТП-21052 (10/0,4 кВ) Т4 ввод №4 0,4 кВ	ТШП-0,66 УЗ 1500/5,КТ 0,5S А: зав. № 01006211 В: зав. № 01006262 С: зав. № 01006263	-	ПСЧ-4ТМ.05М КТ 0,5S/l,0 зав. № 0601121075			0,9 2,4	1,8 2,8
31	АО «ГМГ-БИН» РТП-21052 (10/0,4 кВ) Т5 ввод №5 0,4 кВ	ТШП-0,66 УЗ 1500/5,КТ 0,5S А: зав. № 01006191 В: зав. № 01006192 С: зав. № 01006193	-	ПСЧ-4ТМ.05М KT0,5S/l,0 зав. № 0601121061			0,9 2,4	1,8 2,8
32	АО «ГМГ-БИН» РТП-21052 (10/0,4 кВ) Тб ввод №6 0,4 кВ	ТШП-0,66 УЗ 1500/5,КТ 0,5S А: зав. № 01006183 В: зав. № 01006184 С: зав. № 01006222	-	ПСЧ- 4ТМ.05М КТ 0,5S/l,0 зав. № 0601120562	’’3- со и >>	А Р	0,9 2,4	1,8 2,8
33	ЗАО «БЦ «На Тверской» РУ-10 кВ RM-6 ЗАО БЦ "На Тверской" 1 сек.ш. 10 кВ"	ARM3/N2F 200/5,КТ 0,5S А: зав. № 9040119 В: зав. № 9040121 С: зав. № 9040120	VRQ2n/S2 10000:^3/100:^3 КТ 0,5 А: зав. № 9040308 В: зав. № 9040306 С: зав. № 9040307	Меркурий 230 ART-00 PQCSIDN КТ 0,5S/l,0 зав. № 05326175			и 2,8	1,8 3,0
34	ЗАО «БЦ «На Тверской» РУ-10 кВ RM-6 ЗАО БЦ "На Тверской"2 сек.ш. 10 кВ"	ARM3/N2F 200/5.КТ 0,5S А: зав. № 9040116 В: зав. № 9040118 С: зав. № 9040117	VRQ2n/S2 10000:^3/100:^3 КТ 0,5 А: зав. № 9040309 В: зав. № 9040310 С: зав. № 9040311	Меркурий 230 ART-00 PQCSIDN КТ 0,5S/l,0 зав. № 05326142			1,1 2,8	1,8 3,0
35	ОАО Гостиница «Националь» ТП 21653 (10/0,4 кВ), РУ	CTR12 2500/5,КТ 0,5 А: зав. № 54424 В: зав. №51813 С: зав. №51799	-	сэт-4ТМ.03.09 КТ 0,5S/l,0 зав. № 0101073273			0,9 2,4	2,9 4,6 ,

	0,4 кВ, 1 сек., ввод Т1 0,4 кВ
36	ОАО Г остиница «Националь» ТП 21653 (10/0,4 кВ), РУ 0,4 кВ, 2 сек., ввод Т2 0,4 кВ	CTR12 2500/5,КТ 0,5 А: зав. № 51798 В: зав. № 51807 С: зав. № 51806	-	сэт-4ТМ.03.09 КТ 0,5S/l,0 зав. № 0101073096			0,9 2,4	2,9 4,6
37	АО «Калужский сельскохозяйст венный центр» ГРЩА-1 0,4 кВ	ТШП-0,66 УЗ 400/5; КТ 0,5S А:зав. 018050 В:зав. 018052 С:зав. 018051	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391817			0,9 2,4	1,8 2,8
38	АО «Калужский сельскохозяйст венный центр» ГРЩА-2 0,4 кВ	ТШП-0,66 УЗ 400/5; КТ 0,5S А: зав.№007484 В:зав. №007487 С:зав. №007485	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391696	сч м- to СП О	А Р	0,9 2,4	1,8 2,8
39	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-1-1 0,4 кВ	ТШП-0,66 УЗ 400/5; КТ 0,5S А:зав.№ 017933 В:зав№ 017935 С:зав№ 017934		Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03393298			0,9 2,4	1,8 2,8
40	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-1-2 0,4 кВ	ТШП-0,66 УЗ 400/5; КТ 0,5S А: зав№ 017791 В: зав №017790 С: зав №017789	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 зав. № 03392911			0,9 2,4	1,8 2,8
41	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-2-1 0,4 кВ	Т-0,66 М УЗ 200/5.КТ 0,5S А: зав№ 000452 В: зав№ 000454 С: зав№ 000455	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03393400			0,9 2,4	1,8 2,8
42	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-2-2 0,4 кВ	ТШП-0,66 УЗ 400/5; КТ 0,5S А: зав№ 017800 В: зав№ 017799 С: зав№ 017798	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 16956051			0,9 2,4	1,8 2,8

43	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-3-1 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав№ 317590 В: зав№ 317589 С: зав№ 317599	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391895 .			0,9 2,4	1,8 2,8
44	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-3-2 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав №317600 В: зав.№ 317605 С: зав. № 317606	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 16954801	in 'З- п. и и	А Р	0,9 2,4	1,8 2,8
45	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-4-1 0,4 кВ	ТШП-0,66 УЗ 300/5; КТ 0,5S А: зав №017500 В: зав№ 017501 С: зав. №017502	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 16954167	in 'З- п. и и	А Р	0,9 2,4	1,8 2,8
46	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-4-2 0,4 кВ	ТШП-0,66 УЗ 300/5; КТ 0,5S А: зав.№ 009181 В: зав.№ 009178 С: зав. № 008902	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03392927			0,9 2,4	1,8 2,8
47	АО «Калужский сельскохозяйст венный центр» ГРЩ Г-1-1 0,4 кВ	Т-0,66 М УЗ 200/5; КТ 0,5 А: зав.№ 306578 В: зав№ 306580 С: зав. № 290639	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391688			0,9 2,4	2,9 4,6
48	АО «Калужский сельскохозяйст венный центр» ГРЩ Г-1-2 0,4 кВ	ТШП-0,66 УЗ 300/5,КТ 0,5S А: зав.№017506 В:зав017507 С: зав.№017508	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03393378			0,9 2,4	1,8 2,8
49	АО «Калужский сельскохозяйст венный центр» ГРЩ Г-2-2 0,4 кВ	ТШП-0,66 УЗ 300/5,КТ 0,5S А: зав.№ 017503 В: зав.№ 017504 С: зав.№ 017505	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03393382			0,9 2,4	1,8 2,8
50	АО «Калужский сельскохозяйст венный центр» ГРЩ Г-2-1 0,4 кВ	Т-0,66 200/5; КТ 0,5S А: зав.№ 02018443 В: зав.№ 02018444 С:зав № 02018445	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03393221	СЧ ш ■'ф л П, CQ О	А Р	0,9 2,4	1,8 2,8

51	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-9-1 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав №317538 В: зав.№ 317530 С: зав.№317544	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 зав. № 03392901			0,9 2,4	1,8 2,8
52	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-9-2 0,4 кВ	Т-0,66 М УЗ 150/5; КТ 0,5S А: зав № 168520 В: зав.№ 168519 С: зав.№ 168521	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391677			0,9 2,4	1,8 2,8
53	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-7-1 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав.№ 317529 В: зав.№ 317537 С: зав.№ 317543	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391840			0,9 2,4	1,8 2,8
54	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-7-2 0,4 кВ	Т-0,66 МУЗ 200/5; КТ 0,5S А: зав. № 314721 В: зав. № 314722 С: зав. № 314723	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391896	■d- % 3 СП ci и	А Р	0,9 2,4	1,8 2,8
55	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-5-1 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав. № 317545 В: зав. № 317533 С: зав. № 317446	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391892			0,9 2,4	1,8 2,8
56	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-5-2 0,4 кВ	ТШП-0,66 600/5; КТ 0,5S А: зав. № 01006160 В: зав. № 01006161 С: зав. № 01006159	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 16956519			0,9 2,4	1,8 2,8
57	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-6-1 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав. № 317540 В: зав. № 317539 С: зав. № 317534	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391711			0,9 2,4	1,8 2,8

58	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-6-2 0,4 кВ	ТШП-0,66 600/5; КТ 0,5S А: зав. № 01006157 В: зав. № 01006158 С: зав. № 01006156	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391703			0,9 2,4	1,8 2,8
59	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-8-2 0,4 кВ	Т-0,66 М УЗ 200/5; КТ 0,5S А: зав. № 314715 В: зав. № 314716 С: зав. № 314717	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03393379			0,9 2,4	1,8 2,8
60	АО «Калужский сельскохозяйст венный центр» ГРЩ 0-8-1 0,4 кВ	Т-0,66 М УЗ 200/5; КТ 0,5S А: зав. № 314718 В: зав. № 314719 С: зав. № 314720	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391693			0,9 2,4	1,8 2,8
61	АО «Калужский сельскохозяйст венный центр» ГРЩ А-1-1 0,4 кВ	ТШП-0,66 УЗ 400/5.КТ 0,5S А: зав. № 018046 В: зав. № 018045 С: зав. № 018044	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391950	•П м	А	0,9 2,4	1,8 2,8
62	АО «Калужский сельскохозяйст венный центр» ГРЩ А-1-2 0,4 кВ	ТШП-0,66 УЗ 400/5,КТ 0,5S А: зав. № 018047 В: зав. № 018048 С: зав. № 018049	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391901	m о	Р	0,9 2,4	1,8 2,8
63	АО «Калужский сельскохозяйст венный центр» ГРЩ 2-1-1 0,4 кВ	Т-0,66 М УЗ 600/5; КТ 0,5S А: зав. № 317582 В: зав. № 317583 С: зав. № 317584	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 03391687			0,9 2,4	1,8 2,8

АО

«Калужский сельскохозяйст венный центр» ГРЩ 2-1-2 0,4 кВ

Т-0,66 М УЗ

600/5,КТ 0,5S

А: зав. №

317579

В: зав. №

317581

С: зав. №

317580

Меркурий

230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. №

03391683

0,9

2,4

1,8

2,8

АО «Калужский сельскохозяйст венный центр» ГРЩ 2-1 0,4 кВ

Т-0,66 М УЗ

600/5,КТ 0,5S

А: зав. №

317595

В: зав. №

317596

С: зав. №

317611

Меркурий

230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. №

03391846

0,9

2,4

1,8

2,8

АО

«Калужский сельскохозяйст венный центр» ГРЩ 2-2 0,4 кВ

Т-0,66 М УЗ

600/5,КТ 0,5S

А: зав.№ 317601

В:зав.№ 317602

С :зав. №317609

Меркурий

230 ART-03 PQRSIDN

КТ 0,5S/l,0 зав. № 03391946

0,9

2,4

1,8

2,8

ЗАО «КомЭстейт»

ГРЩ 1.1,

РУ 0,4 кВ

ТСН 12

2500/5,КТ 0,58 А: зав. № 78059 В: зав. № 78067 С: зав. № 78068

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157632

0,9

2,4

1,8

2,8

ЗАО «КомЭстейт» ГРЩ 1.2, РУ 0,4 кВ

ТСН 12

2500/5,КТ 0,5S А: зав. № 78066 В: зав. №78071 С: зав. №78072

Меркурий

230 ART-03

PQRSIDN

КТ 0,5S/l,0 зав. №

10157413

0,9

2,4

1,8

2,8

ЗАО «КомЭстейт» ГРЩ 2.1, РУ 0,4 кВ

ТСН 12

2500/5,КТ 0,58 А: зав. № 78060 В: зав. № 78069 С: зав. № 78070

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157830

0,9

2,4

1,8

2,8

ЗАО «КомЭстейт» ГРЩ 2.2, РУ 0,4 кВ

ТСН 12

2500/5,КТ 0,5S А: зав. № 78058 В: зав. № 78064 С: зав. №78065

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. №

10157717

0,9

2,4

1,8

2,8

ЗАО «КомЭстейт» ГРЩ 3.1, РУ

0,4 кВ

ТСН 12

2500/5,КТ 0,5S А: зав. № 78062 В: зав. № 78063 С: зав. №78075

Меркурий

230 ART-03 PQRSIDN

КТ 0,5S/l,0 зав. № 10157723

0,9

2,4

1,8

2,8

ЗАО «КомЭстейт» ГРЩ3.2, РУ 0,4 кВ

ТСН 12

2500/5,КТ 0,58 А: зав. № 78061 В: зав. № 78074 С: зав. №78073

Меркурий

230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10158270

0,9

2,4

1,8

2,8

ОАО «Объединение «Вымпел»

РТП-12286 10 кВ, РУ-10 кВ, 1 секция, яч.З

ЗНТОЛП-НТЗ-Ю

40/5; КТ 0,5 А: зав. № 5349 В: зав. № 5350 С: зав. № 5351

ЗНТОЛП-

НТЗ-Ю 0000:<3/100:л/3

КТ 0,5

А: зав. № 5349 В: зав. № 5350 С: зав. №5351

Меркурий

230 ART-00 PQRSIDN KT0,5S/l,0 зав. № 13077637

1,1

2,8

3,0

4,7

ОАО «Объединение «Вымпел» РТП-12286 10 кВ, РУ-10 кВ, 1 секция, яч.2

ТПЛ-ЮУЗ

75/5; КТ 0,5 А: зав. № 11054 С; зав. № 72572

ЗНТОЛП-НТЗ-Ю 10000:^3/100:<3 КТ 0,5 А: зав. №5349 В: зав. №5350 С: зав. №5351

Меркурий

230 ART-00

PQRSIDN

КТ 0,5S/l,0 зав. № 13083158

0Q U

A P

1,1

2,8

3,0

4,7

ОАО «Объединение «Вымпел» РТП-12286 10 кВ, РУ-10 кВ, 1 секция, яч.1

ТПЛ-ЮУЗ

75/5, КТ 0,5 А: зав. № 3330 С: зав. № 42955

ЗНТОЛП-НТЗ-Ю Ю000:л/3/Ю0:^3 КТ 0,5 А:зав. № 5349 В:зав. № 5350 С:зав. №5351

Меркурий

230 ART-00 PQRSIDN KT0,5S/l,0 зав. № 13082788

1,1

2,8

3,0

4,7

ОАО «Объединение «Вымпел» РТП-12286 10 кВ, РУ-10 кВ, 2 секция, яч.20

ТПЛ-ЮУЗ

75/5; КТ 0,5

А: зав. № 37100 С: зав. №25100

ЗНТОЛП-

НТЗ-Ю

10000:<3/100:<3

КТ 0,5 А:зав. № 5352 В:зав. № 5353 С:зав. № 5354

Меркурий 230 ART-00

PQRSIDN

КТ 0,5S/l,0 зав. №

13077604

1,1

2,8

3,0

4,7

ОАО «Объединение «Вымпел» РТП-12286 10 кВ, РУ-10 кВ, 2 секция, яч.19

ТПЛ-ЮУЗ 75/5; КТ 0,5 А: зав. № 5191 С: зав. №5219

ЗНТОЛП-НТЗ-Ю 10000:^3/100:^3

КТ 0,5 А:зав. № 5352 В:зав. № 5353 С:зав. №5354

Меркурий

230 ART-00 PQRSIDN KT0,5S/l,0 зав. № 13077638

1,1

2,8

3,0

4,7

ОАО «Объединение «Вымпел» РТП-12286 10 кВ, РУ-10 кВ, 2 секция, яч.18

ЗНТОЛП-НТЗ-Ю

40/5; КТ 0,5

А: зав. № 5352 В: зав. № 5353 С: зав. № 5354

ЗНТОЛП-

НТЗ-Ю 10000:^3/100 :л/3

КТ 0,5 А:зав. № 5352 В:зав. № 5353 С:зав. №5354 |

Меркурий 230 ART-00

PQRSIDN

KT0,5S/l,0 зав. № 11201695

1,1

2,8

3,0

4,7

79	ООО «Коммерц-проект» ГРЩ-1 0,4 кВ 1 сек.ш ввод Т-1 0,4 кВ	ТС 12 2000/5,КТ 0,5 А: зав. № 55304 В: зав. № 55305 С: зав. № 55306	-	Меркурий 230 ART-03 PQCSIDN КТ 0,5S/l,0 зав. № 04456387			0,9 2,4	2,9 4,6
80	ООО «Коммерц-проект» ГРЩ-1 0,4 кВ 2 сек.ш ввод Т-2 0,4 кВ	ТС 12 2000/5,КТ 0,5 А: зав. № 55301 В: зав. № 55302 С: зав. № 55303	-	Меркурий 230 ART-03 PQCSIDN КТ 0,5S/l,0 зав. № 04456342			0,9 2,4	2,9 4,6
81	ООО «Коммерц-проект» ГРЩ-2 0,4 кВ 1 сек.ш ввод Т-3 0,4 кВ	ТС 12 4000/5,КТ 0,5 А: зав. № 18540 В: зав. № 18539 С: зав. № 18538	-	Меркурий 230 ART-03 PQCSIDN КТ 0,5S/l,0 зав. № 04471062		A P	0,9 2,4	2,9 4,6
82	ООО «Коммерц-проект» ГРЩ-2 0,4 кВ 2 сек.ш ввод Т-4 0,4 кВ	ТС 12 4000/5,КТ 0,5 А: зав. № 18534 В: зав. № 18533 С: зав. № 18532	-	Меркурий 230 ART-03 PQCSIDN КТ 0,5S/l,0 зав. № 04471053			0,9 2,4	2,9 4,6
83	ОАО «Петровский Пассаж»ГРЩ 0,4 кВ ввод Т-А 0,4 кВ от ТП 20932 10/0,4 кВ	ТОП-0,66 УЗ 1500/5,КТ 0,5 А: зав. № 16397 В: зав. № 16398 С: зав. № 16399	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157596			0,9 2,4	2,9 4,6
84	ОАО «Петровский Пассаж» ГРЩ 0,4 кВ ввод Т-Б 0,4 кВ от ТП 20932 10/0,4 кВ	ТОП-0,66 УЗ 1500/5,КТ 0,5 А: зав. № 16327 В: зав. № 16328 С: зав. № 16329	-	Меркурий 230 ART-03 PQRSIDN КТ 0,5S/l,0 зав. № 10157580	eo ci о		0,9 2,4	2,9 4,6
85	ООО «Смоленский Пассаж» ГРЩ-1, РУ 0,4 кВ	ТС 12 3000/5,КТ 0,5 А: зав. № 98770 В: зав. №98771 С: зав. № 98772	-	Меркурий 230 ART-03 PQRSIGDN КТ 0,5S/l,0 зав. № 09342893			0,9 2,4	2,9 4,6
86	ООО «Смоленский Пассаж» ГРЩ-3, РУ 0,4 кВ	ТС 12 3000/5,КТ 0,5 А: зав. № 98776 В: зав. № 98777 С: зав. № 98778	-	Меркурий 230 ART-03 PQRSIGDN KT0,5S/l,0 зав. № 09342915			0,9 2,4	2,9 4,6
87	ООО «Смоленский Пассаж» ГРЩ-4,	ТС 12 3000/5,КТ 0,5 А: зав. № 98767 В: зав. №98768	-	Меркурий 230 ART-03 PQRSIGDN КТ 0,5S/l,0			0,9 2,4	2,9 4,6

	РУ 0,4 кВ	С: зав. № 98769		зав. № 09342925
88	ООО «Смоленский Пассаж» ГРЩ-2, РУ 0,4 кВ	ТС 12 3000/5,КТ 0,5 А: зав. № 98773 В: зав. № 98774 С: зав. №98775	-	Меркурий 230 ART-03 PQRSIDN КТ 0,58/1,0 зав. № 10157621			0,9 2,4	2,9 4,6
89	ПАО «Первый Московский завод радиодеталей» РП№ 11039, РУ 10 кВ, 1 сек.ш., яч. 5	ТПЛ-Юс 100/5; КТ 0,5 А: зав. № 000109 С: зав. № 000110	ЗНТОЛП- НТЗ-Ю 10000:^3/100:^3 КТ 0,5 А:зав. № 5355 В:зав. № 5356 С:зав. № 5357	Меркурий 230 ART-00 PQRSIDN KT0,5S/l,0 зав. № 07908528	(N VJ '3’ oi 0 >>	A P	1,1 2,8	3,0 4,7
90	ПАО «Первый Московский завод радиодеталей» РП№ 11039, РУ 10 кВ, 1 сек.ш., яч. 6	ЗНТОЛП-НТЗ-Ю 100/5; КТ 0,5 А: зав. № 5355 В: зав. № 5356 С: зав. № 5357	ЗНТОЛП- НТЗ-Ю 10000:^3/100:^3 КТ 0,5 А:зав. № 5355 В:зав. № 5356 С:зав. № 5357	Меркурий 230 ART-00 PQRSIDN КТ 0,5S/l,0 зав. № 07908682			1,1 2,8	3,0 4,7
91	ПАО «Первый Московский завод радиодеталей» РП№ 11039, РУЮкВ, 2 сек.ш., яч. 7	ТПЛ-Ю-М 50/5; КТ 0,5 А: зав. № 4562 С: зав. №4572	ЗНТОЛП-НТЗ-Ю 10000:^/3/100:^3 КТ 0,5 А:зав. № 5358 В:зав. № 5359 С:зав. № 5360	Меркурий 230 ART-00 PQRSIDN КТ 0,5S/l,0 зав. № 07908501			1,1 2,8	3,0 4,7
92	ПАО «Первый Московский завод радиодеталей» РП№ 11039, РУЮкВ, 2 сек.ш., яч. 8	ЗНТОЛП-НТЗ-Ю 50/5; КТ 0,5 А: зав. № 5358 В: зав. № 5359 С: зав. № 5360	ЗНТОЛП-нтз-юо 10000:^3/100:^3 КТ 0,5 А:зав. № 5358 В:зав. № 5359 С:зав. № 5360	Меркурий 230 ART-00 PQRSIDN КТ 0,5S/l,0 зав. № 07908639			1,1 2,8	3,0 4,7
93	ПАО «Первый Московский завод радиодеталей» РП№ 12139, РУЮкВ, 1 сек.ш., яч. 5	ТПЛ-Ю-М 150/5; КТ 0,5 А: зав. № 3576 С: зав. № 1663	ЗНТОЛП- НТЗ-Ю ЮООО:л/3/1ОО:л/3 КТ 0,5 А:зав. № 5361 В:зав. № 5362 С:зав. № 5363	Меркурий 230 ART-00 PQRSIDN KT0,5S/l,0 зав. № 07908709			1,1 2,8	3,0 4,7
94	ПАО «Первый Московский завод радиодеталей» РП№ 12139, РУЮкВ, 1 сек.ш., яч. 6	ЗНТОЛП-НТЗ-Ю 150/5; КТ 0,5 А: зав. № 5361 В: зав. № 5362 С: зав. № 5363	ЗНТОЛП- НТЗ-Ю 10000:^3/100:^3 КТ 0,5 А:зав. № 5361 В:зав. № 5362 С:зав. № 5363	Меркурий 230 ART-00 PQRSIDN КТ 0,5S/l,0 зав. № 07908544			1,1 2,8	3,0 4,7

ПАО «Первый Московский завод радиодеталей» РП№ 12139, РУ 10 кВ, 2 сек.ш., яч. 7

тпл-ю-м

150/5; КТ 0,5 А: зав. № 3705 С: зав. № 5240

ЗНТОЛП-

НТЗ-Ю 10000^3/100:^3

КТ 0,5 А:зав. № 5364 В:зав. № 5365 С:зав. № 5366

Меркурий 230 ART-00 PQRSIDN КТ 0,5S/l,0 зав. № 07908603

1,1

2,8

3,о

4,7

ПАО «Первый Московский завод радиодеталей» РП№ 12139, РУЮкВ, 2 сек.ш., яч. 8

ЗНТОЛП-НТЗ-Ю 150/5; КТ 0,5 А: зав. № 5364 В: зав. № 5365 С: зав. № 5366

ЗНТОЛП-

НТЗ-Ю

10000:^3/100:<3

КТ 0,5 А:зав. № 5364 В:зав. № 5365 С зав. № 5366

Меркурий 230 ART-00 PQRSIDN КТ 0,5S/l,0 зав. № 07908609

см

ео

СО

1,1

2,8

3,0

4,7

ПС 110/10 кВ «Индустриальная ОРУ-ИОЛЭП НО кВ "Северная-Индустриал ьн ая №1”

AGU123 1000/1,КТ 0,2S

А: зав. № 11401752 В: зав. № 11401757

С: зав. № 11401755

VCU123 110000:^/3/

100:^3

КТ 0,2

А: зав. № 24200397 В: зав. № 24200395 С: зав. № 24200398

СЭТ-4ТМ.03М.16 КТ 0,2S/0,5 зав. № 806150940

0,5

1,3

1,2

1,9

ПС 110/10 кВ «Индустриальная ОРУ-ПОЛЭП ПО кВ "Северная-Индустриальная №2"

AGU123 1000/1,КТ 0,2S

А: зав. №

11401754

В: зав. №

11401753

С: зав. №

11401756

VCU123

110000:^3/

100:^3

КТ 0,2

А: зав. № 24200399 В: зав. № 24200400 С: зав. № 24200396

СЭТ-4ТМ.03М.16 КТ 0,2S/0,5 зав. № 806150954

0,5

1,3

1,2

1,9

Примечания:

1 Характеристики основной погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);
2 Нормальные условия:

параметры сети: напряжение (0,98-1,02) U_Ho_M, ток (1-1,2) 1_НОм, costp = 0,9 инд, температура окружающей среды (20 ± 5)°С.

3 Рабочие условия:

параметры сети: напряжение (0,9-1,1) U_HOm, ток (0,01-1,2) 1_НОм, coscp = 0,8 инд.,

допускаемая температура окружающей среды для измерительных трансформаторов от минус 40 до плюс 45°С, для счетчиков от минус 40 до плюс 55°С; для сервера от плюс 10 до плюс 40°С;

4 Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, многофункциональные счетчики в соответствии с ГОСТ 31819.22-2012 при измерении активной электроэнергии и по ГОСТ 31819.23-2012 в режиме измерения реактивной электроэнергии. В виду отсутствия в ГОСТ 31819.23-2012 класса точности 0,5 пределы погрешностей при измерении реактивной энергии не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012 по каждому присоединению.
5 Погрешность в рабочих условиях указана для I = 0,02 I_H0M, cos (р = 0,8 инд., температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 10 до 30 °C.

Пределы допускаемой относительной погрешности измерительного канала (далее-ИК) при измерении активной электроэнергии при значении рабочего тока в % от номинального первичного тока трансформатора тока приведены в таблице 3.

Таблица 3- Пределы допускаемой относительной погрешности измерительного канала при измерении активной электроэнергии при значении рабочего тока в % от номинального первичного тока трансформатора тока

№ п/п	Номер ИК	Диапазон значений cos (р	Тип нагрузки	Пределы допускаемой относительной погрешности измерительного канала при измерении активной электроэнергии при значении рабочего тока в % от номинального первичного тока ТТ, ± (%)
№ п/п	Номер ИК	Диапазон значений cos (р	Тип нагрузки	1 — 1раб <2.	2< 1р_аб<5	5< 1раб^<'20	20< 1рабЮ0	100<1раб<120
1	2	3	4	5	6	7	8	9
1	33,34	0,5 < cos (р < 0,8	инд.	не норм.	4,9	3,2	2,4	2,4
		0,8 < cos <р< 0,866	инд.	не норм.	2,8	1,8	1,4	1,5
		0,866 < cos (р< 0,9	инд.	не норм.	2,5	1,6	1,3	1,3
		0,9 < cos (р< 0,95	инд.	не норм.	2,3	1,5	1,3	1,3
		0,95 < cos <р< 0,99	инд.	не норм.	2,2	1,4	1,2	1,2
		0,99 < cos <р < 1	инд.	не норм.	2,0	1,3	1,1	1,1
		COS (р = 1	-	2,1	2,0	1,2	1,1	1,1
		0,8 < cos (р < 1	емк.	не норм.	2,8	2,0	1,5	1,5
2	73-78, 89-96	0,5 < cos ср < 0,8	инд.	не норм.	не норм.	5,6	3,1	2,4
		0,8 < cos ср< 0,866	инд.	не норм.	не норм.	3,0	1,8	1,5
		0,866 < cos (р< 0,9	инд.	не норм.	не норм.	2,6	1,6	1,3
		0,9 < cos (р < 0,95	инд.	не норм.	не норм.	2,4	1,5	1,3
		0,95 < cos (р< 0,99	инд.	не норм.	не норм.	2,2	1,4	1,2
		0,99 < cos (р < 1	инд.	не норм.	не норм.	1,9	1,3	1,1
		cos <р = 1	-	не норм.	не норм.	1,9	1,3	1,1
		0,8 < cos ср < 1	емк.	не норм.	не норм.	3,1	1,8	1,5
3	19-32, 37-46, 48-72	0,5 < cos (р< 0,8	инд.	не норм.	4,8	2,9	2,0	2,0
		0,8 < cos ср< 0,866	инд.	не норм.	2,7	1,7	1,2	1,2
		0,866 < cos (р< 0,9	инд.	не норм.	2,4	1,5	1,1	1,1
		0,9 < cos (р < 0,95	инд.	не норм.	2,2	1,4	1,1	1,1
		0,95 < cos (р< 0,99	инд.	не норм.	2,1	1,2	1,0	1,0
		0,99 < cos (р < 1	инд.	не норм.	1,9	1,1	0,9	0,9
		cos (р = 1	-	2,0	1,9	1,1	0,9	0,9
		0,8 < cos (р < 1	емк.	не норм.	2,7	1,8	1,3	1,3
4	1-18, 35, 36, 47, 79-88	0,5 < cos (р < 0,8	инд.	не норм.	не норм.	5,4	2,8	2,0
		0,8 < cos (р< 0,866	инд.	не норм.	не норм.	2,9	1,6	1,2
		0,866 < cos ср< 0,9	инд.	не норм.	не норм.	2,5	1,4	1,1
		0,9 < cos (р < 0,95	инд.	не норм.	не норм.	2,3	1,3	1,1
		0,95 < cos (р< 0,99	инд.	не норм.	не норм.	2,1	1,2	1,0
		0,99 < cos ср < 1	инд.	не норм.	не норм.	1,8	1,1	0,9
		cos (р = 1	-	не норм.	не норм.	1,8	1,1	0,9
		0,8 < cos (р < 1	емк.	не норм.	не норм.	3,0	1,6	1,3
5	97-98	0,5 < cos (р < 0,8	инд.	не норм.	1,9	1,3	1,0	1,0

0,8 < cos ф< 0,866	ИНД.	не норм.	1,2	0,8	0,6	0,6
0,866 < cos <р< 0,9	ИНД.	не норм.	1,1	0,7	0,6	0,6
0,9 < cos q> < 0,95	ИНД.	не норм.	1,0	0,7	0,6	0,6
0,95 < cos (p< 0,99	ИНД.	не норм.	1,0	0,6	0,5	0,5
0,99 < cos (p < 1	ИНД.	не норм.	0,9	0,6	0,5	0,5
cos (p = 1	-	1,0	0,9	0,6	0,5	0,5
0,8 < cos (p < 1	емк.	не норм.	1,2	0,9	0,7	0,7

Пределы допускаемой относительной погрешности измерительного канала при измерении

№ п/п	Номер ИК	Диапазон значений cos ср	Пределы допускаемой относительной погрешности измерительного канала при измерении реактивной электроэнергии при зна-чении рабочего тока в % от номинального первичного тока ТТ,± (%)
№ п/п	Номер ИК	Диапазон значений cos ср	1— 1раб ^<2	2< 1_Раб <5	5< 1раб <20	20< Ip.6 <100	Ю0< 1р,б <120
1	2	3	4	5	6	7	8
1	33,34	0,5 < cos (р < 0,8	не норм.	не норм.	3,0	2,3	2,4
		0,8 < cos (р< 0,866	не норм.	не норм.	3,5	2,7	2,7
		0,866 < cos <р< 0,9	не норм.	не норм.	не норм.	3,1	3,1
		0,9 < cos (р < 0,95	не норм.	не норм.	не норм.	4,1	4,1
		0,95 < cos (р < 1	не норм.	не норм.	не норм.	не норм.	не норм.
2	73-78, 89-96	0,5 < cos (р < 0,8	не норм.	не норм.	4,7	2,8	2,4
		0,8 < cos <р< 0,866	не норм.	не норм.	5,8	3,3	2,7
		0,866 < cos (р< 0,9	не норм.	не норм.	не норм.	3,8	3,1
		0,9 < cos (р < 0,95	не норм.	не норм.	не норм.	5,3	4,1
		0,95 < cos (р < 1	не норм.	не норм.	не норм.	не норм.	не норм.
3	19-32, 37- 46,48- 72	0,5 < cos <р < 0,8	не норм.	не норм.	2,8	2,1	2,1
		0,8 < cos (р< 0,866	не норм.	не норм.	з,з	2,4	2,4
		0,866 < cos <р< 0,9	не норм.	не норм.	не норм.	2,7	2,7
		0,9 < cos ср < 0,95	не норм.	не норм.	не норм.	3,6	3,6
		0,95 < cos <р < 1	не норм.	не норм.	не норм.	не норм.	не норм.
4	1-18, 35- 36, 47, 79-88	0,5 <cos <р < 0,8	не норм.	не норм.	4,6	2,6	2,1
		0,8 < cos < 0,866	не норм.	не норм.	5,6	3,1	2,4
		0,866 < cos <р< 0,9	не норм.	не норм.	не норм.	3,5	2,7
		0,9 < cos ф < 0,95	не норм.	не норм.	не норм.	4,9	3,6
		0,95 < cos ф < 1	не норм.	не норм.	не норм.	не норм.	не норм.
5	97,98	0,5 < cos ф < 0,8	не норм.	1,9	1,3	1,2	1,2
		0,8 < cos < 0,866	не норм.	2,2	1,5	1,3	1,4
		0,866 < cos ф< 0,9	не норм.	не норм.	1,7	1,5	1,5
		0,9 < cos ф < 0,95	не норм.	не норм.	2,3	1,9	2,0
		0,95 < cos ф < 1	не норм.	не норм.	не норм.	не норм.	не норм.

Основные технические характеристики АИИС КУЭ приведены в таблице 5. Таблица 5 - Основные технические характеристики АИИС КУЭ

Номер ИК	Наименование характеристики		Значение
1	2		3
97, 98	Номинальный ток:	первичный (Ihj)	1000 А
		вторичный (1н₂)	1 А
	Диапазон тока:	первичного (Ii)	от 10 до 1000 А
		вторичного (1₂)	от 0,01 до 1 А
	Номинальное напряжение:	первичное (Uhi)	110:^3 кВ
		вторичное (Uh₂)	100:л/3 В
	Диапазон напряжения:	первичное (Uhj)	от 104,5:^3 до 115,5:^3 кВ
		вторичное (Uh₂)	от 95:^3 до 105:^3 В
	Коэффициент мощности cos <р		от 0,5 до 1
	Номинальная нагрузка ТТ		30 В-А
	Допустимый диапазон нагрузки ТТ		от 7,5 до 30 В-А
	Допустимое значение cos <р₂ во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		100 В-А
	Допустимый диапазон нагрузки TH		от 25 до 100 В-А
33,34	Номинальный ток:	первичный (Ihi)	200 А
		вторичный (1н₂)	5 А
	Диапазон тока:	первичного (Ii)	от 2 до 200 А
		вторичного (1₂)	от 0,05 до 5 А
	Номинальное напряжение:	первичное (Uhi)	10:^3 кВ
		вторичное (Uh₂)	10(НЗ В
	Диапазон напряжения:	первичное (Uhj)	от 9,5:^3 до 10,5:л13 кВ
		вторичное (Uh₂)	от 95:^3 до 105:^3 В
	Коэффициент мощности cos (р		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимое значение cos ср₂ во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		50 В-А
	Допустимый диапазон нагрузки TH		от 12,5 до 50 В-А
93-96	Номинальный ток:	первичный (Ihi)	150 А
		вторичный (1н₂)	5 А
	Диапазон тока:	первичного (Ii)	от 7,5 до 150 А
		вторичного (1₂)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	10:^3 кВ
		вторичное (Uh₂)	100:^3 В
	Диапазон напряжения:	первичное (Uhi)	от 9,5*J3 до 10,5:^/3 кВ
		вторичное (Uh₂)	от 95:^3 до 105 :л/3 В
	Коэффициент мощности cos (р		от 0,5 до 1
	Номинальная нагрузка ТТ		10 В-А
	Допустимый диапазон нагрузки ТТ		от 2,5 до 10 В-А
	Допустимое значение cos срг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		75 В-А
	Допустимый диапазон нагрузки TH		от 18,75 до 75 В-А

89, 90	Номинальный ток:	первичный (1н[)	100 А
		вторичный (IH2)	5 А
	Диапазон тока:	первичного (Ii)	от 5 до 100 А
		вторичного (Ь)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	10:^3 кВ
		вторичное (UH2)	100:л/з В
	Диапазон напряжения:	первичное (Uhi)	от 9,5:^3 до 10,5:^3 кВ
		вторичное (UH2)	от 95:^3 до 105:^3 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		10 В-А
	Допустимый диапазон нагрузки ТТ		от 2,5 до 10 В-А
	Допустимое значение cos ср2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		75 В-А
	Допустимый диапазон нагрузки TH		от 18,75 до75 В-А
74-77	Номинальный ток:	первичный (Ihi)	75 А
		вторичный (1нг)	5 А
	Диапазон тока:	первичного (Ii)	от 3,75 до 75 А
		вторичного (h)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	10:>/3 кВ
		вторичное (UH2)	100:^3 В
	Диапазон напряжения:	первичное (Uhj)	от 9,5:^'3 до 10,5:л/3 кВ
		вторичное (UH2)	от 95:^3 до 105:л/3 В
	Коэффициент мощности cos (р		от 0,5 до 1
	Номинальная нагрузка ТТ		10 В-А
	Допустимый диапазон нагрузки ТТ		от 2,5 до 10 В-А
	Допустимое значение cos <р2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		75 В-А
	Допустимый диапазон нагрузки TH		от 18,75 до 75 В-А
91,92	Номинальный ток:	первичный (Ihi)	50 А
		вторичный (1нг)	5А
	Диапазон тока:	первичного (IQ	от 2,5 до 50 А
		вторичного (Ь)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	10:>/3 кВ
		вторичное (Инг)	100:л/з В
	Диапазон напряжения:	первичное (Uhj)	от 9,5:л/3 до 10,5:л13 кВ
		вторичное (UH2)	от 95:^3 до 105:^3 В
	Коэффициент мощности cos <р		от 0,5 до 1
	Номинальная нагрузка ТТ		10 В-А
	Допустимый диапазон нагрузки ТТ		от 2,5 до 10 В-А
	Допустимое значение cos <р2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		75 В-А
	Допустимый диапазон нагрузки TH		от 18,75 до 75 В-А
73,78	Номинальный ток:	первичный (Ihi)	40 А
		вторичный (IH2)	5 А
	Диапазон тока:	первичного (Ii)	от 2 до 40 А
		вторичного (Ь)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	10:д/3 кВ

		вторичное (UH2)	100:л/3 В
	Диапазон напряжения:	первичное (Uhi)	от 9,5:^3 до 10,5:"V3 кВ
	Диапазон напряжения:	вторичное (UH2)	от 95:^3 до 105:д/з В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		10 ВА
	Допустимый диапазон нагрузки ТТ		от 2,5 до 10 ВА
	Допустимое значение cos ср2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
	Номинальная нагрузка TH		75 ВА
	Допустимый диапазон нагрузки TH		от 18,75 до 75 В-А
41,50, 54, 59, 60	Номинальный ток:	первичный (Ihi)	200 А
	Номинальный ток:	вторичный (IH2)	5 А
	Диапазон тока:	первичного (IQ	от 2 до 200 А
	Диапазон тока:	вторичного (1г)	от 0,05 до 5 А
	Номинальное напряжение:	первичное (Uhj)	380 В
	Диапазон напряжения:	первичное (Uhj)	от 361 до 399 В
	Коэффициент мощности cos (р		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ср2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
27-32	Номинальный ток:	первичный (Ihj)	1500 А
	Номинальный ток:	вторичный (IH2)	5 А
	Диапазон тока:	первичного (Ii)	от 15 до 1500 А
	Диапазон тока:	вторичного (h)	от 0,05 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos <р2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
67-72	Номинальный ток:	первичный (Ihi) вторичный (1нг)	2500 А 5 А
	Диапазон тока:	первичного (Ii) вторичного (I2)	от 25 до 2500 А от 0,05 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В А
	Допустимое значение cos (рг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
83,84		первичный (Ihi)	1500 А
	Номинальный ток:	вторичный (1нг)	5 А
		первичного (Ii)	от 75 до 1500 А
	Диапазон тока:	вторичного (I2)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В

	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ф		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ф2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
3, 8, 47	Номинальный ток:	первичный (Ihi)	200 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (I])	от 10 до 200 А
	Диапазон тока:	вторичного (h)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhj)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ф		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ф2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
52	Номинальный ток:	первичный (Ihi)	150 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (IQ	от 1,5 до 150 А
	Диапазон тока:	вторичного (I2)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhj)	от 361 до 399 В
	Коэффициент мощности cos ф		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ф2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
4, 5, 9, Ю, 12, 14,15, 17	Номинальный ток:	первичный (Ihi)	600 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (Ii)	от 30 до 600 А
	Диапазон тока:	вторичного (I2)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ф		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ф2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
19-22, 25, 26, 43,44, 51,53, 55-58, 63-66	Номинальный ток:	первичный (Ihi)	600 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (Ii)	от 6 до 600 А
	Диапазон тока:	вторичного (I2)	от 0,05 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В

	Диапазон напряжения:	первичное (Uhj)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ГТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos срг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
37-40, 42,61, 62	Номинальный ток:	первичный (1н1)	400 А
	Номинальный ток:	вторичный (1н2)	5 А
	Диапазон тока:	первичного (11)	от 4 до 400 А
	Диапазон тока:	вторичного (12)	от 0,05 до 5 А
	Номинальное напряжение:	первичное (UhI)	380 В
	Диапазон напряжения:	первичное (UhI)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ср2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
11,13, 16,18	Номинальный ток:	первичный (1н 1)	400 А
	Номинальный ток:	вторичный (1н2)	5 А
	Диапазон тока:	первичного (11)	от 20 до 400 А
	Диапазон тока:	вторичного (12)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (UhI)	380 В
	Диапазон напряжения:	первичное (UhI)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ср2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
1,6	Номинальный ток:	первичный (Ihi)	300 А
1,6	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (Ii)	от 15 до 300 А
	Диапазон тока:	вторичного (Ь)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (UhQ	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В-А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos ср2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
23,24,	Номинальный ток:	первичный (Ihj)	300 А

45, 46, 48,49		вторичный (IH2)	5 А
	Диапазон тока:	первичного (Ii)	от 3 до 300 А
	Диапазон тока:	вторичного (Ь)	от 0,05 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos <р		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos <р2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
2,7	Номинальный ток:	первичный (Ihi)	250 А
	Номинальный ток:	вторичный (IH2)	5 А
	Диапазон тока:	первичного (Ii)	от 12,5 до 250 А
	Диапазон тока:	вторичного (h)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos (р		от 0,5 до 1
	Номинальная нагрузка ТТ		5 В*А
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 ВА
	Допустимое значение cos срг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
79, 80	Номинальный ток:	первичный (Ihi)	2000 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (Ii)	от 100 до 2000 А
	Диапазон тока:	вторичного (h)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhj)	от 361 до 399 В
	Коэффициент мощности cos <р		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 ВА
	Допустимое значение cos (р2 во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
35,36	Номинальный ток:	первичный (Ihi)	2500 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (Ii)	от 125 до 2500 А
	Диапазон тока:	вторичного (1г)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhj)	от 361 до 399 В
	Коэффициент мощности cos <р		от 0,5 до 1

	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 В-А
	Допустимое значение cos (рг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
85-88	ТТ	первичный (Ihi)	3000 А
	Номинальный ток.	вторичный (1нг)	5 А
		первичного (Ii)	от 150 до 3000 А
	Диапазон тока.	вторичного (Ь)	от 0,25 до 5 А
	Номинальное напряжение:	первичное (Uhi)	380 В
	Диапазон напряжения:	первичное (Uhi)	от 361 до 399 В
	Коэффициент мощности cos ср		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 ВА
	Допустимое значение cos срг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0
81,82	Номинальный ток:	первичный (Ihi)	4000 А
	Номинальный ток:	вторичный (1нг)	5 А
	Диапазон тока:	первичного (IQ	от 200 до 4000 А
	Диапазон тока:	вторичного (1г)	от 0,25 до 5 А
	Номинальное напряжение: Диапазон напряжения:	первичное (Uhi)	380 В
	Номинальное напряжение: Диапазон напряжения:	первичное (Uhj)	от 361 до 399 В
	Коэффициент мощности cos (р		от 0,5 до 1
	Номинальная нагрузка ТТ		5 ВА
	Допустимый диапазон нагрузки ТТ		от 1,25 до 5 ВА
	Допустимое значение cos (рг во вторичной цепи нагрузки ТТ		от 0,8 до 1,0

Надежность применяемых в системе компонентов:

электросчётчик СЭТ -4ТМ

- среднее время наработки на отказ не менее Т_ср = 140 000 ч,
- средний срок службы-30 лет;

электросчётчик Меркурий 230

- среднее время наработки на отказ не менее Т_ср = 90 0000 ч,
- средний срок службы-30 лет;

электросчётчик ПСЧ-4ТМ.05М

- среднее время наработки на отказ не менее Т_ср = 140 000 ч,
- средний срок службы-30 лет;

трансформатор тока (напряжения)

- среднее время наработки на отказ не менее Т_ср = 400 000 ч,
- среднее время восстановления работоспособности не более t_B - 2 ч;

Сервер

- среднее время наработки на отказ не менее Т_ср = 15843 ч,
- среднее время восстановления работоспособности не более t_B = 1 ч;

Надежность системных решений:

- резервирование питания с помощью устройства АВР;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации - участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи;

Регистрация событий:

в журнале счётчика:

- параметрирование;
- пропадания напряжения;
- коррекция времени;

журнал ИВК:

- параметрирование;
- попытка не санкционируемого доступа;
- коррекция времени;

Защищённость применяемых компонентов:

механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера.

защита на программном уровне информации при хранении, передаче, параметрировании:

- результатов измерений (при передаче, возможность использования цифровой подписи)
- установка пароля на счётчик;
- установка пароля на сервер;

Возможность коррекции времени в:

- электросчетчиках (функция автоматизирована);
- ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована);
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации АИИС КУЭ типографским способом.

Комплектность средств измерения

Комплектность АИИС КУЭ приведена в таблице 6. Таблица 6- Комплектность АИИС КУЭ

Наименование компонента системы	Номер в Гос.реестре средств измерений	Количество (шт.)
1	2	3
Счетчик электрической энергии трехфазный статический Меркурий 230 (модификации Меркурий 230 ART-03 PQCSIGDN и Меркурий 230 ART-00 PQCSIGDN), КТ 0,5S/l,0	23345-04	72/16
Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.05М, КТ 0,5S/l,0	36355-07	6
Счетчик электрической энергии многофункциональный СЭТ- 4ТМ.03(модификация СЭТ-4ТМ.03.09),КТ 0,5S/l ,0	27524-04	2
Счетчик электрической энергии многофункциональный СЭТ-4ТМ.03М (модификация СЭТ-4ТМ.03М.16), КТ 0,2S/0,5	36697-12	2
Трансформатор тока AGU123, КТ 0,2S	40087-08	6

Трансформатор тока СТЗ, СТ4, КТ 0,5	26070-06	39/15
Трансформатор тока CTR (модификация CTR 12), КТ 0,5	19690-03	6
Трансформатор тока ARM3/N2F, КТ 0,28	18842-09	6
Трансформатор тока Т-0,66, КТ 0,5S и его модификации Т-0,66 МУЗ, КТ 0,58; Т-0,66 МУЗ, КТ 0,5	36382-07	3/51/3
Трансформатор тока ТОП 0,66 УЗ, КТ 0,5	44142-11	6
Трансформатор тока ТПЛ-10 УЗ, КТ 0,5	1276-59	8
Трансформатор тока ТПЛ-Ю-М, КТ 0,5	22192-07	6
Трансформатор тока ТПЛ-10с, КТ 0,5	29390-05	2
Трансформатор тока ТС (модификация ТС -12), КТ 0,5	26100-03	24
Трансформатор тока ТСН (модификация ТСН-12), КТ 0,5S	26100-03	18
Трансформатор тока ТШП-0,66, КТ 0,5S	47512-11	24
Трансформатор тока ТШП-0,66УЗ, КТ 0,5S	44142-11	51
Трансформатор напряжения VRQ2n/S2, КТ 0,5	23215-02	6 ■
Трансформатор напряжения VCU123, КТ 0,2	53610-13	6
Трансформатор комбинированный ЗНТОЛП-НТЗ-Ю, КТ 0,5	55601-13	18
Устройство синхронизации системного времени УСВ-1	28716-05	1
Коммуникационный сервер HP Proliant ML370G5	1 комплект
Сервер БД Proliant DL360e Gen8	1 комплект
ПО «Энергосфера 7.0.64»	1 комплект
Наименование документации
Методика поверки МП 4222-06-7705939064-2016	1
Формуляр ФО 4222-06-7705939064-2016	1

Поверка

осуществляется в соответствии с документом о поверке-МП4222-06-7705939064-2016. «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии «Энергопромсбыт». Методика поверки, утвержденноцй ФБУ «Самарский ЦСМ» 25 марта 2016 г.

Знак поверки наносится на свидетельство о поверке в виде оттиска и (или) наклейки со штрих кодом и заверяется подписью поверителя.

Основные средства поверки - по НД на измерительные компоненты:

- трансформаторы тока по ГОСТ 8.217-2003;
- трансформаторы напряжения по ГОСТ 8.216-2011;
- счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М.16 в соответствии с методикой ИЛГШ.411152.145 РЭ1;
- счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05М в соответствии с методикой ИЛГШ.411152.146 РЭ1;
- счетчики электрической энергии многофункциональные СЭТ-4ТМ.03.09 в соответствии с методикой ИЛГШ.411152.124 РЭ1;
- счетчики электрической энергии трехфазные статические Меркурий 230 в соответствии с методикой поверки АВЛГ.411152.021 РЭ1;

-устройство синхронизации времени УСВ-1 в соответствии с документом «Устройство синхронизации времени УСВ-1. Методика поверки ВЛСТ 221.00.000 МП», утвержденным ФГУП «ВНИИФТРИ» 15.12. 2004 г;

- радиочасы МИР РЧ-01, ГР №27008-04;
- мультиметр «Ресурс-ПЭ-5». ГР № 33750-12.

Сведения о методиках (методах) измерений

Методы измерений, которые используются в системе автоматизированной информационноизмерительной коммерческого учёта электрической энергии «Энергопромсбыт» приведены в документе - «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учёта электрической энергии «Энергопромсбыт»-МВИ 4222-06-7705939064-2016. Методика (метод) аттестована ФБУ «Самарский ЦСМ» по ГОСТ Р 8.563-2009. Свидетельство об аттестации № 125/RA.RU 311290/2015/2016 от 14 марта 2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учёта электрической энергии «Энергопромсбыт»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия;

ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и 0,5 S.

ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии. (IEC 62053-23:2003, MOD)

Изготовитель

Общество с ограниченной ответственностью «Электроконтроль»

(ООО «Электроконтроль»).

Юридический адрес: 117449, Москва, ул. Карьер, д. 2, стр. 9.

Тел/факс: (495) 647-88-18. E-mail: info.elkontrol@gmail.com.

ИНН 7705939064

Модернизация системы автоматизированной информационно-измерительной коммерческого учёта электроэнергии «Энергопромсбыт» проведена Обществом с ограниченной ответственностью «Электроконтроль» (ООО «Электроконтроль»).

Юридический адрес: 117449, Москва, ул. Карьер, д. 2, стр. 9.

Тел/факс: (495) 647-88-18. E-mail: info.elkontrol@gmail.com.

ИНН 7705939064

Испытательный центр

Федеральное бюджетное учреждение «Самарский центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»).

Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16 ноября 2015 г

Адрес: 443013, пр. Карла Маркса,134, г. Самара, тел. (846)3360827, E-mail: smrc sm@saminfo.ru.

В части вносимых изменений

Адрес: 443013, пр. Карла Маркса,134, г. Самара, тел. (846)3360827, smrcsm@saminfo.ru.
