МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

17 июля 2019 г.                                             №   1694

Москва

О переоформлении, продлении свидетельства № 35428 об утверждении типа на комплекты термометров сопротивления ТЭМ-110 и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ТЭМ» от 14 мая 2019 г. № 041-19/МС приказываю:

• 1.  Внести изменения в описание типа комплектов термометров сопротивления ТЭМ-110, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40593-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу РАЖГ.405211.002

ПМ2-ЛУ с изменением №  1, утвержденному ФГУП «ВНИИМ

им. Д.И.Менделеева» 8 мая 2019 г., и распространить действие документа на комплекты термометров сопротивления ТЭМ-110, находящиеся в эксплуатации.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 35428 «Комплекты термометров сопротивления ТЭМ-110» на последующие 5 лет.

• 4. Переоформить свидетельство № 35428 об утверждении типа на комплекты термометров сопротивления ТЭМ-110, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 40593-09, в связи с переименованием изготовителя с ЗАО «ТЭМ», г. Санкт-Петербург на АО «ТЭМ», г. Санкт-Петербург и в связи с внесением изменений в документ на методику поверки.

• 5. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВГДЕ'НИЯ О СЕ Г-'Т 1-1ФИКА I i

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июля 2019 г. № 1694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термометров сопротивления ТЭМ-110

Комплекты термометров сопротивления ТЭМ-110 (далее - комплекты) предназначены для измерений разности температуры жидкости, транспортируемой по трубопроводам, путем погружения в измеряемую среду.

Принцип действия термометров основан на температурной зависимости сопротивления платинового пленочного резистора.

Комплекты состоят из двух подобранных по характеристикам термометров сопротивления ТЭМ-100, изготавливаемых по техническим условиям ТУ 4211-061-23041473-2008.

Термометры состоят из термочувствительного элемента со стандартизованной характеристикой зависимости сопротивления от температуры, помещенного в тонкостенную металлическую трубку, соединенную с клеммной головкой из пластмассы.

Термометры комплекта выпускаются класса "А" по ГОСТ 6651-2009 и обеспечивают измерение температуры в диапазоне от минус 50 до плюс 190 °С.

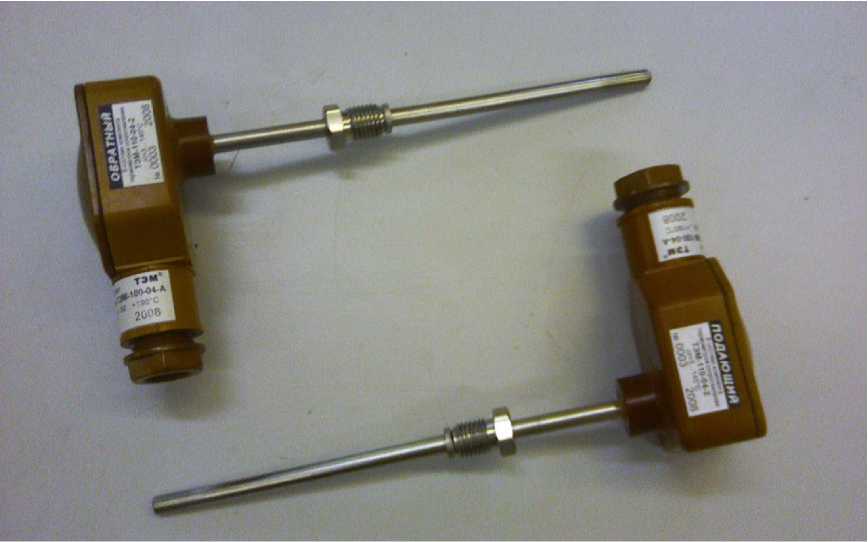

Общий вид комплекта ТЭМ-110 представлен на рисунке 1.

Рисунок 1 - Общий вид комплекта

Отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Конструктивные исполнения термометров комплекта

90

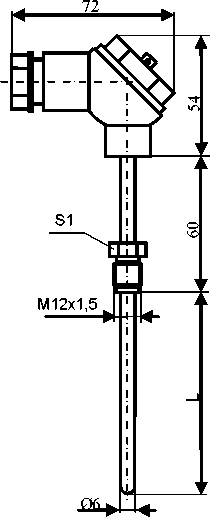

Рисунок 2

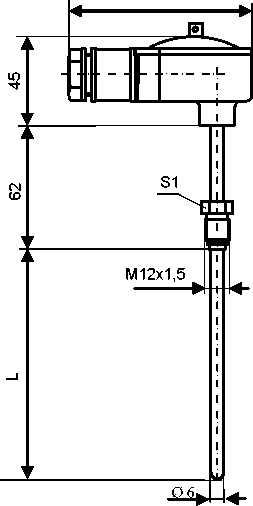

Рисунок 3

наносится на титульный лист эксплуатационной документации типографским способом и на шильдик, расположенный на головке термометров.

Комплектность средства измерений

Таблица 4 - Комплектность комплекта термометров ТЭМ-110

осуществляется по документу РАЖГ.405211.002 ПМ2 с изменением 1 «Комплекты термометров сопротивления ТЭМ-110. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 08.05.2019 г.

Основные средства поверки:

• - системы поверки термопреобразователей автоматизированные АСПТ, регистрационный номер в Федеральном информационном фонде средств измерений 19973-06;

• - термометры сопротивления платиновые вибропрочные эталонные ПТСВ, мод. ПТСВ-4, регистрационный номер в Федеральном информационном фонде средств измерений 32777-06;

• - термостаты жидкостные серии 7000, регистрационный номер в Федеральном информационном фонде средств измерений 40415-15 (мод. 7312 - для воспроизведения температуры 0 °C, мод. 7012 - для воспроизведения температуры +100 °C);

• - термостаты регулируемые, ТР-1М, регистрационный номер в Федеральном информационном фонде средств измерений 24473-08 (для воспроизведения температуры

+150 °C).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт комплекта термометров.

4

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 4211-064-23041473-2008. Комплекты термометров сопротивления ТЭМ-110

Акционерное общество «Теплоэнергомонтаж» (АО «ТЭМ»)

ИНН 7804012841

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, д.150

Юридический адрес: 195221, г. Санкт-Петербург, ул. Ключевая, д. 30, литер. А, помещение 2 (6-Н), 5 (6-Н)

Тел./факс: (812) 3244324, (812) 3246324

E-mail: komplekt@tem.spb.ru

Web-сайт: http://www.logika-consortium.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им.Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
