Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» января 2019 г. №37

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко»

Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко» предназначена для автоматизированного измерения количества в единицах массы светлых нефтепродуктов, линейных алкилбензолов, технических масел при наливе в автоцистерны при проведении учетных операций.

Система измерительная установки налива нефтепродуктов в автоцистерны на

ОАО «Танеко» (далее - система) осуществляет измерение массы и массового расхода светлых нефтепродуктов, линейных алкилбензолов, технических масел прямым методом динамических измерений с помощью счетчиков-расходомеров массовых кориолисовых ROTAMASS модели RCCT39.

Принцип действия системы заключается в измерении, преобразовании и обработке вычислителем измерительным MFX-4 входных импульсных сигналов, поступающих по измерительным каналам от первичных преобразователей массового расхода.

Система включает в себя семнадцать узлов учета, которые обеспечивают одновременный налив по восьми стоякам, панели управления (терминал MFX-4), операторские станции, сервер базы данных, принтеры, шкафы контроллерные.

Каждый узел учета состоит из следующих средств измерений: Счетчик-расходомер массовый кориолисовый ROTAMASS модели RCCT39 (регистрационный номер 27054-09, 27054-04), вычислитель измерительный MFX-4 (регистрационный номер 18035-09).

На каждом узле учета установлены фильтр газоотделитель типа APS-25-2, регулирующий клапан (тип 3241-7) нормально закрытого исполнения с пневмоприводом (тип 3277) и электропневматическим позиционером (тип 3767).

Управление процессом налива осуществляется дистанционно оператором с помощью операторской станции из помещения операторной.

Система представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного импортного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Система обеспечивает выполнение следующих основных функций:

• -  автоматизированное измерение массы отгруженных светлых нефтепродуктов, линейных алкилбензолов, технических масел, а так же индикацию, регистрацию, обработку и хранение измеренной информации;

• - управление процессом налива;

• - автоматический контроль количества налитого продукта;

• - архивирование и хранение данных по операциям отгрузки;

• - формирование отчётов;

• - защита системной информации от несанкционированного доступа к программным средствам и от изменения установленных параметров.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

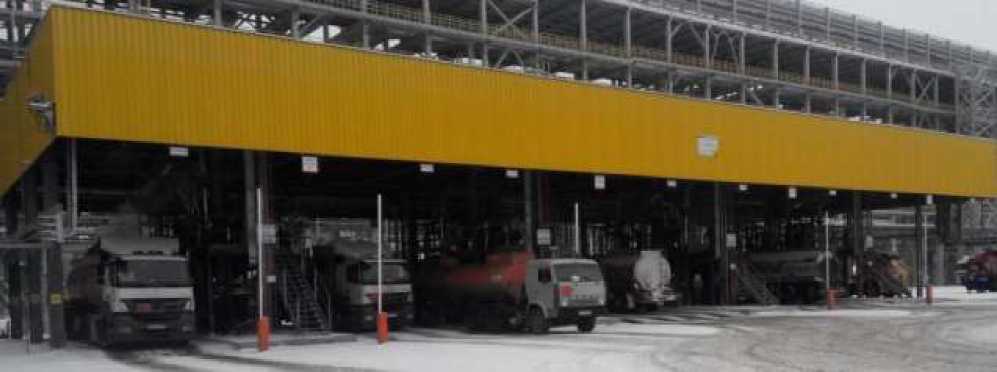

Рисунок 1 - Общий вид средства измерений

Пломбировку средств измерений, входящих в состав системы, осуществляют в соответствии с технической документацией данных средств измерений.

MFX 4 CONTROLLER

Место и способ пломбировки

Калибровочный переключатель, место нанесения знака поверки или пломбы в виде наклейки.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (далее - ПО) системы включает встроенное ПО вычислителей измерительных MFX-4, а также внешнее ПО операторской станции. ПО обеспечивает реализацию функций системы. Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.

ПО операторской станции и вычислителей измерительных MFX-4 защищено от несанкционированного доступа, изменения алгоритмов и установленных пар аметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Проверку подлинности и целостности ПО вычислителей измерительных MFX-4 проводят путем верификации скриптового файла конфигурационных параметров. Аппаратная защита вычислителей измерительных MFX-4 обеспечивается опломбированием калибровочных переключателей и корпуса.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 129-30151-2014 «Инструкция. ГСИ. Система измерительная установки налива нефтепродуктов в автоцистерны на ОАО «Танеко». Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 03.12.2014 г.

Основные средства поверки:

- установка поверочная средства измерений объема или массы УПМ2000, номинальная вместимость при 20 °С - 2000 дм³, пределы относительной погрешности при измерении объема ±0,05 %, пределы относительной погрешности при измерении массы ±0,04 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы с требуемой точностью.

Знак поверки наносится в соответствии с рисунком 1 и на свидетельство о поверке системы.

«Инструкция. ГСИ. Масса нефтепродуктов. Методика измерений системой измерительной установки налива нефтепродуктов в автоцистерны на ОАО «Танеко», аттестованная ГЦИ СИ ООО «Метрологический центр СТП», свидетельство об аттестации методики (метода) измерений №230-445/14 от 17.12.2014 г.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Техническая документация изготовителя

Mess- und Fordertechnik Gwinner G.m.b.H. & Co.

Адрес: 21035 Hamburg, Weidenbaumsweg, 91a, Германия

Телефон: +49 (0)40 72550-0

Web-сайт: www.mfx-systems.de

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО») ИНН 1651044095

Адрес: 423570, Республика Татарстан, г. Нижнекамск, Промзона Телефон: +7 (8555) 49-02-02, факс: +7 (8555) 49-02-00

Web-сайт: http://taneco.ru

E-mail: referent@taneco.ru

ГЦИ СИ ООО «Метрологический центр СТП»

Адрес: 420017, г. Казань, ул. Петербургская, д. 50, корп. 5

Телефон: +7 (843) 214-20-98, факс: +7 (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Аттестат аккредитации ГСИ СИ ООО «Метрологический центр СТП» по проведению испытаний средств измерений в целях утверждения типа № 30151-11 от 01.10.2011 г.

В части вносимых изменений

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: +7 (843) 214-20-98

Факс: +7 (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
