Номер по Госреестру СИ: 59749-15
59749-15 Частотомеры-счетчики импульсов модульные
(NI 6602, NI 6608, NI 6612, NI 6614, NI 6624)
Назначение средства измерений:
Частотомеры-счетчики импульсов модульные NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 предназначены для измерения частоты и периода сигналов, счета количества импульсов, генерации импульсов заданной частоты, синхронизации сигналов.

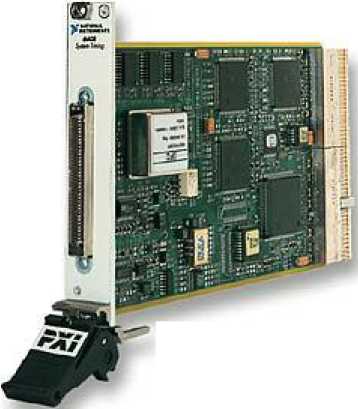

Внешний вид.
Частотомеры-счетчики импульсов модульные
Рисунок № 1

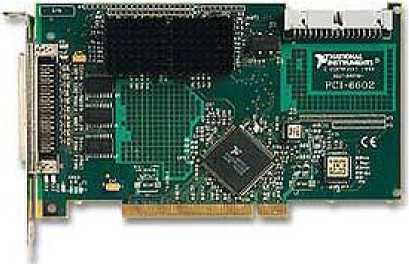

Внешний вид.
Частотомеры-счетчики импульсов модульные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 25.11.2024
Номер записи -
ID в реестре СИ - 372952
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, NI PXIe-6614, NI PXI-6224, NI 6624, NI 6614, NI 6612, NI 6608, NI 6602,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 114
Выдано извещений - 1
Кол-во периодических поверок - 74
Кол-во средств измерений - 9
Кол-во владельцев - 27
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2022.05.11 ПРИКАЗ_Об утверждении типов средств измерений (22)
№148 от 2015.02.06 Об утверждении типов средств измерений
№2798 от 2019.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
№1793 от 2020.11.03 об утверждении типа среств измерений
Наличие аналогов СИ: Частотомеры-счетчики импульсов модульные (NI 6602, NI 6608, NI 6612, NI 6614, NI 6624)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
59749-15 Частотомеры-счетчики импульсов модульные (NI 6602, NI 6608, NI 6612, NI 6614, NI 6624) Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
57413-14 Модули (RFS VXI) ООО Фирма "ИНФОРМТЕСТ" (РОССИЯ г. Москва, г. Зеленоград) |
Все средства измерений ООО Фирма "ИНФОРМТЕСТ"
