Номер по Госреестру СИ: 53905-13
53905-13 Измерители коэффициентов отражения и передачи модульные
(NI PXIe-5632)
Назначение средства измерений:
Измерители коэффициентов отражения и передачи модульные NI PXIe-5632 предназначены для измерения коэффициентов отражения и передачи в коаксиальных трактах.

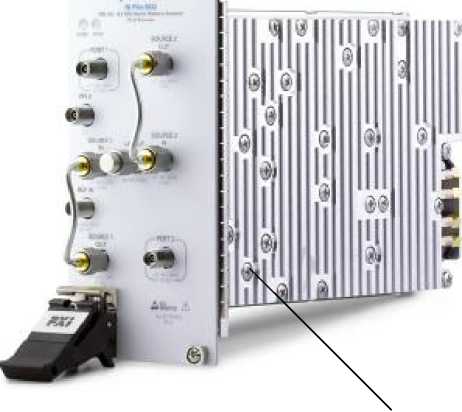

Внешний вид.
Измерители коэффициентов отражения и передачи модульные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.05.2023
Номер записи -
ID в реестре СИ - 366292
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, PXIe-5632, NI PXIe-5632, -,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 12
Кол-во средств измерений - 2
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№650 от 2013.06.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 53904-53955-13, 23909-13, 28829-13, 48082-13, 53956-53961-13)
№1027 от 2018.05.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№2287 от 2018.11.01 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Измерители коэффициентов отражения и передачи модульные (NI PXIe-5632)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "National Instruments Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53905-13 28.05.2023 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53913-13 28.05.2023 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54365-13 28.05.2023 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54366-13 28.05.2023 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55586-13 02.10.2023 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
55589-13 02.10.2023 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57389-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57391-14 01.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57392-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57580-14 01.04.2024 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57581-14 01.04.2024 |
Генераторы сигналов произвольной формы модульные, NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58297-14 15.07.2024 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59749-15 25.11.2024 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59845-15 25.11.2024 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71723-18 09.07.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71724-18 09.07.2024 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74862-19 23.04.2024 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74861-19 23.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74860-19 23.04.2024 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75842-19 20.08.2024 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75841-19 20.08.2024 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76762-19 28.11.2024 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76642-19 29.11.2024 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
78144-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78143-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78142-20 27.04.2025 |
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Кто поверяет Измерители коэффициентов отражения и передачи модульные (NI PXIe-5632)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 4 | 0 | 4 | 1 | 4 | 0 | 4 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители коэффициентов отражения и передачи модульные (NI PXIe-5632)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Тест-С.-Петербург Санкт-Петербург |
11508 | 11508 |
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска идентификационное наименование идентификационный номер версии |
А ио WELMEC 7.2 для категории U NI-VNA......................................................................................................................................................................................................................................................... 2.0.1 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации NI PXIe-5632.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям коэффициентов отражения и передачи модульным NI PXIe-5632ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
МИ 1700-87. ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02-18,00 ГГц.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1907-2013 «Измерители коэффициентов отражения и передачи модульные NI PXIe-5632», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва » 14.05.2013 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
меры КСВН 1.4 ± 0,1; 2.0 ± 0.1 диапазон частот от 10 МГц до 8,5 ГГц; относительная погрешность определения действительного значения КСВН 1.4 на частотах до 5 ГГц не более ± 1.5 %; на частотах от 5 до 8.5 ГГц не более ± 2 %; относительная погрешность определения действительного значения КСВН 2.0 на частотах до 5 ГГц не более ± 2 %; на частотах от 5 до 8.5 ГГц не более ± 3 % |
нагрузки с КСВН 1.4 ± 0.05; 2.0 ± 0.05 из комплекта мер КСВН и полного сопротивления ЭК9-140 диапазон частот от 0 до 4 ГГц; относительная погрешность определения действительного значения КСВН 1.4 не более ± 1 %. КСВН 2.0 не более ± 1.5 % нагрузки с КСВН 1.4 ± 0.05; 2.0 ± 0.05 из комплекта мер КСВН и полного сопротивления ЭК9-145 диапазон частот от 4 до 18 ГГц; относительная погрешность определения действительного значения КСВН не более ± 1 % |
аттенюатор 20 дБ диапазон частот от 10 МГц до 8.5 ГГц; погрешность определения действительного значения ослабления на частотах до 5 ГГц не более ± 0.1 дБ; на частотах от 5 до 8.5 ГГц не более ± 0.15 дБ; КСВН не более 1.25 |
аттенюатор коаксиальный Agilent 8191B-020 номинальное значение 20 дБ; погрешность определения действительного значения ослабления на частотах от 0 до 12.4 ГГц не более ± 0.09 дБ; КСВН на частотах от 0 до 8 ГГц не более 1.2 |
стандарт частоты относительная погрешность частоты 10 МГц не более ± Г10’8; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± Г10’10; уровень сигнала + 7 дБм |
частотомер разрешение на частоте 4 ГГц не хуже 100 Гц; вход внешней синхронизации 10 МГц |
частотомер электронно-счетный Agilent 53181A с опцией 050 разрешение 1 Гц на частоте 4 ГГц; вход внешней синхронизации 10 МГц |
Изготовитель
Компания “National Instruments Corporation”, США; 11500 North Morac Expway, Austin,Texas, 78759-3504, USA, тел. 1-512-683-0100, факс 1-512-683-9411, e-mail info@ni.com
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3;
тел./факс (499)154-74-86
Принцип действия измерителей коэффициентов отражения и передачи модульных NI PXIe-5632 основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется высокостабильным генератором на фиксированной частоте или в выбранной полосе частот с непрерывной либо однократной разверткой независимо в каждом из двух идентичных каналов. При двухпортовом подключении может быть выполнено одновременное измерение всех комплексных коэффициентов отражения и передачи S11, S22, S21, S12, либо измерение отдельно выбранных параметров. Представление комплексных параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части), а также в виде полного сопротивления на диаграмме Смита и группового времени задержки.
Управление режимами, задание форматов представления измерительной информации могут производиться с виртуальной панели или дистанционно по шине PXI Express.
Конструктивно измерители коэффициентов отражения и передачи модульные NI PXIe-5632 выполнены в виде экранированной печатной платы, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса. Плата устанавливается в слоты шасси с шиной PXI Express компании “National Instruments”.
Внешний вид измерителей коэффициентов отражения и передачи модульных NI PXIe-5632 показан на фотографии ниже. Пломбирование осуществляется путем нанесения специальной краски под винт на экранирующей панели. Знак поверки в виде наклейки размещается в свободной части лицевой панели.
место пломбирования
Лист № 2 Всего листов 5 По условиям эксплуатации измерители коэффициентов отражения и передачи модульные NI PXIe-5632 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 55 оС.
наименование и обозначение |
кол-во |
измеритель коэффициентов отражения и передачи модульный NI PXIe-5632 |
1 шт. |
компакт-диск с документацией и программным обеспечением NI-VNA |
1 шт. |
калибровочный модуль тип N или тип K |
по заказу |
принадлежности |
по заказу |
NI PXIe-5632. Руководство по эксплуатации 375885A-01R |
1 шт. |
методика поверки МП РТ 1907-2013 |
1 шт. |
измеряемые параметры: Sn, S22, S21, S12 | |
формы представления величин: модуль и фаза в полярных и декартовых координатах; КСВН; диаграмма Смита; групповое время задержки | |
диапазон частот |
от 300 кГц до 8,5 ГГц |
разрешение по частоте |
1 Гц |
относительная погрешность частоты опорного генератора З0 при температуре 23 ± 2 оС, не более |
± 2,5А0-6 |
относительный дрейф частоты опорного генератора ЗА за 1 год, не более |
± 3^10-6 |
дополнительная относительная погрешность Зт частоты опорного генератора в рабочем диапазоне температур, не более |
± V10-5 |
пределы допускаемой относительной погрешности установки частоты генератора |
± (§0 + Зу + N-5a), N — к-во лет с даты выпуска или подстройки |
дополнительная относительная погрешность частоты опорного генератора в диапазоне температур от 0 до + 55 оС, не более |
± V10-5 |
внешняя синхронизация частота сигнала уровень сигнала синусоидальной формы |
10 МГц ± 50 Гц от - 10 до + 3 дБм |
уровень мощности тестового сигнала генератора на частотах от 300 кГц до 6 ГГц на частотах от 6 до 8 ГГц на частотах от 8 до 8,5 ГГц |
от - 30 до + 15 дБм от - 30 до + 12 дБм от - 30 до + 10 дБм |
разрешение установки уровня тестового сигнала генератора |
0,01 дБ |
относительная погрешность уровня мощности тестового сигнала уровень 0 дБм прочие значения уровня, типовое значение |
генератора ± 1 дБм ± 2 дБм |
уровень гармонических составляющих тестового сигнала (при ур не более, типовое значение на частотах от 300 кГц до 50 МГц на частотах от 50 МГц до 8,5 ГГц |
овне сигнала 0 дБм),
|
полоса пропускания на промежуточной частоте (дискретно с шагом 1, 3, 5, 7) |
от 10 Гц до 500 кГц |
примечание 1. здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
максимальное количество точек отсчетов на траектории |
20001 |
максимальное количество усреднений |
4096 |
направленность измерительного моста после калибровки, не менее | |
на частотах до 5 ГГц |
42 дБ |
на частотах от 5 до 8,5 ГГц |
36 дБ |
динамический диапазон измерения коэффициента передачи (максимальный уровень тестового | |
сигнала, полоса пропускания на промежуточной частоте 10 Гц) | |
на частотах от 300 кГц до 500 кГц |
90 дБ, типовое значение |
на частотах от 500 кГц до 3 ГГц |
100 дБн |
на частотах от 3 до 6 ГГц |
110 дБн |
на частотах от 6 до 8 ГГц |
105 дБн |
на частотах от 8 до 8,5 ГГц |
90 дБ, типовое значение |
пределы допускаемой погрешности измерения модуля коэффициента передачи | |
(уровень тестового сигнала 0 дБм, полоса пропускания на промежуточной частоте 10 Гц) | |
от 0 до - 40 дБ на частотах до 5 ГГц |
± 0,25 дБ |
от 0 до - 30 дБ на частотах от 5 до 8,5 ГГц |
± 0,4 дБ |
пределы допускаемой погрешности измерений КСВН в поверяемых точках | |
(уровень тестового сигнала 0 дБм, полоса пропускания на промежуточной частоте 10 Гц) | |
при КСВН = 1,4 на частотах до 5 ГГц |
от - 4 до + 5 % |
при КСВН = 1,4 на частотах от 5 до 8,5 ГГц |
от - 6 до + 7,5 % |
при КСВН = 2,0 на частотах до 5 ГГц |
от - 6 до + 7,5 % |
при КСВН = 2,0 на частотах от 5 до 8,5 ГГц |
от - 10 до + 13,5 % |
тип соединителей | |
порт 1, порт 2 |
K(f) (2,92 мм), 50 Ом |
вход внешней синхронизации |
SMA(f) |
габаритные размеры (высота х глубина х толщина), мм |
130 х 216 х 60 |
масса, не более |
1290 г |
потребляемая мощность от шасси PXI Express, не более |
70 Вт |
рабочие условия применения |
группа 3 ГОСТ22261-94 |
температура окружающей среды |
от 0 до + 55 °C |
относительная влажность воздуха, без конденсата, не более |
от 10 до 90 % |
предельная высота над уровнем моря |
2000 м |
условия транспортирования и хранения | |
температура окружающей среды |
от - 40 до + 70 °C |
относительная влажность воздуха, без конденсата, не более |
от 5 до 95 % |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
примечание 2. здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня мощности на центральной частоте
