Номер по Госреестру СИ: 79181-20
79181-20 Нагрузки электронные
(RMX-400X)
Назначение средства измерений:
Нагрузки электронные серии RMX-400X (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока).
Внешний вид.
Нагрузки электронные
Рисунок № 1
Внешний вид.
Нагрузки электронные
Рисунок № 2
Внешний вид.
Нагрузки электронные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения «низкий» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RMX-400X |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные документы, устанавливающие требования к нагрузкам электронным серии RMX-400X
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140"16 до 100 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Поверка
Поверкаосуществляется по документу ПР-09-2020МП «ГСИ. Нагрузки электронные серии RMX-400X. Методика поверки», утвержденному АО «ПриСТ» 06.07.2020 г.
Основные средства поверки:
-
- источник питания постоянного тока Gen 600-4 (Госреестр № 46742-11);
-
- источник питания постоянного тока Gen 10-1000 (Госреестр № 46686-11);
-
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по
ГОСТ 8.027-2001);
- шунт токовый PCS-71000 (Госреестр № 61767-15, 2 разряд по поверочной схеме, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Компания «National Instruments Corporation», Венгрия
Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
Телефон/факс: + 36-52-515-400
Адрес производства: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan, Good Will Instrument Co.
Заявитель
Общество с ограниченной ответственностью «Нэшнл Инструментс Рус»
(ООО «ЭнАй Рус»)
Адрес: г. Москва, ул. Озерная, дом 42, офис 1201
Телефон/факс: +7(495) 783-68-51
Web-сайт: http://www.ni.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку. На передней панели расположены регуляторы напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, кнопки управления, гнезда подключения. На задней панели нагрузок дополнительно имеются клеммы для приема сигналов от внешнего устройства, а также разъемы для параллельного соединения нагрузок, интерфейсы дистанционного управления USB, RS-232 и LAN (в зависимости от конфигурации).
Нагрузки изготавливаются в следующих модификациях: RMX-4003, RMX-4004, RMX-4005, RMX-4006. Модификации нагрузок отличаются максимальной электрической мощностью, диапазонами силы тока и напряжения. Нагрузки являются модульными и предназначены для работы только в составе шасси RMX-4000 - на 2 модуля или RMX-4002 -на 4 модуля.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Общий вид нагрузок и место нанесения знака утверждения типа представлены на рисунках 1 и 2. На рисунке 3 приведена схема пломбировки от несанкционированного доступа. Пломба наносится на один из крепежных винтов на корпусе шасси. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

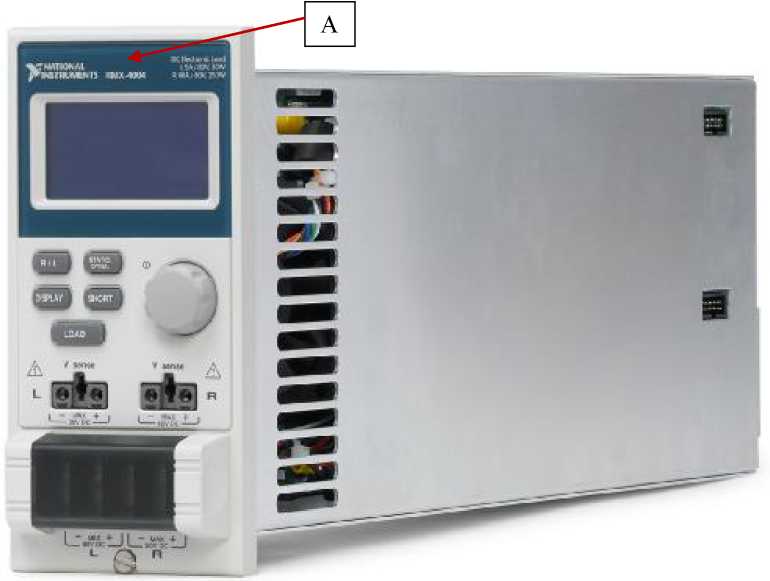

Рисунок 1 - Общий вид нагрузок и схема нанесения знака утверждения типа (А)
А

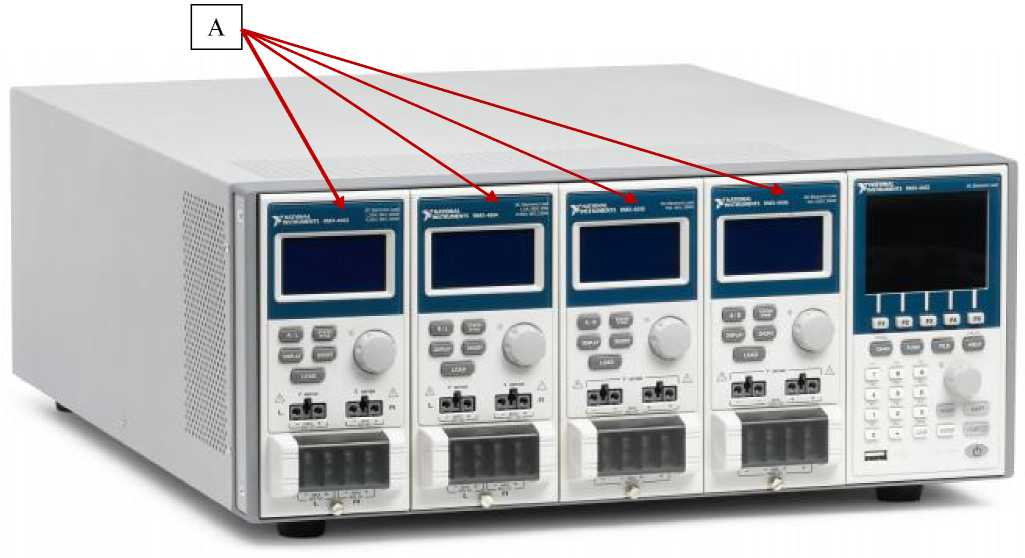

Рисунок 2 - Общий вид нагрузок - модификации RMX-4003, RMX-4004, RMX-4005, RMX-4006 в шасси RMX-4002 и схема нанесения знака утверждения типа (А)
Б
с?
■

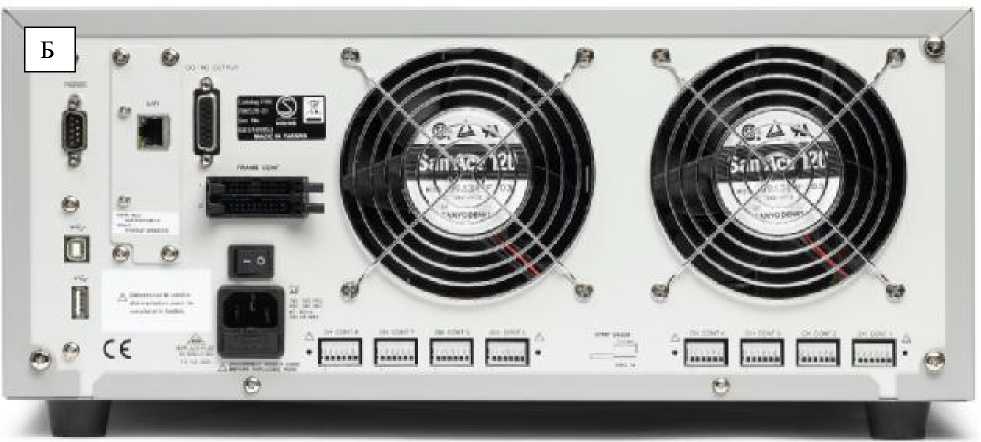

Рисунок 3 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Основные метрологические характеристики нагрузок в режиме стабилизации силы постоянного тока
Модификация |
Диапа- зоны1) |
Верхние пределы установки силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
RMX-4003 |
L (канал L, R) |
2 |
0,1 |
±(0,00Ыуст+0,001 '1пред) |
H (канал L, R) |
20 |
1 |
±(0,001- 1уст+0,002 • 1пред) | |
RMX-4004 |
H(канал L) |
5 |
0,125 |
±(0,00Ь1уст+0,001 '!пред) |
L(канал R) |
4 |
0,1 | ||
H(канал R) |
40 |
1 |
±(0,001- 1уст+0,002 • 1пред) | |
RMX-4005 |
L |
7 |
0,2 |
±(0,00Ь1уст+0,001 '1пред) |
H |
70 |
2 |
±(0,001- 1уст+0,002 • 1пред) | |
RMX-4006 |
L |
1 |
0,05 |
±(0,00Ь1уст+0,001 '1пред) |
H |
10 |
0,5 |
±(0,001- 1уст+0,002 • 1пред) | |
Примечания - здесь и далее 1) - диапазоны установки силы постоянного тока: L - Low (Низкий диапазон) H - High (Высокий диапазон) 1уст - установленное значение силы постоянного тока в нагрузке, А 1пред - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона L принимается равным диапазону H), А |
Таблица 3 - Основные метрологические характеристики нагрузок в режиме стабилизации напряжения постоянного тока
Модификация |
Верхние пределы установки напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
RMX-4003 |
80 |
2 |
±(0,0005^иуст+0,001^ипред) |
RMX-4004 | |||
RMX-4005 |
80 | ||
RMX-4006 |
500 |
10 | |
Примечания - здесь и далее иуст - установленное значение напряжения постоянного тока в нагрузке, В ипред - значение верхнего предела установки напряжения постоянного тока в нагрузке, В |
Таблица 4 - Основные метрологические характеристики нагрузок в режиме стабилизации электрического сопротивления
Модификация |
Диапазоны |
Верхние пределы установки электрического сопротивления |
Пределы допускаемой абсолютной погрешности установки электрического сопротивления2^ См |
RMX-4003 |
L (16 В, 100 Вт) |
от 0,075 до 300 Ом |
±(0,005^S+0,001) |
H (80 В, 100 Вт) |
от 3,75 Ом до 15 кОм1) |
±(0,005^S+0,001) | |
RMX-4004 |
L (16 В, 30 Вт) (канал L) |
от 0,3 Ом до 1,2 кОм1) |
±(0,002^S+0,001) |
H (80 В, 30 Вт) (канал L) |
от 15 Ом до 60 кОм1) |
±(0,001-S+0,001) | |
L (16 В, 250 Вт) (канал R) |
от 0,0375 до 150 Ом |
±(0,002^S+0,001) | |
H (80 В, 250 Вт) (канал R) |
от 1,875 Ом до 7,5 кОм1) |
±(0,001-S+0,001) | |
RMX-4005 |
L (16 В, 350 Вт) |
от 0,025 до 100 Ом |
±(0,002^S+0,001) |
H (80 В, 350 Вт) |
от 1,25 Ом ' до 5 кОм1) |
±(0,001-S+0,001) | |
RMX-4006 |
L (125 В, 350 Вт) |
от 1,25 Ом до 5 кОм1) |
±(0,002-S+0,002) |
H (500 В, 350 Вт) |
от 50 Ом до 200 кОм1) |
±(0,001-S+0,0005) | |
Примечания
S - значение проводимости, полученное расчетным способом из установленного значения сопротивления Яуст: S=1/RVct, См |
Таблица 5 - Основные метрологические характеристики нагрузок при измерении электрической
мощности постоянного тока
Модификация |
Диапазоны |
Верхние пределы установки мощности постоянного тока, Вт |
Разрешение, мВт |
Пределы допускаемой абсолютной погрешности измерений мощности постоянного тока, Вт |
RMX-4003 |
L |
10 |
1 |
±(0,001<Ризм+0,001<Рпред1)) |
H |
100 |
10 | ||
RMX-4004 |
L(канал L) |
30 |
1 | |
L (канал R) |
25 |
1 | ||
H (канал R) |
250 |
10 | ||
RMX-4005 |
L |
35 |
1 | |
H |
350 |
10 | ||
RMX-4006 |
L |
35 |
1 | |
H |
350 |
10 | ||
Примечания Ризм - значение мощности постоянного тока, измеренное нагрузкой, Вт Рпред - значение верхнего предела мощности (расчетное значение), Вт 1) Р пред = ипред '1 пред |
Таблица 6 - Основные метрологические характеристики нагрузок при измерении силы
постоянного тока
Модификация |
Диапазоны |
Верхние пределы измерений силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
RMX-4003 |
L |
2 |
0,04 |
±(0,0005^ 1изм+0,0005 • 1пред) |
H |
20 |
0,4 | ||
RMX-4004 |
H(канал L) |
5 |
0,1 | |
L(канал R) |
4 |
0,08 | ||
H(канал R) |
40 |
0,8 | ||
RMX-4005 |
L |
7 |
0,14 | |
H |
70 |
1,4 | ||
RMX-4006 |
L |
1 |
0,02 | |
H |
10 |
0,2 | ||
Примечания 1изм - значение силы постоянного тока, измеренное нагрузкой, А 1пред - значение верхнего предела измерений силы постоянного тока диапазона H, А |
Таблица 7 - Основные метрологические характеристики нагрузок при измерении напряжения
постоянного тока
Модификация |
Диапазоны |
Верхние пределы измерений напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
1 |
2 |
3 |
4 |
5 |
RMX-4003 |
L |
16 |
0,32 |
±(0,00025^изм+0,00025^пред) |
H |
80 |
1,6 | ||
RMX-4004 |
L(канал L) |
16 |
0,32 | |
H(канал L) |
80 |
1,6 | ||
L(канал R) |
16 |
0,32 | ||
Н(канал R) |
80 |
1,6 |
Продолжение таблицы 7
1 |
2 |
3 |
4 |
5 |
RMX-4005 |
L |
16 |
0,32 |
±(0,00025^+0,00025 •ипред) |
H |
80 |
1,6 | ||
RMX-4006 |
L |
125 |
2,5 | |
H |
500 |
10 | ||
Примечания иизм - значение напряжения постоянного тока, измеренное нагрузкой, В ипред - значение верхнего предела измерений напряжения постоянного тока, В |
Таблица 8 - Основные технические характеристики нагрузок
Наименование характеристики |
Значение характеристики |
Габаритные размеры (ширина высота глубина), мм, не более - нагрузка RMX-4003, RMX-4004, RMX-4005, RMX-4006 |
82x172x475 |
- шасси RMX-4000 |
272x201x581 |
- шасси RMX-4002 |
436x201x581 |
Масса, кг, не более - нагрузка RMX-4003, RMX-4004, RMX-4005, RMX-4006 |
3,8 |
- шасси RMX-4000 |
9,5 |
- шасси RMX-4002 |
13,2 |
Значение напряжение питающей сети, В |
от 90 до 250 |
Частота питающей сети, Гц |
от 47 до 63 |
Нормальные условия измерений: - температура окружающего воздуха, !С |
от +20 до +30 |
- относительная влажность воздуха, %, не более |
80 |
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
