Номер по Госреестру СИ: 48201-11
48201-11 Генераторы сигналов произвольной формы модульные
(NI PXIe-5451)
Назначение средства измерений:
Генераторы сигналов произвольной формы модульные NI PXIe-5451 предназначены для воспроизведения сигналов сложной и произвольной формы, в том числе квадратурных сигналов (I/Q), что позволяет использовать их в качестве внешнего источника для векторной модуляции генераторов СВЧ сигналов.
Внешний вид.
Генераторы сигналов произвольной формы модульные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.09.2026
Номер записи - 137239
ID в реестре СИ - 359639
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Генераторы сигналов произвольной формы модульные NI PXIe-5451, Генератор сигналов произвольной формы модульный NI PXIe-5451, Без модификаций, PXIe-5451, NI PXIe-5451, NI PXI-5451, -,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 435
Выдано извещений - 2
Кол-во периодических поверок - 281
Кол-во средств измерений - 81
Кол-во владельцев - 33
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№6304 от 2011.11.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 48190-11 по 48214-11)
№1344 от 2016.09.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1794 от 2021.08.16 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Генераторы сигналов произвольной формы модульные (NI PXIe-5451)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "National Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Генераторы сигналов произвольной формы модульные (NI PXIe-5451)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "НПО "СТРЕЛА" (RA.RU.314701) | 15 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| АО "ПРИСТ" (RA.RU.312058) | 68 | 2 | 0 | 57 | 1 | 64 | 0 | 56 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 53 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| АО "ЗРТО" (1513) | 8 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 87 | 3 | 20 | 60 | 0 | 79 | 20 | 59 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НПО "СТРЕЛА" (RA.RU.314701) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 24 | 7 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 8 | 0 | 8 | 0 | 7 | 0 | 7 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 57 | 2 | 52 | 0 | 19 | 0 | 19 | ||
| ОАО "Завод радиотехнического оборудования" (1513) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПриСТ" (RA.RU.312058) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Завод радиотехнического оборудования" | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ПАО "НПП "ИМПУЛЬС" (РОСС RU.0001.310161) | 28 | 14 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 5 | 2 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 7 | 0 | 9 | 0 | 3 | 0 | 3 |
Стоимость поверки Генераторы сигналов произвольной формы модульные (NI PXIe-5451)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 6253 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
904 | 6253 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
8718 | 6253 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6390 | 6253 |
Программное обеспечение
Пакет программного обеспечения NI-FGEN устанавливается на жесткий диск внешнего контроллера с интерфейсом PXI Express и работает под управлением операционной системы Windows. Программное обеспечение выполняет функции управления режимами работы и сервисные функции.
По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере в энергонезависимой памяти EEPROM, а также передачи и хранения измерительных данных в памяти контроллера. Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей управления режимами, реализации автоматизированного режима и программирования может быть использовано приложение National Instruments LabVIEW, поставляемое по отдельному заказу.
|
класс (уровень) защиты |
класс риска C по WELMEC 7.2 для категории U уровень С по МИ 3286-2010 | |
|
идентификационное наименование |
идентификационный номер версии |
алгоритм проверки идентификационного номера версии |
|
NI-FGEN |
2.X.Y; где X - целое число > 8; Y - целое число > 0 |
автоматическое вычисление контрольных сумм и хеширование с представлением результата в виде идентификационных данных (наименование, серийный номер, номер версии пакета программного обеспечения) |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится экранирующую панель генераторов сигналов произвольной формы модульных NI PXIe-5451 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «373313M-01R. Генераторы сигналов произвольной формы модульные NI PXIe-5451. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы модульным NI PXIe-5451
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление мероприятий государственного контроля и надзора (в сфере электросвязи).
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1611-2011. Генераторы сигналов произвольной формы модульные NI PXIe-5451. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.10.2011 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
вольтметр цифровой абсолютная погрешность измерения постоянного напряжения U не более: от 1 до 100 мВ ± (Р10'3 U + 100 мкВ), от 100 мВ до 1 В ± (Р10'3 U + 200 мкВ), от 1 до 5 В ± (Р10'3 U + 1 мВ); абсолютная погрешность измерения переменного напряжения U на частоте 50 кГц не более: от 1 до 500 мВ ± (Р10'3 U + 300 мкВ), от 0,5 до 3,6 В ± (Р10'3 U + 1,2 мВ) |
мультиметр цифровой NI PXI-4071 абсолютная погрешность измерения постоянного напряжения U не более: на пределе 100 мВ ± (2040‘6 U + 0,8 мкВ), на пределе 1 В ± (1540'6 U + 0,8 мкВ), на пределе 10 В ± (1240'6 U + 5 мкВ); абсолютная погрешность измерения переменного напряжения U на частоте 50 кГц не более: на пределе 50 мВ ± (740‘4 U + 10 мкВ), на пределе 500 мВ ± (640‘4 U + 50 мкВ), на пределе 5 В ± (640‘4 U + 500 мкВ) |
|
осциллограф цифровой полоса пропускания не менее 2 ГГц |
осциллограф цифровой Tektronix DPO7254 полоса пропускания 2,5 ГГц |
|
частотомер относительная погрешность измерения частоты 10 МГц не более ± 240'5 |
частотомер электронно-счетный Agilent 53131A |
|
диапазон частот до 225 МГц; относительная погрешность измерения частоты не более ± 1 • 10-6 |
|
измеритель поглощаемой мощности относительная погрешность измерения уровня мощности 0,1 мВт на частотах от 50 кГц до 150 МГц не более ± 10 % |
преобразователь измерительный Rohde & Schwarz NRP-Z91 диапазон частот от 9 кГц до 6 ГГц; динамический диапазон от 0,2 нВт до 0,2 Вт; относительная погрешность измерения уровня мощности не более ± 6 % |
Изготовитель
Компания “National Instruments Corporation” (США); 11500 North Morac Expway,
Austin, Texas, 78759-3504, USA; тел./факс 1-512-683-8000, e-mail info@ni.com
Заявитель
ЗАО «АКТИ-Мастер»;
125047, Москва, ул. Александра Невского, 19/25, стр. 1; тел./факс (499)154-74-86
Принцип действия генераторов сигналов произвольной формы модульных NI PXIe-5451 основан на прямом цифровом синтезе сигналов с использованием внутреннего устройства памяти, цифро-аналоговых преобразователей с разрешением 16 бит и программируемых аттенюаторов. Выходное напряжение формируется в двух каналах “CH 0” и “CH 1”, каждый из которых имеет выходы прямого (“CH+”) и инверсного (“CH-”) сигналов. Имеется режим формирования квадратурных сигналов (“I” на канале “CH 0” и “Q” на канале “CH 1”).
Конструктивно генераторы сигналов произвольной формы модульные NI PXIe-5451 выполнены в виде сборки печатных плат, высокочастотная часть которой закрыта экранирующими панелями. На лицевой панели платы установлены сигнальные разъемы, на задней панели находится разъем интерфейса для установки в шасси PXI Express.

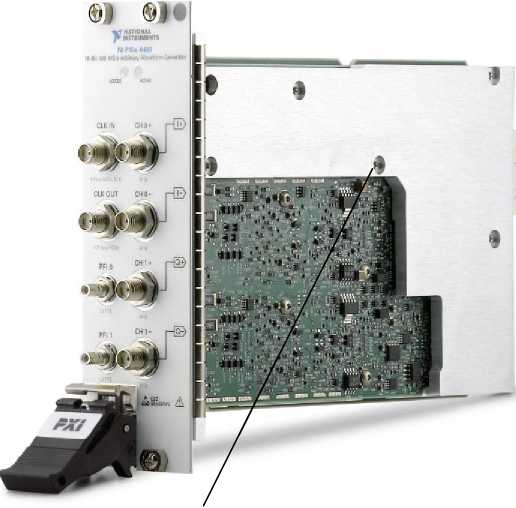

Внешний вид генераторов сигналов произвольной формы модульных NI PXIe-5451 с указанием места пломбирования от несанкционированного доступа показан на фотографии ниже. Пломбирование осуществляется путем нанесения специальной краски под винт на экранирующей панели. Знак поверки в виде наклейки размещается в свободной части экранирующей панели.
место пломбирования
По техническим требованиям генераторы сигналов произвольной формы модульные NI PXIe-5451 соответствуют группе 3 ГОСТ 22261-94.
|
наименование и обозначение |
кол-во |
|
генератор сигналов произвольной формы модульный NI PXIe-5451 |
1 шт. |
|
кабель соединительный SMB-BNC |
1 шт. |
|
компакт-диск с документацией и программным обеспечением NI-FGEN |
1 шт. |
|
компакт-диск с программой “NI Analog Waveform Editor” |
1 шт. |
|
компакт-диск с программой “NI Modulation Toolkit” |
1 шт. |
|
руководство по эксплуатации на английском языке 373313M-01 |
1 шт. |
|
руководство по эксплуатации на русском языке 373313M-01R |
1 шт. |
|
методика поверки МП РТ 1611-2011 |
1 шт. |
|
количество каналов 1 |
2 |
|
верхняя частота диапазона по уровню 3 дБ синусоидальная форма прямоугольная форма пилообразная и треугольная формы |
135 МГц 150 МГц 20 МГц |
|
разрешение цифро-аналогового преобразователя |
16 бит |
|
выходное сопротивление канала при однополярном включении |
50 Ом |
|
максимальная амплитуда сигнала (п-п 2) | |
|
при однополярном включении на нагрузку 50 Ом на нагрузку > 1 МОм |
2,5 В 5 В |
|
при дифференциальном включении на нагрузку 50 Ом на нагрузку > 1 МОм |
5 В 10 В |
|
минимальная амплитуда сигнала (п-п) | |
|
при однополярном включении на нагрузку 50 Ом на нагрузку > 1 МОм |
1,76 мВ 3,52 В |
|
при дифференциальном включении на нагрузку 50 Ом на нагрузку > 1 МОм |
3,52 мВ 7,05 мВ |
|
разрешение установки амплитуды сигнала |
4 разряда |
1. каждый из каналов имеет прямой и инверсный выходы, что позволяет осуществлять однополярное (несимметричное) либо дифференциальное (симметричное) включение нагрузки
2. здесь и далее «п-п» обозначает размах напряжения от пика до пика
|
пределы допускаемой абсолютной погрешности установки постоян-3 ного напряжения U= при однополярном включении при дифференциальном включении |
± (0,008-U= + 0,5 мВ) ±(0,012-U=+ 1 мВ) |
|
разность значений постоянного напряжения U= на каналах при дифференциальном включении 3 |
± (0,0132-U= + 1,75 мВ) |
|
4 диапазон установки постоянного напряжения смещения на нагрузку 50 Ом на нагрузку > 1 МОм |
± 1 В ±2В |
|
разрешение установки напряжения смещения |
4 разряда |
|
пределы допускаемой абсолютной погрешности установки напряжения смещения U0 3 в диапазоне R |
±(O,OO15-Uo + 0,0004-R + 1,25 мВ) |
|
пределы допускаемой абсолютной погрешности установки уровня переменного напряжения (скз 5) U~ на частоте 50 кГц 3 при однополярном включении при дифференциальном включении |
± (0,008/U~+ 1 мВ) ± (0,008-U + 1,5 мВ) |
|
разность значений переменного напряжения (скз) U~ на каналах при дифференциальном включении, не более 3 |
± (0,002/U~+ 0,1 мВ) |
|
неравномерность амплитудно-частотной характеристики с коррекцией 6, не более, типовые значения на частотах до 60 МГц на частотах до 135 МГц |
± 3,5 % ± 6 % |
|
фазовый сдвиг сигналов между каналами, не более |
± 50 пс |
|
длительность фронта и среза сигнала прямоугольной формы, не более без коррекции частотной характеристики с коррекцией частотной характеристики |
1,5 нс 3 нс |
|
пределы допускаемой относительной погрешности установки частоты сигнала при синхронизации от внутреннего генератора |
± 0,01 % |
|
параметры входа внешней синхронизации частота сигнала амплитуда сигнала (п-п) входное сопротивление |
от 1 до 400 МГц от 0,55 до 4,5 В 50 Ом |
|
параметры выхода синхронизации частота сигнала амплитуда сигнала (п-п) на нагрузку 50 Ом |
от 0,1до 400 МГц не менее 0,7 В |
|
объем внутренней памяти (по выбору при заказе) |
125 Мбайт; 512 Мбайт 2 Гбайт |
|
тактовая частота (скорость выборки) сигналов |
от 12,2 кГц до 400 МГц |
|
тип выходных высокочастотных соединителей |
SMA(f) |
|
тип соединителей входа и выхода синхронизации |
SMB(f) |
|
потребляемая мощность от шасси PXI Express, не более |
41,4 Вт |
|
габаритные размеры высота глубина толщина |
130 мм 216 мм 40 мм |
3. при температуре в пределах ± 5 °C от температуры, при которой была выполнена процедура
автоподстройки (self-calibrate)
4. комбинация значений амплитуды напряжения и напряжения смещения, при которой пиковое значение сигнала превышает 3,2 В, может вызвать ограничение сигнала
5. «скз» обозначает среднеквадратическое значение переменного напряжения
6. с введением функции коррекции максимальная амплитуда сигнала составляет 70 % от максимальной амплитуды сигнала без коррекции
|
масса, не более |
550 г |
|
рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
от 0 до + 55 °C от 10 до 90 % 2000 м (при + 25 °C) |
|
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более |
от - 25 до + 85 °C от 5 до 95 % |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
