Номер по Госреестру СИ: 53103-13
53103-13 Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные
(NI PXI-6238, NI PXI-6239)
Назначение средства измерений:
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные NI PXI-6238, NI PXI-6239 предназначены для измерения и воспроизведения силы тока в электрических цепях, в том числе для измерения силы тока с выхода первичных измерительных преобразователей различных величин.

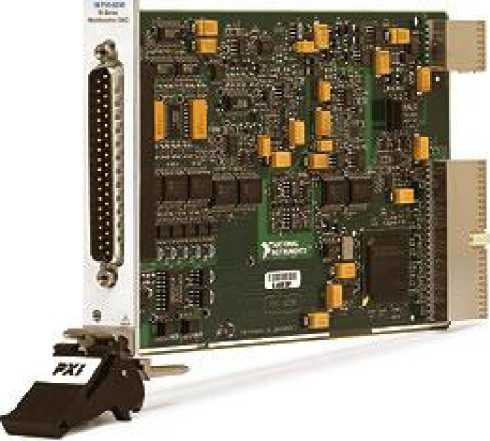

Внешний вид.
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.02.2023
Номер записи - 142986
ID в реестре СИ - 365386
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
NI PXI-6239, NI PXI-6238, NI 6239,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№336 от 2013.04.01 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53097-13 по 53130-13,35688-13,53121-13,53132-13,44693-13,53133-13 по 53136-13,36003-07)
№188 от 2018.02.01 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные (NI PXI-6238, NI PXI-6239)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "National Instruments Corporation"
|
№ в реестре cрок св-ва |
