Номер по Госреестру СИ: 45501-10
45501-10 Модули измерительные для резистивных мостовых схем
(NI PXI-4220, NI PXIe-4330, NI PXIe-4331)
Назначение средства измерений:
Модули измерительные для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI PXIe-4331 (далее - модули) предназначены для измерения электрического напряжения в полных, 1/2 и 1/4 резистивных мостовых схемах.
Внешний вид.
Модули измерительные для резистивных мостовых схем
Рисунок № 1
Внешний вид.
Модули измерительные для резистивных мостовых схем
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 29.06.2025
Номер записи -
ID в реестре СИ - 356486
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, ДС - 160, PXIe-4330, NI PXIe4330, NI PXIe-4331, NI PXIe-4330, NI PXI-4220, NI PXIe-4330, NI PXIe-4331, NI PXI-4220,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 187
Выдано извещений - 0
Кол-во периодических поверок - 118
Кол-во средств измерений - 11
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№878 от 2015.07.24 О продлении срока действия свидетельств об утверждении типа средств измерений
№1135 от 2020.06.29 ПРИКАЗ продление типов СИ 17 шт
Наличие аналогов СИ: Модули измерительные для резистивных мостовых схем (NI PXI-4220, NI PXIe-4330, NI PXIe-4331)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45501-10 Модули измерительные для резистивных мостовых схем (NI PXI-4220, NI PXIe-4330, NI PXIe-4331) Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
46517-11 Комплексы измерительные магистрально-модульные (MIC-M) ООО "НПП "Мера" (РОССИЯ г.Мытищи) |
|
45501-10 Модули измерительные для резистивных мостовых схем (NI PXI-4220, NI PXIe-4330, NI PXIe-4331) Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
64268-16 Источники питания (ИП-400) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
|
45501-10 Модули измерительные для резистивных мостовых схем (NI PXI-4220, NI PXIe-4330, NI PXIe-4331) Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
64052-16 Мезонины тензометрические (МТМ8) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1) |
Все средства измерений ООО "VXI-Системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Мезонины тензометрические (МТМ8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ОКБ "НОВАТОР" (RA.RU.311408) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 38 | 10 | 0 | 38 | 0 | 0 | 0 | 0 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 10 | 1 | 5 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "ОКБ "НОВАТОР" (RA.RU.311408) | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| АО "ПриСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 25 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ЦАГИ (РОСС СОБ 3.00082.2013) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 22 | 1 | 0 | 22 | 0 | 0 | 0 | 0 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 15 | 15 | 0 | 15 | 0 | 15 | 0 | 15 |
Стоимость поверки Мезонины тензометрические (МТМ8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1492 | 2521 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
3549 | 2521 |
Программное обеспечение
Программное обеспечение (драйвер), устанавливаемое на контроллер, который находится в шасси PXI или PXIe, выполняет функции управления режимами работы и обработки измерительной информации, в том числе прямое и обратное преобразование двоичного цифрового кода в десятичный код, усреднение, вычисление максимальных и минимальных значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
NI PXI-4220 |
NI PXIe-4330, NI PXIe-4331 | |
|
идентификационное наименование |
NI-DAQ |
NI-DAQmx |
|
идентификационный номер версии |
7.0 и выше |
9.2.2 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в документах «NI PXI-4220. Руководство пользователя», «NI PXIe-4330, NI PXIe-4331. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям измерительным для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI PXIe-4331
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Поверка
Поверкаосуществляется по документу Mn-NI4220/433x-2010 «Модули измерительные для резистивных мостовых схем NI PXI-4220, NI PXIe-4330, NI PXIe-4331. Методика поверки», утвержденному ГЦИ СИ «Росиспытания» 18.10.2010 г.
Необходимые средства поверки, требования к их основным метрологическим характеристикам и рекомендуемые средства поверки приведены в таблице 5.
Таблица 5
|
Средство поверки и требования к его метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
|
Вольтметр постоянного напряжения: относительная погрешность измерения постоянного напряжения от 0,6 до 10 В не более ± 0,05 % |
Мультиметр цифровой Keithley 2000: относительная погрешность измерения постоянного напряжения от 0,6 до 10 В не более ± 0,008 % |
|
Калибратор постоянного напряжения
абсолютная погрешность установки постоянного напряжения не более ± (240’4/U + 20 мкВ) в диапазоне от 10 до 500 мВ ± (240’4/U + 100 мкВ) в диапазоне от 0,555 до 3 В ± [240’4^U + 500 мкВ] в диапазоне от 3,3 до 10 В
не более ± 0,015 % |
калибратор универсальный Fluke 9100: абсолютная погрешность установки постоянного напряжения не более: ± [6-10’5-U + 4,16 мкВ] в диапазоне от 5 до 320 мВ ± [6-10’5-U + 41,6 мкВ] в диапазоне от 320 мВ до 3,2 В ± [6,540’5^U + 416 мкВ] в диапазоне от 3,2 до 32 В относительная погрешность установки постоянного напряжения 240 мВ не более ± 0,008 % |
Изготовитель
Компания “National Instruments Corporation”, Венгрия;Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary, тел./факс 36(52)515-400, e-mail info@ni.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»); Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5 тел./факс (495)926-71-85; e-mail: post@actimaster.ru
Испытательный центр
Государственный центр испытаний средств измерений «Росиспытания»
Адрес: 117421, Москва, ул. Новаторов, д. 40; тел./факс (495)640-09-14;
Модули представляют собой устройства на основе аналого-цифрового (АЦП) и цифроаналогового (ЦАП) преобразователей. Измеряемое напряжение с диагонали резистивного моста поступает на программируемый дифференциальный усилитель, после чего в АЦП производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Напряжение питания моста формируется в ЦАП. Коэффициент преобразования входного напряжения и напряжение питания моста выбираются из ряда дискретных значений. Модули включают в себя набор резисторов для завершения 1/2 и 1/4 мостовых схем, шунтирующие резисторы и потенциальные контакты для балансировки моста с учетом влияния сопротивления соединительных кабелей.
Каналы модулей независимые (количество каналов преобразования равно количеству входных каналов).
В модуле NI PXI-4220 измерение напряжения в диагонали резистивного моста и установка напряжения питания моста осуществляются независимо.
В модулях NI PXIe-4330, NI PXIe-4331 производится измерение отношения напряжения в диагонали моста к установленному напряжению питания моста.
Модуль NI PXI-4220 устанавливается в слот шасси PXI, модули NI PXIe-4330, NI PXIe-4331 устанавливаются в слот шасси PXI Express. Общий вид модулей NI PXI-4220 показан на рисунке 1, модулей NI PXIe-4330, NI PXIe-4331 - на рисунке 2.
место для знака утверждения типа и знака поверки

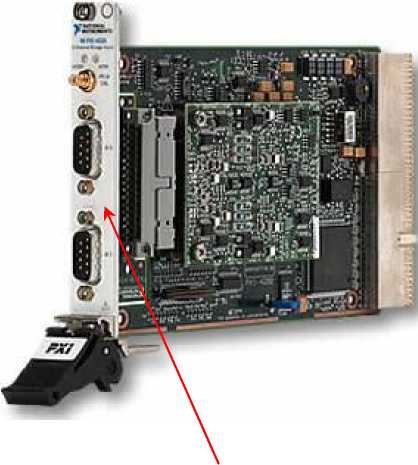

Рисунок 1 - NI PXI-4220
место для знака утверждения типа и знака поверки

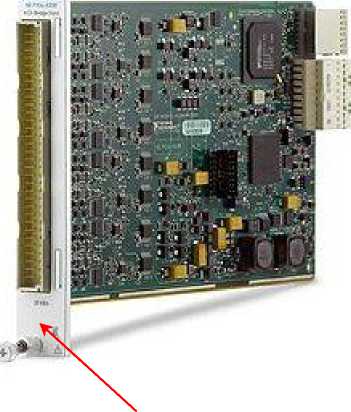

Рисунок 2 - NI PXIe-4330, NI PXIe-4331
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Модуль измерительный для резистивных мостовых схем |
NI PXI-4220, NI PXIe-4330, NI PXIe-4331 (в соответствии с заказом) |
1 |
|
Программное обеспечение (драйвер) на компакт-диске |
NI-DAQ для NI PXI-4220 NI-DAQmx для NI PXIe-433x |
1 |
|
Кабели и принадлежности |
в соответствии с заказом |
по заказу |
|
Руководство по эксплуатации на русском языке |
NI PXI-4220. Руководство пользователя NI PXI-433x. Руководство пользователя |
1 |
|
Методика поверки |
Mn-NI4220/433x-2010 |
1 |
модулей приведены в таблицах 2 и 3.
Таблица 2
|
модуль |
тип интерфейса |
количество каналов |
разрядность АЦП |
максимальная скорость отсчетов, 1/с |
диапазоны измерения |
|
NI PXI-4220 |
PXI |
2 |
16 бит |
333000 |
от ± 10 мВ до ± 10 В 1 |
|
NI PXIe-4330 |
PXIe |
8 |
24 бит |
25600 |
± 25 мВ/В; ± 100 мВ/В 2 |
|
NI PXIe-4331 |
102400 |
Примечания к таблице 1:
1 В зависимости от установленного диапазона автоматически выбирается коэффициент усиления из ряда дискретных значений от 1 до 1000.
2 Отношение напряжения в диагонали моста к напряжению питания моста ( устанавливается по выбору).
Таблица 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая величина: NI PXI-4220 - напряжение в диагонали моста; NI PXIe-433x - отношение напряжения в диагонали моста к напряжению питания моста | |
|
Номинальные значения резисторов для завершения мостов | |
|
1/2 мостовая схема |
5 кОм |
|
1/4 мостовая схема, по выбору 1 |
120 Ом; 350 Ом; 1 кОм |
|
Номинальные значения шунтирующих резисторов, кОм 2 |
50; 100 |
|
Напряжение питания моста Uex | |
|
диапазон установки | |
|
NI PXI-4220 от внешнего источника от внутреннего источника (с шагом 10 мВ) |
по выбору от 10 мВ до 10 В |
|
NI PXIe-4330, NI PXIe-4331, только от внутреннего источника, В |
0,625; 1; 1,5; 2; 2,5; 2,75; 3,3; 5; 7,5; 10 |
Продолжение таблицы 3
|
1 |
2 |
|
пределы допускаемой абсолютной погрешности установки напряжения Uex, не более, мВ | |
|
NI PXI-4220 |
± (0,03 • Uex + 20 мВ) |
|
N1 PXIe-4330, NI PXIe-4331 |
± (0,05 • Uex + 83 мВ) |
|
Пределы допускаемой абсолютной погрешности Д измерения напряжения (NI PXI-4220) и отношения напряжений (NI PXIe-4330, NI PXIe-4331) определяются формулой | |
|
Д = ± (m-X + A), | |
|
где X - измеряемая величина; | |
|
m - относительная мультипликативная погрешность; A = (A0 + AN) - абсолютная аддитивная погрешность; A0 - смещение нуля; AN - уровень собственных шумов. | |
|
относительная мультипликативная погрешность, не более | |
|
NI PXI-4220 при температуре (23 ± 10) °C |
1-Ю’3 |
|
N1 PXIe-4330, N1 PXIe-433 1 при температуре (23 ± 5) °C | |
|
при скорости отсчетов < 51200 1/с |
5-10 |
|
при скорости отсчетов > 51200 1/с | |
|
в диапазоне ± 25 мВ/В |
5-I0’1 • I.5-I0’3 • IO B/Uex |
|
в диапазоне ± 100 мВ/В |
5-ИГ1 • I.5-I0’3 • 2.5 B/Uex |
|
смещение нуля, не более | |
|
N1 РХ1-4220 при температуре (23 ± 10) °C | |
|
в диапазонах от ± 10 до ± 100 мВ |
0,05 мВ |
|
в диапазонах от ± 115 до ± 23 8 мВ |
0,075 мВ |
|
в диапазонах от ± 278 до ± 500 мВ |
0,150 мВ |
|
в диапазонах от ± 555 мВ до ± 1 В |
0,3 мВ |
|
в диапазонах от± 1,15 до± 2,38 В |
0,5 мВ |
|
в диапазонах от ± 2,78 до ± 5 В |
1,5 мВ |
|
в диапазонах от ± 5,55 до ± 10 В |
3 мВ |
|
NI PXIe-4330, NI PXIe-4331 при температуре (23 ± 5) °C | |
|
при скорости отсчетов < 51200 1/с | |
|
в диапазоне ± 25 мВ/В |
0,108 mB/Uex |
|
в диапазоне ± 100 мВ/В |
0,168 mB/Uex |
|
при скорости отсчетов > 51200 1/с | |
|
в диапазоне ± 25 мВ/В |
0,138 мВ/Uex |
|
в диапазоне ± 100 мВ/В |
0,198 мВ/Uex |
|
уровень собственных шумов в рабочем диапазоне температур, не более | |
|
NI PXI-4220 | |
|
в диапазонах от ± 10 до ± 23,8 мВ |
1 мкВ |
|
в диапазонах от ± 27,8 до ± 50 мВ |
3 мкВ |
|
в диапазонах от ± 55,5 до ± 100 мВ |
5 мкВ |
|
в диапазонах от ± 115 до ± 23 8 мВ |
10 мкВ |
|
в диапазонах от ± 278 до ± 500 мВ |
25 мкВ |
|
в диапазонах от ± 555 мВ до ± 1 В |
50 мкВ |
|
в диапазонах от± 1,15 до ± 2,38 В |
100 мкВ |
|
в диапазонах от ± 2,78 до ± 5 В |
250 мкВ |
|
в диапазонах от ± 5,55 до ± 10 В |
500 мкВ |
Продолжение таблицы 3
|
1 |
2 |
|
N1 PXIe-4330, N1 PXIe-4331 при скорости отсчетов 25600 1/с | |
|
при напряжении питания моста 0,625 В |
3 мкВ |
|
при напряжении питания моста 1 В |
1,84 мкВ |
|
при напряжении питания моста 1,5 В |
1,23 мкВ |
|
при напряжении питания моста 2 В |
0,92 мкВ |
|
при напряжении питания моста 2,5 В |
0,74 мкВ |
|
при напряжении питания моста 2,75 В |
0,67 мкВ |
|
при напряжении питания моста 3,3 В |
0,56 мкВ |
|
при напряжении питания моста 5 В |
0,37 мкВ |
|
при напряжении питания моста 7,5 В |
0,25 мкВ |
|
при напряжении питания моста 10 В |
0,18 мкВ |
|
дополнительная мультипликативная относительная погрешность в рабочем диапазоне | |
|
температур, не более | |
|
N1PXI-4220 |
1-ИГ' |
|
N1 PXIe-4330, N1 PXIe-4331 |
5-Ю’4 |
|
дополнительное смещение нуля в рабочем диапазоне температур, не более | |
|
N1PXI-4220 | |
|
в диапазонах от ± 10 до ± 500 мВ |
100 мкВ |
|
в диапазонах от ± 555 мВ до ± 1 В |
500 мкВ |
|
N1 PXIe-4330, N1 PXIe-4331 |
90 мкВ/В |
|
Тип разъемов | |
|
N1 PXI-4220 |
D-SUB 9-pin, 2 шт. |
|
N1 PXIe-4330, N1 PXIe-4331 |
DIN 41612/IEC60603 96-pin |
|
Потребляемая мощность (от шасси), не более | |
|
N1 PXI-4220 |
10 Вт |
|
N1 PXIe-4330, N1 PXIe-4331 |
18.9 Вт |
|
Г абаритные размеры, не более, мм |
160 х 100 х 20 |
|
Масса, не более | |
|
N1 PXI-4220 |
148 г |
|
N1 PXIe-4330, N1 PXIe-4331 |
152 г |
|
Рабочие условия применения | |
|
температура, С |
от 0 до + 55 |
|
относительная влажность воздуха, % |
от 10 до 90 |
|
Условия транспортирования и хранения | |
|
температура, С |
от минус 10 до + 70 |
|
относительная влажность воздуха, % |
от 10 до 90 |
Примечания к таблице 3:
-
1 Номинал 1 кОм только для NI PXIe-4330, NI PXIe-4331.
-
2 Номинал 50 кОм только для NI PXIe-4330, NI PXIe-4331.
