Номер по Госреестру СИ: 54365-13
54365-13 Анализаторы-генераторы высокочастотных сигналов модульные
(NI PXIe-5644R, NI PXIe-5645R)
Назначение средства измерений:
Анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5644R, NI PXIe-5645R предназначены для измерения параметров и генерации высокочастотных сигналов с векторной модуляцией.
Внешний вид.
Анализаторы-генераторы высокочастотных сигналов модульные
Рисунок № 1
Внешний вид.
Анализаторы-генераторы высокочастотных сигналов модульные
Рисунок № 2
Программное обеспечение
Программное обеспечение, состоящее из комплекта драйверов, устанавливается на внешний контроллер с шиной PXI Express. Управление режимами, задание форматов представления измерительной информации могут производиться с виртуальной панели или дистанционно. Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска |
A по WELMEC 7.2 для категории U | |
идентификационное наименование |
NI-RFSA |
NI-RFSG |
идентификационный номер версии |
2.7 |
1.9 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
Анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5644R.
Руководство по эксплуатации 375880C-01R;
Анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5645R.
Руководство по эксплуатации 376001A-01R.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам-генераторам высокочастотных сигналов модульным NI PXIe-5644R, NI PXIe-5645R
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1927-2013 «Анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5644R, NI PXIe-5645R. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 02.07.2013 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
стандарт частоты относительная погрешность частоты 10 МГц не более ± 540-8; уровень сигнала от + 1 до + 18 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 годовой дрейф частоты 10 МГц не более ± V10-10; уровень сигнала + 7 дБм |
анализатор спектра разрешение на частоте 10 МГц в режиме частотомера не хуже 1 Гц; усредненный уровень собственных шумов на частотах от 100 МГц до 6 ГГц не более - 156 дБм/Гц; уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц не более - 104 дБн/Гц; уровень интермодуляционных искажений 3-го порядка на частотах от 65 МГц до 6 ГГц не более - 64 дБн |
анализатор параметров радиотехнических трактов |
и сигналов портативный Anritsu MS2038C разрешение на частоте 10 МГц в режиме частотомера не хуже 0,001 Гц; усредненный уровень собственных шумов на частотах от 0,1 до 6 ГГц не более - 156 дБм/Гц; уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц не более - 105 дБн/Гц; уровень интермодуляционных искажений 3-го порядка на частотах от 65 МГц до 6 ГГц не более - 64 дБн | |
генератор сигналов высокочастотный диапазон частот от 80 МГц до 6 ГГц; диапазон установки уровня от - 50 до + 10 дБм |
генератор сигналов измерительный Anritsu MG3691C с опциями 2, 4 (5) диапазон частот от 8 МГц до 10 ГГц; диапазон установки уровня от - 115 до + 18 дБм |
ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 50 до 0 дБм на частотах от 80 МГц до 6 ГГц не более ± 0,25 дБ |
ваттметр проходящей СВЧ мощности Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 50 до 0 дБм на частотах от 10 МГц до 18 ГГц не более ± 0,15 дБ |
ваттметр поглощаемой мощности СВЧ относительная погрешность измерения мощности от - 50 до 0 дБм на частотах от 80 МГц до 6 ГГц не более ± 0,25 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от - 50 до 0 дБм на частотах от 10 МГц до 18 ГГц не более ± 0,25 дБ |
Изготовитель
Компания “National Instruments Corporation” (США); 11500 North Morac Expway, Austin,Texas, 78759-3504, USA, тел. 1-512-683-0100, факс 1-512-683-9411, e-mail info@ni.com
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3; тел./факс (499)154-74-86
Анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5644R, NI PXIe-5645R представляют собой совмещенные в одном конструктиве анализатор и генератор векторно-модулированных сигналов с гетеродинами синтезаторного типа и схемами фазовой автоподстройки частоты. Синхронизация обоих гетеродинов осуществляется от общего внутреннего кварцевого генератора или от внешнего источника.
Анализатор сигналов выполнен по схеме прямого понижающего преобразования частоты. Сигнал с выхода гетеродина подается на вход векторного демодулятора, на другой вход которого поступает сигнал из высокочастотного тракта усиления/ослабления входного сигнала. Демодулированные значения квадратурных компонент вектора модуляции I/Q преобразуются с частотой дискретизации 120 МГц в цифровые коды посредством аналого-цифровых преобразователей с разрядностью 16 бит. Спектрограмма сигнала может быть отображена на виртуальной панели RFSA Soft Panel, параметры которой задаются пользователем.
Генератор сигналов выполнен по схеме прямого повышающего преобразования частоты. Сигнал с выхода гетеродина подается на высокочастотный вход векторного модулятора, на квадратурные входы которого поступают компоненты вектора модуляции I/Q, преобразованные из цифровых кодов в цифро-аналоговых преобразователях, имеющих частоту дискретизации 120 МГц, и разрядность 16 бит. Высокочастотный сигнал с выхода модулятора масштабируется по уровню в тракте усиления/ослабления, и поступает на выход генератора. Установка параметров может осуществляться с помощью виртуальной панели RSFG Soft Panel.
Сигналы гетеродинов выведены на разъем лицевой панели, на которой также имеются входы для внешних гетеродинов, что позволяет создавать многоканальные измерительные системы с когерентной векторной модуляцией и демодуляцией высокочастотных сигналов.
Параметры векторной модуляции в цифровых кодах, управляющие сигналы, и сигналы синхроимпульсов формируются в программируемой логической интегральной схеме.
На лицевую панель выведены разъемы для цифровых входов/выходов векторной модуляции I/Q, синхроимпульсов, и программируемых функциональных двунаправленных интерфейсов PFI, которые используются в качестве триггеров.
Модель NI PXIe-5645R дополнительно имеет аналоговые каналы входа/выхода модулирующих сигналов “I+”, “I-”, “Q+”, “Q-”, в которых производится аналого-цифровое и цифро-аналоговое преобразование квадратурных компонент векторной модуляции. При этом возможно как дифференциальное (симметричное) включение квадратурных каналов, так и несимметричное подключение одного из каналов (при этом на другой вход необходимо установить согласованную нагрузку 50 Ом).
Анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5644R, NI PXIe-5645R выполнены в виде экранированной сборки, на которой закреплены лицевая панель с разъемами для присоединения сигнальных кабелей, и разъем интерфейса на задней панели для установки в шасси PXI Express. Модель NI PXIe-5644R занимает 3 слота в шасси, модель NI PXIe-5645R - 4 слота.
Общий вид моделей NI PXIe-5644R и NI PXIe-5645R показан на фотографиях 1 и 2.
место пломбирования

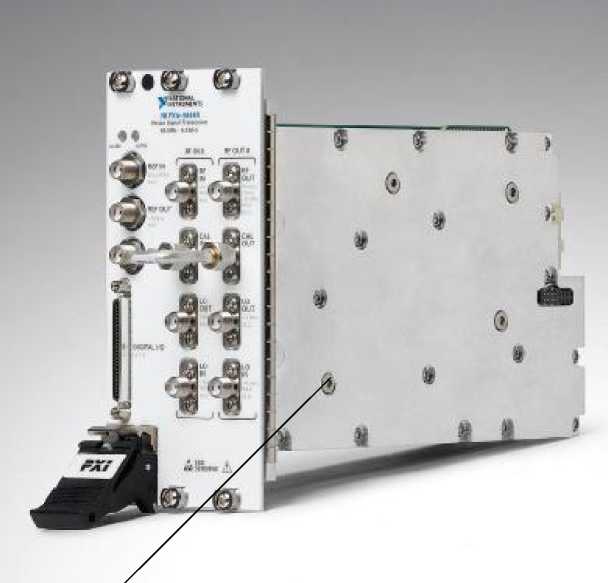

Фотография 1. модель NI PXIe-5644R
место пломбирования

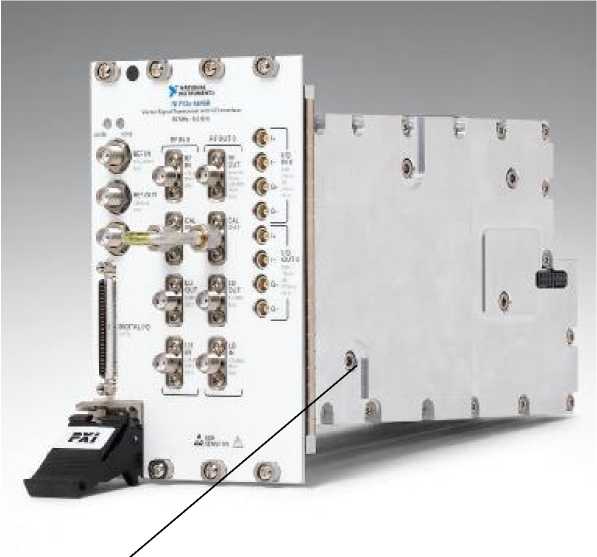

Фотография 2. модель NI PXIe-5645R
Пломбирование выполняется путем нанесения специальной краски под винт на боковой экранирующей панели. Знак поверки в виде наклейки размещается в свободной части боковой экранирующей панели.
По условиям эксплуатации анализаторы-генераторы высокочастотных сигналов модульные NI PXIe-5644R, NI PXIe-5645R соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до 55 оС.
наименование и обозначение |
кол-во |
анализатор-генератор высокочастотных сигналов модульный NI PXIe-5644R / NI PXIe-5645R |
1 шт. по заказу |
компакт-диск с документацией и программным обеспечением |
1 шт. |
отвертка специальная |
1 шт. |
инструкция по безопасности и электромагнитной совместимости (англ.) |
1 шт. |
указание по режиму вентиляции шасси (англ.) |
1 шт. |
спецификации NI PXIe-5644R / NI PXIe-5645R (англ.) |
1 шт. |
руководство по эксплуатации (на русском языке) 375880C-01R - для NI PXIe-5644R 376001A-01R - для NI PXIe-5645R |
1 шт. |
методика поверки МП РТ 1927-2013 |
1 шт. |
ОБЩИЕ ЧАСТОТНЫЕ ПАРАМЕТРЫ | |
диапазон частот |
от 65 МГц до 6 ГГц |
полоса частот анализа и модуляции мгновенных параметров на частотах до 109 МГц на частотах от 109 МГц до 6 ГГц |
20 МГц 80 МГц |
разрешение по частоте |
1 Гц |
погрешность заводской калибровки (подстройки) частоты внутреннего опорного генератора 5к, не более |
±2-10'7 |
годовой дрейф частоты опорного генератора 5д, не более |
± |. 10-б |
нестабильность частоты опорного генератора в рабочем диапазоне температур 5т, не более |
± 1 10б |
пределы допускаемой погрешности частоты опорного генератора |
± (5к + N-5a + 5т), N - количество лет со дня подстройки |
параметры входа синхронизации частота уровень мощности входное сопротивление |
10 МГц ± 100 Гц от 1 до 18 дБм 1 50 Ом |
параметры выхода синхронизации частота уровень мощности выходное сопротивление |
10 МГц; 120 МГц 8 дБм 50 Ом |
уровень фазовых шумов гетеродина при отстройке 20 кГц от центральной частоты, не более | |
фазовая автоподстройка в узкой полосе на частотах менее 3 ГГц на частотах от 3 до 4 ГГц на частотах от 4 до 6 ГГц |
|
примечание 1. здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
примечание 2. здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня мощности на центральной (несущей) частоте
фазовая автоподстройка в средней полосе на частотах менее 3 ГГц на частотах от 3 до 4 ГГц на частотах от 4 до 6 ГГц |
|
фазовая автоподстройка в широкой полосе на частотах менее 3 ГГц на частотах от 3 до 4 ГГц на частотах от 4 до 6 ГГц |
|
ПАРАМЕТРЫ АНАЛИЗАТОРА СИГНАЛОВ | |
максимальный уровень мощности на входе |
+ 30 дБм |
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более | |
опорный уровень - 50 дБм на частотах от 65 МГц до 4 ГГц на частотах от 4 до 6 ГГц |
|
опорный уровень - 10 дБм на частотах от 65 МГц до 4 ГГц на частотах от 4 до 6 ГГц |
|
пределы основной допускаемой погрешности измерения мощности однополосного сигнала с подавлением несущей при температуре от 15 до 35 °C (диапазон опорного уровня ± 30 дБм, смещение от центральной частоты 3,75 МГц) | |
центральная частота от 65 до 375 МГц центральная частота от 375 МГц до 2 ГГц центральная частота от 2 до 4 ГГц центральная частота от 4 до 6 ГГц |
± 0,75 дБ ± 0,70 дБ ± 0,75 дБ ± 0,95 дБ |
пределы дополнительной допускаемой погрешности измерения мощности в рабочем диапазоне температур |
± 0,05 дБ |
неравномерность амплитудно-частотной характеристики в полосе частот анализа (диапазон опорного уровня ± 30 дБм) | |
центральная частота от 109 до 375 МГц, полоса частот анализа 20 МГц |
± 0,50 дБ |
центральная частота от 375 МГц до 6 ГГц, полоса частот анализа 80 МГц |
± 0,50 дБ |
уровень негармонических помех, связанных с входом (опорный уровень > - 30 дБм, уровень на входе на 1 дБ ниже опорного уровня), не более | |
при отстройке от 0,1 до 1 МГц на частотах от 65 МГц до 3 ГГц на частотах от 3 до 6 ГГц |
|
при отстройке более 1 МГц на частотах от 65 МГц до 3 ГГц на частотах от 3 до 6 ГГц |
|
остаточный уровень мощности гетеродина на центральной частоте (относительно опорного уровня) для однополосного сигнала с подавлением несущей, не более | |
центральная частота до 109 МГц центральная частота от 109 МГц до 2 ГГц центральная частота от 2 до 3 ГГц центральная частота от 3 до 6 ГГц |
-62 дБ
|
остаточный уровень мощности на зеркальной частоте для однополосного сигнала с подавлением несущей (относительно уровня входного сигнала), не более | |
центральная частота до 500 МГц |
-40 дБ |
центральная частота от 500 МГц до 3 ГГц |
- 65 дБ |
центральная частота от 3 до 5 ГГц |
- 55 дБ |
центральная частота от 5 до 6 ГГц |
- 60 дБ |
ПАРАМЕТРЫ ГЕНЕРАТОРА СИГНАЛОВ | |
максимальный нормированный уровень средней выходной мощности | |
гармонический сигнал |
+ 10 дБм3 |
на частотах до 4 ГГц | |
на частотах от 4 до 6 ГГц |
+ 7 дБм3 |
модулированный сигнал | |
на частотах до 4 ГГц |
+ 6 дБм |
на частотах от 4 до 6 ГГц |
+ 3 дБм |
разрешение установки уровня, не хуже |
0,1 дБ |
пределы основной допускаемой погрешности установки уровня однополосного сигнала с подавлением несущей в диапазоне от - 70 до + 10 дБм при температуре от 15 до 35 °C | |
(смещение от центральной частоты 3,75 МГц) | |
центральная частота от 65 до 375 МГц |
± 0,70 дБ 1 |
центральная частота от 375 МГц до 4 ГГц |
± 0,75 дБ |
центральная частота от 4 до 6 ГГц |
± 1,00 дБ |
пределы дополнительной допускаемой погрешности установки уровня в рабочем диапазоне | |
температур | |
центральная частота от 65 до 375 МГц |
± 0,20 дБ |
центральная частота от 375 МГц до 6 ГГц |
± 0,15 дБ |
неравномерность амплитудно-частотной характеристики в полосе модуляции | |
центральная частота от 109 до 375 МГц, полоса модуляции 20 МГц |
± 0,50 дБ |
центральная частота от 375 МГц до 6 ГГц, полоса модуляции 80 МГц |
± 0,50 дБ |
уровень собственных шумов при отстройке 4 МГц от центральной частоты, не более | |
уровень выходного сигнала < 0 дБм | |
на частотах от 65 МГц до 2,9 ГГц |
- 150 дБм/Гц |
на частотах от 2,9 до 6 ГГц |
- 140 дБм/Гц |
уровень выходного сигнала + 10 дБм | |
на частотах от 65 до 500 МГц |
- 136 дБм/Гц |
на частотах от 500 МГц до 2,5 ГГц |
- 141 дБм/Гц |
на частотах от 2,5 до 3,5 ГГц |
- 139 дБм/Гц |
на частотах от 3,5 до 6 ГГц |
- 136 дБм/Гц |
уровень второй гармоники однополосного сигнала с подавлением несущей | |
(смещение от несущей частоты 1 МГц, выходная мощность + 6 д |
Зм), не более |
на частотах от 65 МГц до 3,5 ГГц |
- 27 дБн |
на частотах от 3,5 МГц до 4,5 ГГц |
- 25 дБн |
на частотах от 4,5 до 6 ГГц |
- 29 дБн |
примечание 3. возможна установка ненормированного уровня мощности на 5 дБ выше примечание 4. на участке диапазона от 109 до 270 МГц указанная погрешность для средней мощности может быть больше в силу повышенного уровня гармоник сигнала
уровень негармонических помех (выходная мощность 0 дБм), не более | |
при отстройке от 0,1 до 1 МГц на частотах от 65 МГц до 3 ГГц на частотах от 3 до 6 ГГц |
|
при отстройке более 1 МГц на частотах от 65 МГц до 3 ГГц на частотах от 3 до 6 ГГц |
|
уровень интермодуляционных искажений 3-го порядка (разность частот двухтонального сигнала 500 кГц), не более | |
при уровне сигналов - 6 дБн на частотах от 65 МГц до 1 ГГц на частотах от 1 до 3 ГГц на частотах от 3 до 5 ГГц на частотах от 5 до 6 ГГц |
|
при уровне сигналов - 36 дБн |
- 52 дБн |
остаточный уровень мощности гетеродина на центральной частоте при однополосной модуляции с подавлением несущей (уровень сигнала от - 50 до + 10 дБм), не более | |
центральная частота до 109 МГц центральная частота от 109 до 375 МГц центральная частота от 375 МГц до 2 ГГц центральная частота от 2 до 3 ГГц центральная частота от 3 до 5 ГГц центральная частота от 5 до 6 ГГц |
|
остаточный уровень мощности на зеркальной частоте при однополосной модуляции с подавлением несущей (уровень сигнала от - 50 до + 10 дБм), не более | |
центральная частота до 109 МГц центральная частота от 109 до 375 МГц центральная частота от 375 МГц до 2 ГГц центральная частота от 2 до 4 ГГц центральная частота от 4 до 6 ГГц |
|
ПАРАМЕТРЫ АНАЛОГОВЫХ ВХОДОВ/ВЫХОДОВ I/Q (модель NI PXIe-5645R) | |
диапазон частот частота дискретизации АЦП и ЦАП разрядность АЦП и ЦАП |
от 0 до 80 МГц 120 МГц 16 бит |
входные каналы “I+”, “I-”, “Q+”, “ Q-” | |
диапазон амплитуды входного напряжения дифференциальное включение несимметричное включение |
от 32 мВ до 2 В от 32 мВ до 2 В |
входное сопротивление |
50 Ом |
выходные каналы “I+”, “I-”, “Q+”, “ Q-” | |
диапазон амплитуды выходного напряжения на нагрузку 50 Ом дифференциальное включение несимметричное включение |
от 32 мВ до 1 В от 32 мВ до 0,5 В |
на высокоомную нагрузку дифференциальное включение несимметричное включение |
от 32 мВ до 2 В от 32 мВ до 1 В |
примечание 5. на участке диапазона от 109 до 270 МГц значения остаточного уровня на зеркальной частоте могут быть выше из-за гармонических искажений сигнала
ПАРАМЕТРЫ ЦИФРОВОГО КАНАЛА PFI0 | |
напряжения логических уровней |
LVTTL 3,3 В |
входное сопротивление |
10 кОм |
выходное сопротивление |
50 Ом |
максимальная сила тока в нагрузке |
24 мА |
ПАРАМЕТРЫ ЦИФРОВЫХ КАНАЛОВ DIO I/Q, PFI1, PFI2, CLK IN, CLK OUT | |
количество каналов DIO I/Q |
24 |
напряжения логических уровней |
LVTTL 3,3 В |
входное сопротивление DIO I/Q, CLK IN PFI1, PFI2 |
10 кОм 100 кОм |
выходное сопротивление |
50 Ом |
максимальная сила тока в нагрузке |
12 мА |
максимальная частота дискретизации |
125 МГц |
ТИПЫ РАЗЪЕМОВ НА ЛИЦЕВОЙ ПАНЕЛИ | |
ВЧ вход анализатора сигналов “RF IN” |
SMA(f) |
ВЧ выход генератора сигналов “RF OUT” |
SMA(f) |
вход внешнего гетеродина анализатора сигналов “LO IN” |
SMA(f) |
вход внешнего гетеродина генератора сигналов “LO IN” |
SMA(f) |
выход внешнего гетеродина анализатора сигналов “LO OUT” |
SMA(f) |
выход внешнего гетеродина генератора сигналов “LO OUT” |
SMA(f) |
вход калибровочного сигнала анализатора “CAL IN” |
SMA(f) |
выход калибровочного сигнала генератора “CAL OUT” |
SMA(f) |
вход синхронизации “REF IN” |
SMA(f) |
выход синхронизации “REF OUT” |
SMA(f) |
программируемый функциональный интерфейс “PFI0” |
SMA(f) |
цифровые входы/выходы I/Q (DIO0.. .DIO23) программируемый функциональный интерфейс PFI1, PFI2 вход и выход синхроимпульсов CLK IN, CLK OUT |
VHDCI 68 pin |
входы и выходы аналоговых каналов I/Q (NI PXIe-5645R) |
MCX(f) |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
потребляемая мощность от шасси PXI Express, не более |
60 Вт |
габаритные размеры (высота х глубина х толщина), мм | |
NI PXIe-5644R |
129x211 x61 |
NI PXIe-5645R |
129x211 x 81 |
масса, не более | |
NI PXIe-5644R |
1,36 кг |
NI PXIe-5645R |
1,76 кг |
рабочие условия применения температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря |
от 0 до + 55 °C от 10 до 90 % 2000 м |
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более |
от - 40 до + 70 °C от 5 до 95 % |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
