Наименование и обозначение

Кол-во

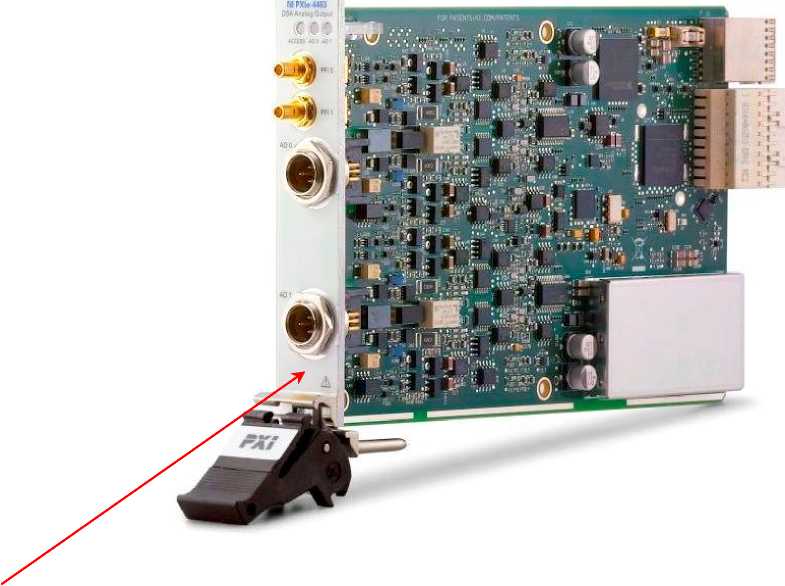

Преобразователь напряжения измерительный цифро-аналоговый модульный

NI PXIe-4463

1 шт.

Компакт-диск с драйвером “NI-DAQmx”

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки М4463МП-2017

1 шт.

Наименование характеристики

Значение

1

2

Количество независимых каналов

2

Схема подключения нагрузки

дифференциальная или псевдодифференциальная

Разрешение цифро-аналогового преобразователя, бит

24

Максимальная частота дискретизации, Гц

51200

Выходное сопротивление, Ом

дифф, схема

псевдодифф. схема

между контактом (+) и «землей» шасси

2500

87

между контактом (-) и «землей» шасси

2500

50

между контактами (+) и (-)

40

40

Диапазоны воспроизведения напряжения, В

±0,14142; ±1,414

12; ±10

Пределы допускаемого постоянного напряжения смегце диапазон ±0,14142 В диапазон ±1,4142 В

!НИЯ, мВ

"±О.................................................................................................................................................................................

: 0.3..................................................................................................................................................................................

диапазон ±10 В

±0,5

Пределы допускаемой относительной погрешности воспроизведения напряжения (скз) частотой 1 кГц, дБ

±0,02 ^1,2)

Температурный коэффициент постоянного напряжения смещения на 1 ^оС в рабочем интервале температур, мкВ, не более

диапазон ±0,14142 В

10

диапазон ±1,4142 В

13

диапазон ±10 В

21

Температурный коэффициент напряжения (скз) частотой 1 кГц на 1 ^оС (отн. ед.), не более

±1,1-10^-4

Максимальная амплитуда силы тока в нагрузке, А

0,1

• 1) С автоподстройкой (Self-Calibrate) в пределах ±5 ^оС от температуры автоподстройки

• 2) Значение напряжения не менее 10 % от пределов выбранного диапазона

1

2

Неравномерность АЧХ на частотах относительно уровня на частоте 1 кГц, дБ, не более

до 20 кГц включ.

св. 20 до 22,4 кГц

дифференциальная схема

±0,007

±0,009

псевдодифференциальная схема

±0,008

±0,010

Уровень шумов, мкВ, не более ¹ ’ ⁾

диффер. схема

псевдодифф. схема

диапазон ±0,14142 В

1,9

2,6

диапазон ±1,4142 В

2,8

3,2

диапазон ±10 В

И,2

И,4

Коэффициент гармоник напряжения, дБн, не более

Частота основной гармоники, кГц

Диапазон частот, кГц

1

от 0,02 до 20

от 0,02 до 22,4

-ИЗ

от 22,4 до 44,8

-120

-108

от 44,8 до 89,6

-103

Пределы допускаемой относительной погрешности установки частоты напряжения от 0,01 до 22,4 кГц

±2240^-6

Тип выходных соединителей (по заказу)

BNC(m) mXLR(m)

• 1) Типовые справочные значения

• 2) На частотах от 20 Гц до 22,4 кГц

• 3) С автоподстройкой (Self-Calibrate) в пределах ±5 ^оС от температуры автоподстройки

• 4) Частота дискретизации 51200 Гц

• 5) Сопротивление нагрузки не менее 60 Ом

Потребляемая мощность от шасси PXIe, Вт, не более

34

Габаритные размеры, мм

глубина

216

толщина

20

высота

130

Масса, г, не более

525

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 55

относительная влажность воздуха, %

от 10 до 90 (без конденсата)

Электромагнитная совместимость

по ГОСТ Р МЭК 61326-1-2014
