Преобразователи напряжения измерительные аналого-цифровые модульные NI 9211, NI 9213, NI 9214 представляют собой многоканальные устройства, в которых входное напряжение канала масштабируется инструментальным дифференциальным усилителем, с выхода которого поступает на аналого-цифровой преобразователь, где производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Калибровочные константы хранятся в энергонезависимом устройстве памяти. Каждая модель имеет каналы для автоматической установки нуля и для компенсации напряжения «холодного спая».

Модель NI 9211 имеет независимые изолированные каналы измерения напряжения.

В моделях NI 9213, NI 9214 аналоговые сигналы в каналах после дифференциального усилителя коммутируются мультиплексором на общий канал аналого-цифрового преобразования.

Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер (контроллер).

Конструктивно преобразователи напряжения измерительные аналого-цифровые модульные NI 9211, NI 9213, NI 9214 выполнены в виде сборки на печатной плате, заключенной в металлический корпус, на котором закреплены панель с контактами для присоединения сигнальных кабелей, и разъем интерфейса для установки в шасси. В комплект модели NI 9214 входит терминальный блок TB-9214, который устанавливается на контактную панель и служит для присоединения сигнальных кабелей. Терминальный блок заключен в металлический корпус со съемной крышкой.

Преобразователи напряжения измерительные аналого-цифровые модульные NI 9211, NI 9213, NI 9214 могут быть установлены в слоты шасси компании “National Instruments Corporation” серии NI cDAQ, которое по интерфейсу USB подключается к внешним устройствам (компьютеру, контроллеру или другому оборудованию) для обработки измерительной информации. Модели NI 9211, NI 9213 могут быть также установлены в однослотовые устройства NI USB-9261/9162 или NI WLS/ENET-9163.

Внешний вид преобразователей напряжения измерительных аналого-цифровых модульных NI 9211, NI 9213, NI 9214 с указанием мест пломбирования от несанкционированного доступа путем установки фирменных заклепок показан на фотографиях 1 - 3. Знак поверки установленного образца в виде наклейки размещается в свободной части боковой панели.

Преобразователи напряжения измерительные аналого-цифровые модульные NI 9211, NI 9213, NI 9214 соответствуют техническим требованиям ГОСТ 22261-94, в том числе по требованиям к климатическим и механическим воздействиям группе 4 ГОСТ 22261-94 с рабочим диапазоном температур от минус 40 до + 70 °C.

место пломбирования

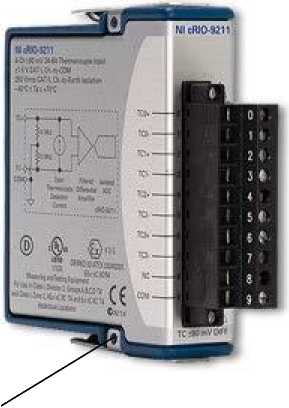

Фотография 1. Модель NI 9211

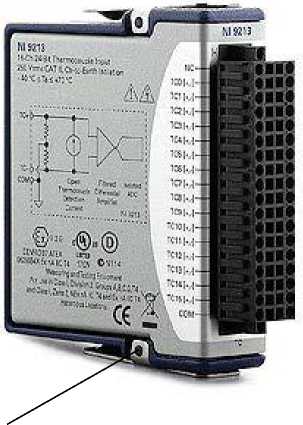

Фотография 2. Модель NI 9213

место пломбирования

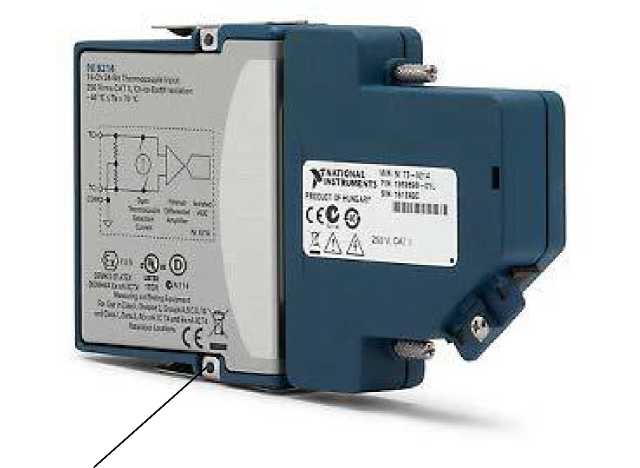

Фотография 3. Модель NI 9214 с терминальной платой TB-9214
