Номер по Госреестру СИ: 75842-19
75842-19 Генераторы сигналов произвольной формы модульные
(NI PXIe-5413, NI PXIe-5423, NI PXIe-5433)
Назначение средства измерений:
Генераторы сигналов произвольной формы модульные NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 (далее - генераторы) предназначены для воспроизведения электрических сигналов сложной и произвольной формы.
Внешний вид.
Генераторы сигналов произвольной формы модульные
Рисунок № 1
Внешний вид.
Генераторы сигналов произвольной формы модульные

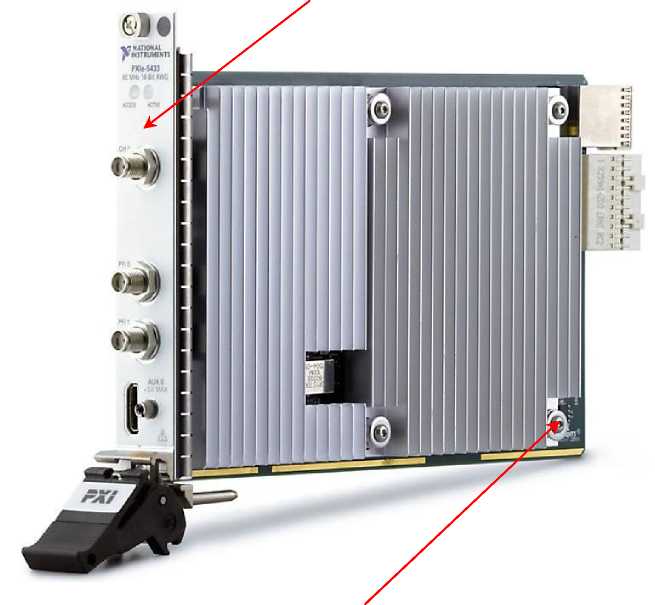

Рисунок № 2
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 20.08.2029
Номер записи - 173070
ID в реестре СИ - 789848
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Генератор сигналов произвольной формы модульные NI PXIe-5423, PXIe-5433, PXIe-5423, PXIe-5413, NI PXIe-5433, NI PXIe-5423, NI PXIe-5413,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 173
Выдано извещений - 0
Кол-во периодических поверок - 112
Кол-во средств измерений - 26
Кол-во владельцев - 15
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1936 от 2019.08.20 Об утверждении типов средств измерений
№1834 от 2024.08.09 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Генераторы сигналов произвольной формы модульные (NI PXIe-5413, NI PXIe-5423, NI PXIe-5433)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "National Instruments Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Генераторы сигналов произвольной формы модульные (NI PXIe-5413, NI PXIe-5423, NI PXIe-5433)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 6 | 1 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИРЗ" (RA.RU.312795) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 73 | 15 | 49 | 24 | 0 | 66 | 44 | 22 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 40 | 5 | 35 | 0 | 8 | 0 | 8 | ||
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "НПП "ИМПУЛЬС" (РОСС RU.0001.310161) | 24 | 12 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 5 | 2 | 6 | 0 | 3 | 0 | 3 |
Стоимость поверки Генераторы сигналов произвольной формы модульные (NI PXIe-5413, NI PXIe-5423, NI PXIe-5433)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 9000 |
Программное обеспечение
Программное обеспечение (драйвер “NI-FGEN”) устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси), его метрологически значимая часть служит для задания значений напряжения и частоты выходных сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
NI-FGEN |
|
Номер версии (идентификационный номер) |
17.1 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы модульным NI PXIe-5413, NI PXIe-5423, NI PXIe-5433ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
Поверка
Поверкаосуществляется по документу М5433/МП-20'19 «ГСИ. Генераторы сигналов произвольной формы модульные NI PXIe-5413, NI PXIe-5423, NI PXIe-5433. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 24.05.2019 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
-
- мультиметр цифровой модульный NI PXI-4071, регистрационный номер 57582-14;
-
- преобразователь измерительный Rohde & Schwarz NRP-Z91, регистрационный номер 37008-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса генераторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания “National Instruments Corporation”, Венгрия
Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
Тел./факс: 36-52-515-400
E-mail info@ni.com
Заявитель
Общество с ограниченной ответственностью «Нэшнл Инструментс Рус»
(ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, дом 42, офис 1201
Тел./факс: +7 (495) 783-68-51
Web-сайт: http://www.ni.com/ru-ru.html
E-mail: ni.russia@ni.com
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7 (495) 926-71-85
Web-сайт: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия генераторов основан на прямом цифровом синтезе сигналов с использованием внутреннего устройства памяти, цифро-аналогового преобразователя и программируемых аттенюаторов. Управление режимами, задание параметров и функций могут производиться с виртуальной панели или дистанционно по интерфейсу PXIe.
Три модификации генераторов отличаются максимальной частотой сигналов: 20 МГц у NI PXIe-5413, 40 МГц у NI PXIe-5423, 80 МГц у NI PXIe-5433.По заказу генераторы могут поставляться в одноканальном и двухканальном исполнении.
Конструкция генераторов представляет собой модуль, устанавливаемый в слот базового блока (шасси) PXIe. Общий вид генераторов показан на рисунке 1.
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Количество каналов (по заказу) |
1 или 2 | |||
|
Разрядность цифро-аналогового преобразователя, бит |
16 | |||
|
Дискретность установки частоты, мкГ ц |
2,84 | |||
|
Максимальная частота сигнала, МГц |
NI PXIe- 5413 |
NI PXIe- 5423 |
NI PXIe- 5433 | |
|
синусоидальная форма |
20 |
40 |
80 | |
|
прямоугольная форма |
10 |
25 |
50 11 | |
|
пилообразная и треугольная форма |
1 |
5 |
50 11 | |
|
Выходное сопротивление, Ом |
50 | |||
|
Частота внутреннего опорного генератора, МГц |
100 | |||
|
Пределы допускаемой относительной погрешности частоты опорного генератора после подстройки |
±1,5-10'6 | |||
|
Относительный годовой дрейф частоты опорного генератора, не более |
±1,0Ч0’6 | |||
|
Диапазон установки амплитуды напряжения (п-п), В на высокоомную нагрузку (Hi-Z) на нагрузку 50 Ом |
от 0,0155 до 24 от 0,00775до 12 | |||
|
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения частотой 50 кГц, В |
±(0,01-Au + 0,001) 2) | |||
|
Диапазон установки постоянного напряжения смещения Uo, В |
±0,5 •U 3) | |||
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В |
±(0,0035 •Au + 0,0035 •Aw + 0,0005) 4) | |||
|
Неравномерность амплитудно-частотной характеристики синусоидального сигнала на частотах F относительно уровня на частоте 50 кГц (нагрузка 50 Ом), дБ, не более | ||||
|
U < 2,75 В |
U >2,75 В | |||
|
F < 20 МГц 20 МГц < F < 40 МГц ..................................................................................................................................................................40 МГц<F<60 МГц................. |
±0,4 ........................................: 0.45......................................... ...........................................±од............................................ |
±0,6 ...........................................:0.8............................................ не нормируется | ||
|
60 МГц < F < 80 МГц |
±0,65 |
не нормируется | ||
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного высокочастотного соединителя |
SMA(f) |
|
Потребляемая мощность от шасси, Вт, не более |
30 |
|
Габаритные размеры, мм | |
|
высота |
130 |
|
глубина |
216 |
|
толщина |
20 |
|
Масса, г, не более | |
|
одноканальное исполнение |
369 |
|
двухканальное исполнение |
376 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от 0 до 55 |
|
относительная влажность воздуха, %, не более |
от 10 до 90 (без конденсата) |
