Сведения о средстве измерений: 75841-19 Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные

Номер по Госреестру СИ: 75841-19
75841-19 Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные
(NI PXIe-6571)

Назначение средства измерений:
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные NI PXIe-6571 (далее - модули) предназначены для генерации, анализа и измерения параметров сигналов в системах тестирования полупроводниковых приборов.

сертификация программного обеспечения

Общие сведения

Дата публикации - 13.10.2019
Срок свидетельства - 20.08.2024
Номер записи - 173069
ID в реестре СИ - 789849
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

NI PXIe-6571,

Производитель

Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 71
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1936 от 2019.08.20 Об утверждении типов средств измерений

Наличие аналогов СИ: Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные (NI PXIe-6571)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "National Instruments Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45501-10
29.06.2025
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46514-11
11.03.2021
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
47021-11
18.05.2021
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
47898-11
18.08.2026
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47899-11
18.08.2021
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
47900-11
18.08.2021
Осциллографы цифровые модульные, NI 5153, NI 5154
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
48200-11
22.09.2021
Аттенюаторы программируемые модульные, NI PXI-5695
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
48201-11
22.09.2026
Генераторы сигналов произвольной формы модульные, NI PXIe-5451
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
48245-11
27.10.2026
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
50805-12
06.07.2022
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50845-12
06.07.2022
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50951-12
06.07.2022
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51248-12
26.07.2022
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51831-12
23.10.2022
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51844-12
23.10.2022
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53103-13
01.02.2023
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53905-13
28.05.2023
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53913-13
28.05.2023
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
54365-13
28.05.2023
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
54366-13
28.05.2023
Осциллографы цифровые модульные, NI PXIe-5162
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55586-13
02.10.2023
Генераторы сигналов модульные многоканальные, NI PXIe-5673E
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
55589-13
02.10.2023
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
56624-14
26.02.2019
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
57388-14
15.05.2019
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57389-14
01.04.2024
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57390-14
15.05.2019
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57391-14
01.04.2024
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57392-14
01.04.2024
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57580-14
01.04.2024
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57581-14
01.04.2024
Генераторы сигналов произвольной формы модульные, NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57582-14
01.04.2024
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57585-14
01.04.2024
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
57586-14
01.04.2024
Генераторы сигналов модульные, NI PXI-5671
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
58297-14
15.07.2024
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59749-15
25.11.2024
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
59845-15
25.11.2024
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61391-15
16.11.2025
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61937-15
19.10.2025
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61938-15
19.10.2025
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
61939-15
19.10.2025
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
66304-16
29.12.2026
Генераторы сигналов, NI PXIe-5654
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
67303-17
14.04.2022
Генераторы сигналов произвольной формы модульные, NI PXI-5402
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68010-17
06.07.2022
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
68393-17
24.08.2022
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68394-17
24.08.2022
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68422-17
28.08.2022
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
68973-17
23.10.2022
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
69164-17
01.11.2022
Модули измерительные для резистивных мостовых схем, NI PXIe-4339
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71723-18
09.07.2024
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71724-18
09.07.2024
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72686-18
27.09.2024
Осциллографы цифровые модульные, NI PXIe-5164
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72685-18
27.09.2024
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74862-19
23.04.2024
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74861-19
23.04.2024
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
74860-19
23.04.2024
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
75842-19
20.08.2024
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
75841-19
20.08.2024
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
76139-19
13.09.2024
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
76762-19
28.11.2024
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
76642-19
29.11.2024
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
78144-20
27.04.2025
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78143-20
27.04.2025
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78142-20
27.04.2025
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
79181-20
11.09.2025
Нагрузки электронные, RMX-400X
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
79649-20
20.11.2025
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684
Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные (NI PXIe-6571)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • NI PXIe-6571
  • 40 20 20 0 0 0 0
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • NI PXIe-6571
  • 31 31 0 0 31 31 0

    Стоимость поверки Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные (NI PXIe-6571)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (драйвер “NI-Digital Pattern Driver”) служит для управления режимами модулей, задания параметров и функций, отображения и хранения измерительной информации. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    NI-Digital Pattern Driver

    Номер версии (идентификационный номер)

    не ниже 18.5

    место пломбирования (стикер) место нанесения знака утверждения типа и знака поверки

    Рисунок 1 - Общий вид модулей


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к генераторам-анализаторам цифровых сигналов с параметрическим измерителем модульным NI PXIe-6570

    ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

    ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16  30 А

    Поверка

    Поверка

    осуществляется по документу М6571/МП-2019 «ГСИ. Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные NI PXIe-6571. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 24.05.2019 г.

    Основные средства поверки:

    • - мультиметр цифровой модульный NI PXI-4071; рег. № 57582-14;

    • -  источник-измеритель напряжения и силы тока модульный NI PXIe-4136; рег. № 69739-17.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.


    Изготовитель

    Компания “National Instruments Corporation”, Венгрия Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
    Тел./факс: 36-52-515-400
    E-mail info@ni.com

    Заявитель


    Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС» (ООО «ЭнАй Рус»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
    Тел.: +7 (495) 783-68-51, факс: +7 (495) 783-68-52
    E-mail ni.russia@ni.com

    Испытательный центр


    Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
    Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
    Тел./факс: +7 (495) 926-71-85
    Web-сайт: http://www.actimaster.ru
    E-mail post@actimaster.ru

    Модули представляют собой многоканальные устройства, в каждом из каналов которых имеются:

    • - драйвер напряжения;

    • - компаратор (логический анализатор) напряжения;

    • - активная нагрузка;

    • - параметрический измеритель напряжения и силы тока (PPMU).

    Формирование набора испытательных сигналов производится генератором тестовой последовательности в соответствии с заданной пользователем конфигурацией, параметрами статического и динамического режимов (частота, амплитуда, положения фронта и спада импульсов).

    Драйвер напряжения осуществляет ввод напряжения (уровни «высокий», «низкий», «земля») на исследуемый объект.

    Компаратор напряжения выполняет логический анализ входных сигналов от объекта по задаваемым порогам срабатывания напряжения («высокий», «низкий»).

    Активная нагрузка позволяет на заданном уровне поддерживать силу тока от исследуемого объекта.

    Параметрический измеритель напряжения и силы тока (PPMU) осуществляет измерение вольт-амперных характеристик объекта в режимах источника напряжения и тока, а также в режиме электронной нагрузки со стабилизацией значений напряжения или силы тока.

    Управление модулями осуществляется по шине PXI Express (PXIe).

    Конструктивно модули выполнены в виде сборки печатных плат в металлическом корпусе, имеющем лицевую панель с разъемом для присоединения сигнальных кабелей, и заднюю панель с разъемом для присоединения к шине PXIe. Модули устанавливаются в шасси PXIe. На панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1.


    представлена в таблице 4.

    Таблица 4 - Комплектность модулей

    Наименование и обозначение

    Кол-во

    Г енератор-анализатор цифровых сигналов с параметрическим измерителем модульный NI PXIe-6571

    1 шт.

    Руководство по эксплуатации 377480A-01 (на компакт-диске)

    1 шт.

    Методика поверки NI657I/VI11-2019

    1 шт.

    Принадлежности

    по заказу


    представлены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    1

    2

    Количество независимых каналов

    32

    ГЕНЕРАТОР ТЕСТОВОЙ ПОСЛЕДОВАТ

    ЕЛЬНОСТИ

    Максимальная длина тестовой последовательности, Мбит

    128

    Максимальная частота смены векторов тестовой последовательности, МГц

    100

    Частота тестовой последовательности

    от 25 кГц до 100 МГц

    Продолжение таблицы 2

    ДРАЙВЕР (ГЕНЕРАТОР НАПРЯЖЕНИЯ)

    Программируемые уровни напряжения: «высокий» (VIh), «низкий» (VIl), «земля» (Vterm)

    Диапазон уровней постоянного напряжения, В

    от -2 до +6

    Разрешение по напряжению, мкВ

    122

    Выходное сопротивление, Ом

    50

    Минимальный перепад напряжения (Vih - VIl), В

    0,4 (на нагрузке 1 МОм)

    Диапазон силы тока в нагрузке, мА

    ±32

    Время нарастания/спада импульсов напряжения, нс

    1,2 1)

    Пределы допускаемой абсолютной погрешности установки постоянного напряжения, мВ

    ±15 (на нагрузке 1 МОм)

    КОМПАРАТОР (ЛОГИЧЕСКИЙ АНАЛИЗАТОР) НАПРЯЖЕНИЯ

    Программируемые уровни порогов срабатывания: «высокий»

    (Voh), «низкий» (Vol)

    Диапазон установки порогов срабатывания, В

    от -2 до +6

    Разрешение по напряжению, мкВ

    122

    Пределы допускаемой абсолютной погрешности порогов срабатывания по постоянному напряжению, мВ

    ±25 2)

    АКТИВНАЯ НАГРУЗКА

    Программируемые уровни силы тока: «высокий» (Ioh), «низкий» (Iol)

    Диапазон установки силы тока, мА

    от 1,5 до 16

    Разрешение по силе тока, нА

    488

    Диапазон входного напряжения, В

    от -2 до +6

    Разрешение по напряжению, мкВ

    122

    Пределы допускаемой абсолютной погрешности установки силы постоянного тока, мА

    ±1 3)

    ПАРАМЕТРИЧЕСКИЙ ИЗМЕРИТЕЛЬ (PPMU)

    Диапазон временной апертуры

    от 4 мкс до 65 мс

    Разрешение временной апертуры, мкс

    4

    Диапазон установки напряжения, В

    от -2 до +6

    Разрешение установки напряжения, мкВ

    122

    Пределы допускаемой абсолютной погрешности установки постоянного напряжения, мВ

    ±15 (на нагрузке 1 МОм)

    Диапазон измерения напряжения, В

    от -2 до +6

    Разрешение измерения напряжения, мкВ

    228

    Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ

    ±5

    • 1) Типовое справочное значение.

    • 2) В диапазоне от -1,5 до +5,8 В.

    • 3) При напряжении не более 3 В, типовое справочное значение

    Продолжение таблицы 2

    Верхние пределы диапазонов DI, разрешение RI и пределы допускаемой абсолютной погрешности AI установки силы постоянного тока PPMU

    Di

    Ri

    AI

    ±2 мкА

    60 пА

    0,01-Di 1}

    ±32 мкА

    980 пА

    ±128 мкА

    3,9 нА

    ±2 мА

    60 нА

    ±32 мА

    980 нА

    Верхние пределы диапазонов DI, разрешение RI и пределы допускаемой абсолютной погрешности AI измерения силы постоянного тока PPMU

    Di

    Ri

    AI

    ±2 мкА

    460 пА

    0,01-Di 1)

    0,015- Di 2)

    ±32 мкА

    7,3 нА

    ±128 мА

    30 нА

    ±2 мА

    460 нА

    ±32 мА

    7,3 мкА

    • 1) Для зоны 1 значений силы тока и напряжения, показанной на рисунке 2.

    • 2) Для зоны 2 значений силы тока и напряжения, показанной на рисунке 2.

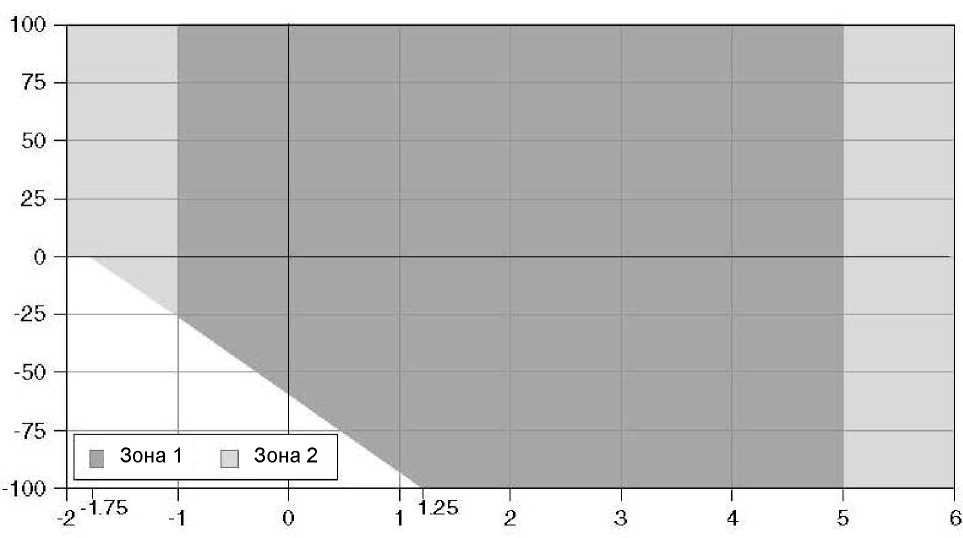

    Рисунок 2 - Зоны значений силы тока и напряжения по горизонтальной оси - значения напряжения, В по вертикальной оси - значения силы тока, % от верхнего предела диапазона

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Потребляемая мощность от шасси PXI Express, Вт, не более

    77

    Габаритные размеры, мм

    высота

    131

    глубина

    214

    ширина

    21

    Масса, г, не более

    640

    Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха, %

    от 0 до 45

    от 10 до 90 (без конденсата)
