Номер по Госреестру СИ: 69164-17
69164-17 Модули измерительные для резистивных мостовых схем
(NI PXIe-4339)
Назначение средства измерений:
Модули измерительные для резистивных мостовых схем NI PXIe-4339 (далее - модули) предназначены для измерения электрического напряжения в полных, 1/2 и 1/4 резистивных мостовых схемах.

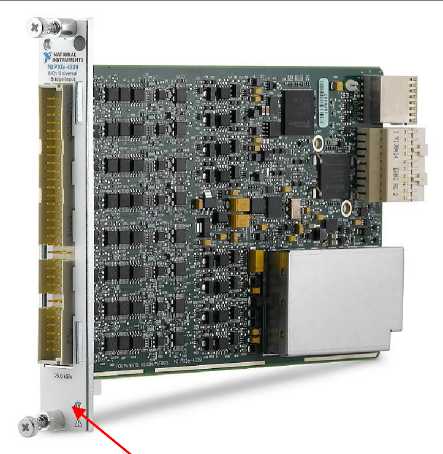

Внешний вид.
Модули измерительные для резистивных мостовых схем
Рисунок № 1

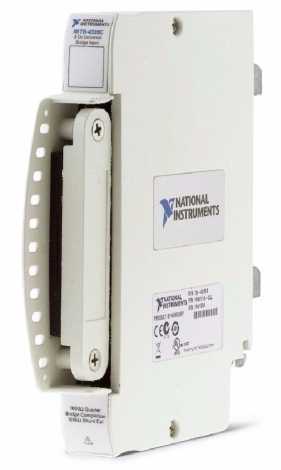

Внешний вид.
Модули измерительные для резистивных мостовых схем
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.11.2022
Номер записи - 160886
ID в реестре СИ - 383286
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PXIe-4339, NI PXIe-4339,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2325 от 2017.11.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули измерительные для резистивных мостовых схем (NI PXIe-4339)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "National Instruments Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
78144-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78143-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78142-20 27.04.2025 |
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Модули измерительные для резистивных мостовых схем (NI PXIe-4339)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 9 | 0 | 9 | 0 | 0 | 0 | 0 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
ФГУП "ЦАГИ" (РОСС СОБ 3.00082.2013) | 6 | 0 | 3 | 0 | 6 | 0 | 3 | |||
АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Модули измерительные для резистивных мостовых схем (NI PXIe-4339)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Программное обеспечение (драйвер) «NI-DAQmx» служит для управления режимами, задания параметров и функций измерения. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска «A» по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
NI-DAQmx |
Номер версии (идентификационный номер) |
14.5 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям измерительным для резистивных мостовых схем NI PXIe-4339
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу М4339МП-20'17 «ГСИ. Модули измерительные для резистивных мостовых схем NI PXIe-4339. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 25.09.2017 г.
Основные средства поверки:
-
- калибратор универсальный Fluke 9100; рег. № 25985-09;
-
- мультиметр цифровой модульный NI PXI-4071; рег. № 57582-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Заявитель
Представительство компании «National Instruments» в Российской Федерации
Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел. (495)783-68-51, Факс (495)783-68-52
E-mail ni.russia@ni.com
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru E-mail post@actimaster.ru
Модули представляют собой устройства на основе аналого-цифрового (АЦП) и цифроаналогового (ЦАП) преобразователей. Измеряемое напряжение с диагонали резистивного моста поступает на программируемый дифференциальный усилитель, после чего в АЦП производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Напряжение питания моста формируется ЦАП. Коэффициент усиления входного напряжения и напряжение питания моста выбираются из ряда дискретных значений. Для минимизации влияния соединительных кабелей в цепи питания моста используется 4-х проводная схема с потенциальными входными контактами.
Модули имеют два режима: измерение напряжения и измерение отношения напряжения в диагонали моста к установленному напряжению питания моста.
Для внешнего подключения модули комплектуются терминальными блоками TB-4339 (TB-4339B, TB-4339C) с винтовыми контактами, которые включают в себя резистор для завершения 1/4 мостовой схемы и шунтирующий резистор для балансировки моста.
Управление модулями осуществляется по шине PXI Express (PXIe).
Конструкция модулей представляет собой плату, на которой имеются лицевая панель с разъемом для присоединения сигнальных кабелей либо терминального блока, и разъем интерфейса PXIe. Модули устанавливаются в слот PXIe базового блока (шасси). На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1, терминальных блоков - на рисунке 2.

место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид модулей

Рисунок 2 - Общий вид терминальных блоков
Таблица 4 - Комплектность модулей
Наименование и обозначение |
Кол-во |
Модуль измерительный для резистивных мостовых схем NI PXIe-4339 |
1 шт. |
Блок терминальный TB-4339 / TB-4339B / TB-4339C |
по заказу |
Компакт-диск с драйвером «NI-DAQmx» |
1 шт. |
Руководство пользователя |
1 шт. |
Методика поверки NI4339VII1-2017 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество независимых каналов |
8 |
Разрешение цифро-аналоговых преобразователей, бит |
24 |
Частота дискретизации, Гц |
от 1 до 25600 |
РЕЖИМ ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ | |
Диапазоны измерения напряжения, В |
±0,1; ±0,2; ±0,5; ±10 |
Параметры основной абсолютной погрешности измерения постоянного напряжения | |
при температуре (23±5 °C) ’ | |
коэффициент мультипликативной составляющей, отн. ед. |
6-ю-4 |
аддитивная составляющая, мВ | |
диапазон ±0,1 В |
0,074 |
диапазон ±0,2 В |
0,089 |
диапазон ±0,5 В |
0,133 |
диапазон ±10 В |
1,56 |
Уровень собственных шумов (скз), мкВ, не более | |
диапазон ±0,1 В |
2,21 |
диапазон ±0,2 В |
2,34 |
диапазон ±0,5 В |
2,91 |
диапазон ±10 В |
34,2 |
Неравномерность АЧХ на частотах до 11500 Гц, дБ, не более 4) | |
диапазон ±0,1 В |
0,18 |
диапазоны ±0,2; ±0,5; ±10 В |
0,10 |
1) Пределы основной абсолютной погрешности Д0 определяются формулой Д0 = ±(a/U + b), | |
где a - коэффициент мультипликативной составляющей, b - аддитивная составляющая, | |
U - значение измеряемого напряжения, В.
|
П Продолжение таблицы 2
РЕЖИМ ИЗМЕРЕНИЯ ОТНОШЕНИЯ НАПРЯЖЕНИЙ

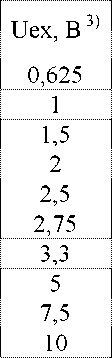

Номинальные значения постоянного напряжения питания мостовой схемы, В
0,625; 1; 1,5; 2; 2,5;
2,75; 3,3; 5; 7,5; 10
Максимальные значения постоянного напряжения питания мостовой схемы, В
с резистором завершения мостовой схемы 120 Ом
с резистором завершения мостовой схемы 350 Ом и 1 кОм Диапазоны измерения отношения напряжений, мВ/В
напряжение питания мостовой схемы 2,75; 3,3; 5; 7,5; 10 В напряжение питания мостовой схемы 0,625; 1; 1,5; 2; 2,5
3,3 (для полного моста) 5 (для 1/2 моста)
10...................................................................................................................
±10; ±20; ±50; ±1000
.±4.0.;...±8.0.;...±2.00.;....±400.0.
П10-3
Параметры основной абсолютной погрешности измерения отношения постоянных напряжений при температуре (23 ±5) оС 1 2 3 4 5________________
коэффициент мультипликативной составляющей, отн. ед. аддитивная составляющая, мВ/В
диапазоны ±10; 40 мВ/В диапазоны ±20; 80 мВ/В диапазоны ±50; 200 мВ/В диапазоны ±1000; 4000 мВ/В
Уровень собственных шумов (скз), мкВ, не более 4':>
0,074/Uex
0,089/Uex
0Д33/иёХ
1-,56/Uex.......

±10
0,80
0,67
0,44
0,29
0,22
диапазон,
±20 |
±50 |
±1000 |
0,85 |
1,06 |
12,5 |
0,71 |
0,88 |
10,4 |
0,47 |
0,58 |
6,84 |
0,31 |
0,39 |
4,56 |
0,23 |
0,29 |
3,42 |
мВ/В
±40
3,54
2,21
1,47
1,11
0,88
±80 |
±200 |
±4000 | |
3,74 |
4,66 |
54,7 | |
2,34 |
2,91 |
34,2 | |
1,56 |
1,94 |
22,8 | |
1,17 |
1,46 |
17,1 | |
0,94 |
1,16 |
13,7 | |
Неравномерность АЧХ на частотах до 11520 Гц, дБ, не более | |
диапазоны ±10; 40 мВ/В |
0,18 |
диапазоны ±20; 50; 80; 200; 1000; 4000 мВ/В |
0,10 |
Таблица 3 - Основные технические характеристики
Сопротивления резисторов терминального блока |
мостовой резистор |
шунт |
ТВ-4339 |
(120±0,12)0м |
(50±0,05) кОм |
ТВ-4339В |
(350±0,35) Ом |
(100±0,1)к0м |
ТВ-43 39С |
(1000±1) Ом |
(100±0,1)к0м |
Тип входного разъема |
96-pin(m) DIN 41612/IEC | |
Потребляемая мощность от шасси PXIe, Вт, не более |
27 | |
Габаритные размеры, мм | ||
глубина |
216 | |
толщина |
20 | |
высота |
130 | |
Масса, г, не более |
186 | |
Рабочие условия применения | ||
температура окружающего воздуха, °C |
от 0 до 55 | |
относительная влажность воздуха, % |
от 10 до 90 (без конденсата) | |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
