Номер по Госреестру СИ: 51844-12
51844-12 Осциллографы прецизионные модульные с переменной скоростью выборки
(NI PCI-5922, NI PXI-5922)
Назначение средства измерений:
Осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 предназначены для измерения амплитудных и временных параметров низкочастотных электрических сигналов.
Внешний вид.
Осциллографы прецизионные модульные с переменной скоростью выборки

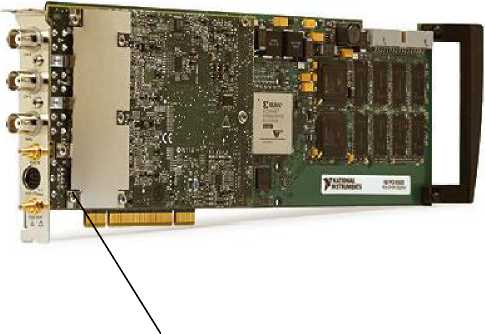

Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.10.2022
Номер записи - 141533
ID в реестре СИ - 363933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, NI PXI-5922, NI 5922,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 74
Выдано извещений - 1
Кол-во периодических поверок - 53
Кол-во средств измерений - 9
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2221 от 2017.10.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№1190 от 2020.07.14 Об актуализации Перечня
№147 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пожарная безопасность" (ТК 274)
Наличие аналогов СИ: Осциллографы прецизионные модульные с переменной скоростью выборки (NI PCI-5922, NI PXI-5922)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "National Instruments Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53905-13 28.05.2023 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53913-13 28.05.2023 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54365-13 28.05.2023 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54366-13 28.05.2023 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55586-13 02.10.2023 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
55589-13 02.10.2023 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57389-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57391-14 01.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57392-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57580-14 01.04.2024 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57581-14 01.04.2024 |
Генераторы сигналов произвольной формы модульные, NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58297-14 15.07.2024 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59749-15 25.11.2024 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59845-15 25.11.2024 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71723-18 09.07.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71724-18 09.07.2024 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74862-19 23.04.2024 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74861-19 23.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74860-19 23.04.2024 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75842-19 20.08.2024 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75841-19 20.08.2024 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76762-19 28.11.2024 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76642-19 29.11.2024 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
78144-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78143-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78142-20 27.04.2025 |
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Осциллографы прецизионные модульные с переменной скоростью выборки (NI PCI-5922, NI PXI-5922)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "ПРИСТ" (RA.RU.312058) | 14 | 1 | 11 | 1 | 14 | 1 | 11 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 15 | 3 | 4 | 9 | 0 | 13 | 4 | 9 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 12 | 1 | 0 | 11 | 0 | 8 | 0 | 8 | |
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 20 | 0 | 18 | 0 | 9 | 0 | 9 | ||
АО "ПриСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Осциллографы прецизионные модульные с переменной скоростью выборки (NI PCI-5922, NI PXI-5922)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Пакет программного обеспечения “NI-SCOPE” устанавливается на жесткий диск контроллера или внешнего компьютера. На компьютере (контроллере) должна быть установлена операционная система Windows в соответствии с требованиями, изложенными в руководстве пользователя. Программное обеспечение “NI-SCOPE” выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска |
A по WELMEC 7.2 для категории U |
идентификационное наименование |
NI- SCOPE |
идентификационный номер версии |
3.9 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах 6 - 8 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам прецизионным модульным с переменной скоростью выборки NI PCI-5922, NI PXI-5922
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора в сфере электросвязи.
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1812-2012. Осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19.10.2012 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
вольтметр постоянного и переменного напряжения относительная погрешность измерения постоянного напряжения 0,75 В и 4 В не более ± 0,01 %; относительная погрешность измерения переменного напряжения 0,6 В и 3 В частотой 1 кГц не более ± 0,015 % |
мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 0,75 В и 4 В не более ± 0,0001 %; относительная погрешность измерения переменного напряжения 0,6 В и 3 В частотой 1 кГц не более ± 0,011 % |
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
источник постоянного и переменного напряжения разрешение воспроизведения напряжения от 0,6 до 4 В не более ± 0,005 % |
калибратор универсальный Fluke 9100 разрешение воспроизведения постоянного и переменного напряжения от 0,6 до 4 В не более ± 0,002 % |
синтезатор частоты относительная погрешность установки частоты 1 кГц напряжением 1 В п-п на нагрузку 50 Ом не более ± 5040-6 |
калибратор универсальный Fluke 9100 с опциями 100 и 600 относительная погрешность установки частоты от 10 Гц до 600 МГц напряжением 1 В п-п на нагрузку 50 Ом не более ± 2,540-7 |
Изготовитель
Компания “National Instruments Corporation”, США;11500 North Morac Expway, Austin, Texas, 78759-3504, USA, Тел. 1-512-683-0100,
факс 1-512-683-9411, e-mail info@ni.com
Принцип действия осциллографов прецизионных модульных с переменной скоростью выборки NI PCI-5922, NI PXI-5922 основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код, при этом разрядность цифро-аналогового преобразователя (АЦП) связана со скоростью выборки. Разрядность АЦП достигает 24 бит при частоте дискретизации от 50 до 500 кГц и снижается до 16 бит при максимальной частоте дискретизации 15 МГц. Преобразованный в цифровой код сигнал может отображаться в виде осциллограммы, спектрограммы, или в осях X-Y, с измерением параметров сигнала по выбору пользователя.
Конструктивно осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 выполнены в виде печатной платы в экранированном корпусе, имеющем лицевую панель с разъемами для присоединения сигнальных кабелей, и заднюю панель с разъемом для присоединения к интерфейсной шине. Модель NI PXI-5922 устанавливается в слот компьютера с интерфейсом PCI, модель NI PXI-5922 устанавливается в слот шасси PXI.
Внешний вид осциллографов прецизионных модульных с переменной скоростью выборки NI PCI-5922, NI PXI-5922 показан на фотографиях 1 и 2.
FJ
место пломбирования
место пломбирования
фотография 1 - NI PXI-5922
фотография 2 - NI PCI-5922
По техническим требованиям осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 соответствуют ГОСТ 22261-94.
наименование и обозначение |
кол-во |
осциллограф прецизионный модульный с переменной скоростью выборки NI PCI-5922, NI PXI-5922 |
1 шт. по заказу |
компакт-диск CD с драйвером NI-SCOPE и документацией |
1 шт. |
принадлежности |
по заказу |
NI PCI-5922, NI PXI-5922. Руководство по эксплуатации |
1 шт. |
методика поверки МП РТ 1812-2012 |
1 шт. |
соотношение между скоростью выборю частота дискретизации ; 50; 500 кГц |
г (частотой дискретизации) и разрядностью АЦП 1 МГц 1 5 МГц 1 10 МГц 1 15 МГц | |
разрядность АЦП ; 24 бит |
22 бит : 20 бит : 18 бит ; 16 бит | |
тип интерфейса |
PXI, PCI | |
количество каналов |
2 | |
входное сопротивление |
1 МОм; 50 Ом | |
диапазоны вертикальной шкалы |
± 1 В; ± 5 В | |
пределы допускаемой основной погрешности измерения постоянного напряжения U (входное сопротивление 1 МОм) 1 диапазон ± 1 В диапазон ± 5 В |
± (5Н0-4 U + 50 мкВ) ± (5Н0-4 U + 100 мкВ) | |
дополнительная погрешность измерения постоянного напряжения U (входное сопротивление 1 МОм) в рабочем диапазоне температур, типовые значения, не более диапазон ± 1 В диапазон ± 5 В |
± (20Н0-6 U + 5 мкВ) / °C ± (2(6 10 6 U + 10 мкВ) / °C | |
пределы допускаемой основной погрешности измерения переменного напряжения частотой 1 кГц (входное сопротивление 1 МОм) 1 |
± 0,08 % | |
ПАРАМЕТРЫ СИНХРОНИЗАЦИИ | ||
внутренняя синхронизация (опорный генератор VCXO) частота генератора относительная погрешность частоты, не более |
120 МГц ±5010'6 | |
внешняя синхронизация от интерфейсного разъема PXI или PCI частота (с дискретностью 1 МГц) диапазон синхронизации |
от 1 до 20 МГц ± 5010'6 | |
вход CLK IN на передней панели частота (с дискретностью 1 МГц) диапазон синхронизации диапазон напряжения (вход 50 Ом) |
от 1 до 20 МГц ± 50Н0’6 от 0,2 до 1 В п-п | |
выход сигнала синхронизации CLK OUT на передней панели уровень напряжения выходное сопротивление |
5 В CMOS 50 Ом |
примечание 1. при температуре в пределах ± 5 °C от температуры, при которой выполнялась внутренняя автоподстройка (self-calibration)
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
тип входных ВЧ соединителей |
BNC(f) |
габаритные размеры (высота х глубина х толщина), мм | |
NI PXI-5922 |
216 х 130 х 20 |
NI PCI-5922 |
355 х 113 х 20 |
масса, не более | |
NI PXI-5922 |
336 г |
NI PCI-5922 |
415 г |
потребляемая мощность, не более | |
NI PXI-5922 |
20,9 Вт |
NI PCI-5922 |
24,5 Вт |
рабочие условия применения |
группа 4 ГОСТ 22261-94 |
температура окружающей среды |
от 0 до + 55 °C |
относительная влажность воздуха, не более |
от 10 до 90 % |
предельная высота над уровнем моря |
2000 м (при + 25 °C) |
условия транспортирования и хранения | |
температура окружающей среды |
от - 40 до + 71 °C |
относительная влажность воздуха, не более |
от 5 до 95 % |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
