Номер по Госреестру СИ: 57390-14
57390-14 Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения
(NI SCXI-1540)
Назначение средства измерений:
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения NI SCXI-1540 предназначены для измерения переменного напряжения на вторичной обмотке индуктивных датчиков перемещения.

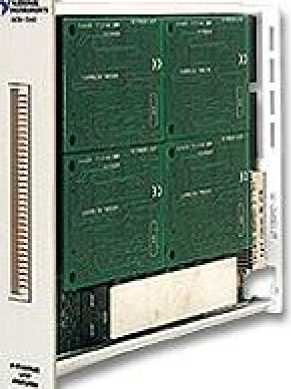

Внешний вид.
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.05.2019
Номер записи - 147844
ID в реестре СИ - 370244
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ПДИ-М-2-04, ПДИ-М-1-16, ПДИ-М-1-14, ПДИ-М-1-12, ПДИ-М-1-10, ПДИ-М-1-08, ПДА-М-4-07, ПДА-М-2-04, ПДА-М-2-02, ПДА-М-2, ПДА-М-1-16, ПДА-М-1-14, ПДА-М-1-06,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№610 от 2014.05.14 Об утверждении типов средств измерений (Регистрационный номерв Гос.реестре СИ 57379-14 по 57402-14,36267-14,57403-14 по 57407-14)
№2341 от 2019.10.02 О продлении срока действия свидетельств об утверждении типа
№154 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Имплантаты в хирургии" (ТК 453)
Наличие аналогов СИ: Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения (NI SCXI-1540)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "National Instruments Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53905-13 28.05.2023 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53913-13 28.05.2023 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54365-13 28.05.2023 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
54366-13 28.05.2023 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55586-13 02.10.2023 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
55589-13 02.10.2023 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57389-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57391-14 01.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57392-14 01.04.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57580-14 01.04.2024 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57581-14 01.04.2024 |
Генераторы сигналов произвольной формы модульные, NI PXI-5406, NI PXI-5412, NI PXI-5421, NI PXI-5422, NI PXI-5441, NI PXIe-5442 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58297-14 15.07.2024 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59749-15 25.11.2024 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
59845-15 25.11.2024 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71723-18 09.07.2024 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
71724-18 09.07.2024 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74862-19 23.04.2024 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74861-19 23.04.2024 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
74860-19 23.04.2024 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75842-19 20.08.2024 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75841-19 20.08.2024 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76762-19 28.11.2024 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
76642-19 29.11.2024 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
78144-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6221, NI 6251, NI 6255, NI 6259, NI 6281, NI 6343, NI 6356, NI 6363, NI 6366, NI 6368 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78143-20 27.04.2025 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 4461, NI 4462, NI 4495, NI 4496, NI 4498 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
78142-20 27.04.2025 |
Источники питания программируемые модульные, NI PXI-4110, NI PXI-4130 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения (NI SCXI-1540)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "ПО "СЕВМАШ" (RA.RU.310645) | 48 | 0 | 48 | 0 | 48 | 0 | 48 |
Стоимость поверки Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения (NI SCXI-1540)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Программное обеспечение выполняет функции управления параметрами работы, в том числе задание уровня и частоты напряжения, подаваемого на первичную обмотку датчика, выбор коэффициента усиления напряжения с вторичной обмотки датчика, отсчет напряжения, измеряемого аналого-цифровым преобразователем. Путем ввода значений коэффициентов преобразования индуктивного датчика можно отображать измеряемые значения перемещения. Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты |
«низкий» (класс риска А) по WELMEC 7.2 |
идентификационное наименование |
NI-DAQmx |
идентификационный номер версии |
9.2.0 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства пользователя.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным модульным для индуктивных датчиков перемещения NI SCXI-1540
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2008. Государственная поверочная схема для средств измерения переменного электрического напряжения до 1000 В в диапазоне частот от 110 2 до 2409 Гц.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Лист № 4
Всего листов 4
Поверка
Поверкаосуществляется по документу МП 047/551-2014 «Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения NI SCXI-1540», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.03.2014 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
вольтметр переменного напряжения относительная погрешность измерения напряжения от 50 мВ до 3 В частотой от 2,5 до 10 кГц не более ± 0,1 % |
мультиметр Agilent 3458A относительная погрешность измерения напряжения от 50 мВ до 5 В частотой от 2,5 до 10 кГц не более ± 0,05 % |
преобразователь измерительный аналого-цифровой относительная погрешность измерения постоянного напряжения от 1 до 3 В не более ± 0,1 % |
преобразователь измерительный аналого-цифровой модульный NI 6255 относительная погрешность измерения постоянного напряжения от 1 до 5 В не более ± 0,025 % |
аттенюатор (вспомогательное средство) ослабление от 0 до 40 дБ ступенями по 1 дБ |
комплект аттенюаторов коаксиальных ступенчатых Agilent 8494B, 8496B ослабление от 0 до 132 дБ ступенями по 1 дБ |
Изготовитель
Компания “National Instruments Corporation”, Венгрия
H-4031 Debrecen, Hatar ut I/A, Hungary; тел./факс 36-52-515-400, e-mail info@ni.com
Заявитель
ЗАО «АКТИ-Мастер», г. Москва;
125438, Москва, 4-й Лихачевский пер., д. 15, стр. 3; тел./факс (495)926-71-88
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»)
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Принцип действия основан на детектировании переменного напряжения вторичной обмотки индуктивного датчика перемещения, частота которого равна частоте напряжения, подаваемого на первичную обмотку, а уровень и фаза определяются положением сердечника. Уровень и частота напряжения, подаваемого на первичную обмотку, задаются из ряда дискретных значений. Переменное напряжение на выходах вторичной обмотки масштабируется усилителем, коэффициент усиления которого выбирается из дискретного ряда значений, и поступает на демодулятор, на другой вход которого подается напряжение первичной обмотки. В результате умножения на выходе демодулятора образуется сигнал, имеющий постоянную составляющую, полярность которой определяется положением сердечника относительно центра, а уровень пропорционален напряжению на вторичной обмотке, и переменную составляющую на удвоенной частоте. Этот сигнал поступает на фильтр нижних частот, отсекающий переменную составляющую, и поступает на выход, к которому подключается аналого-цифровой преобразователь компании National Instruments (в комплект поставки не входит). В энергонезависимой памяти EEPROM хранятся калибровочные константы, учитывающие действительные значения уровней выходного напряжения (подаваемого на первичную обмотку датчика) и коэффициентов усиления.
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения NI SCXI-1540 выполнены в виде модуля с лицевой панелью, имеющей сигнальный разъем, и соединитель для установки в шасси типа SCXI или PXI/SCXI компании National Instruments. Внешний вид показан на фотографии ниже.
' ф.,
По условиям эксплуатации преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения NI SCXI-1540 соответствуют группе 3 ГОСТ 22261-94.
наименование и обозначение |
кол-во |
Преобразователь напряжения измерительный модульный для индуктивных датчиков перемещения NI SCXI-1540 |
1 шт. |
Компакт-диск с драйвером NI-DAQ и документацией |
1 шт. |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения SCXI-1540. Руководство пользователя. |
1 шт. |
Методика поверки МП 047/551-2014 |
1 шт. |
количество измерительных каналов |
8 |
входное сопротивление |
100 кОм |
выход напряжения для подключения к первичной обмотке индуктивного датчика | |
частота |
2,5; 3,3; 5; 10 кГц |
уровень, скз |
1; 3 В |
минимальное допускаемое сопротивление индуктивного датчика перемещения | |
выходное напряжение 1 В |
32 Q |
выходное напряжение 3 В |
95 Q |
пределы диапазонов входного переменного напряжения, скз |
от 50 мВ до 6 В |
коэффициент усиления переменного напряжения (скз) с преобразованием в постоянное напряжение: 0,8; 0,9; 1; 1,1; 1,25; 1,4; 1,6; 1,8; 2; 2,2; 2,5; 2,8; 3,2; 3,6; 4; 4,5; 5; 5,6; 6,3; 7; 8; 9; 10; 11; 12,5; 14; 16; 18; 20; 22; 25 | |
пределы диапазона выходного постоянного напряжения |
± 5 В |
пределы допускаемой основной погрешности коэффициента усиления переменного напряжения с преобразованием в постоянное напряжение при температуре (23 ± 1) оС: ± 2 % 1 | |
пределы допускаемой дополнительной погрешности выходного напряжения U в рабочем диапазоне температур |
± (3А0-4 • U + 70 мкВ)/оС |
габаритные размеры (высота х глубина х толщина), мм |
172х188х30 |
масса, не более |
727 г |
потребляемая мощность от шасси, не более |
7,3 Вт |
рабочие условия применения |
группа 3 ГОСТ 22261-94 |
температура окружающей среды |
от 0 до + 50 °C |
относительная влажность воздуха |
от 10 до 90 % без конденсата |
условия хранения и транспортирования | |
температура окружающей среды |
от - 20 до + 70 °C |
относительная влажность воздуха |
от 5 до 95 % без конденсата |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
