Номер по Госреестру СИ: 50805-12
50805-12 Преобразователи напряжения измерительные аналого-цифровые модульные
(NI 9222, NI 9223)
Назначение средства измерений:
Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223 предназначены для измерения мгновенных значений электрического напряжения.

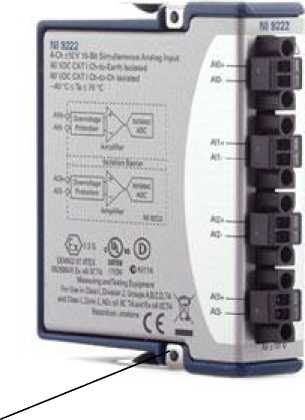

Внешний вид.
Преобразователи напряжения измерительные аналого-цифровые модульные
Рисунок № 1
Общие сведения
Дата публикации - 18.02.2025
Срок свидетельства - 06.07.2022
Номер записи - 140333
ID в реестре СИ - 362733
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Преобразователь напряжения измерительный аналого-ц, Нет модификации, нет данных, NI 9223, NI 9222, NI 9223, NI 9222, National Instruments 9222,
Производитель
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 76
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений - 32
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
