Номер по Госреестру СИ: 51248-12
51248-12 Анализаторы сигналов модульные
(NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665)
Назначение средства измерений:
Анализаторы сигналов модульные NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 предназначены для измерения параметров спектра модулированных высокочастотных сигналов в коаксиальных трактах.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "Челябинский радиозавод "Полет" | Юридические лица | 9 | 19 | 2,11 |
| юридическое лицо | Юридические лица | 8 | 17 | 2,13 |
| АО "ОКБ МЭЛ" | Юридические лица | 6 | 12 | 2,00 |
| АО "УПКБ "Деталь" г.Каменск-Уральский | Юридические лица | 5 | 10 | 2,00 |
| ООО "ИРЗ-Телеком" | Юридические лица | 5 | 7 | 1,40 |
| ООО "ИРЗ" | Юридические лица | 3 | 6 | 2,00 |
| АО "УПКБ "Деталь" | Юридические лица | 3 | 4 | 1,33 |
| ООО «Модульные Измерительные Решения» | Юридические лица | 3 | 3 | 1,00 |
| АО СКТБ ЭС | Юридические лица | 2 | 7 | 3,50 |
| АО "Ярославский радиозавод" | Юридические лица | 2 | 4 | 2,00 |
| ПАО "Ярославский радиозавод" | Юридические лица | 2 | 3 | 1,50 |
| АО ПриСТ | Юридические лица | 1 | 3 | 3,00 |
| ПАО "САТУРН" | Юридические лица | 1 | 1 | 1,00 |
| АО "РСК "МиГ" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество "Государственный ракетный центр имени академика В.П. Макеева" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ОАК" | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "ОАК" - НАЗ "Сокол" | Юридические лица | 1 | 1 | 1,00 |
| Акционерное общество «Центральный научно исследовательский институт машиностроения» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 984269d4-d9d7-ee95-b8d3-5ae6146e5323 | 51248-12 | 2020-05-07 | — | актуальная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 26.07.2022
Номер записи - 140831
ID в реестре СИ - 363231
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
NI PXIe-5663, NI PXIe-5665, NI PXIe-5663E, NI PXIe-5603 - F635BC, NI PXIe-5622 - F61558, NI PXIe-5653 - F6362C, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665, NI PXIе-5663Е, в составе: модуль PXIe-5601, модуль PXIe-5622, модуль PXIe-5652, NI PXI-5665, NI PXIe-5665 (модуль NI PXIe-5605, модуль NI PXIe-5622, модуль NI PXIe-5653), нет данных, NI PXIe-5603 - F3EEC7, NI PXIe-5622 - EF7DFC, NI PXIe-5653 - F4364C, PXIe-5663, PXIe-5663E, PXle5663E, модуль NI PXIe-5605; модуль NI PXIe-5622; модуль NI PXIe-5656, Нет модификации
Изготовитель - Компания "National Instruments Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кол-во поверок - 145
Выдано извещений - 7
Кол-во периодических поверок - 101
Кол-во средств измерений - 61
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
№775 от 2012.09.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51239-12,51240-12,32209-12,51241-12 по 51265-12,51294-12 по 51334-12)
№1630 от 2017.07.26 О продлении срока действия свидетельств об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45501-10 29.06.2025 |
Модули измерительные для резистивных мостовых схем, NI PXI-4220, NI PXIe-4330, NI PXIe-4331 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
46514-11 11.03.2021 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 6123, NI 6250, NI 6254 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47021-11 18.05.2021 |
Приборы для измерения коэффициентов отражения и передачи модульные, NI PXIe-5630 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47898-11 18.08.2026 |
Преобразователи мощности измерительные, NI USB-5680, NI USB-5681 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
47899-11 18.08.2021 |
Осциллографы цифровые модульные, NI PXIe-5185, NI PXIe-5186 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47900-11 18.08.2021 |
Осциллографы цифровые модульные, NI 5153, NI 5154 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48200-11 22.09.2021 |
Аттенюаторы программируемые модульные, NI PXI-5695 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48201-11 22.09.2026 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5451 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
48245-11 27.10.2026 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9211, NI 9213, NI 9214 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50805-12 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9222, NI 9223 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
50845-12 06.07.2022 |
Источники питания программируемые модульные, NI PXI-4132, NI PXIe-4140, NI PXIe-4141 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50951-12 06.07.2022 |
Усилители напряжения инструментальные многоканальные модульные, SCXI-1121, SCXI-1520 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51248-12 26.07.2022 |
Анализаторы сигналов модульные, NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51831-12 23.10.2022 |
Генераторы-анализаторы цифровых сигналов модульные, NI PXIe-6556 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51844-12 23.10.2022 |
Осциллографы прецизионные модульные с переменной скоростью выборки, NI PCI-5922, NI PXI-5922 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53103-13 01.02.2023 |
Преобразователи силы тока измерительные аналого-цифровые и цифро-аналоговые модульные, NI PXI-6238, NI PXI-6239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53905-13 28.05.2024 |
Измерители коэффициентов отражения и передачи модульные, NI PXIe-5632 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53913-13 28.05.2029 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
54365-13 28.05.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5644R, NI PXIe-5645R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54366-13 28.05.2029 |
Осциллографы цифровые модульные, NI PXIe-5162 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
55586-13 02.10.2024 |
Генераторы сигналов модульные многоканальные, NI PXIe-5673E Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
55589-13 02.10.2024 |
Анализаторы сигналов модульные многоканальные, NI PXIe-5663E, NI PXIe-5665 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
56624-14 26.02.2019 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
57388-14 15.05.2019 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 7841R, NI 7842R, NI 7851R, NI 7852R, NI 7854R Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57389-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4492, NI PXIe-4497, NI PXIe-4499 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57390-14 15.05.2019 |
Преобразователи напряжения измерительные модульные для индуктивных датчиков перемещения, NI SCXI-1540 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57391-14 01.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI PXIe-4322 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57392-14 01.04.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4300, NI PXIe-4353 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57580-14 01.04.2029 |
Преобразователи сопротивления измерительные аналого-цифровые модульные, NI PXIe-4357 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
57582-14 01.04.2024 |
Мультиметры цифровые модульные , NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57585-14 01.04.2024 |
Анализаторы сигналов модульные, NI PXI-5660, NI PXI-5661 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57586-14 01.04.2024 |
Генераторы сигналов модульные, NI PXI-5671 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58297-14 15.07.2029 |
Осциллографы цифровые модульные, NI 5105, NI 5122, NI 5124, NI 5132, NI 5133, NI 5142, NI 5152, NI 5160 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59749-15 25.11.2029 |
Частотомеры-счетчики импульсов модульные, NI 6602, NI 6608, NI 6612, NI 6614, NI 6624 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
59845-15 25.11.2029 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI9208, NI9229, NI9239 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61391-15 16.11.2025 |
Калибраторы-измерители напряжения и силы тока модульные, NI PXIe-4138, NI PXIe-4139 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61937-15 19.10.2025 |
Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные, NI 9207 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61938-15 19.10.2025 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI USB-6218, NI 6232, NI 6289 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61939-15 19.10.2025 |
Измерители сопротивления и температуры модульные, NI 9216, NI 9217, NI 9226 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
66304-16 29.12.2026 |
Генераторы сигналов, NI PXIe-5654 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67303-17 14.04.2022 |
Генераторы сигналов произвольной формы модульные, NI PXI-5402 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68010-17 06.07.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXI-6220 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
68393-17 24.08.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-4463 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68394-17 24.08.2022 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI PXIe-4464 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68422-17 28.08.2022 |
Мультиметры цифровые модульные , NI PXIe-4080, NI PXIe-4081, NI PXIe-4082 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68973-17 23.10.2022 |
Преобразователи напряжения измерительные цифро-аналоговые модульные, NI PXIe-6738, NI PXIe-6739 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
69164-17 01.11.2022 |
Модули измерительные для резистивных мостовых схем, NI PXIe-4339 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71723-18 09.07.2029 |
Преобразователи напряжения измерительные аналого-цифровые модульные , NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71724-18 09.07.2029 |
Преобразователи силы тока измерительные аналого-цифровые модульные, NI 9227, NI 9246, NI 9247 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72686-18 27.09.2024 |
Осциллографы цифровые модульные, NI PXIe-5164 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72685-18 27.09.2024 |
Анализаторы-генераторы высокочастотных сигналов модульные, NI PXIe-5840 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74862-19 23.04.2029 |
Источники питания постоянного тока программируемые, RMX-4101, RMX-4102, RMX-4104 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74861-19 23.04.2029 |
Преобразователи напряжения и силы тока цифро-аналоговые модульные, NI 9263, NI 9264, NI 9265 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
74860-19 23.04.2029 |
Преобразователи напряжения, силы тока и сопротивления измерительные аналого-цифровые модульные, NI 9201, NI 9203, NI 9205, NI 9215, NI 9219, NI 9221, NI 9234, NI 9235, NI 9236, NI 9237 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75842-19 20.08.2029 |
Генераторы сигналов произвольной формы модульные, NI PXIe-5413, NI PXIe-5423, NI PXIe-5433 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75841-19 20.08.2029 |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные, NI PXIe-6571 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76139-19 13.09.2024 |
Преобразователи напряжения измерительные аналого-цифровые и цифро-аналоговые модульные, NI 6341, NI 6345, NI 6349, NI 6355, NI 6358, NI 6361, NI 6365, NI 6376, NI 6378 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76762-19 28.11.2029 |
Частотомеры-генераторы сигналов синхронизации модульные, NI PXIe-6674T Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76642-19 29.11.2029 |
Источники питания программируемые модульные, NI PXIe-4112, NI PXIe-4113 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
79181-20 11.09.2025 |
Нагрузки электронные, RMX-400X Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
79649-20 20.11.2025 |
Преобразователи мощности измерительные, NI USB-5683, NI USB-5684 Компания "National Instruments Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 13 | 0 | 12 | 0 | 13 | 0 | 12 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Челябинский радиозавод "Полет" (RA.RU.310605) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИРЗ" (RA.RU.312795) | 15 | 4 | 0 | 13 | 3 | 13 | 0 | 13 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 22 | 0 | 20 | 0 | 19 | 0 | 19 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 5 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 19 | 2 | 0 | 19 | 4 | 19 | 0 | 19 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ОАО "Ижевский радиозавод" (RA.RU.312795) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПриСТ" (RA.RU.312058) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
28500 | 18756 |
|
ФБУ УРАЛТЕСТ Свердловская область |
16098 | 18756 |
|
ФБУ Тюменский ЦСМ Тюменская область |
11669 | 18756 |
Пакет программного обеспечения NI-RFSA устанавливается на контроллер в шасси PXI Express. На контроллер должна быть установлена операционная система Windows в соответствии с требованиями, изложенными в руководстве пользователя. Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. По заказу дополнительно поставляются лицензионные продукты “NI Spectrum Measurement Toolkit”, “NI Modulation Toolkit” компании “National Instruments”.
Общие сведения о программном обеспечении приведены в таблице ниже.
|
класс риска |
А по WELMEC 7.2 для категории U |
|
идентификационное наименование |
NI-RFSA |
|
идентификационный номер версии |
2.5 и выше |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам сигналов модульным NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора в сфере электросвязи.
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
осуществляется по документу «МП РТ 1776-2012. Анализаторы сигналов модульные NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 16.08.2012 г.
Средства поверки:
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
стандарт частоты относительная погрешность частоты 10 МГц не более ± 540-9; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 1 •Ю-10; уровень сигнала + 7 дБм |
|
генератор сигналов высокочастотный диапазон частот от 10 МГц до верхней частоты диапазона поверяемой модели; диапазон уровня от - 60 до 0 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке от центральной частоты на 10 кГц не более - 128 дБ/Гц |
генератор сигналов Agilent E8257D с опциями 520 и 1E1 (для всех моделей, кроме NI PXIe-5663, NI PXIe-5663E с блоком расширения частоты) диапазон частот от 250 кГц до 20 ГГц; диапазон уровня от - 135 до + 15 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке на 10 кГц не более - 130 дБ/Гц генератор сигналов Agilent E8257D с опциями 540 и 1E1 (для моделей NI PXIe-5663, NI PXIe-5663E с блоком расширения частоты) диапазон частот от 250 кГц до 40 ГГц; диапазон уровня от - 135 до + 15 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке на 10 кГц не более - 130 дБ/Гц |
|
ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 10 МГц до верхней частоты диапазона поверяемой модели не более ± 0,15 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 10 МГц до 18 ГГц не более ± 0,13 дБ |
ваттметр поглощаемой СВЧ мощности (для моделей NI PXIe-5663, NI PXIe-5663E с блоком расширения частоты) относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 20 до 26,5 ГГц не более ± 0,5 дБ
преобразователь измерительный
Rohde & Schwarz NRP-Z31 относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 10 МГц до 33 ГГц не более ± 0,46 дБ
Принцип действия анализаторов сигналов модульных NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 основан на супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты и выделении его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Мгновенные значения напряжения низкой частоты преобразуются аналого-цифровым преобразователем в цифровой код и отображаются на цветном жидкокристаллическом дисплее в виде спектрограммы, параметры которой задаются пользователем. В режиме анализа модулированных сигналов осуществляется демодуляция высокочастотного сигнала с выходом на промежуточной частоте.
Модели NI PXIe-5663, NI PXIe-5663E в базовом исполнении (с диапазоном частот до 6,6 ГГц) состоят из модулей понижающего преобразователя частоты PXIe-5601, высокочастотного генератора-синтезатора PXIe-5652, и аналого-цифрового демодулятора PXIe-5622.
Модели NI PXIe-5663, NI PXIe-5663E могут быть оснащены блоком расширения частотного диапазона до 26,5 ГГц, который состоит из модулей преселектора PXI-1410, преобразователя частоты PXI-1420 и высокочастотного генератора-синтезатора PXI-1450B.
Модель NI PXIe-5663E имеет функцию списка переключаемых конфигураций режимов измерений, задаваемых пользователем.
Модель NI PXIe-5665 состоит из модулей понижающего преобразователя частоты PXIe-5603 (для исполнения с частотным диапазоном до 3,6 ГГц) или PXIe-5605 (для исполнения с частотным диапазоном до 14 ГГц), высокочастотного генератора-синтезатора PXIe-5653, и аналого-цифрового демодулятора PXIe-5622.
Конструктивно модули, входящие в состав анализаторов сигналов модульных NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665, выполнены в виде платы в экранированном корпусе, имеющем лицевую панель с разъемами для присоединения сигнальных кабелей, и заднюю панель с разъемом присоединения к шине PXI Express. Модули устанавливаются в шасси PXI Express компании “National Instruments”.
Управление режимами и обработка измерительной информации производятся установленным в шасси PXI Express контроллером компании “National Instruments”, или внешним компьютером пользователя. Интерфейс пользователя реализован в виде виртуальной панели на мониторе контроллера (внешнего компьютера), где задаются режимы управления, формы представления сигнала и результаты измерений.
Внешний вид анализаторов сигналов модульных NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 показан на фотографиях ниже:
фотография 1 - модель NI PXIe-5663 в базовом исполнении
(с диапазоном частот до 6.6 ГГц);
фотография 2 - модель NI PXIe-5665 (исполнение 14 ГГц);
фотография 3 - модель NI PXIe-5663 с блоком расширения диапазона частот до 26,5 ГГц, установленная в шасси PXI Express^ левых слотах - контроллер).
©. •© •
©JO
место пломбирования

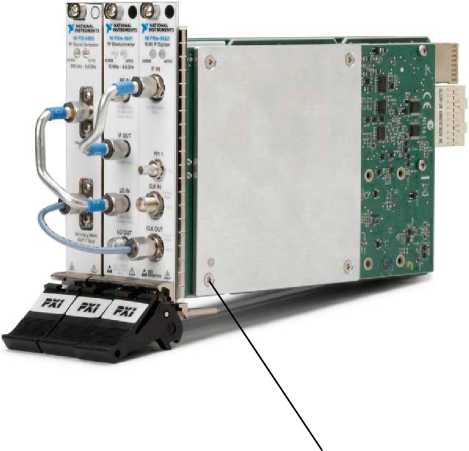

фотография 1. NI PXIe-5663, NI PXIe-5663E
место пломбирования

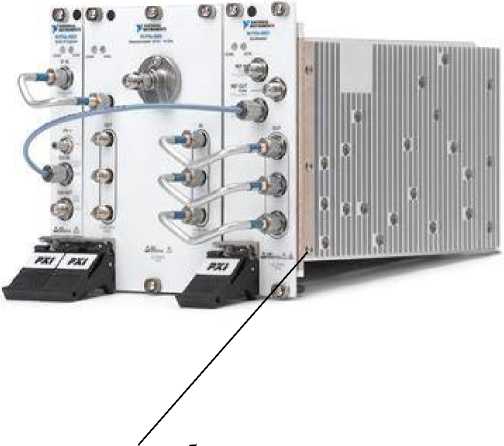

фотография 2. NI PXIe-5665

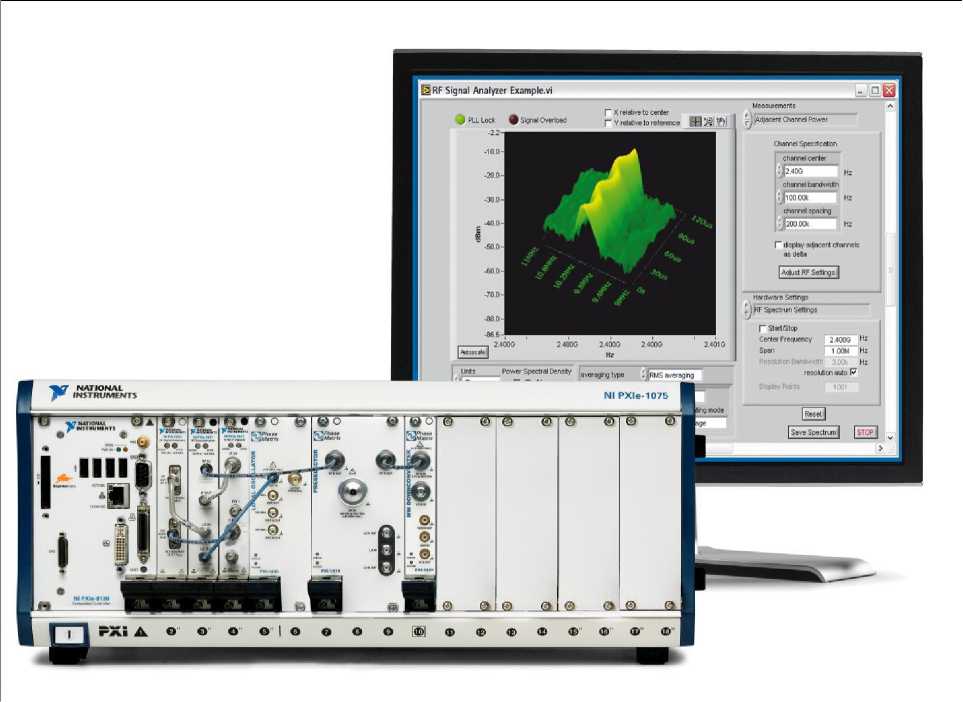

фотография 3. NI PXIe-5663, NI PXIe-5663E 26,5 ГГц
По техническим требованиям и условиям эксплуатации анализаторы сигналов модульные NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 соответствуют ГОСТ 22261-94 с рабочим интервалом температур от 0 до + 55 оС.
|
наименование и обозначение |
кол-во |
|
NI PXIe-5663, NI РХ1е-5663Е в базовом исполнении: | |
|
модуль NI РХ1е-5601 |
1 шт. |
|
модуль РХ1е-5652 |
1 шт. |
|
модуль РХ1е-5622 |
1 шт. |
|
NI PXIe-5663, NI РХ1е-5663Е с блоком расширения частоты: модуль N1 РХ1е-5601 модуль РХ1е-5652 |
1 шт. 1 шт. |
|
модуль РХ1е-5622 |
1 шт. |
|
модуль PXI-1410 |
1 шт. |
|
модуль PXI-1420 |
1 шт. |
|
модуль PXI-1450В |
1 шт. |
|
NI PXIe-5665 исполнение 1 (до 3,6 ГГц): | |
|
модуль NI РХ1е-5603 |
1 шт. |
|
модуль PXIe-5653 |
1 шт. |
|
модуль PXIe-5622 |
1 шт. |
|
наименование и обозначение |
кол-во |
|
NIPXIe-5665 исполнение 2 (до 14 ГГц): модуль N1 РХ1е-5605 модуль РХ1е-5653 |
1 шт. 1 шт. |
|
модуль РХ1е-5622 |
1 шт. |
|
комплект соединительных полужестких кабелей SMA(m) |
1 шт. |
|
нагрузка согласованная оконечная SMA(m), 50 Ом |
2 шт. |
|
насадка для закручивания шестигранных разъемов SMA |
1 шт. |
|
компакт-диск с драйвером “NI-RFSA” и документацией |
1 шт. |
|
компакт-диск с программой “NI Spectrum Measurement Toolkit” |
1 шт. |
|
компакт-диск с программой “NI Modulation Toolkit” |
1 шт. |
|
дополнительные принадлежности |
по заказу |
|
шасси PXI Express |
по заказу |
|
контроллер PXI Express |
по заказу |
|
руководство по эксплуатации на русском языке |
1 шт. |
|
методика поверки МП РТ 1776-2012 |
1 шт. |
|
диапазон частот | |
|
N1 PXIe-5663, N1 РХ1е-5663Е базовое исполнение с блоком расширения частоты |
от 10 МГц до 6,6 ГГц от 10 МГц до 26,5 ГГц |
|
N1 РХ1е-5665 | |
|
исполнение 1 |
от 20 Гц до 3,6 ГГц |
|
исполнение 2 |
от 20 Гц до 14 ГГц |
|
максимальная полоса частот анализа модулированных сигналов |
50 МГц |
|
пределы допускаемой погрешности частоты опорного генератора при температуре от + 15 до + 35 °C | |
|
N1 PXIe-5663, N1 РХ1е-5663Е |
±4 I0’6 |
|
N1 РХ1е-5665 |
±610’8 |
|
годовой дрейф частоты опорного генератора, не более | |
|
N1 PXIe-5663, N1 РХ1е-5663Е |
: 5 |0’6 |
|
N1 РХ1е-5665 |
± |.|(р |
|
уровень фазовых шумов при отстройке на 10 кГц относительно уровня на несущей (центральной) частоте, не более | |
|
N1 PXIe-5663, N1 РХ1е-5663Е на частоте 1 ГГц |
- 105 дБ/Гц |
|
N1 РХ1е-5665 на частоте 800 МГц |
- 120 дБ/Гц |
|
полоса пропускания по уровню - 3 дБ | |
|
N1 PXIe-5663, N1 РХ1е-5663Е |
от 1 Гц до 10 МГц |
|
N1 РХ1е-5665 |
от 1 Гц до 50 МГц |
|
максимальный уровень сигнала на входе |
+ 30 дБм 1 |
|
усредненный уровень собственных шумов, не более | |
|
N1 PXIe-5663, N1 РХ1е-5663Е | |
|
на частотах от 10 до 30 МГц |
- 155 дБм |
|
на частотах от 30 до 120 МГц |
- 159 дБм |
|
на частотах от 120 МГц до 3 ГГц |
- 155 дБм |
|
на частотах от 3 до 5 ГГц |
- 153 дБм |
|
на частотах от 5 до 6,6 ГГц |
- 151 дБм |
|
на частотах от 6,6 до 9 ГГц |
- 148 дБм |
|
на частотах от 9 до 26,5 ГГц |
- 135 дБм |
1. здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
|
N1 PXIe-5665 | |
|
без предварительного усилителя | |
|
на частотах от 10 до 100 МГц |
- 149 дБм |
|
на частотах от 100 до 1,7 ГГц |
- 151 дБм |
|
на частотах от 1,7 до 2,8 ГГц |
- 149 дБм |
|
на частотах от 2,8 до 7,5 ГГц |
- 148 дБм |
|
на частотах от 7,5 до 14 ГГц |
- 145 дБм |
|
с предварительным усилителем | |
|
на частотах от 10 МГц до 2,8 ГГц |
- 161 дБм |
|
на частотах от 2,8 до 3,6 ГГц |
- 160 дБм |
|
пределы основной допускаемой погрешности измерения уровня мощности при температуре 23 ± 5 °C, не более | |
|
N1 PXIe-5663, N1 РХ1е-5663Е в диапазоне от - 60 до 0 дБм | |
|
на частотах от 10 до 120 МГц |
± 2,2 дБ |
|
на частотах от 120 МГц до 6,6 ГГц |
± 1,7 дБ |
|
на частотах от 6,6 ГГц до 26,5 ГГц |
± 2,0 дБ |
|
N1 PXIe-5665 в диапазоне от - 50 до - 10 дБм | |
|
без предварительного усилителя | |
|
на частоте 612,5 МГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,35 дБ |
|
исполнение 2 (до 14 ГГц) |
± 0,46 дБ |
|
на частотах от 10 до 100 МГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,95 дБ |
|
исполнение 2 (до 14 ГГц) |
± 1,1 дБ |
|
на частотах от 100 МГц до 1,7 ГГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,7 дБ |
|
исполнение 2 (до 14 ГГц) |
± 0,8 дБ |
|
на частотах от 1,7 ГГц до 2,8 ГГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,75 дБ |
|
исполнение 2 (до 14 ГГц) |
± 0,9 дБ |
|
на частотах от 2,8 ГГц до 3,6 ГГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,8 дБ |
|
исполнение 2 (до 14 ГГц) |
± 1,1 дБ |
|
на частотах от 3,6 до 7,5 ГГц |
± 0,7 дБ |
|
на частотах от 7,5 ГГц до 8,5 ГГц |
± 0,8 дБ |
|
на частотах от 8,5 ГГц до 14 ГГц |
± 1,25 дБ |
|
с предварительным усилителем | |
|
на частоте 612,5 МГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,35 дБ |
|
исполнение 2 (до 14 ГГц) |
± 0,7 дБ |
|
на частотах от 10 до 100 МГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 1,1 дБ |
|
исполнение 2 (до 14 ГГц) |
± 1,45 дБ |
|
на частотах от 100 МГц до 3,6 ГГц | |
|
исполнение 1 (до 3,6 ГГц) |
± 0,8 дБ |
|
исполнение 2 (до 14 ГГц) |
± 1,20 дБ |
|
габаритные размеры в сборе (высота х глубина х толщина) | |
|
N1 PXIe-5663, N1 РХ1е-5663Е | |
|
базовое исполнение |
130 х 216 х 60 |
|
с блоком расширения частоты |
130 х 216 х 180 |
|
NI PXIe-5665 исполнение 1 (до 3,6 ГГц) исполнение 2 (до 14 ГГц) |
130 х 216 х 100 130 х 216 х 140 |
|
масса в сборе, не более | |
|
NI PXIe-5663, N1 РХ1е-5663Е базовое исполнение с блоком расширения частоты |
|
|
NI PXIe-5665 исполнение 1 (до 3,6 ГГц) исполнение 2 (до 14 ГГц) |
2,36 кг 3,34 кг |
|
потребляемая мощность, не более | |
|
NI PXIe-5663, NI РХ1е-5663Е базовое исполнение с блоком расширения частоты |
60 Вт 111 Вт |
|
NI PXIe-5665 исполнение 1 (до 3,6 ГГц) исполнение 2 (до 14 ГГц) |
112 Вт 130 Вт |
|
рабочие условия применения температура окружающей среды относительная влажность воздуха предельная высота над уровнем моря |
группа 4 ГОСТ 22261-94 от 0 до + 55 °C от 10 до 90 % 2000 м |
|
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха предельная высота над уровнем моря |
от - 41 до + 71 °C от 5 до 95 % 2000 м |
|
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
|
безопасность |
но ГОСТ Р 52319-2005 |
