Конструктивно модули выполнены в виде микроэлектронной сборки на многослойной печатной плате, заключенной в металлический корпус, на передней панели которого расположен 37-ти контактный разъём DSUB, а на задней - разъем интерфейса для установки в шасси. Модули применяются совместно с шасси (базовым блоком) серии NI Compact-DAQ или NI CompactRIO, управляющим компьютером и программным обеспечением. В качестве управляющего компьютера может использоваться внешняя ПЭВМ, подключенная к шасси посредством интерфейсов USB или Ethernet, или устанавливаемый в шасси NI CompactRIO контроллер.

Модуль имеет 16 измерительных каналов аналогового ввода: 8 каналов напряжения и 8 токовых каналов, при этом может быть использовано как дифференциальное, так и несимметричное подключение к входным каналам модуля.

Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов 24-битным дельта-сигма АЦП, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер (контроллер).

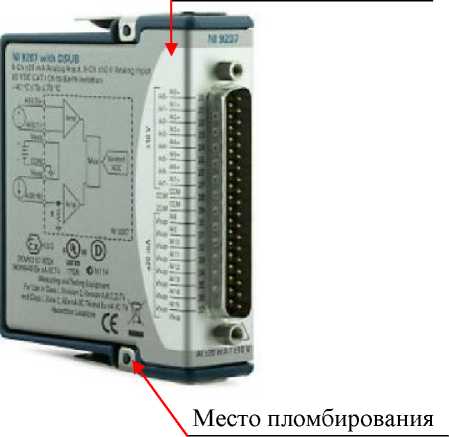

Внешний вид модулей и места нанесения наклеек приведены на рисунке 1. Пломбирование от несанкционированного доступа предусмотрено путем установки фирменной заклепки.

Место нанесения знака

Рисунок 1 - Внешний вид модулей 9207

Таблица 2

напряжения постоянного тока ...........................................................................................................8;

силы постоянного тока.......................................................................................................................8.

Диапазон измерений напряжения постоянного тока, В.............................................± 10,4.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ..............................................................................................................± (5,240^-^Uu3M + 4,2),

где U_U3M - измеренное значение напряжения, мВ.

Диапазон измерений силы постоянного тока, мА .........................................................± 22.

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА......................................................................................................................± (8,7^10^-3 Аизм + 11),

где Аизм - измеренное значение силы постоянного тока, мкА.

Входное сопротивление измерительных каналов:

напряжения постоянного тока, ГОм, не менее..............................................................................1,0;

силы постоянного тока, Ом..............................................................................................................85;

Рабочие условия эксплуатации:

температура окружающего воздуха, °С................................................................от минус 40 до 70;

относительная влажность воздуха, %,............................................................................. от 10 до 90;

атмосферное давление, кПа..........................................................................................от 84 до 106,7.

Потребляемая от шасси мощность, мВт, не более...........................................................295.

Габаритные размеры (высота х глубина х ширина), мм, не более ...................80 х 74 х 20.

Масса, кг, не более ..........................................................................................................0,141.
