Приложение №56 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010)

Назначение средства измерений

Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010) (далее - анализаторы) предназначены для измерений температуры, удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП), мутности и массовой концентрации растворенного в воде кислорода .

Описание средства измерений

Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорци онально измеряемой температуре.

Принцип действия канала измерений УЭП, солености и общего солесодержания (TDS) основан на функционировании при помощи технологии на 4 электродах: пер еменный ток постоянного напряжения устанавливается между парой первичных электродов, изготовленных из графита. Вторичные электроды, изготовленные из платины, позволяют регулировать напряжение, подаваемое на первичные электроды для отражения загрязнения электрода. Напряжение, измеряемое между первичными электродами, находится в зависимости от активного сопротивления, а, следовательно, от удельной электропроводности.

Принцип действия канала измерений pH и ОВП - потенциометрический.

Принцип действия канала измерений массовой концентрации растворенного в воде кислорода основан на оптическом методе, при котором растворенный кислород гасит интенсивность и продолжительность люминесценции.

Принцип действия канала измерений мутности основан на измерении интенсивности рассеивания света в воде. Интенсивность рассеянного излучения измеряется под углом 90 градусов от падающего луча света.

Модификации анализаторов отличаются габаритными размерами, количеством портов для одновременной работы датчиков. Предназначены для работы в промышленности и в природной воде.

Конструктивно анализаторы состоят из набора датчиков и вторичного преобраз ователя. Модификации Аква МП-800.010 в зависимости от исполнения имеют возможность подключения одного или двух датчиков. В модификации Аква МП-900.010 возможно одновременное подключение 4 датчиков в произвольном сочетании. Измерительный преобразователь автоматически распознает тип подключенного датчика. К анализаторам Аква МП-800.010 допускается подключение одновременно до 3 датчиков через хаб Аква МП-700.010

Анализаторы оснащены адаптерами связи: RS-485, USB, SDI-12.

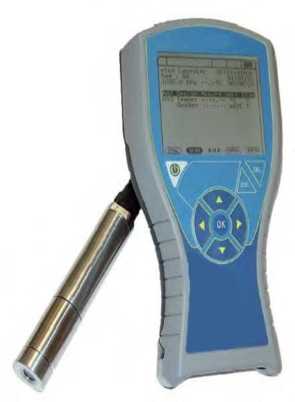

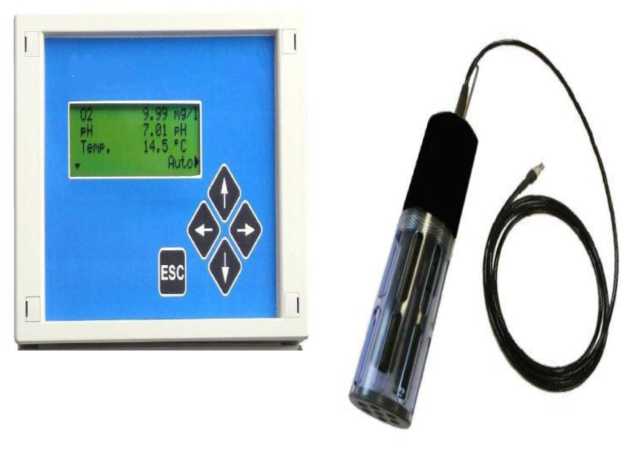

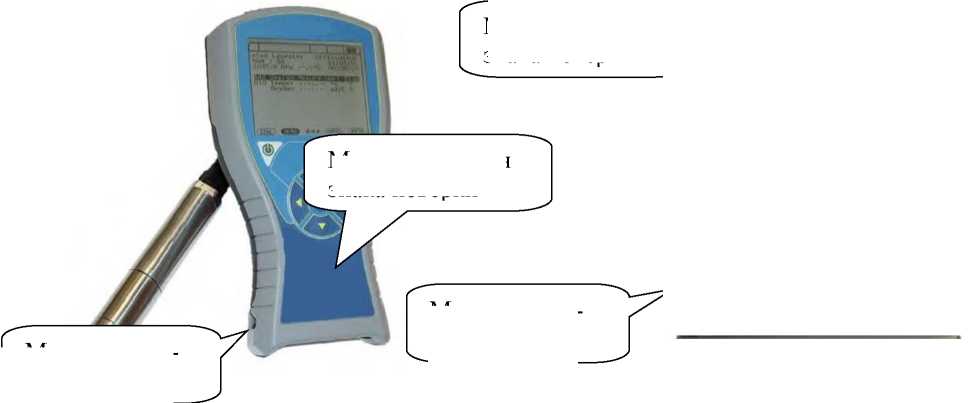

Общий вид анализаторов представлен на рисунках 1 и 2.

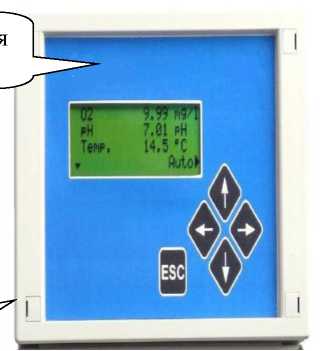

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунках 4 и 5.

Программное обеспечение

Анализаторы Аква МП-800.010 имеют встроенное и автономное программное обеспечение. Анализаторы Аква МП-900.010 имеют встроенное программное обеспечение. Встроенное разработано для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее вторичного преобразователя. Автономное разработано для хранения и просмотра измеренных данных на ПК

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
	Встроенное на Аква МП - 800.010	Автономное на ПК	Встроенное на Аква МП- 900.010
Идентификационное наименование ПО	Ponsel	WinTEK Viewer	-
Номер версии (идентификационный номер) ПО	не ниже V3.0.2	не ниже V1.1.1	не ниже 99.26

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений УЭП, См/м, с датчиками: Аква МП-100.010 Аква МП-100.020	от 1 •IO-6 до 20 от 1 •IO-6 до 10
Пределы допускаемой относительной погрешности в режиме измерений УЭП, %	±1
Диапазон показаний солености, г/кг, для датчиков: Аква МП-100.010 Аква МП-100.020	от 5 до 60
Диапазон показаний общего солесодержания (TDS), г/дм3, для датчиков: Аква МП-100.010 Аква МП-600.010	от 20П0'6 до 133 от 20П0'6 до 50
Диапазон измерений температуры, °С, с датчиками Аква МП-100.010 Аква МП-300.010 Аква МП-400.010 Аква МП-100.020 Аква МП-200.010 Аква МП-600.010	от -5 до +60
Пределы допускаемой абсолютной погрешности в режиме измерений температуры, °С, для датчиков: Аква МП-100.010 Аква МП-200.010 Аква МП-300.010 Аква МП-400.010 Аква МП-600.010	±0,5
Аква МП-100.020	±0,1
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3, с датчиками: Аква МП-400.010	от 0 до 20
Пределы допускаемой абсолютной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода в диапазоне от 0 до 0,1 включ. мг/дм3, мг/дм3 Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 0,1 до 20 мг/дм3, %	±0,03 ±2

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерений pH, с датчиками: Аква МП-200.010	от 0 до 14
Пределы допускаемой абсолютной погрешности в режиме измерений pH	±0,1
Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ, для датчиков: Аква МП-200.010	от -1000 до +1000
Пределы допускаемой абсолютной погрешности в режиме измерений окислительно-восстановительного потенциала (ОВП), мВ	±6
Диапазон измерений мутности, ЕМФ, для датчиков: Аква МП-300.010 Аква МП-600.010	от 0 до 4000
Пределы допускаемой абсолютной погрешности в режиме измерений мутности в диапазоне от 0 до 100 включ. ЕМФ, ЕМФ	±5
Пределы допускаемой относительной погрешности в режиме измерений мутности в диапазоне св. 100 до 4000 ЕМФ, %	±5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: Аква МП-800.010:
- длина	205
- ширина	122
- высота	43
Аква МП-900.010:
- длина	161
- ширина	73,5
- высота	166
хаб Аква МП-700.010:
- длина	400
- диаметр	80
Масса, кг, не более: Аква МП-800.010	0,56
Аква МП-900.010	1,1
хаб Аква МП-700.010	1,3
Характеристики источника питания: входное напряжение, В	от 100 до 240
частота, Гц	от 50 до 60
автономное питание, В	4x1,5
Условия эксплуатации: Температура окружающей среды, °С Аква МП-800.010	от 0 до +60
Аква МП-900.010	от -15 до +50
Относительная влажность воздуха, %, не более	95
Атмосферное давление, кПа, не более	107
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор контроля качества воды		1 шт.
Комплект датчиков		1 компл.*
Хаб Аква МП-700.010		1 шт.**
Кабель ПК-анализатор		1 шт.
Программное обеспечение на CD-диске		1 шт.
Транспортировочный кейс		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	МП-209-054-2019	1 экз.
* Комплект датчиков определяется заказчиком. ** Поставляется по заказу.

Поверка

осуществляется по документу МП-209-054-2019 «ГСИ. Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 июня 2019 г.

Основные средства поверки:

• - рабочий эталон 2 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771 (кондуктометр лабораторный КЛ-С-1 (рег. № 46635-11));

• - рабочий эталон 3 разряда единицы температуры согласно ГОСТ 8.558-2009 (термометр лабораторный электронный ЛТ-300 (рег. № 61806-15));

• - СО состава искусственной газовой смеси на основе инертных и постоянных газов состава (O2+N2) ГСО 10531-2014;

• -  рабочие эталоны рН 2-го разряда - буферные растворы согласно ГОСТ 8.120-2014 (стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 2-го разряда (рег. № 45142-10));

• - стандарт-титры СТ-ОВП-01 (рег. № 61364-15);

• - СО мутности (формазиновая суспензия) ГСО 7271-96.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рис. 4 и 5.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам контроля качества воды Аква МП-800.010 и Аква МП-900.010

Приказ № 2771 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH

ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)

Приказ Минприроды России от 07.12.2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

ИКИМ.414221.006 ТУ Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.0 1 0, Аква МП-900.010) Технические условия

Изготовитель

Общество с ограниченной ответственностью «МераПрибор» (ООО «МераПрибор»)

ИНН 7810422444

Адрес: 196105, г. Санкт-Петербург, Люботинский пр., д. 5, лит. Б, пом. 20 (21-Н) Телефон: +7 (800) 333-56-67

Web-сайт: www.merapribor.ru

E-mail: Info@merapribor.ru

Заявитель

Общество с ограниченной ответственностью «Полтраф СНГ» (ООО «Полтраф СНГ»)

ИНН 7840346247

Адрес: 191119, г. Санкт-Петербург, ул. Марата, д. 74, лит. А, пом. 2Н Телефон: +7 (812) 640-36-69

E-mail: info@poltraf.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---

Приложение № 57 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-20

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары РГС-20 с заводскими номерами 354, 355, 356, 360 расположены на объектах ООО «Транснефть-Дальний Восток», адреса расположения резервуаров указаны в таблице 1.

Таблица 1 - Место расположения резервуаров.

Заводские номера резервуаров	Место расположения резервуаров
354, 355	676150, Амурская область, Магдагачинский район, с. Тыгда, 11 км на юг от с. Тыгда, НПС № 23 РНУ «Белогорск» ООО «Транснефть-Дальний Восток»
356, 360	679150, Еврейская автономная область, Смидовичский район, п. Смидович, 9,5 км на юго-запад от п. Смидовичи, НПС № 32 РНУ «Белогорск» ООО «Транснефть-Дальний Восток»

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 1.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.

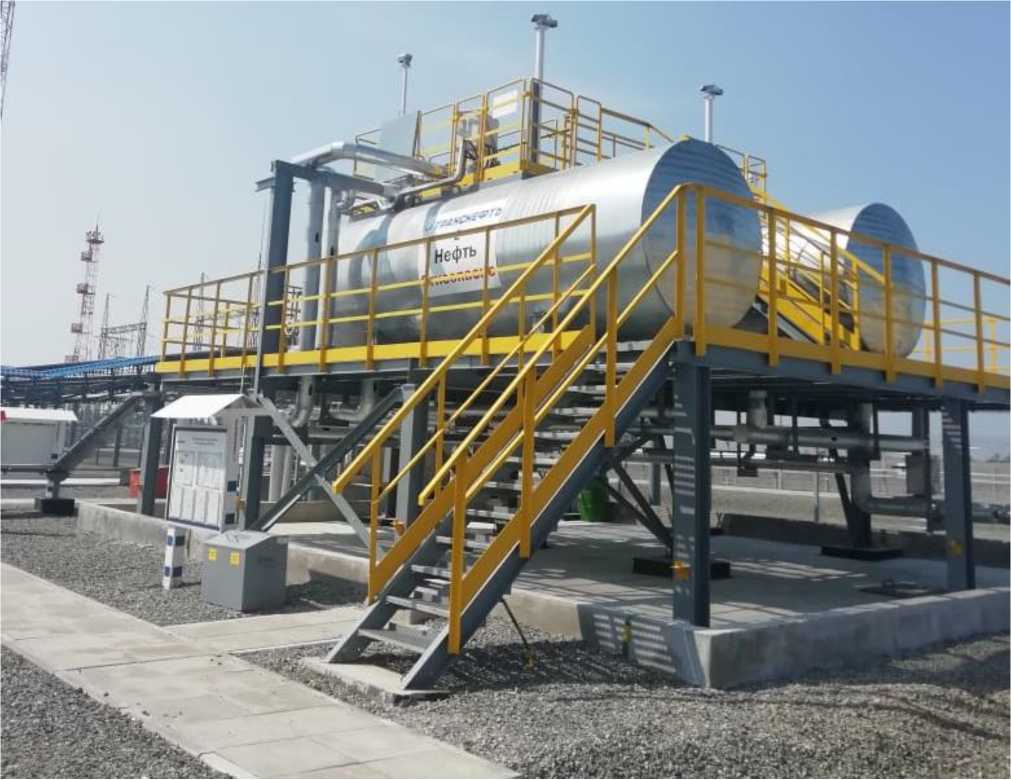

Рисунок 1 - Общий вид резервуаров РГС -20

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Номера секций
	1	2
Номинальная вместимость, м3	17	3
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	4 шт.
Паспорт	-	4 экз.
Градуировочная таблица	-	8 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

• - рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631-05);

• - рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);

• - комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Великолукский завод «Транснефтемаш» - филиал Акционерного общества «Транснефть-Верхняя Волга» (Великолукский завод «Транснефтемаш» - филиал АО «Транснефть-Верхняя Волга»)

ИНН 5260900725

Юридический адрес: 603950, г. Нижний Новгород, переулок Гранитный, д. 4/1

Адрес место расположения филиала: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2

Телефон: +7 (81153) 9-26-67

Web-сайт: uppervolga.transneft.ru

Заявитель

Общество с ограниченной ответственностью «Транснефть-Дальний Восток»

(ООО «Транснефть-Дальний Восток»)

ИНН 2724132118

Адрес: 680020, Хабаровский край, г. Хабаровск, ул. Запарина, 1

Телефон/ факс: +7 (4212) 40-11-01/ (4212) 40-11-99

Web-сайт: fareast.transneft.ru

E-mail: info@dmn.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

---

Приложение № 58 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики жидкости и газа OP-Vo-A

Назначение средства измерений

Расходомеры-счётчики жидкости и газа OP-Vo-A (далее - расходомеры-счётчики) предназначены для измерений объёмного расхода (далее - расхода) и объёма жидкости и газа.

Описание средства измерений

Расходомеры-счётчики состоят из первичного преобразователя расхода (далее -первичный преобразователь, преобразователь) и измерительного прибора.

Первичный преобразователь расхода ролико-лопастного типа непосредственно воспринимает расход измеряемой среды и преобразует его во вращение вала, на котором закреплён излучатель из мягкой магнитной стати. П ервичный преобразователь состоит из измерительной части, помешенной в капсулу с крышкой. В крышку капсулы вворачивается датчик Холла или индуктивный датчик.

С помощью этих датчиков, взаимодействующих с излучателем, закрепленным на роторе, вращение вала преобразуется в импульсный электрический сигнал (частота от 0 до 3000 Гц, скважность 2, амплитуда от 5 до 30 В, длительность фронтов не более 10 мкс). «Вес» импульса кратен объёму рабочей камеры первичного преобразователя и указывается в паспорте расходомера.

Измерительный прибор преобразует этот сигнал в цифровой код, производит обработку полученной информации и отображает результаты в физических единицах на цифровом индикаторе.

Выпускаются три модификации расходомеров -счётчиков OP-V_o-Э1, OP-V_o-C1 и OP-Vо-T1, различающиеся пределами допускаемой основной относительной погрешности измерений расхода и объёма рабочей среды.

В качестве измерительного прибора используется МС-75 микропроцессорный двухканальный электронный прибор с цифровой индикацией измеряемых параметров, имеющий интерфейс для передачи информации на устройства верхнего уровня. В соответствии с заказом расходомеры-счётчики могут комплектоваться в качестве измерительных приборов:

• -    цифровыми измерительными многофункциональными приборами модели N30O, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60548-15;

• -    частотомерами-счётчиками импульсов модульными модели NI 6612, регистрационный номер 59749-15.

Технические и функциональные характеристики расходомеров -счётчиков отражаются в буквенно-цифровом коде при заказе и в документации другой продукции, в которой они могут быть применены, расшифровка буквенно-цифрового кода приведена в таблице 1:

OP-Vo-A X1-X2-X3-X3

Таблица 1 - Расшифровка буквенно-цифрового кода заказа счётчиков

Место в обозначении	Наименование характеристики	Значение
кода		характеристики
1	2	3
Vo	Объём рабочей камеры	2 - 2 см3 40 - 40 см3

		100 - 100 см3 400 - 400 см3 1000 - 1000 см3
Продолжение таблицы
1	2	3
А	Модификация	Э1 С1 Т1
Х1	Рабочая среда	Ж - жидкость Г - газ
Х2	Максимальное рабочее давление	0,6 - 0,6 МПа 1,0 - 1,0 МПа 1,6 - 1,6 МПа 50 - 50 МПа
Хз	Цена импульса выходного сигнала	от 0,02 до 1000 мл/имп
Х4	Комплектация вторичным электронным прибором	0 - нет 1 - МС-75 2 - N30O 3 -NI 6612

Пример обозначения при заказе:

«Расходомеры-счётчики жидкости и газа ОР-40-С1-Ж-1,0-10-1, КУНИ.407279.002ТУ»

(Расходомер-счётчик жидкости и газа ОР с объёмом рабочей камеры 40 см³, модификации С1, измеряемая среда - жидкость, максимальное рабочее давление измеряемой среды - 1,0 МПа, цена импульса выходного сигнала расходомера - 10 миллилитров на импульс, укомплектован вторичным электронным прибором МС-75 по КУНИ.407279.002ТУ).

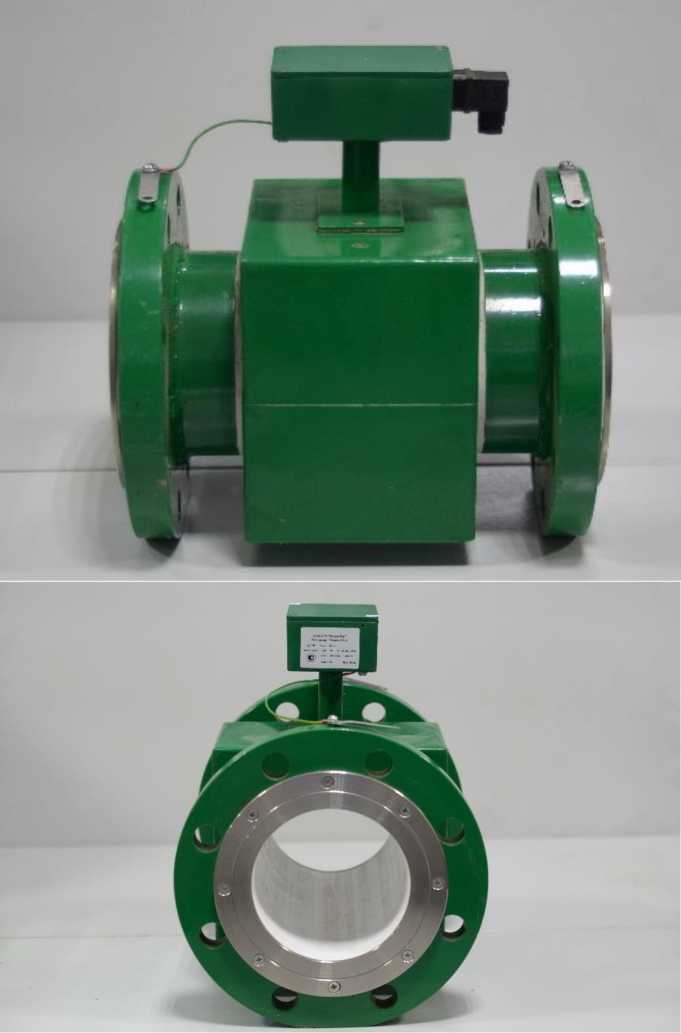

Обший вид расходомеров-счётчиков показан на рисунках 1 - 5.

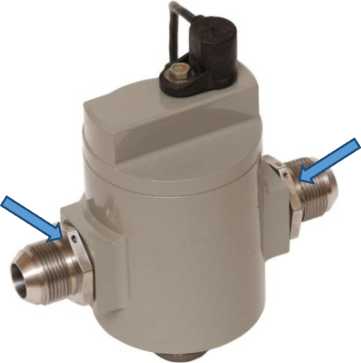

Для зашиты расходомера от несанкционированного доступа в местах, указанных на рисунках 6 и 7, размешают пломбы.

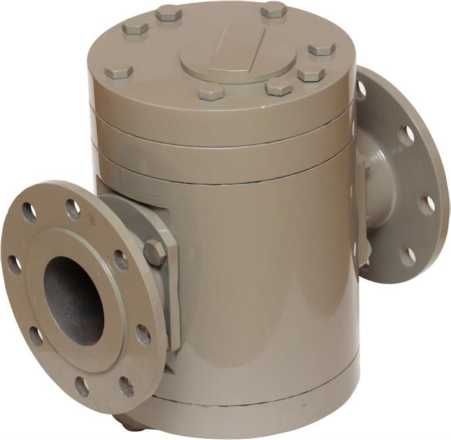

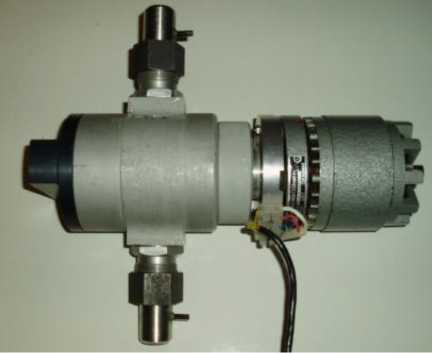

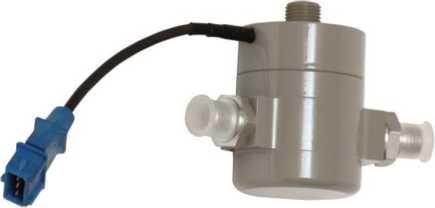

Рисунок 1 - Фотография общего вида первичного преобразователя расхода

ОР-2-С1, ОР-2-Т1, DN 6

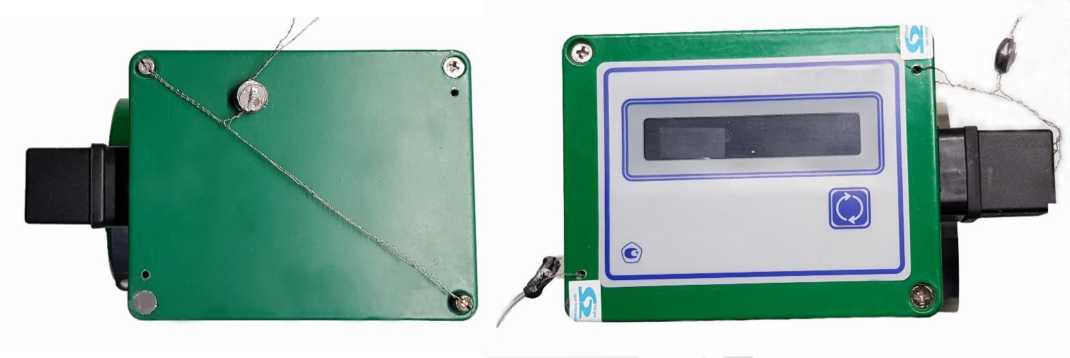

Рисунок 7 - Места пломбировки первичных преобразователей

ОР-400\1000-Э1, Т1

Программное обеспечение

Измерительные приборы МС-75, входящие в состав расходомеров-счётчиков, имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при выпуске из производства.

Нормирование метрологических характеристик расходомеров-счётчиков проведено с учетом влияния ПО МС-75.

Специальные средства защиты от преднамеренных изменений не используются.

Уровень защиты ПО «MS-75» и измерительной информации от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО МС -75

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MS-75
Номер версии (идентификационный номер), не ниже	1.00
Цифровой идентификатор ПО	-

Метрологические и технические характеристики в соответствии с таблицами 3 и 4.

Таблица 3 - Метрологические характеристики

Наименования характеристик	Значения характеристик
1	2	3	4	5	6
Объем измерительной камеры, Vo, см3	2	40	100	400	1000
Наименьший объём рабочей среды, измеряемый расходомером, дм3	0,2	0,4	1,0	4,0	10,0
Минимальный расход газа, qmin, дм3/мин - модификация OP-Vo^1	0,16	0,2	0,5	2,0	5,0
- модификация OP-Vo-C1	0,5	1,0	5,0	20,0	30,0
- модификация OP-Vo-T1	1,0	2,0	10,0	30,0	40,0
Переходный расход газа, qt, дм3/мин - модификация OP-Vo^1		8,3	8,9	9,5	10,0
Максимальный расход газа, qmax, дм3/мин	10	100	300	800	3000
Пределы допускаемой
основной относительной
погрешности измерений расхода и объёма газа модификации OP-Vo-Э^ %: - при расходе газа от qmin до qt включительно	-	±1,0	±1,0	±1,0	±1,0
- при расходе газа свыше qt до qmax включительно	-	±0,5	±0,5	±0,5	±0,5

Продолжение таблицы 3

1	2	3	4	5	6
Пределы допускаемой
основной относительной
погрешности измерений расхода и объёма газа, %: - модификация OP-Vo-Э]	±1,0
- модификация OP-Vo-C1	±1,0	±1,0	±1,0	±1,0	±1,0
- модификация OP-Vo-T'1	±1,5	±1,5	±1,5	±1,5	±1,5
Нижний предел измерений расхода жидкости, gmin, дм3/мин - модификация OP-Vo-Э]	0,06	0,12	1,25	3,0	4,5
- модификация OP-Vo-C1	0,3	0,6	3,0	6,0	9,0
- модификация OP-Vo-T1	2,0	4,0	6,0	8,0	10,0
Верхний предел измерений расхода жидкости, gmax , дм3/миН	10	100	300	800	3000
Пределы допускаемой
основной относительной
погрешности измерений расхода и объёма жидкости, %: - модификация OP-Vo-Э]	±0,1	±0,1	±0,1	±0,1	±0,1
- модификация OP-Vo-C1	±0,25	±0,2	±0,2	±0,2	±0,2
- модификация OP-Vo-T1	±0,5	±0,5	±0,5	±0,5	±0,5
Диапазон кинематической
вязкости измеряемой		от 0,1 до 2000
жидкости, сСт
Диапазон температуры рабочей среды, °С	от минус 40 до плюс 90
Пределы допускаемой дополнительной погрешности от изменения температуры измеряемой среды, %/10 °С.	±0,066
Рабочее давление Рраб, МПа: - исполнение обычное	1,6	1,6	1,0	0,6	0,6
- исполнение специальное	50,0	50,0	-	-	-

Таблица 4 - Технические характеристики

Наименования характеристик	Значения характеристик
1	2	3	4	5	6
Диаметр условного прохода преобразователя расхода, мм	6	20	25	50	100
Цена импульса выходного сигнала расходомера, миллилитров на импульс, max/min	2/0,02	40/0,04	100/1	400/4	1000/10

Продолжение таблицы 4

1	2		3		4	5	6
Габаритные размеры первичного преобразователя расхода, мм, не более - модификация ОР-Уо-Э1	180х78х	117	300 х 92 х	152	410 х 125 х 177	520 х 180 х 215	675 х 225 х 260
- модификация OP-Vo-CI	120х78х	117	175 х 92 х	152	213 х 125 х 177	270 х 180 х 215	375 х 225 х 260
- модификация ОР-Уо-Т'1	120х78х	117	175х92 х	152	213 х 125 х 177	270 х 180 х 215	375 х 225 х 260
Масса первичного преобразователя, кг, не более:
- модификация ОР-Уо-Э'1	1,2		5,5		21	32	45
- модификация ОР-Уо-С'1	0,6		3,0		10	15	24
- модификация ОР-Уо-Т1	0,6		3,0		10	15	24
Потеря давления при максимальном расходе газа, Па, не более: - модификация ОР-Уо-Э'1					100
- модификация ОР-Уо-С1					1000
- модификация ОР-Уо-Т1					1500
Потеря давления при максимальном расходе жидкости, Па, не более: - модификация ОР-Уо-Э1					100
- модификация ОР-Уо-С1					2000
- модификация ОР-Уо-Т1					2500
Напряжение электропитания постоянного тока, B	от 5 до 24
Потребляемая мощность, Вт, не более	0,3
Диапазон температуры окружающего воздуха, °C	от -40 до +80
Относительная влажность
воздуха при температуре 35 °C, %, не более					80
Атмосферное давление, кПа	от 84 до 106,7
Габаритные размеры
измерительного прибора				90 х 180 х 155
MC-75, мм, не более
Масса измерительного прибора MC-75, кг, не более	0,450
Средняя наработка на
отказ, ч:
- для модификаций OP-Vo-CI, OP-Vo-T1					55 000
- для модификации ОР-Уо-Э1					18 000

Продолжение таблицы 4

1	2	3	4	5	6
Средний срок службы, лет - для модификаций OP-Vo-d, OP-Vo-11 - для модификации OP-Vo-Э!	15 10
Степень защиты корпуса первичного преобразователя расхода по ГОСТ 142542015	IP68
Исполнение измерительного прибора МС-75 по защищённости от воздействия окружающей среды по ГОСТ Р 52931-2008	обыкновенное

Знак утверждения типа

наносится типографским способом в центре титульного листа руководства по эксплуатации и паспорта, а также на лицевую панель вторичного прибора (счётного устройства) и корпус первичного преобразователя расхода методом наклейки.

Комплектность средства измерений

в соответствии с таблицей 5.

Таблица 5 - Комплектность расходомеров

Наименование	Обозначение	Количество
Расходомер-счётчик жидкости и газа	ОР-Vo-A*	1 шт.
Руководство по эксплуатации	КУНИ.407279.001РЭ	1 экз.
Паспорт	КУНИ.407279.001ПС* КУНИ.407279.002ПС* КУНИ.407279.003ПС*	1 экз.
Методика поверки	КУНИ.407279.002МП**	1 экз.
Комплект монтажных частей и принадлежностей*	-	1 компл.
* Модификация расходомера, его комплектация, паспорт и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. ** По заказу

Поверка

осуществляется по документу КУНИ.407279.002МП «ГСИ. Расходомеры-счётчики жидкости и газа ОР-Vo-A. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 30.04.2020.

Основные средства поверки:

- рабочий эталон 1-го разряда по ГПС (часть 1 или часть 2), утверждённой приказом Росстандарта от 07.02.2018 № 256:

- с доверительными границами суммарной погрешности единиц массового и объёмного расходов жидкости не более ± 0,06 % при поверке расходомеров-счётчиков жидкости модификации ОР-Vo-31 и ОР-Vo-d с пределами допускаемой основной относительной погрешности измерений расхода и объёма жидкости ±0,1 % и ±0,2 %;

- с доверительными границами суммарной погрешности единиц массового и объёмного расходов жидкости не превышающими 1/3 пределов допускаемой основной относительной погрешности измерений расхода и объёма жидкости поверяемых расходомеров-счётчиков жидкости при поверке расходомеров-счётчиков жидкости модификации ОР- Vo-T1;

- рабочий эталон 1-го разряда по ГПС, утверждённой приказом Росстандарта от 29.12.2018 № 2825 с доверительными границами суммарной погрешности единиц массового и объёмного расходов газа не превышающими 1/2,5 пределов допускаемой основной относительной погрешности измерений расхода и объёма газа поверяемых расходомеров-счётчиков газа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров-счётчиков жидкости и газа с требуемой точностью.

Знак поверки наносится на корпус расходомера-счётчика или в бланк свидетельства о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам жидкости и газа OP-Vo-A

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа

КУНИ.407279.002ТУ Расходомеры-счётчики жидкости и газа ОР-Vo-A. Технические условия

Изготовитель

Общество с ограниченной ответственностью Научно-Производственным предприятие «Импульс» (ООО НПП «Импульс»)

ИНН 7714435708

Адрес: 125167, г. Москва, 4-я ул. 8 Марта, дом 3, стр. 1

E-mail: meter@nppimpuls.ru, send085@mail.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон: (495) 491-78-12; (495) 491-86-55

E-mail: sittek@mail.ru, mce-info@mail.ru

Web-сайт: www.kip-mce.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

---

Приложение № 60 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы пациента мультипараметрические моделей G3C, G3D, G3F, G3G, G3H

Назначение средства измерений

Мониторы пациента мультипараметрические моделей G3C, G3D, G3F, G3G, G3H (далее мониторы) предназначены для измерений и регистрации основных параметров жизнедеятельности пациента: частота сердечных сокращений (ЧСС); неинвазивное артериальное давление крови; насыщение (сатурация) кислородом гемоглобина артериальной крови (SpO2), частота пульса (PR); частота дыхания (ЧД).

Описание средства измерений

Принцип действия мониторов основан на преобразовании измерительной информации, получаемой с датчиков, в графическую и цифровую информацию на дисплее.

Принцип действия канала неинвазивного измерения артериального давления основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Пульсации давления воздуха в манжете с помощью тензометрического датчика давления преобразуются в сигнал, который после соответствующей обработки используется для расчета величины систолического и диастолического давления.

Принцип действия канала пульсоксиметрии основан на различном спектральном поглощении оксигемоглобина и восстановленного гемоглобина крови. Пульсирующая кровь в ткани пальца просвечивается источниками излучения в области красного и инфракрасного спектра. Полученные сигналы после соответствующей обработки преобразуются в фотоплетизмограмму, выводимую на дисплей монитора, и позволяют определить коэффициенты модуляции световых потоков с различными длинами волн. По их соотношению определяется насыщение кислородом гемоглобина крови, при этом периодичность модуляции соответствует частоте пульса.

Принцип действия канала измерения параметров дыхания основан на импедансном методе (изменение сопротивления тела пациента между электродами при вдохе-выдохе) с использованием ЭКГ электродов. Сигналы с электродов после соответствующей обработки преобразуются в кривую дыхания (респирограмму), выводимую на дисплей монитора, и используются для расчета частоты дыхания.

Конструктивно мониторы состоят из электронного блока, кабелей пациента с электродами, датчика SpO2, датчика температуры, манжеты пневматической и сетевого шнура питания.

Мониторы регистрируют результаты измерений графически, выводят их на экран дисплея. Мониторы имеют звуковую и визуальную сигнализацию тревоги, выводят сообщения о тревогах на дисплей.

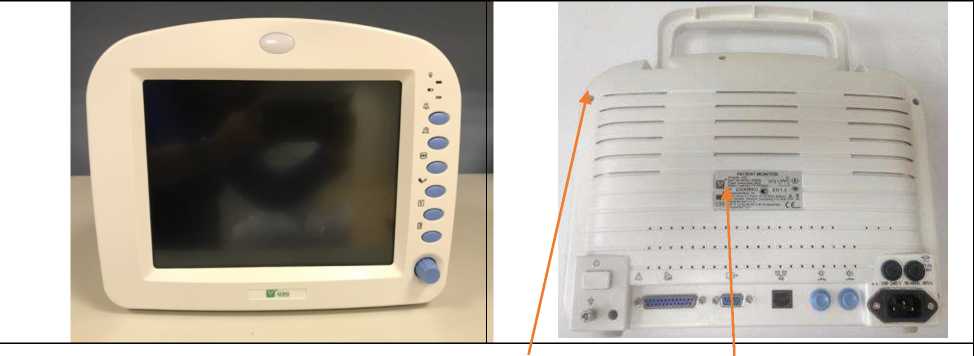

Общий вид и схема маркировки мониторов представлены на рисунках 1-5.

Б

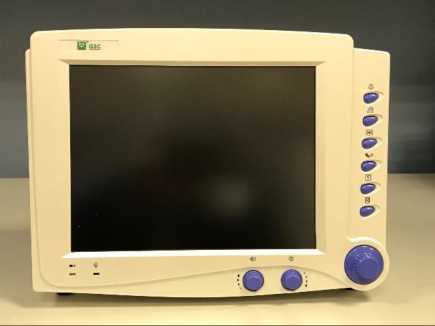

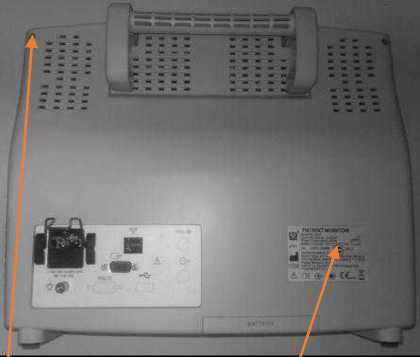

Рисунок 1 - Общий вид монитора пациента мультипараметрического модели G3C.

А - место пломбировки

Б - место нанесения знака утверждения типа

А Б

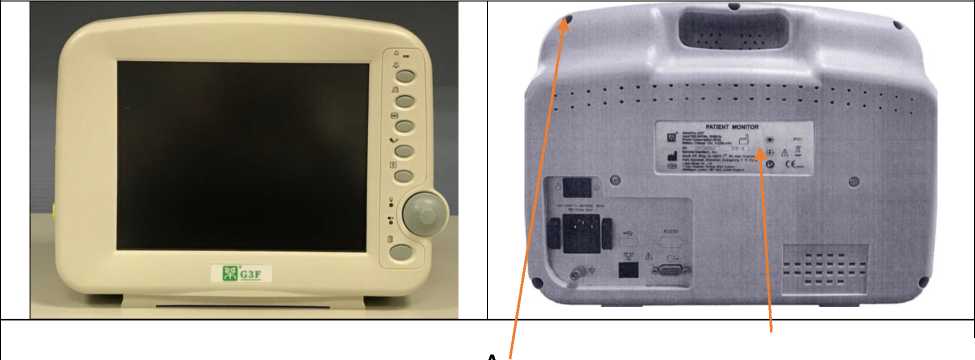

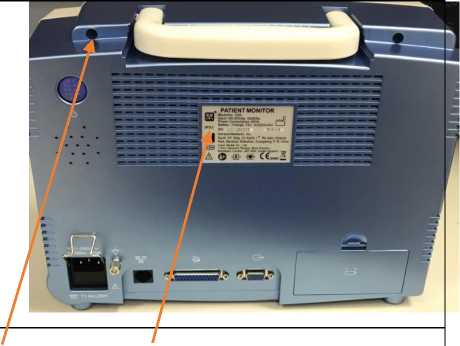

Рисунок 4 - Общий вид монитора пациента мультипараметрического модели G3 G. А - место пломбировки

Б - место нанесения знака утверждения типа

А Б

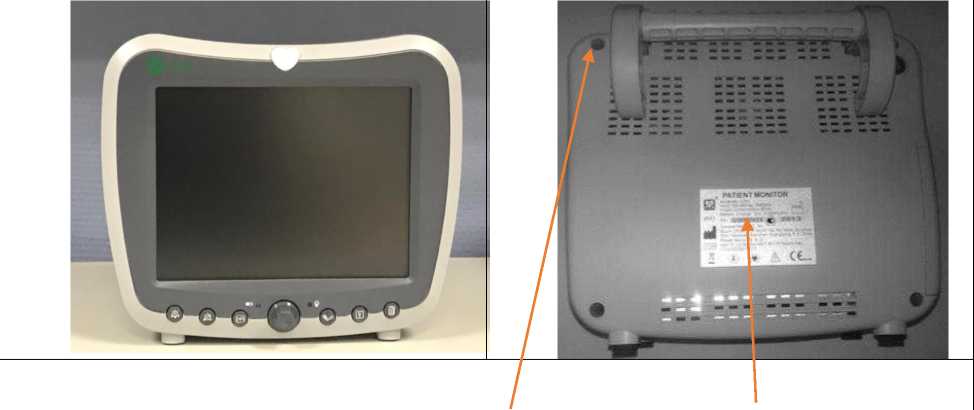

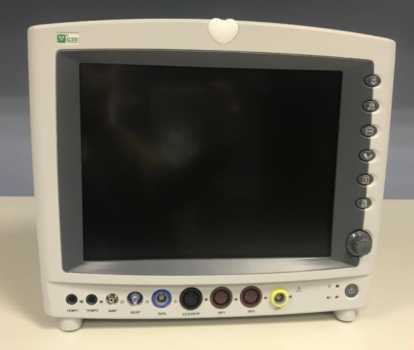

Рисунок 5 - Общий вид монитора пациента мультипараметрического модели G3H. А - место пломбировки

Б - место нанесения знака утверждения типа

Программное обеспечение

Мониторы имеют встроенное программное обеспечение (ПО), которое используется для проведения измерений и обработки информации, полученной в процессе проведения измерений.

Программное обеспечение защищено с помощью пароля.

Метрологически значимая часть выделена.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	-
Идентификационное наименование ПО	APPL
Номер версии (идентификационный номер) ПО	не ниже 2.72

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Т аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Канал электрокардиографии
Диапазон измерений частоты сердечных сокращений (ЧСС), мин-1	от 15 до 300
Пределы допускаемой погрешности измерений ЧСС: - абсолютной, в диапазоне от 15 до 100 мин-1 включ., мин-1 - относительной, в диапазоне св. 100 до 300 мин-1, %	±1 ±2
Канал неинвазивного измерения артериального давления
Диапазон измерений давления воздуха в компрессионной манжете, мм рт.ст.	от 20 до 270
Пределы допускаемой погрешности измерений давления воздуха в компрессионной манжете: - абсолютной, в диапазоне от 20 до 50 мм рт.ст. включ., мм рт.ст. - относительная, в диапазоне св. 50 до 270 мм рт.ст., %	±3 ±2
Канал пульсоксиметрии
Диапазон показаний сатурации (SpO2), %	от 0 до 100
Диапазон измерений сатурации (SpO2), %	от 60 до 100
Пределы допускаемой абсолютной погрешности измерений сатурации, %: в диапазоне от 50 до 69 % включ. в диапазоне св. 69 до 100 %	±3 ±2
Диапазон измерений частоты пульса, мин-1	от 30 до 250
Пределы допускаемой погрешности измерений частоты пульса: - абсолютной, в диапазоне от 30 до 50 мин-1 включ., мин-1 - относительной, в диапазоне св. 50 до 250 мин-1, %	±1 ±2
Канал измерения параметров дыхания
Диапазон измерений частоты дыхания, мин-1	от 7 до 120
Пределы допускаемой погрешности измерений частоты дыхания: - абсолютной, в диапазоне от 7 до 20 мин-1 включ., мин-1 - относительной, в диапазоне св. 20 до 120 мин-1, %	±1 ±5

Таблица 3 - Основные технические характеристики

Наименование характеристики		Значение
1		2
Параметры электрического питания:
	- напряжение переменного тока, В	от 100 до 240
	- частота переменного тока, Гц	50/60
G3C:	элементы питания тип литий-ионный аккумулятор, В	11,1
	Емкость, мА/ч	4000
G3D:	элементы питания тип свинцово-кислотная батарея, В	12
	Емкость, мА/ч	2400
G3F:	элементы питания тип свинцово-кислотная батарея, В	12
	Емкость, мА/ч	2400
G3G:	элементы питания тип свинцово-кислотная батарея, В	12
	Емкость, мА/ч	2800
G3H:	элементы питания тип свинцово-кислотная батарея, В	12
	Емкость, мА/ч	2000

Продолжение таблицы 3

1	2
Габаритные размеры, мм, не более: G3C	310x240x150
G3D	350x300x130
G3F	340x260x170
G3G	310x230x150
G3H	250x215x150
Масса, кг, не более: G3C	4,1
G3D	4,75
G3F	5,25
G3G	4,09
G3H	3,2
Условия эксплуатации: - температура окружающей среды, °С	от +5 до +40
- относительная влажность, % , не менее	80
- атмосферное давление, кПа	от 70 до 106
Условия хранения: - температура окружающей среды, °С	от -20 до +55
- относительная влажность, % , не менее	93
- атмосферное давление, кПа	от 50 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на этикетку монитора методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Монитор пациента мультипараметрические (модель по заказу)	G3C, G3D, G3F, G3G, G3H	1 шт.
Принадлежности:
Кабель ЭКГ	-	5 отведений
Кабель ЭКГ	-	3 отведения
Электроды ЭКГ:
- для взрослых	-	50 шт.
- для детей	-	50 шт.
- для новорожденных	-	30 шт.
Компрессионные манжеты для измерения давления:
- для взрослых		1 шт.
- для детей		1 шт.
- для новорожденных		1 шт.
Шнур удлинительный датчиков		1 шт.
Трубка манжеты		1 шт.
Носовая трубка дыхания		1 шт.
Кабель питания		1 шт.
Респиратор		1 шт.
Оксиметрические (SpO2) датчики:
- для взрослых	-	1 шт.
- для детей	-	1 шт.
Руководство по эксплуатации	-	1 шт.
Методика поверки	МП 2020-004.6	1 шт.

Поверка

осуществляется по документу МП 2020 - 004.6 "ГСИ. Мониторы пациента мультипараметрические моделей G3C, G3D, G3F, G3G, G3H. Методика поверки», утвержденному АО «НИИМТ» 16.03.2020 г.

Основные средства поверки:

• - генератор функциональный Диатест-4 (регистрационный номер в Федеральном информационном фонде 38714-08);

• - установка для поверки каналов измерения давления и частоты пульса УПКД -2 (регистрационный номер в Федеральном информационном фонде 44539-10);

• - тестер пульсовых оксиметров ТПО-02 (регистрационный номер в Федеральном информационном фонде 62621-15);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к мониторам пациента мультипараметрическим моделей G3C, G3D, G3F, G3G, G3H

ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие технические условия

ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик

ГОСТ Р МЭК 60601-1-2-2014 Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания

Техническая документация фирмы «General Meditech, Inc.»

Изготовитель

Фирма «General Meditech, Inc.», Китай

Адрес: South Office 4/F, Kezhi 1 st. Rd. West, Science Park, Nanshan, Shenzhen, Guangdong, People's, Republic of Chine, 518057.

Телефон: +86-(755)-26500832 |

Факс: +86-(755)-26500832 |

Web-сайт: www.szmedtech.com

E-mail: sales10@szmedtech.com

Заявитель

Общество с ограниченной ответственностью «МЕДПАРТНЕР»

(ООО «МЕДПАРТНЕР»)

ИНН 7802609576

Адрес: 194100, г. Санкт-Петербург, пр. Большой Сампсониевский, д.68, лит.Н, оф. 268 Телефон: +7 (812) 200-94-15

E-mail: hi@medpartner.pro

Испытательный центр

АО «Независимый институт испытаний медицинской техники» (АО «НИИМТ»)

Адрес: 115459, г. Москва, ул. Орджоникидзе, д. 11 стр. 42

Телефон: +7 (495) 669-30-39, 410-69-05

E-mail: niimt2@niimt2.ru

Регистрационный номер 30035-12 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---

Приложение № 59 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры портативные комбинированные Equotip Live

Назначение средства измерений

Твердомеры портативные комбинированные Equotip Live (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.

Описание средства измерений

Твердомеры представляют собой портативные приборы, состоящие из электронного блока (смартфона), динамического датчика Equotip Live Leeb D и ультразвукового датчика Equotip Live UCI HV1-HV10. Передача сигнала от датчиков к электронному блоку осуществляется с помощью беспроводной связи Bluetooth.

Принцип действия твердомера с динамическими датчиками Equotip Live Leeb D основан на измерении отношения скоростей индентора в момент отскока от поверхности к скорости при соударении с поверхностью контролируемого изделия. Отношение скоростей индентора определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

Принцип работы твердомера с ультразвуковым датчиком Equotip Live UCI HV1-HV10 основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса.

Твердомеры с ультразвуковыми датчиками Equotip Live UCI HV1-HV10 используются при нагрузках: 1 кг, 5 кг, 10 кг.

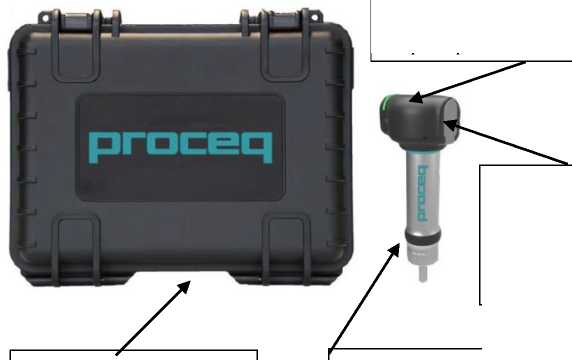

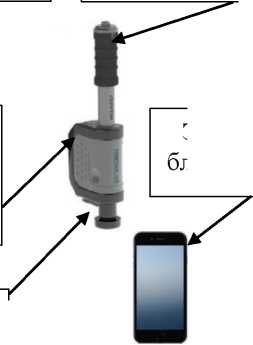

Общий вид твердомеров приведён на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) устанавливается на электронный блок (смартфон) и используется для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Equotip Live
Номер версии (идентификационный номер) ПО	не ниже v 2.0.5
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики твердомеров

Датчик	Шкала измерения твёрдости	Диапазоны измерений твердости	Пределы допускаемой абсолютной погрешности твердомера, числа твердости
Equotip Live Leeb D	Роквелла С	от 20 до 70 HRC	±2
	Роквелла В	от 38 до 100 HRB	±4
	Бринелля НВ (HBW)	от 81 до 450 НВ (HBW) от 451 до 650 HBW	±12
	Виккерса HV	от 80 до 960 HV	±15
	Шора D	от 30 до 100 HSD	±3
Equotip Live UCI HV1-HV10 (режим HV1)	Роквелла С	от 20 до 70 HRC	±13
	Роквелла B	от 45 до 100 HRB	±3
	Роквелла А	от 70 до 93 HRА	±7
	Супер-Роквелла HR15N	от 70 до 94 HR15N	±7
	Супер-Роквелла HR15Т	от 62 до 93 IIR15Т	±3
	Бринелля НВ (HBW)	от 100 до 250 НВ (HBW)	±37
	Бринелля НВ (HBW)	от 251 до 450 НВ (HBW)	±82
	Виккерса HV	от 80 до 250 HV	±15
	Виккерса HV	от 251 до 575 HV	±90
Equotip Live UCI HV1-HV10 (режим HV5)	Роквелла С	от 20 до 70 HRC	±3
	Роквелла B	от 45 до 100 HRB	±5
	Роквелла А	от 70 до 93 HRА	±3
	Супер-Роквелла HR15N	от 70 до 94 HR15N	±3
	Супер-Роквелла HR15Т	от 62 до 93 IIR15Т	±3
	Бринелля НВ (HBW)	от 100 до 450 НВ (HBW)	±32
	Виккерса HV	от 80 до 960 HV	±25
Equotip Live UCI HV1-HV10 (режим HV10)	Роквелла С	от 20 до 70 HRC	±3
	Роквелла B	от 45 до 100 HRB	±3
	Роквелла А	от 70 до 93 HRА	±3
	Супер-Роквелла HR15N	от 70 до 94 HR15N	±3
	Супер-Роквелла HR15Т	от 62 до 93 IIR15Т	±3
	Бринелля НВ (HBW)	от 100 до 450 НВ (HBW)	±32

Бринелля HBW	от 451 до 650 HBW	±42
Виккерса HV	от 80 до 575 HV	±16

Таблица 3 - Основные технические характеристики твердомеров

Наименование характеристики	Значение
	Equotip Live Leeb D	Equotip Live UCI HV1-HV10
Рабочие условия эксплуатации: -температура окружающего воздуха, °С	от -10 до +50
- относительная влажность окружающего воздуха, %, не более		90
Параметры электропитания: - внешнее напряжение через адаптер от сети переменного тока (100-240), В		5
- внутреннее напряжение от типовой батареи, В	1,5 (тип батареи ААА)
Габаритные размеры датчика, мм, не более: длина	146	155
ширина	46	40
высота	17,5	40
Масса датчика, г, не более	86	136
	(без батареи)	(без батареи)

Знак утверждения типа

наносится на корпус датчиков в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 4 - Комплектность твердомеров

Наименование	Обозначение	Количество
1 Твердомер портативный комбинированный в составе:	Equotip Live	1 шт.
1.1 Электронный блок (смартфон)	-	по заказу
1.2 Динамический датчик	Equotip Live Leeb D	1 шт.
1.3 Ультразвуковой датчик	Equotip Live UCI HV1-HV10	1 шт.
3 Вспомогательные принадлежности	-	1 компл.
4 Кейс для переноски	-	1 шт.
5 Руководство по эксплуатации	Equotip Live - 01 РЭ	1 экз.
6 Программное обеспечение	Equotip Live	1 шт.
7 Методика поверки	Equotip Live - 01 МП	1 экз.

Поверка

осуществляется по документу Equotip Live - 01 МП «ГСИ. Твердомеры портативные комбинированные Equotip Live. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.07.2020 г.

Основные средства поверки:

рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГПС для средств измерения твердости по шкалам Роквелла и Супер-Роквелла, утвержденной приказом Росстандарта №3462 от 30 декабря 2019 г.;

рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012; рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85;

рабочие эталоны твердости 2-го разряда по шкале Шора D по ГОСТ 8.516-2001. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к твердомерам портативным комбинированным Equotip Live

ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»

ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»

Приказ Росстандарта № 3462 от 30 декабря 2019 г. об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла

ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D»

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «Proceq SA», Швейцария

Адрес: Ringstrasse 2, CH-8603, Schwerzenbach, Switzerland

Телефон: +41 43 355-38-44

Факс: +41 43 355-38-08

E-mail: info@proceq.com

Заявитель

Общество с ограниченной ответственностью «Просек Рус» (ООО «Просек Рус») ИНН: 7802419222

Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, корп. 2, лит. А, офис 410 Телефон /факс: +7 (812) 448-35-00

E-mail: info-russia@proceq.com

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

---

Приложение № 55 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты мер флуоресценции КМФ-ВМ

Назначение средства измерений

Комплекты мер флуоресценции КМФ-ВМ (далее - комплекты мер) предназначены для воспроизведения и передачи значений интенсивности флуоресценции, выраженных в относительных единицах флуоресценции (далее - ОЕФ) при поверке (калибровке) флуориметров, спектрофлуориметров, флуориметрических анализаторов, ПЦР -анализаторов и других люминесцентных приборов.

Описание средства измерений

Принцип действия комплектов мер основан на поглощении энергии возбуждения и её излучении на другой длине волны.

Комплекты мер флуоресценции КМФ-ВМ состоят из семи герметичных ампул с водными растворами флуоресцеина натрия различной концентрации (мера № 1 - 3 мг/дм³, мера № 2 - 9 мг/дм³, мера № 3 - 15 мг/дм³, мера № 4 - 20 мг/дм³, мера № 5 - 25 мг/дм³, мера № 6 -30 мг/дм³, мера № 7 - 35 мг/дм³).

Маркировка меры нанесена в виде наклейки на корпус ампулы с номером комплекта и номером меры. Меры помещаются в футляр, устройство которого предохраняет их от ударов и воздействия света. Маркировка с номером комплекта размещена на боковой стенке футляра.

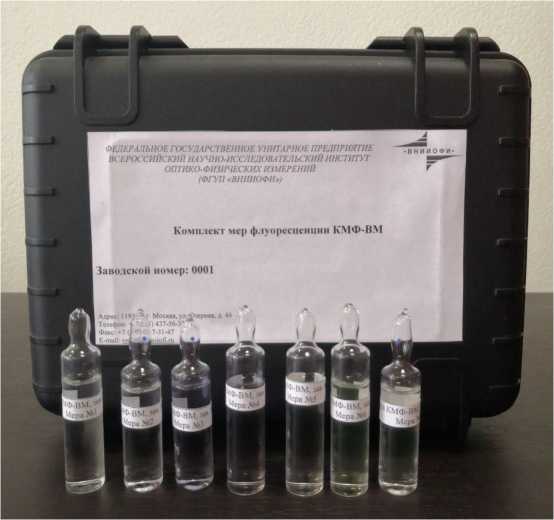

Общий вид комплекта мер представлен на рисунке 1.

Пломбирование комплекта мер не предусмотрено.

Рисунок 1 - Общий вид комплекта мер с указанием мест нанесения маркировки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений интенсивности флуоресценции*, ОЕФ: на длине волны эмиссии 450 нм при длине волны возбуждения 365 нм при температуре мер 22 °С
- мера № 1	от 10 до 150
- мера № 2	от 150 до 250
- мера № 3	от 250 до 400
- мера № 4	от 300 до 450
- мера № 5	от 400 до 550
- мера № 6	от 450 до 600
- мера № 7	от 500 до 650
на длине волны эмиссии 450 нм при длине волны возбуждения 370 нм при температуре мер 37 °С
- мера № 1	от 10 до 100
- мера № 2	от 100 до 200
- мера № 3	от 150 до 300
- мера № 4	от 200 до 350
- мера № 5	от 250 до 400
- мера № 6	от 300 до 450
- мера № 7	от 350 до 500
Пределы допускаемой относительной погрешности измерений	± 3
интенсивности флуоресценции, %
* Действительные значения интенсивности флуоресценции определяются в процессе поверки
комплекта для конкретного раствора при длинах волн возбуждения и эмиссии, а также
температуре

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Объемом меры, см3, не менее	4
Габаритные размеры, мм, не более:
—    диаметр ампулы из набора мер	20
—    футляр с набором мер
- высота	110
- ширина	220
- длина	280
Масса, г, не более:
—    одной меры	20
—     футляр с набором мер	500
Условия эксплуатации:
—    температура окружающей среды, °С	от +15 до +25
—    относительная влажность воздуха, %, не более	80
—    атмосферное давление, кПа	от 94 до 106
Срок службы, лет	1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации комплекта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплект мер флуоресценции КМФ-ВМ	-	1 шт.
Футляр	-	1 шт.
Приспособление для вскрытия ампул	-	1 шт.
Руководство по эксплуатации	КВФШ.414924.003РЭ	1 экз.
Паспорт	КВФШ. 414924.003ПС	1 экз.
Методика поверки	МП 023.Д4-20	1 экз.

Поверка

осуществляется по документу МП 023.Д4-20 «ГСИ. Комплект мер флуоресценции КМФ-ВМ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 06 июля 2020 г.

Основные средства поверки:

Государственный первичный эталон единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе спектральных методов по ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов мер с требуемой точностью.

Знак поверки наносят на свидетельство о поверке методом наклеивания.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплектам мер флуоресценции КМФ-ВМ

Приказ Федерального агентства по техническому регулированию и метрологии № 3455 от 3 0.12.2019 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции компонентов в жидких и твердых веществах и материалах на основе спектральных методов

КВФШ.414924.003ТУ Комплекты мер флуоресценции КМФ-ВМ. Технические условия

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

---

Приложение № 1 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные скважинные «Волна»

Назначение средства измерений

Комплексы измерительные скважинные «Волна» (далее - комплексы) предназначены для измерений расстояния от точки отсчёта фонтанной арматуры до границы раздела сред газ/жидкость в скважине, избыточного давления и температуры в скважинах.

Описание средства измерений

Принцип действия комплексов при измерении расстояний основан на акустической эхолокации, давлений - пьезорезистивном и температуры - терморезистивном эффектах.

Комплексы состоят из функционально объединённой совокупности первичных средств измерений, блока управления с функциями микропроцессорного вычислительного, запоминающего и приёмо-передающего устройств с автономным питанием и диспетчерского оборудования, состоящего из модема и персонального компьютера, а также пульта оператора, предназначенных для выполнения задачи измерений, записи и передачи значений параметров среды в скважинах.

Параметрами среды являются уровень жидкости в скважине, избыточное давление, температура.

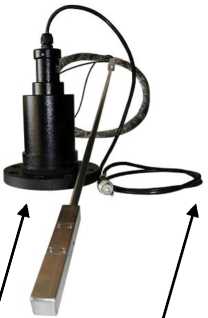

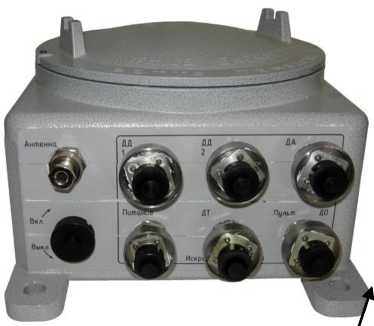

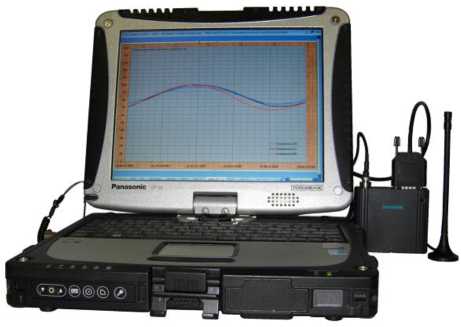

Общий вид составных частей комплекса представлен на рисунке 1.

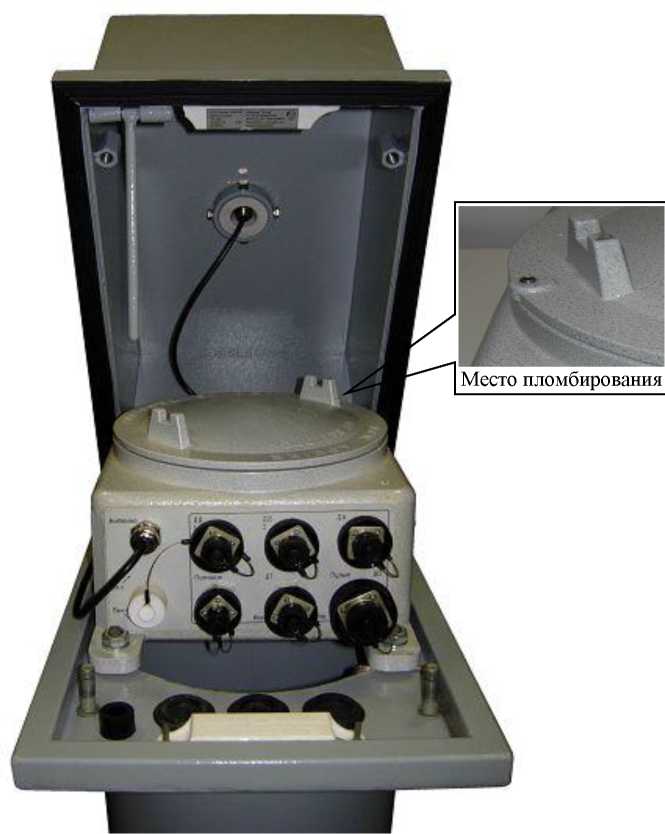

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

ДД ДА ДТ

Рисунок 1 - Общий вид составных частей комплекса «Волна»

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение комплекса состоит из программы измерений, хранения и передачи данных Volna Builder и программы приёма данных Volna Network.

ПО Volna Builder предназначено для выполнения команд измерений физических величин, обработки, хранения и передачи результатов измерений.

ПО Volna Network предназначено для приёма данных измерений и передачи исполнительных команд.

Внешнее программное обеспечение Volna Network не влияет на метрологические характеристики СИ и может подвергаться модификации, то есть изменяться версия ПО и контрольная сумма.

Уровень защиты программного обеспечения Volna Builder «средний» в соответствии с Р50.2.077-2014.

Таблица 1 - Идентификационные данные ПО Volna Builder

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Volna Builder
Номер версии (идентификационный номер) ПО	v2.01
Цифровой идентификатор ПО	1E4B

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расстояния от верхнего фланца фонтанной арматуры до границы раздела сред газ/жидкость в скважине, м	от 10 до 1500
Пределы допускаемой относительной погрешности измерений расстояния, %	±3
Верхний предел измерений избыточного давления, ат (МПа)	210 (21)
Пределы допускаемой погрешности измерений избыточного давления, приведённой к верхнему пределу, %	±0,25
Диапазон измерений температуры, °C	от -40 до +50
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры блока управления:, мм, не более:
- высота	165
- ширина	230
- длина	360
Масса, кг, не более	13,0
Габаритные размеры, мм, не более: датчика акустического:
- длина	300
- диаметр	115
Масса, кг, не более	2,5
калибровочного зонда:
- длина	600
- диаметр	20
Масса, кг, не более	0,5
Габаритные размеры датчика давления, мм, не более:
- длина	200
- диаметр	55
Масса, кг, не более	0,7
Габаритные размеры датчика температуры, мм, не более:
- длина	300
- диаметр	55
Масса, кг, не более	0,5
Габаритные размеры пульта, мм, не более:
- высота	40
- ширина	130
- длина	250
Масса, кг, не более	0,5
Габаритные размеры корпуса монтажного, мм, не более:
- высота	715
- ширина	290
- длина	470
Масса, кг, не более	20,0
Условия эксплуатации:
- температура окружающей среды, °C	от -40 до +50
Средняя наработка на отказ, ч	90000

Знак утверждения типа

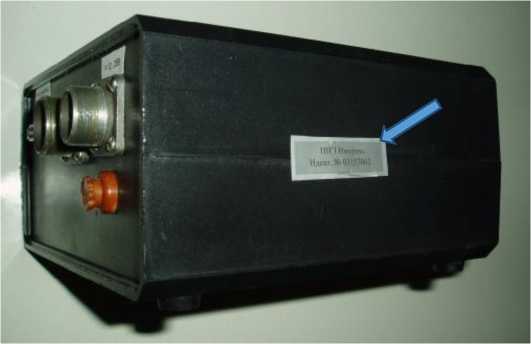

наносится на табличку, расположенную на корпусе блока управления, способом лазерной гравировки, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
1 Комплекс измерительный скважинный «Волна» в составе:
Блок управления	БУС	1 шт.
Датчик давления 1	ДД	от 1 до 3 шт.
Датчик акустический 1	ДА	1 шт.
Датчик температуры 1	ДТ	1 шт.
Корпус монтажный	КМ	1 шт.
Пульт 2	П	1 шт.
Компьютер с ПО и модемом 2	К	1 шт.
2 Документация:
Паспорт	ШСДК.421415.001 ПС	1 экз.
Руководство по эксплуатации 3	ШСДК.421415.001 РЭ	1 экз.
Инструкция оператора 3	ШСДК.421415.001 И2	1 экз.
Методика поверки 3	ШСДК.421415.001 МП	1 экз.

• ¹ - Количество определяется при заказе оборудования;

• ² - Необходимо в количестве 1 шт. на объект;

• ³ - На электронном носителе в количестве 1 шт. на объект

Поверка осуществляется по документу ШСДК.421415.001 МП «ГСИ. Инструкция. Комплексы измерительные    скважинные    «Волна».    Методика    поверки»,    утверждённому

ФГУП «ВНИИФТРИ» 29.10.2019 г.

Основные средства поверки:

• - осциллограф цифровой запоминающий Wave Pro 725Zi (регистрационный номер 2712304 в Федеральном информационном фонде), обеспечивает диапазон измерений временных интервалов от 20 пс до 100 с; среднеквадратичное значение погрешности измерений временных интервалов не более (0,06/Едискр+1х10^-6хТизм), где Fguckp - частота дискретизации, Тизм - измеряемый временной интервал;

• - манометр грузопоршневой МП-600 (регистрационный номер 44230-10 в Федеральном информационном фонде), класс точности 0,05;

• - термометр цифровой малогабаритный ТТЦ 01(И)-180 (регистрационный номер 1439400 в Федеральном информационном фонде), диапазон измерений от -50 до +200 °С, пределы допускаемой основной абсолютной погрешности измерений температуры ±0,1 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным скважинным «Волна»

ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры

Комплексы измерительные скважинные «Волна». Технические условия ШСДК.421415.001 ТУ

Изготовитель

Общество с ограниченной ответственностью Фирма «АККРИС»

(ООО Фирма «АККРИС»)

ИНН 7735002818

Адрес: 124489, г. Москва, Зеленоград, Панфиловский проспект, д. 10, комн. 432-в.

Телефон: +7 (499) 729-72-42

Е-mail: aps007@ya.ru

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

---

Приложение № 4 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-2000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-2000 предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар стальной вертикальный цилиндрический РВС-2000 представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуар стальной вертикальный цилиндрический РВС-2000 (заводской № 1) расположен: г. Орел, ул. Семинарская, д. 20, Орловская нефтебаза АО «Орелнефтепродукт».

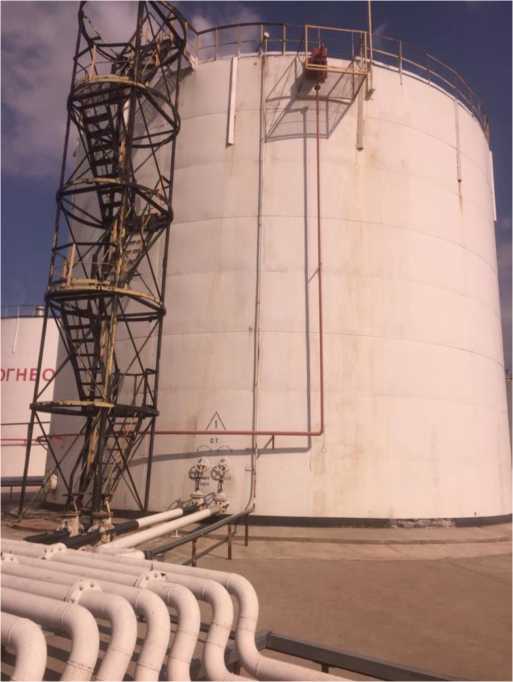

Общий вид резервуара стального вертикального цилиндрического РВС-2000 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС -2000

Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	2000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000	1 шт.
Паспорт	-	1 экз.

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

• - рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);

• - рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);

• - толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

• - штангенциркуль 1ШI -1-150-0,1 (регистрационный № 260-05);

• - термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

• - линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Изготовитель

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ») ИНН 6314005201

Адрес: 443033, г. Самара, ул. Заводская, д. 1

Телефон: +7 (846) 377-52-22

Факс: +7 (846) 277-42-15

E-mail: srz@reservoir.ru

Заявитель

Акционерное общество «Орелнефтепродукт» (АО «Орелнефтепродукт») ИНН 5752007636

Адрес: 302001, г. Орел, ул. Маяковского, д. 40

Телефон: +7 (4862) 54-21-75

Факс: +7 (4862) 43-21-76

E-mail: SecrONP@orel.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1 Телефон: +7 (495) 755-52-73

Факс: +7 (495) 785-09-71

E-mail: info@sibintek.ru

Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.

---

Приложение № 8 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генератор газовых смесей HovaCAL digital 211-MF

Назначение средства измерений

Генератор газовых смесей HovaCAL digital 211-MF (далее - генератор) предназначен для передачи единицы молярной доли целевых компонентов в увлажненных газовых смесях при повышенной температуре (в трехкомпонентных газовых смесях, содержащих целевой компонент, воду и газ-разбавитель). Генератор является рабочим эталоном 1-го разряда в соответствии с Приказом Росстандарта от 14.12.2018 г. №2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».

Описание средства измерений

Принцип действия генератора газовых смесей HovaCAL digital 211-MF основан на динамическом смешении потоков чистого газа (или исходной газовой смеси), газа-разбавителя и паров воды. Регулирование и измерение расходов исходного газа и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода. Регулирование расхода воды осуществляется с помощью перистальтического насоса. Измерение расхода воды осуществляется массовым измерителем расхода жидкости.

Требуемые значения расходов по каналам и значения объемной (молярной) доли компонентов в приготавливаемой смеси определяются расчетным путем в ручном режиме, в автономном режиме с помощью внутреннего контроллера и в автоматическом режиме с помощью программы внешнего управления.

Конструктивно генератор выполнен в двух блоках: основной блок и испаритель.

В состав основного блока входят газовая система, измеритель расхода жидкости с п ери-стальтическим насосом, устройство управления. Газовая система включает регуляторы массового расхода газа, систему соединенных трубопроводов из нержавеющей стали.

Испаритель выполнен в отдельном блоке и служит для создания парогазовых смесей. Блоки соединены между собой кабелями питания, сигнальными кабелями, и трубопроводами подачи газовой смеси и воды.

На лицевой панели генератора расположены:

- сенсорный дисплей;

- перистальтический насос;

- выключатель питания (90-220 В) с предохранителем (6,3 А);

- разъем RS-232;

- выход питания для испарителя (220-240 В);

- выключатель питания испарителя;

• - два входа подачи газов: один - для газа-разбавителя и один для исходного газа;

• - один выход газовой смеси;

• - вход для подачи воды из резервуара;

• - выход для подачи воды к насосу;

• - выход для подачи воды в испаритель;

• - разъем для подключения датчика температуры от испарителя.

Общий вид генератора приведен на рисунке 1.

Место нанесения знака поверки Место пломбирования

Рисунок 1 - Общий вид генератора

Программное обеспечение

Программное обеспечение генераторов состоит из двух модулей:

• 1) встроенное «Hovacal digital 211»

Встроенное программное обеспечение генераторов разработано изготовителем специально для решения задачи приготовления газовых смесей методом динамического смешения двух потоков газа.

• 2) Автономное программное обеспечение «viewCAL 211» генераторов для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы генераторов и просмотров результатов измерений в реальном времени.

Программное обеспечение является полностью метрологически значимым.

Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения - «низкий» в соответствии с Р 50.2.077—2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО генератора

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Hovacal digital 211	viewCAL 211
Номер версии (идентификационный номер) ПО, не ниже	3.30.1	2.01.4
Цифровой идентификатор ПО	-	C755AF6DF117A1AEFBC6B9B7322CCAF1
Алгоритм вычисления контрольной суммы ПО	-	MD5

Метрологические и технические характеристики

Метрологические характеристики генератора, приведены в Таблице 2.

Таблица 2 - Метрологические характеристики генераторов

Целевые компо ненты	Диапазон воспроизведения объемной (молярной) доли целевого компонента, %	Пределы допускаемой относительной погрешности аттестации исходной ГС, %	Пределы допускаемой отн. погрешности заданного значения объемной доли (молярной) целевого компонента в смеси на выходе генератора, %
NO2, NH3, SO2, HCl, HF	от 2,040-4 до 1,0	от ±0,4 до ±4,0	±15
NO, H2S	от 5,040-4 до 1,0-10’2 включ.	от ±0,4 до ±4,0	±11
	св. 1,0-10-2 до 1,0	от ±0,4 до ±4,0	±8
CO, CH4	от 5,040 4 до 5	от ±0,4 до ±2,0 включ.	+	62 + (Л(Хв )р -100)2 XB
		св. ±2,0 до ±4,0	+	72 + ( Л(XB ) P -100)2 XB
CO2	от 1,0 до 50,0	от ±0,1 до ±2,0 включ.	±6
		св. ±2,0 до ±4,0	±7
О2	от 1,0 до 30,0	от ±0,1 до ±2,0 включ.	±6
		св. ±2,0 до ±4,0	±7
H2O	от 1,0 до 40,0		±10

Примечание 1:

Д(Х_в )_р - абс. погрешность определения содержания целевого компонента (компонента В) в газе разбавителе, %;

Х - требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, %; Примечание 2:

В качестве исходных целевых газов для генератора должны использоваться стандартные образцы состава газовых смесей в баллонах под давлением с содержанием определяемого компонента не более 10 % в калибровочном газе, технические чистые диоксид углерода (по ГОСТ 8050-85) и кислород (по ГОСТ 5583-78), соответствующие требованиям по допускаемой относительной погрешности аттестации исходной ГС указанным в таблице 2.

В качестве газа-разбавителя для генератора должны использоваться технически чистые газы и ПНГ: азот высокой чистоты (особой чистоты по ГОСТ 9293-74 или ТУ 2114-004-05798345-2009, ТУ 6-21-39-96), воздух (по ТУ 6-21-5-82).

Примечание 3:

Генератор не предназначен для приготовления взрывоопасных газовых смесей.

Таблица 3 - Параметры расхода газовой смеси

Наименование характеристики	Значение
Диапазон задания, и регулирования расхода газа (приведенный к температуре 20 °С и давлению 101,4 кПа), см3/мин:
Канал 1	от 500,0 до 10000,0
Канал 2 (азот, кислород)	от 250,0 до 5000,0
Канал 2 (диоксид углерода)	от 180,0 до 3700,0
Диапазон задания, и регулирования расхода воды, г/мин	от 0,1 до 3,0
Пределы допускаемой относительной погрешности задания расхода газа, %	±1,5
Пределы допускаемой относительной погрешности задания расхода воды, %	±1,5
Объемный расход приготавливаемой газовой смеси, дм3/мин	от 2 до 10

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон индикации температуры, 0С	от 100 до 200
Избыточное давление газа на входе, МПа	от 0,15 до 0,25
Габаритные размеры генератора, мм, не более
- высота	180
- ширина	550
- длина	480
Масса, кг, не более	22
Количество одновременно подключаемых баллонов
- с исходным газом	1
- с газом-разбавителем	1
Средняя наработка на отказ, ч	5000
Средний срок службы, лет	5
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Потребляемая мощность, В^А, не более	1000

Продолжение таблицы 4

Наименование характеристики

Значение

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - атмосферное давление, кПа

- относительная влажность окружающей среды, %

Знак утверждения типа

наносится на корпус генератора и на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность генератора

Наименование	Обозначение	Количество
Генератор газовых смесей HovaCAL digital 211-MF	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП-242-2364-2020	1 экз.

Поверка

осуществляется по документу МП-242-2364-2020 «ГСИ. Генератор газовых смесей HovaCAL digital 211-MF. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08.04.2020 г.

Основные средства поверки:

• - Государственный вторичный эталон единиц молярной (объемной) доли в диапазоне от 1,2 млн^-1 до 500000 млн^-1 и массовой концентрации в диапазоне от 2 мг/м³ до 10000 мг/м³ газовых компонентов в промышленных выбросах в реальной матрице (согласно ГПС по Приказу Рос-стандарта № 208 от 06.02.2020, приложение № 16 пункт 1);

• - стандартные образцы состава газовые смеси: NO2/N2 (ГСО 10546-2014), CO/N2 (ГСО 10531-2014).

• - калибратор расхода газа DryCal модель FlexCal (регистрационный номер в Федеральном информационном фонде 70660-18);

• - весы неавтоматического действия CUBIS 225S (регистрационный номер в Федеральном информационном фонде 54411-13);

• - секундомер электронный СЧЕТ-1М (регистрационный номер в Федеральном информационном фонде 40929-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус генераторов, как указано на рис. 1 и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к генератору газовых смесей HovaCAL digital 211-MF

Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Техническая документация фирмы - изготовителя

Изготовитель

Фирма «IAS GMBH», Германия

Адрес: Tabaksmuhlenweg 28, D-61440 Oberursel, Germany

Телефон: (+49) 6171 91288-0

Факс: (+49) 6171 91288-288

Web-сайт: www.hovacal.de

E-mail: info@hovacal.de

Заявитель

Общество с ограниченной ответственностью «МОНИТОРИНГ»

(ООО «МОНИТОРИНГ»)

ИНН 7810728739

Адрес: 190020, г. Санкт-Петербург, Бумажная ул., дом. 17, корпус 1, этаж 2, кабинет 208

Юридический адрес: 196247, г. Санкт-Петербург, проспект Новоизмайловский, д.67, корп.2, пом. 5Н лит. А

Телефон: (812) 251-56-72

Факс (812) 327-97-76

Web-сайт: www.ooo-monitoring.ru

E-mail: info@ooo-monitoring.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---

Приложение № 5 к перечню типов средств измерений, прилагаемому к приказу Федерального агентства по техническому регулированию и метрологии от «3» ноября 2020 г. № 1793

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики электромагнитные Малахит РС-8

Назначение средства измерений

Расходомеры-счетчики электромагнитные Малахит РС-8 предназначены для измерений объемного расхода жидкости и объема жидкости в потоке.

Описание средства измерений

Принцип действия расходомеров-счетчиков электромагнитных Малахит РС-8 основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока жидкости, через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода и объема жидкости в потоке.

Конструктивно расходомеры-счетчики электромагнитные Малахит РС-8 состоят из первичного преобразователя расхода, устанавливаемого в трубопровод с рабочей жидкостью, и измерительного блока, служащего для преобразования сигналов с первичного преобразователя расхода, отображения и хранения данных.

Проточная часть первичного преобразователя расхода представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. Внутренняя поверхность проточной части выполнена из электроизолирующего материала. На внутренней поверхности проточной части расположены электроды для контакта с протекающей жидкостью. Проточная часть расходомеров-счетчиков электромагнитных Малахит РС-8 исполнения «К» имеет прямоугольное измерительное сечение с переходами (конфузором, диффузором), обеспечивающими безотрывное течение среды.

Подсоединение первичного преобразователя расхода к трубопроводу может быть фланцевым, безфланцевым, резьбовым или штуцерным.

Измерительный блок состоит из корпуса с соединителями промышленного стандарта EN 175301-803 (DIN 43650) или гермовводами для доступа к клеммам питания и связи внутри корпуса. Измерительный блок конструктивно может быть расположен как на первичном преобразователе расхода (компактное исполнение), так и в выносном исполнение. Измерительный блок имеет частотно-импульсный выход, в зависимости от заказа может быть укомплектован: жидкокристаллическим (светодиодным) индикатором, клавиатурой, токовым выходом 4-20 мА, интерфейсом RS485.

Расходомеры-счетчики электромагнитные Малахит РС-8 имеют 4 исполнения А, В, С и К, которые отличаются диапазоном измеряемого расхода, переходными расходами. Исполнение К имеет прямоугольную форму проточной части первичного преобразователя расхода.

Исполнения расходомеров-счетчиков электромагнитных Малахит РС-8 обозначается следующим образом:_____________________________________

1	2	3	4	5	6
-х	-х	-х	-х	-х	-х

• 1 - Исполнение: А, В, С или К;

• 2 - Номинальный диаметр DN - 15; 20, 25, 32, 40, 50, 65, 80, 100, 150 или 200.

• 3 - Вариант подсоединения первичного преобразователя расхода:

Ф - фланцевое; С- безфланцевое; Р - резьбовое; Ш - штуцерное.

• 4 - PN - 1,0; 1,6; 2,5 МПа;

• 5 -Конструктивное исполнение измерительного блока:

0 - компактное исполнение измерительного блока;

• 1 - компактное исполнение измерительного блока с дисплеем;

• 2 - выносное исполнение измерительного блока с дисплеем.

• 6 - Тип выходного сигнала

0 - частотно-импульсный;

420 - токовый 4-20 мА;

485 - RS485.

Общий вид расходомеров-счетчиков электромагнитных Малахит РС-8 приведен на

Пломбирование расходомеров-счетчиков электромагнитных Малахит РС-8 осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы, которой пломбируется корпус измерительного блока, с нанесением знака поверки на пломбу. Схема

пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных Малахит РС-8 представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных Малахит РС-8

Программное обеспечение

Программное обеспечение расходомеров-счетчиков электромагнитных Малахит РС-8 является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное     обеспечение     расходомеров-счетчиков     электромагнитных

Малахит РС-8 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения расходомеров-счетчиков электромагнитных Малахит РС -8 приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Malahit.7.11ех
Номер версии (идентификационный номер) ПО	07.020
Цифровой идентификатор ПО	-

Уровень защиты программного обеспечения соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование расходомеров-счетчиков электромагнитных Малахит РС-8.

Метрологические и технические характеристики

Метрологические и технические характеристики    расходомеров -счетчиков

электромагнитных Малахит РС-8 представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальный диаметр	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN150	DN200
Исполнение А Qmus, м3/ч, не более1)	6	11	18	30	45	70	120	180	280	630	1130
Qt2, м3/ч	0,06	0,11	0,18	0,3	0,45	0,7	1,2	1,8	2,8	6,3	11,3
Qt1, м3/ч	0,024	0,044	0,072	0,12	0,18	0,28	0,48	0,72	1,1	2,5	4,5
QmiMM, м3/ч	0,01	0,018	0,03	0,05	0,08	0,12	0,2	0,3	0,5	1,1	1,9
Исполнение В Qmu6, м3/ч, не более1)	6	11	18	30	45	70	120	180	280	630	1130
Qt2, м3/ч	0,06	0,11	0,18	0,3	0,45	0,7	1,2	1,8	2,8	6,3	11,3
Qt1, м3/ч	0,04	0,073	0,12	0,2	0,3	0,47	0,8	1,2	1,9	4,2	7,5
Qнаим, м3/ч	0,013	0,024	0,04	0,07	0,1	0,16	0,27	0,4	0,6	1,4	2,5
Исполнение С Qmus, м3/ч, не более1)	6	11	18	30	45	70	120	180	280	630	1130
Qt2, м3/ч	0,075	0,138	0,225	0,38	0,56	0,88	1,5	2,25	3,5	7,9	14,1
Qt1, м3/ч	0,04	0,073	0,12	0,2	0,3	0,47	0,8	1,2	1,9	4,2	7,5
Qihimm, М3/ч	0,02	0,037	0,06	0,1	0,15	0,23	0,4	0,6	0,9	2,1	3,8
Исполнение К Qmus, м3/ч, не более1)	3	6	-	15	23	35	60	90	140	-	-
Qt2, м3/ч	0,03	0,06	-	0,15	0,23	0,35	0,6	0,9	1,4	-	-
Qt1, м3/ч	0,012	0,022	-	0,06	0,09	0,14	0,24	0,36	0,55	-	-
Qнаим, м3/ч	0,01	0,01	-	0,025	0,04	0,06	0,1	0,15	0,25	-	-
Пределы допускаемой относительной погрешности при   измерении   объемного расхода жидкости и объема жидкости в потоке, %: от QmuM2) до Qti2)						±5
от Qt1 до Qt22)						±2
Qt2 до Qihims2)						±1
1) конкретное значение указано в паспорте
2) включительно
QmuS - наибольший расход, Qti - первый переходный расход, Qt2				- второй переходный расход, Q^um - наименьший расход.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда - жидкость (воды, водные растворы и иные электропроводящие жидкости) с параметрами: - температура, °С - давление, МПа, не более - удельная электропроводность, См/м	от 0 до +150 2,5 от 0,001 до 10
Степень защиты по ГОСТ 14254-2015: - первичный преобразователь расхода - измерительный блок	IP65, IP68* IP65, IP66*
Параметры электрического питания: Напряжение питания (переменный ток), В Частота переменного тока, Гц Напряжение питания (постоянный ток), В	от 32 до 40 50±1 от 22.6 до 26.4
Потребляемая мощность, Вт, не более	7
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа	от -30 до +55 от 30 до 95 от 84 до 107
Среднее время наработки на отказ, ч, не менее	75 000
Средний срок службы, лет, не менее	12
*- опционально

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на первичном преобразователе расхода расходомеров-счетчиков электромагнитных Малахит РС-8, и по центру титульных листов эксплуатационной документов типографским способом.

Комплектность средства измерений

Комплектность расходомеров-счетчиков электромагнитных Малахит РС-8 представлена в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Расходомер-счетчик электромагнитный	Малахит РС-8	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	МП 1127-1-2020	1 экз.

Поверка

осуществляется по документу МП 1127-1-2020 «ГСИ. Расходомеры-счетчики электромагнитные Малахит РС-8. Методика поверки», утв ержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2020.

Основные средства поверки:

- рабочий эталон 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ±0,33 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные в местах пломбирования расходомера-счетчика электромагнитного Малахит РС-8 в соответствии с рисунком 2.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным Малахит РС-8

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-001-66113444-2019 Расходомеры-счетчики электромагнитные Малахит РС-8. Технические условия

Изготовители

Общество с ограниченной ответственностью НПК «ИР-Прибор» (ООО НПК «ИР-Прибор»)

ИНН 5027160459

Адрес: 140070, Московская обл., г. Люберцы, рабочий поселок Томилино, ул. Гаршина, дом 11 строение 52, пом./офис I/24

Телефон/факс: +7 (495) 744-84-23

E-mail: omega@omega-mera.ru

Акционерное общество «Феодосийский оптический завод» (АО «ФОЗ»)

ИНН 9108122233

Адрес: 298100, республика Крым, г. Феодосия, Московская ул., дом 11

Телефон/ факс: +7 (978) 138 81 64

E-mail: optic@rkfoz.ru

Заявитель

Общество с ограниченной ответственностью НПК «ИР-Прибор» (ООО НПК «ИР-Прибор»)

ИНН 5027160459

Адрес: 140070, Московская обл., г. Люберцы, рабочий поселок Томилино, ул. Гаршина, дом 11 строение 52, пом./офис I/24

Телефон/факс: +7 (495) 744-84-23

E-mail: omega@omega-mera.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский        институт       метрологии        им.        Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: +7 (843) 272-70-62

Факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

---
