Номер по Госреестру СИ: 53642-13
53642-13 Фотометры микропланшетные
(MR-96A)
Назначение средства измерений:
Фотометры микропланшетные MR-96A (далее фотометры) предназначен для измерения оптической плотности проб и образцов биологических жидкостей.
Внешний вид.
Фотометры микропланшетные
Рисунок № 1
Внешний вид.
Фотометры микропланшетные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.06.2018
Номер записи - 143603
ID в реестре СИ - 366003
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
мод. MR-96A, Микропланшетный фотометр MR-96-A, МR-96A, Без модификации, MR-96A, _, VR-96A, MR96A, MR-96А, MR-96A/, MR-96A,, MR-96A MR-96A, MR-96A, MR-96A , MR-96, MR 96A, Mindray MR-96A, -, "MR-96",
Производитель
Изготовитель - Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 699
Выдано извещений - 13
Кол-во периодических поверок - 491
Кол-во средств измерений - 242
Кол-во владельцев - 126
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2513 дн.
Приказы РСТ, где упоминается данный тип СИ
№1953 от 2019.08.22 Приказ об утверждении типов средств измерений
№1657 от 2024.07.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Фотометры микропланшетные (MR-96A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37476-08 26.06.2018 |
Анализаторы биохимические автоматические, Labio 200, Labio 300 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
37478-08 26.06.2018 |
Анализаторы гематологические автоматические, Hemolux19 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
46504-11 04.03.2016 |
Анализаторы автоматические биохимические, BS-200 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
46914-11 31.05.2016 |
Мониторы прикроватные, SENSITEC мод. MEC 1200, PM 9000 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49481-12 21.03.2027 |
Анализаторы гематологические, моделей BC-2800, BC-3200, BC-5300, BC-5800 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
49482-12 21.03.2027 |
Анализаторы автоматические биохимические, BS-120, BS-300, BS-380, BS-400 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
51008-12 22.08.2017 |
Мониторы пациента , Beneview T5, Beneview T8 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
51054-12 29.08.2017 |
Мониторы пациента , iPM-9800, PM-7000, PM-8000 Express, PM-9000 Express Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
51055-12 29.08.2017 |
Мониторы пациента , MEC-1000, MEC-1200, MEC-2000 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52688-13 08.02.2018 |
Мониторы пациента , iPM8, iPM10, iPM12 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53292-13 22.04.2018 |
Мониторы дефибрилляторы, BeneHeart мод. D3, D6 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53642-13 06.06.2018 |
Фотометры микропланшетные, MR-96A Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
61884-15 13.10.2025 |
Анализаторы гематологические, BC-5000, BC-5150 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65068-16 09.09.2021 |
Анализаторы автоматические биохимические, BS-480 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65352-16 06.10.2021 |
Анализаторы гематологические автоматические ветеринарные, BC-2800Vet и BC-5000Vet Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
65939-16 14.12.2021 |
Анализаторы гематологические автоматические, ВС-3000 Plus Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
65387-16 06.10.2026 |
Анализаторы автоматические биохимические, BS-480 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75318-19 21.06.2024 |
Анализаторы биохимические автоматические, BS-230 и BS-240 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75203-19 03.06.2024 |
Анализаторы гематологические автоматические, ВС-20s, BC-30s, BC-5380 Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Фотометры микропланшетные (MR-96A)
Стоимость поверки Фотометры микропланшетные (MR-96A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
9406 | 5820 |
|
ФБУ Вологодский ЦСМ Вологодская область |
5034 | 5820 |
|
ФБУ Вологодский ЦСМ Вологодская область |
5030 | 5820 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7096 | 5820 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7900 | 5820 |
Программное обеспечение
Анализаторы имеют встроенное программные обеспечения, которые используются для выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных и передачи данных, хранения данных. Программное обеспечение идентифицируется из главного меню выводом на экран анализатора наименования программного продукта и номера версии.
Идентификационные данные программного обеспечения приведены в Таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование про граммного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
MR-96A Operation Software |
SYSTEM.DAT |
V01.09.0 |
4F04F5023AF7ACA59 FCABAB40BFE9C36 |
MD5 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню защиты «C» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании мерологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах Руководств по эксплуатации типографским способом и на корпус анализаторов методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложены в документе:
«Фотометры микропланшетные MR-96A. Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фотометрам микропланшетным MR-96A-
1. ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия
-
2. ГОСТ Р 50267.0-92 Изделия медицинские электрические. Часть 1. Общие требования безопасности
-
3. Техническая документация фирмы «Shenzhen Mindray Bio-Medical Electronics Co.,Ltd.», Китай
Заявитель
Фирма: ООО «Миндрей Медикал Рус»Адрес: 123022, г. Москва, ул. 2-я Звенигородская, д. 13, стр. 41
Тел.: (499) 553 60 36
E-mail: cis@mindray.com
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14;
e-mail: info@vniim.ru
Фотометры состоят из оптико-механического и электронно-вычислительного узлов со встроенным печатающим устройством.
Принцип работы фотометров - фотометрический метод в соответствии с законом Ламберта-Биира. В качестве источника света в приборе используется галогенная лампа. Свет галогенной лампы проходит через интерференционный фильтр и попадает на вход гибкого световода. На выходе световода установлена линза, формирующая параллельный пучок, просвечивающий пробу. Выходная линза световода и фотоприемник установлены на кронштейне, в пазу которого расположен планшет с пробами. Пересечения этих пучков света в ячейке и его регистрация на фотодетекторе позволяет рассчитать часть света, поглощенную образцом. Конечный результат появляется на жидкокристаллическом экране.

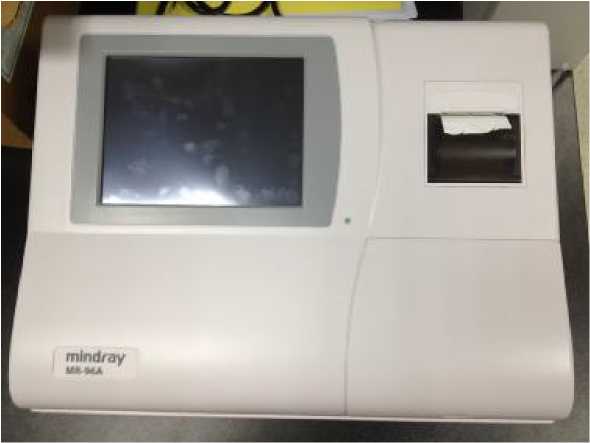

Рисунок 1 - Фотометры микропланшетные MR-96A

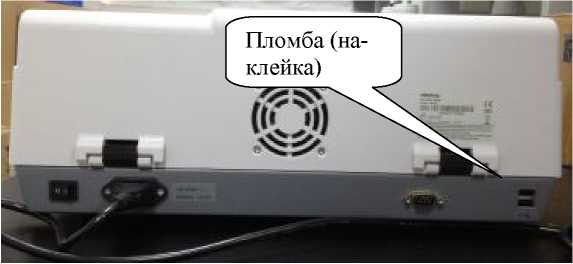

Рисунок 2 - Расположение пломбы. Фотометры микропланшетные MR-96A
Лист № 2 Всего листов 4
Основные метрологические характеристики анализатора приведены в таблице 2. Таблица 2.
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
от 400 до 700 |
|
Рабочие длины волн1 (стандартная поставка), нм |
405; 450; 492; 630 |
|
Диапазон показаний оптической плотности, Б |
от 0 до 4,00 |
|
Диапазон измерений оптической плотности, Б |
от 0 до 3,00 |
|
Пределы допускаемой абсолютной погрешности фотометра при измерении оптической плотности, Б(в диапазоне от 0 до0,4 Б) |
±0,02 |
|
Пределы допускаемой относительной погрешности фотометра при измерении оптической плотности, % (в диапазоне св. 0,4 до 3,0 Б) |
±3,0 |
|
Время измерения, с - «быстрый» (монохроматика) режим |
5 |
|
- «нормальный» (бихроматика) режим |
12 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
437x332x174 |
|
Масса, кг, не более |
8,5 |
|
Потребляемая мощность, ВА |
120 |
|
Напряжение питания частотой (50±1) Гц, В |
220 (+10...-15)% |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
|
Условия эксплуатации: | |
|
07^ -диапазон температур окружающего воздуха, С |
от 15 до 35 |
|
-диапазон относительной влажности окружающего воздуха, % без конденсации |
от 15 до 85 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Лист № 3 Всего листов 4
