Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала спирометрии основан на измерении воздушных потоков и объемов посредством пневмотахометрического датчика - расходомера, сигнал с датчика преобразуется в цифровой вид и поступает в микропроцессор.

Монитор пациента конструктивно состоит из основного блока с автономным источником питания, комплекта датчиков и набора кабелей пациента. Основной блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением.

Монитор имеет цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о тревожных сигналах, номер постели больного, состояние монитора пациента, время и другая информация с монитора пациента. Основной экран поделен на 3 области: информационная область, область диаграмм, область цифровых значений, область меню

В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

Рисунок 1. Внешний вид монитора пациента модели MEC-1000.

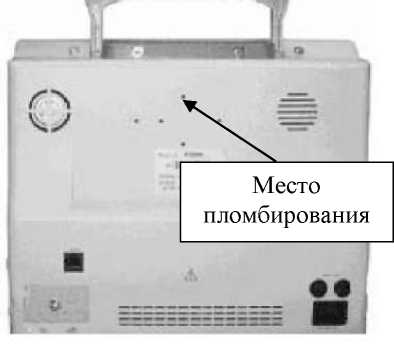

Рисунок 2. Монитор пациента модели MEC-1000. Вид сзади.

,ет7

/ г

(------- ’

fnlndf^y

\

Место пломбирования

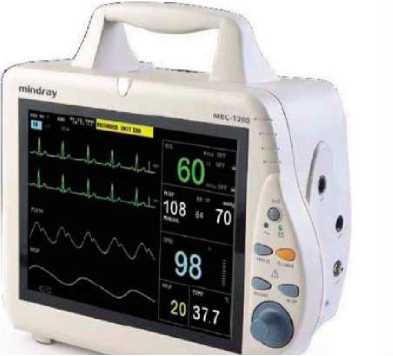

Рисунок 3. Внешний вид монитора пациента модели MEC-1200.

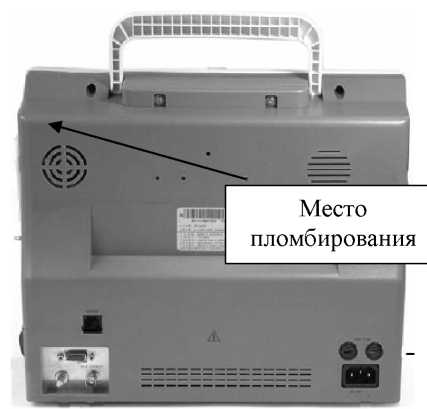

Рисунок 4. Монитор пациента модели MEC-1200. Вид сзади.

Г. limn л

Место

пломбирования

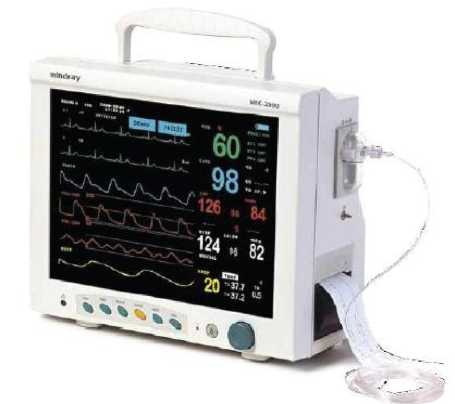

• 1. Кабель подключения - 1 шт.

• 2. Монитор- 1 шт.

• 3. Модуль ЭКГ- 1 шт.

• 4. Модуль дыхания- 1 шт.

• 5. Модуль пульсоксиметрии- 1 шт.

• 6. Модуль НИАД- 1 шт.

• 7. Модуль капнометрии- 1 шт.

• 8. Модуль измерения температуры- 1 шт.

• 9. Кабель для ЭКГ измерений- 1 комп.

• 10. Проводники для ЭКГ измерений- 1 комп.

• 11. Электроды для ЭКГ измерений- 1 комп.

• 12. Манжета для определения артериального давления - 1 шт.

• 13. Шланг к манжете для измерения АД - 1 шт.

• 14. Адаптер воздуховода прямой однократного применения - не более 100 шт.

• 15. Адаптер воздуховода угловой однократного применения - не более 100 шт.

• 16. Датчик сатурации (пульсоксиметрический) - 1 комп.

• 17. Кабель магистральный пульсоксиметрический - 2 шт.

• 18. Датчик измерения температуры - 2 шт.

• 19. Адаптер воздуховода капнометрический однократного применения - 1 комп.

• 20. Линия пробоотборная капнометрическая - 2 шт.

• 21. Гидрофобный фильтр - не более 100 шт.

• 22. Принтер - 1 шт.

• 23. Бумага для принтера - 1 комп.

• 24. Аккумуляторы для монитора - 1 комп.

• 25. Руководство по эксплуатации - 1 экз.

• 26. Методика поверки «Мониторы пациента моделей MEC-1000, MEC-1200, MEC-2000. Методика поверки. МП 242-1328-2012».

• 1 Электрокардиографический канал.

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,5 до 8;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.3. Входной импеданс, не менее, МОм: 5;

  • 1.4. Коэффициент ослабления синфазных сигналов, не менее, дБ: 90;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, не более, мкВ: 30;

  • 1.6. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 350 мин^-1.

  • 1.7. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений, мин^-1: ±2.

• 2 Канал пульсоксиметрии.

  • 2.1. Диапазон измерений SpO2, %: от 70 до 100.

  • 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±3;

  • 2.3. Диапазон измерений частоты пульса, мин^-1: от 30 до 240;

  • 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±3.

• 3 Канал артериального давления.

  • 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 1,3 до 36 (от 10 до 270);

  • 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.) : ±0,4 ( ±3).

• 4 Канал термометрии.

  • 4.1. Диапазон измерений температуры, ^оС: от 30 до 45;

  • 4.2.Пределы допускаемой абсолютной погрешности монитора при измерении температуры,^оС: ±0,2.

• 5 Канал частоты дыхания (импедансный метод):

  • 5.1.Диапазон базового импеданса, кОм: от 0,1 до 2;

  • 5.2. Диапазон измерения частоты дыхания (ЧД), мин^-1: от 0 до 150;

  • 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ±2.

• 6. Канал капнометрии.

  • 6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 13,2 кПа (от 0 до 99 мм рт.ст.);

  • 6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: в диапазоне 0 - 38 мм рт. ст.: ± 0,25 кПа (± 2 мм рт. ст.)

в диапазоне 39 - 99 мм рт. ст.: ± 0,5 кПа (± 4 мм рт. ст.);

• 7 Потребляемая мощность:

• - от сети переменного тока частотой (50 ± 1)Гц, В: (220 ± 22) В,

• 8 Масса, кг: 4 (модель MEC-1000),

5 (модель MEC-1200),

6,5 (модель MEC-2000).

• 9 Габаритные размеры, мм: 318 х 152 х 264 (модель MEC-1000);

258 х 118 х 244 (модель MEC-120o);

318 х 270 х 145 (модель MEC-2000).

• 10 Средний срок службы, лет: 5.

• 11 Средняя наработка на отказ, ч.: 10000.

• 12 Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С: от 0 до 40;

• - диапазон относительной влажности воздуха, %: от 15 до 95 (без конденсации);

• - диапазон атмосферного давления, гПа: от 700 до 1060.
