Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала спирометрии основан на измерении воздушных потоков и объемов посредством пневмотахометрического датчика - расходомера, сигнал с датчика преобразуется в цифровой вид и поступает в микропроцессор.

Монитор пациента конструктивно состоит из основного блока с автономным источником питания, комплекта датчиков и набора кабелей пациента. Основной блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением.

Монитор имеет цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о тревожных сигналах, номер постели больного, состояние монитора пациента, время и другая информация с монитора пациента. Основной экран поделен на 3 области: информационная область, область диаграмм, область цифровых значений, область меню

В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

Рисунок 1. Внешний вид монитора пациента модели Beneview T5.

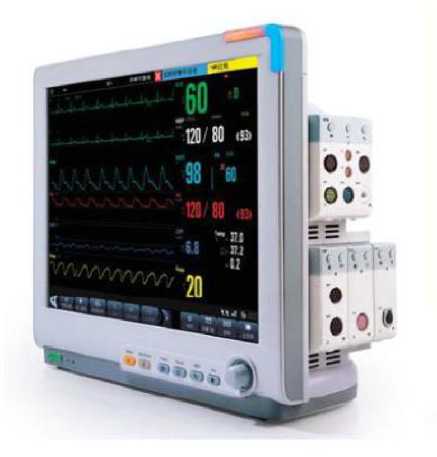

Рисунок 3. Внешний вид монитора пациента модели Beneview T8.

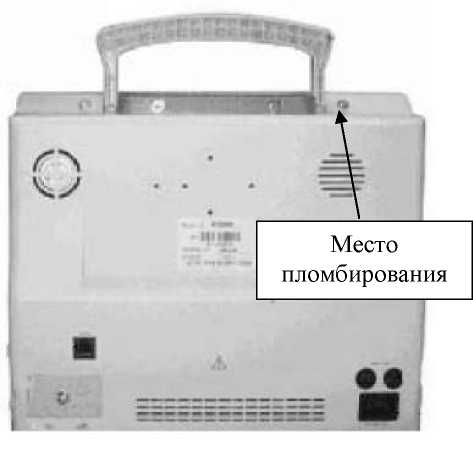

Рисунок 4. Монитор пациента модели

Beneview T8. Вид сзади.

• 1.    Кабель подключения - 1 шт.

• 2.    Монитор- 1 шт.

• 3.    Модуль ЭКГ- 1 шт.

• 4.    Модуль дыхания- 1 шт.

• 5.    Модуль пульсоксиметрии- 1 шт.

• 6.    Модуль НИАД- 1 шт.

• 7.    Модуль капнометрии- 1 шт.

• 8.    Модуль измерения температуры- 1 шт.

• 9.    Кабель для ЭКГ измерений- 1 комп.

• 10.   Проводники для ЭКГ измерений- 1 комп.

• 11.   Электроды для ЭКГ измерений- 1 комп.

• 12.   Манжета для определения артериального давления - 1 шт.

• 13.   Шланг к манжете для измерения АД - 1 шт.

• 14.   Адаптер воздуховода прямой однократного применения - не более 100 шт.

• 15.   Адаптер воздуховода угловой однократного применения - не более 100 шт.

• 16.   Датчик сатурации (пульсоксиметрический) - 1 комп.

• 17.   Кабель магистральный пульсоксиметрический - 2 шт.

• 18.   Датчик измерения температуры - 2 шт.

• 19.   Адаптер воздуховода капнометрический однократного применения - 1 комп.

• 20.   Линия пробоотборная капнометрическая - 2 шт.

• 21.   Гидрофобный фильтр - не более 100 шт.

• 22.   Принтер - 1 шт.

• 23.   Бумага для принтера - 1 комп.

• 24.   Аккумуляторы для монитора - 1 комп.

• 25.   Руководство по эксплуатации - 1 экз.

• 26.   Методика поверки «Мониторы пациента моделей Beneview T5, Beneview T8. Методика поверки. МП 242-1327-2012».

• 1 Электрокардиографический канал.

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,5 до 8;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.3. Входной импеданс, не менее, МОм: 5;

  • 1.4. Коэффициент ослабления синфазных сигналов, не менее, дБ: 90;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, не более, мкВ: 30;

  • 1.6. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 350 мин^-1.

  • 1.7. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений, мин^-1: ±2.

• 2 Канал пульсоксиметрии.

  • 2.1. Диапазон измерений SpO2, %: от 70 до 100.

  • 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±3;

  • 2.3. Диапазон измерений частоты пульса, мин^-1: от 30 до 240;

  • 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±3.

• 3 Канал артериального давления.

  • 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 1,3 до 36 (от 10 до 270);

  • 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.) : ±0,4 ( ±3).

• 4 Канал термометрии.

  • 4.1. Диапазон измерений температуры, ^оС: от 30 до 45;

  • 4.2.Пределы допускаемой абсолютной погрешности монитора при измерении температуры,^оС: ±0,2.

• 5 Канал частоты дыхания ( импедансный метод):

  • 5.1.Диапазон базового импеданса, кОм: от 0,1 до 2;

  • 5.2. Диапазон измерения частоты дыхания (ЧД), мин^-1: от 0 до 150;

  • 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ±2.

• 6. Канал капнометрии.

  • 6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 13,2 кПа (от 0 до 99 мм рт.ст.);

  • 6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: в диапазоне 0 - 38 мм рт. ст.: ± 0,25 кПа (± 2 мм рт. ст.)

в диапазоне 39 - 99 мм рт. ст.: ± 0,5 кПа (± 4 мм рт. ст.);

• 7 Потребляемая мощность:

- от сети переменного тока частотой (50 ± 1)Гц, В: (220 ± 22) В,

• 8 Масса, кг: 6,6.

• 9 Габаритные размеры, мм: 297x336x187.

• 10 Средний срок службы, лет: 5.

• 11 Средняя наработка на отказ, ч.: 10000.

• 12 Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С : от 0 до 40;

- диапазон относительной влажности воздуха, %: от 15 до 95 (без конденсации);

- диапазон атмосферного давления, гПа: от 700 до 1060.
