Сведения о средстве измерений: 82234-21 Система измерений количества и показателей качества нефтепродуктов № 354

Номер по Госреестру СИ: 82234-21
82234-21 Система измерений количества и показателей качества нефтепродуктов № 354
(1, 8, 3, 5, 3, 3)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 354 (далее -СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.

сертификация программного обеспечения

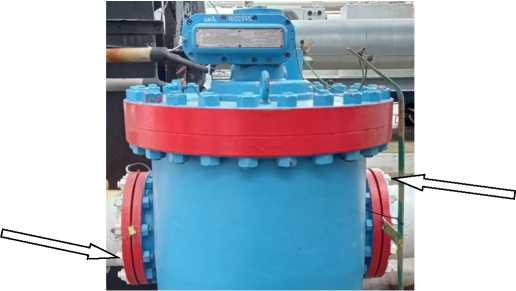

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 354, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 354
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 354, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 354
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи - 21.07.2021
ID в реестре СИ - 1391208
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1028 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№1030 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)

№1029 от 2022.04.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№1167 от 2022.05.12 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 апреля 2022 г. № 1030 «О внесении изменений в сведения об утвержденных типах средств измерений»

№1169 от 2022.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)

№1201 от 2022.05.17 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 мая 2022 г. № 1169 «О внесении изменений в сведения об утвержденном типе средства измерений»

№1305 от 2018.06.28 О переоформлении свидетельства об утверждении типа средства измерений № 53986 "Преобразователи измерительные Rosemount 644, Rosemount 3144Р" и внесении изменений в описание типа

№1408 от 2018.07.06 О переоформлении свидетельства об утверждении типа средства измерений № 53935 "Преобразователи измерительные Rosemount 648, Rosemount 848Т" и внесении изменений в описание типа

№1500 от 2018.07.17 О переоформлении свидетельства об утверждении типа средства измерений № 60972 "Преобразователи многопараметрические 3051SMV" и внесении изменений в описание типа

№261 от 2019.02.18 О переоформлении свидетельств об утверждении типа средства измерений № 62232, № 62233, № 62234 и № 62235 "Датчики температуры Rosemount 648" и внесении изменений в описание типа

№260 от 2019.02.18 О переоформлении свидетельств об утверждении типа средства измерений № 62228, № 62229, № 62230 и № 62231 "Датчики температуры Rosemount 644, Rosemount 3144Р" и внесении изменений в описание типа

№559 от 2019.03.22 О переоформлении свидетельства об утверждении типа средства измерений № 53986/1 "Преобразователи измерительные Rosemount 644, Rosemount 3144P" и внесении изменений в описание типа

№1904 от 2019.08.15 О переоформлении свидетельства об утверждении типа средства измерений № 58222/2 "Преобразователи давления измерительные 3051" и внесении изменений в описание типа

№2570 от 2019.10.24 О переоформлении свидетельства об утверждении типа средства измерений № 53935/1 "Преобразователи измерительные Rosemount 648, Rosemount 848Т" и внесении изменений в описание типа

№913 от 2020.05.15 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Преобразователи давления измерительные 2051

№1573 от 2020.09.22 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Преобразователи измерительные Rosemount 644, Rosemount 3144Р

№1907 от 2020.11.24 о внесении изменений в описание типа на преобразователи давления измерительные 2088

№2178 от 2021.10.05 О внесении изменений в сведения об утвержденных типах средств измерений

№2611 от 2021.11.22 О внесении изменений в сведения об утвержденном типе средств измерений 60993-15

№918 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)

№1137 от 2022.05.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№1666 от 2022.07.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (1)

№2149 от 2022.08.29 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 августа 2022 г. № 2063 «О внесении изменений в сведения об утвержденных типах средств измерений»

№2475 от 2022.10.05 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 августа 2022 г. № 2063 «О внесении изменений в сведения об утвержденных типах средств измерений»

№2539 от 2022.10.11 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 октября 2022 г. № 2475 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 августа 2022 г. № 2063 «О внесении изменений в сведения об утвержденных типах средств измерений»

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 354 (1, 8, 3, 5, 3, 3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79405-20

 Система измерений количества и показателей качества нефти,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81728-21

 Система измерений количества и показателей качества нефтепродуктов № 741, 1, 8, 0, 9, 3, 7
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81889-21

 Система измерений количества и показателей качества нефтепродуктов № 38 ЛПДС "8-Н", 1, 8, 1, 1, 8, 1
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81864-21

 Система измерений количества и показателей качества нефтепродуктов № 736,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81863-21

 Система измерений количества и показателей качества нефтепродуктов № 735,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81822-21

 Система измерений количества и показателей качества нефтепродуктов № 709, 1, 8, 1, 1, 9, 4
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81821-21

 Система измерений количества и показателей качества нефтепродуктов № 708, 1, 8, 1, 1, 9, 5
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81798-21

 Система измерений количества и показателей качества нефти № 468,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81796-21

 Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС "8-Н", 1, 8, 1, 2, 0, 0
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82234-21

 Система измерений количества и показателей качества нефтепродуктов № 354, 1, 8, 3, 5, 3, 3
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82233-21

 Система измерений количества и показателей качества нефтепродуктов № 353, 1, 8, 3, 5, 3, 4
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82232-21

 Система измерений количества и показателей качества нефтепродуктов № 352, 1, 8, 3, 5, 3, 5
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82363-21

 Система измерений количества и показателей качества нефтепродуктов № 34, 1, 8, 3, 7, 3, 1
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82364-21

 Система измерений количества и показателей качества нефтепродуктов № 351, 1, 8, 3, 7, 3, 2
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82604-21

 Система измерений количества и показателей качества нефтепродуктов № 1215,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
88927-23

 Система измерений количества и показателей качества нефти № 20 ЛПДС "Нурлино", Обозначение отсутствует
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 354 (1, 8, 3, 5, 3, 3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)    		 РСТ
  • Нет модификации
    		•  4 0 4 0 4 0 4

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 354 (1, 8, 3, 5, 3, 3)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и автоматизированных рабочих местах (АРМ) оператора СИКН. Идентификационные данные ПО комплекса измерительно-вычислительного (ИВК) указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО ИВК

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter. app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    d1d130e5

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    6ae1b72f

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.1.18

    Цифровой идентификатор ПО

    1994df0b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.1.20

    Цифровой идентификатор ПО

    6aa13875

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    d0f37dec

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.1.28

    Цифровой идентификатор ПО

    58049d20

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    587ce785

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.1.1.29

    Цифровой идентификатор ПО

    f41fde70

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.1.1.24

    Цифровой идентификатор ПО

    4fb52bab

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.1.1.37

    Цифровой идентификатор ПО

    b3b9b431

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    f3578252

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.1.1.47

    Цифровой идентификатор ПО

    76a38549

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.1.17

    Цифровой идентификатор ПО

    5b181d66

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.3.1

    Цифровой идентификатор ПО

    62b3744e

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.1.5

    Цифровой идентификатор ПО

    c5136609

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c25888d2

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.1.50

    Цифровой идентификатор ПО

    4ecfdc10

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Окончание таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.1.4

    Цифровой идентификатор ПО

    82dd84f8

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.1.14

    Цифровой идентификатор ПО

    c14a276b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    8da9f5c4

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    41986ac5

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.2.1

    Цифровой идентификатор ПО

    adde66ed

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.1.2

    Цифровой идентификатор ПО

    2a3adf03

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c73ae7b9

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.1.34

    Цифровой идентификатор ПО

    df6e758c

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.1.33

    Цифровой идентификатор ПО

    37cc413a

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Примечания:

    -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе;

    - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 354 ПК «Шесхарис» АО «Черномортранснефть» (методика измерений аттестована АО «Транснефть - Метрология», номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312546, свидетельство об аттестации методики (метода) измерений №  136-

    RA.RU.312546-2020 от 30.07.2020 г.).


    Нормативные и технические документы

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

    СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти и системы обработки информации. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

    В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование измерительного компонента

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    1

    2

    Счетчики-расходомеры массовые Micro Motion модели CMF с измерительными преобразователями серии 2700 (далее - СРМ)

    45115-10

    Счетчик (преобразователь) жидкости лопастной Dy 10” с преобразователем JB10-S3 (далее - ПР)

    44007-10

    Влагомер нефти поточный УДВН-1пм

    14557-10

    Датчики температуры 644

    39539-08

    Преобразователи измерительные 644

    14683-04

    Термопреобразователи сопротивления платиновые серии 65

    22257-05, 22257-11

    Преобразователи давления измерительные 3051

    14061-99, 14061-10

    Преобразователь плотности жидкости измерительный модели 7835

    15644-06

    Счетчик-расходомер массовый Micro Motion модели CMF 100 с измерительным преобразователем RFT9739

    13425-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений температуры и давления утвержденного типа.

    СИКН обеспечивает выполнение следующих основных функций:

    - автоматические измерения массы нефтепродуктов прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления и плотности нефтепродуктов;

    - измерения давления и температуры нефтепродуктов автоматическое и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

    - проведение поверки и контроля метрологических характеристик (КМХ) СРМ и ПР с применением поверочной установки;

    - проведение КМХ СРМ с применением ПР;

    - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

    - защиту информации от несанкционированного доступа программными средствами.

    Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР, входящего в состав ИК объемного расхода нефтепродуктов, и счетчика-расходомера массового Micro Motion модели CMF100 с измерительным преобразователем RFT9739, входящего в состав ИК объемного расхода нефтепродуктов, установленного в блоке измерений показателей качества, предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на две свинцовые (пластмассовые) пломбы.

    Схемы пломбировки от несанкционированного доступа с местами установки пломб представлены на рисунках 1-2.

    Места установки

    пломб

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 354 (1, 8, 3, 5, 3, 3), http://oei-analitika.ru

    Места установки

    пломб

    Рисунок 1 - Схема пломбировки от несанкционированного доступа ПР*

    Места установки

    пломб

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 354 (1, 8, 3, 5, 3, 3), http://oei-analitika.ru

    Места установки

    пломб

    Рисунок 2 - Схема пломбировки от несанкционированного доступа счетчика-расходомера массового Micro Motion модели CMF100 с измерительным преобразователем RFT9739** Примечание:

    * Пломбы устанавливаются на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.

    ** Пломбы устанавливаются на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах и на контровочную проволоку, пропущенную через отверстие в блокирующем винте крышек оболочки преобразователя.

    Нанесение знака поверки на СИКН не предусмотрено.


    Комплектность СИКН приведена в таблице 6.

    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефтепродуктов № 354, зав. № 01

    -

    1 шт.

    Инструкция по эксплуатации СИКН

    -

    1 экз.

    Методика поверки

    МП 1194-14-2020

    1 экз.


    Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

    Таблица 3 - ИК с комплектным способом определения метрологических характеристик

    Номер ИК

    Наименование ИК

    Количество ИК

    (место

    установки)

    Состав ИК

    Диапазон измерений

    Пределы допускаемой относительной погрешности ИК

    Первичный измерительный преобразователь

    Вторичная часть

    1

    Объемного расхода нефтепродук тов

    Контрольная линия

    Счетчик (преобразователь) жидкости лопастной Dy 10” с преобразователем

    JB10-S3

    Комплекс измерительновычислительный ТН-01

    от 140 до 740 м3/ч

    ±0,1 %

    2

    Объемного расхода нефтепродук тов

    Блок измерений показателей качества

    Счетчик-расходомер массовый Micro Motion модели

    CMF100 с измерительным преобразователем

    RFT9739

    Комплекс измерительновычислительный ТН-01

    от 0,8 до

    27,2

    м3/ч

    ±5,0 %

    Таблица 4 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон     измерений     массового     расхода

    нефтепродуктов*, т/ч

    от 60 до 1200

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ± 0,25

    * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений.

    Таблица 5 - Технические характеристики СИКН

    Наименование характеристики

    Значение

    Количество измерительный линий, шт.

    3 (2 рабочие и 1 контрольная)

    Температура окружающего воздуха, °С

    от -28 до +45

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38, трехфазное

    220±22, однофазное

    50±1

    Средний срок службы, лет, не менее

    25

    Окончание таблицы 5

    Наименование характеристики

    Значение

    Измеряемая среда со следующими параметрами:

    Дизельное топливо по

    ГОСТ 32511-2013;

    Дистиллят газового конденсата средний (сернистый)

    СТО 05034205-011-2016;

    Газойль СТО 52821717-052-2018 и другие светлые нефтепродукты согласно нормативным документам, по которым они изготовлены

    - избыточное давление измеряемой среды, МПа

    от 0,21 до 1,6

    - температура измеряемой среды, °С

    от 0 до 35

    - кинематическая вязкость измеряемой среды в рабочем диапазоне температуры, мм2/с

    от 2 до 6

    - плотность измеряемой среды в рабочем диапазоне температуры, кг/м3

    от 806 до 905
