Сведения о средстве измерений: 82232-21 Система измерений количества и показателей качества нефтепродуктов № 352

Номер по Госреестру СИ: 82232-21
82232-21 Система измерений количества и показателей качества нефтепродуктов № 352
(1, 8, 3, 5, 3, 5)

Назначение средства измерений:
Система измерений количества и показателей качества нефтепродуктов № 352 (далее -СИКН) предназначена для автоматизированных измерений массы нефтепродуктов.

сертификация программного обеспечения

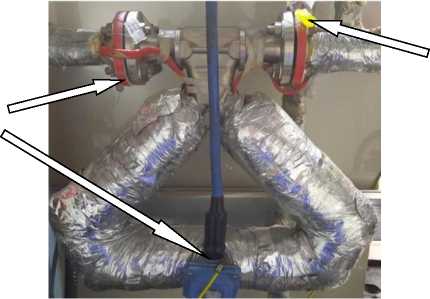

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 352, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 352
Рисунок № 1

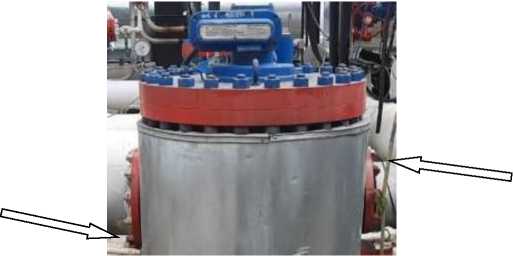

Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 352, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефтепродуктов № 352
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи - 21.07.2021
ID в реестре СИ - 1391210
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_37 Анализ рынка поверки Самаре

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система измерений количества и показателей качества нефтепродуктов № 352 (1, 8, 3, 5, 3, 5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79405-20

 Система измерений количества и показателей качества нефти,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81728-21

 Система измерений количества и показателей качества нефтепродуктов № 741, 1, 8, 0, 9, 3, 7
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81889-21

 Система измерений количества и показателей качества нефтепродуктов № 38 ЛПДС "8-Н", 1, 8, 1, 1, 8, 1
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81864-21

 Система измерений количества и показателей качества нефтепродуктов № 736,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81863-21

 Система измерений количества и показателей качества нефтепродуктов № 735,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81822-21

 Система измерений количества и показателей качества нефтепродуктов № 709, 1, 8, 1, 1, 9, 4
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81821-21

 Система измерений количества и показателей качества нефтепродуктов № 708, 1, 8, 1, 1, 9, 5
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81798-21

 Система измерений количества и показателей качества нефти № 468,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
81796-21

 Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС "8-Н", 1, 8, 1, 2, 0, 0
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82234-21

 Система измерений количества и показателей качества нефтепродуктов № 354, 1, 8, 3, 5, 3, 3
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82233-21

 Система измерений количества и показателей качества нефтепродуктов № 353, 1, 8, 3, 5, 3, 4
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82232-21

 Система измерений количества и показателей качества нефтепродуктов № 352, 1, 8, 3, 5, 3, 5
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82363-21

 Система измерений количества и показателей качества нефтепродуктов № 34, 1, 8, 3, 7, 3, 1
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82364-21

 Система измерений количества и показателей качества нефтепродуктов № 351, 1, 8, 3, 7, 3, 2
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
82604-21

 Система измерений количества и показателей качества нефтепродуктов № 1215,
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
88927-23

 Система измерений количества и показателей качества нефти № 20 ЛПДС "Нурлино", Обозначение отсутствует
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - RT_9 Анализ рынка поверки Сибирского федерального округа

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Система измерений количества и показателей качества нефтепродуктов № 352 (1, 8, 3, 5, 3, 5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)    		 РСТ
  • Нет модификации
    		•  4 0 4 0 4 0 4

    Стоимость поверки Система измерений количества и показателей качества нефтепродуктов № 352 (1, 8, 3, 5, 3, 5)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и автоматизированных рабочих местах (АРМ) оператора СИКН. Идентификационные данные ПО комплекса измерительно-вычислительного (ИВК) указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО ИВК

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter. app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    d1d130e5

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.2.2.1

    Цифровой идентификатор ПО

    6ae1b72f

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.1.18

    Цифровой идентификатор ПО

    1994df0b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.1.20

    Цифровой идентификатор ПО

    6aa13875

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    d0f37dec

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.1.28

    Цифровой идентификатор ПО

    58049d20

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    587ce785

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.1.1.29

    Цифровой идентификатор ПО

    f41fde70

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.1.1.24

    Цифровой идентификатор ПО

    4fb52bab

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.1.1.37

    Цифровой идентификатор ПО

    b3b9b431

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    f3578252

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.1.1.47

    Цифровой идентификатор ПО

    76a38549

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.1.17

    Цифровой идентификатор ПО

    5b181d66

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.3.1

    Цифровой идентификатор ПО

    62b3744e

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.1.5

    Цифровой идентификатор ПО

    c5136609

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c25888d2

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.1.50

    Цифровой идентификатор ПО

    4ecfdc10

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Окончание таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.1.4

    Цифровой идентификатор ПО

    82dd84f8

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.1.14

    Цифровой идентификатор ПО

    c14a276b

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.1.30

    Цифровой идентификатор ПО

    8da9f5c4

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    41986ac5

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.2.1

    Цифровой идентификатор ПО

    adde66ed

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.1.2

    Цифровой идентификатор ПО

    2a3adf03

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.1.21

    Цифровой идентификатор ПО

    c73ae7b9

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.1.34

    Цифровой идентификатор ПО

    df6e758c

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.1.33

    Цифровой идентификатор ПО

    37cc413a

    Алгоритм вычисления цифрового идентификатора

    CRC32

    Примечания:

    -Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе;

    - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенноцифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 352 ПК «Шесхарис» АО «Черномортранснефть» (методика измерений аттестована АО «Транснефть - Метрология», номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312546, свидетельство об аттестации методики (метода) измерений №  133-

    RA.RU.312546-2020 от 20.07.2020 г.).


    Нормативные и технические документы

    Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

    СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти и системы обработки информации. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

    В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование измерительного компонента

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчики-расходомеры массовые Micro Motion модели CMF с измерительными преобразователями серии 2700 (далее - СРМ)

    45115-10

    Счетчик (преобразователь) жидкости лопастной Dy 10” с преобразователем JB10-S3 (далее - ПР)

    44007-10

    Влагомер нефти поточный УДВН-1пм

    14557-10

    Датчики температуры 644

    39539-08

    Преобразователи измерительные 644

    14683-04

    Термопреобразователи сопротивления платиновые серии 65

    22257-05, 22257-11

    Преобразователи давления измерительные 3051

    14061-99, 14061-10

    Преобразователь плотности жидкости измерительный модели 7835

    15644-06

    Счетчик-расходомер массовый Micro Motion модели CMF 100 с измерительным преобразователем RFT9739

    13425-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    В состав СИКН входят показывающие средства измерений температуры и давления утвержденного типа.

    СИКН обеспечивает выполнение следующих основных функций:

    - автоматические измерения массы нефтепродуктов прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления и плотности нефтепродуктов;

    - измерения давления и температуры нефтепродуктов автоматическое и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

    - проведение поверки и контроля метрологических характеристик (КМХ) СРМ и ПР с применением поверочной установки;

    - проведение КМХ СРМ с применением ПР;

    - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

    - защиту информации от несанкционированного доступа программными средствами.

    Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР, входящего в состав ИК объемного расхода нефтепродуктов, и счетчика-расходомера массового Micro Motion модели CMF100 с измерительным преобразователем RFT9739, входящего в состав ИК объемного расхода нефтепродуктов, установленного в блоке измерений показателей качества, предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на две свинцовые (пластмассовые) пломбы.

    Схемы пломбировки от несанкционированного доступа с местами установки пломб представлены на рисунках 1-2.

    Места установки

    пломб

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 352 (1, 8, 3, 5, 3, 5), http://oei-analitika.ru

    Места установки

    пломб

    Рисунок 1 - Схема пломбировки от несанкционированного доступа ПР*

    Места установки

    пломб

    Внешний вид. Система измерений количества и показателей качества нефтепродуктов № 352 (1, 8, 3, 5, 3, 5), http://oei-analitika.ru

    Места установки

    пломб

    Рисунок 2 - Схема пломбировки от несанкционированного доступа счетчика-расходомера

    массового Micro Motion модели CMF100 с измерительным преобразователем RFT9739**

    Примечание:

    * Пломбы устанавливаются на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.

    ** Пломбы устанавливаются на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах и на контровочную проволоку,

    пропущенную через отверстие в блокирующем винте крышек оболочки преобразователя.

    Нанесение знака поверки на СИКН не предусмотрено.


    Комплектность СИКН приведена в таблице 6.

    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефтепродуктов № 352, зав. № 01

    -

    1 шт.

    Инструкция по эксплуатации СИКН

    -

    1 экз.

    Методика поверки

    МП 1192-14-2020

    1 экз.


    Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

    Таблица 3 - ИК с комплектным способом определения метрологических характеристик

    Номер ИК

    Наименование ИК

    Количество ИК

    (место

    установки)

    Состав ИК

    Диапазон измерений

    Пределы допускаемой относительной погрешности ИК

    Первичный измерительный преобразователь

    Вторичная часть

    1

    Объемного расхода нефтепродук тов

    Контрольная линия

    Счетчик (преобразователь) жидкости лопастной Dy 10” с преобразователем

    JB10-S3

    Комплекс измерительновычислительный ТН-01

    от 140 до 740 м3/ч

    ±0,1 %

    2

    Объемного расхода нефтепродук тов

    Блок измерений показателей качества

    Счетчик-расходомер массовый Micro Motion модели

    CMF100 с измерительным преобразователем

    RFT9739

    Комплекс измерительновычислительный ТН-01

    от 0,8 до

    27,2

    м3/ч

    ±5,0 %

    Таблица 4 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон     измерений     массового     расхода

    нефтепродуктов*, т/ч

    от 120 до 1200

    Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %

    ± 0,25

    * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений.

    Таблица 5 - Технические характеристики СИКН

    Наименование характеристики

    Значение

    Количество измерительный линий, шт.

    3 (2 рабочие и 1 контрольная)

    Температура окружающего воздуха, °С

    от -28 до +45

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38, трехфазное

    220±22, однофазное

    50±1

    Средний срок службы, лет, не менее

    25

    Окончание таблицы 5

    Наименование характеристики

    Значение

    Измеряемая среда со следующими параметрами:

    мазуты, соответствующие требованиям ТР ТС 013/2011, ГОСТ 10585-2013 или

    техническим условиям на нефтепродукты, по которым они изготовлены

    - избыточное давление измеряемой среды, МПа

    от 0,21 до 1,6

    - температура измеряемой среды, °С

    от 0 до 80

    - плотность измеряемой среды в рабочем диапазоне температуры, кг/м3

    от 850 до 980
