3

Модификация рефлектометра

Х=

О

М

ММ

ОМ/ММ

1

2

3

4

1

2

1

2

Динамический диапазон, дБ

1310 нм

30

34

38

41

_-

36

1490 нм

26

30

34

38

_-

32

1550 нм

28

32

36

43

_-

34

1625 нм

27

31

35

39

_-

33

850 нм

-

28

29

27

28

1300 нм

-

30

31

29

30

Мертвая зона, м

по отражению

3,0

1,2

2,5

3,0

1,2

2,5

по затуханию

12,0

4,5

7,0

13,0

4,5

8,0

Диаметр сердцевины ММ ОВ, мкм

-

50,00

62,50

50,00

62,50

Модификация рефлектометра

Х=

О

М

ММ

ОМ/ММ

1А

2А

ЗА

4А

1А

2А

1А

2А

Динамический диапазон, дБ

1310 нм

30

35

40

43

_-

36

1490 нм

30

34

37

40

_-

32

1550 нм

28

33

38

43

_-

34

1625 нм

28

32

36

39

_-

33

850 нм

_-

28

29

27

28

1300 нм

_-

30

31

29

30

Мертвая зона, м

по отражению

1,5

1,1

1,3

1,5

1,2

1,3

по затуханию

10.0

4.5

5.0

6.0

4,5

5,0

Диаметр сердцевины ММ ОВ, мкм

_-

50,0

62,5

50,0

62,5

11

Изме^

ритель оптической мощности

Х=

1

Стандартный диапазон +7.. .-65 дБм

2

Высокий диапазон +27. -45 дБм

Х

Не установлен

12

Источник виДимого излучения²²

Х=

1

установлен

Х

не установлен

Наименование

Обозначение

Количество

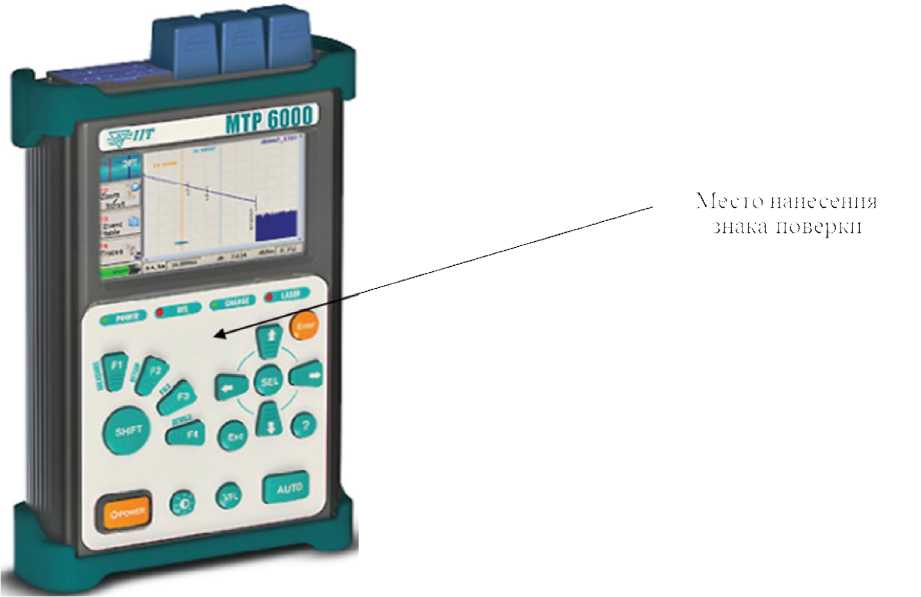

Прибор оптический измерительный многофункциональный МТР 6000

-

1 шт.

Блок питания

-

1 шт.

Наименование

Обозначение

Количество

Сменные адаптеры к измерителю оптической мощности: - для оптического разъема типа FC

1 шт.

- для оптического разъема типа ST

1 шт.

- для оптического разъема типа SC

1 шт.

Кабель интерфейсный USB-A-miniUSB-B

1 шт.

Аккумуляторная батарея

1 шт.

Программное обеспечение Fiberizer Desktop на CD-диске

1 шт.

Руководство по эксплуатации прибора МТР 6000

1 экз.

Руководство пользователя программного обеспечения, устанавливаемого на ПК

1 экз.

Методика поверки

МРБ МП.1971-2009

1 экз.

Наименование характеристики

Значение

Длины волн излучения одномодового оптического рефлектометра, нм

1310±20

1490±20

1550±20

1625±20

Длины волн излучения многомодового оптического рефлектометра, нм

850±20

1300±20

Длительность зондирующих импульсов оптического рефлектометра, нс:

-ОМ рефлектометры МТР 6000/Х-Х-ХХХХ-ХХ,

-ОМ рефлектометры МТР 6000/Х-ХА-ХХХХ-ХХ,

-ММ рефлектометры МТР 6000/Х-Х-ХХХХ-ХХ, -ММ рефлектометры МТР 6000/Х-ХА-ХХХХ-ХХ,

6±40%, 12±40%, 25±30%, 100±10%, 300±10%, 1000±10%, 3000±10%, 10000±10%, 20000±10% (в модификациях ОМ рефлектометров 2 и 2А длительность зондирующего импульса 20000 нс отсутствует)

3±40%, 10±40%, 25±30%, 100±10%, 300±10%, 1000±10%, 3000±10%, 10000±10%, 20000±10% (в модификациях ОМ рефлектометров 2 и 2А длительность зондирующего импульса 20000 нс отсутствует)

6±40%, 12±40%, 25±30%, 100 ± 10%, 300±10%, 1000±10%

3±40%, 10±40%, 25±30%, 100±10%, 300±10%, 1000±10%

Диапазоны измерения расстояний оптического рефлектометра, км: -для одномодовых ОВ -для многомодовых ОВ

2, 5, 10, 20, 40, 80, 120, 160, 240

2, 5, 10, 20, 40, 80

Пределы допускаемого значения абсолютной погрешности при измерении расстояний оптического рефлектометра в нормальных условиях, м

AL=±(dl+dL+340^<L),

где dl=0,5 м-допускаемое значение начального сдвига; dL-разрешение (интервал дискретизации сигнала обратного рассеяния),   определяемое   установленным   диапазоном

измерения расстояний. Величина dL может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м;

L-длина ОВ, м

Наименование характеристики

Значение

Пределы допускаемого значения абсолютной погрешности при измерении расстояний оптического рефлектометра в рабочем диапазоне температур, м

AL=±(dl+dL+540^<L),

Значения динамического диапазона при отношении сигнал/шум, равном 1 (ОСШ=1), времени измерения 3 мин и включенном режиме цифровой фильтрации, дБ;

Значения мертвой зоны по затуханию и мертвой зоны по отражению при включенном режиме «Высокое разрешение» или «DZ» (в зависимости от версии программного обеспечения установленного в приборе МТР 6000), м

см. таблицы 3 - 14¹

Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях, дБ

±(0,04-а),

где а- измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур, дБ

±(0,05- а),

где а- измеряемое затухание, дБ

Минимальная дискретность отсчета при измерении затухания, дБ

0,001

Диапазон и погрешность при измерении оптической мощности на длинах волн калибровки

см. таблицу 15

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

13,8

21,0

27,5

30,0

1490

9,8

17,0

23,5

26,0

1550

11,8

19,0

25,5

28,0

1625

10,8

18,0

24,5

27,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

12

<-40

3,0

12,0

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

16,0

22,0

28,0

30,0

1490

16,0

22,0

28,0

30,0

1550

14,0

20,0

26,0

28,0

1625

14,0

20,0

26,0

28,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

3

<-45

1,5

10,0

Длина волны, нм

Длительность импульса, нс

100

1000

10000

Динамический диапазон, дБ, не менее

1310

19,8

27,0

34,0

1490

15,8

23,0

30,0

1550

17,8

25,0

32,0

1625

16,8

24,0

31,0

Длительность

Коэффициент

Значение мертвой зоны, м, не более

импульса, нс

отражения, дБ

по отражению

по затуханию

6

<-40

1,2

4,5

Длина волны, нм

Длительность импульса, нс

100

1000

10000

Динамический диапазон, дБ, не менее

1310

23,0

29,0

35,0

1490

22,0

28,0

34,0

1550

21,0

27,0

33,0

1625

20,0

26,0

32,0

Длительность

Коэффициент

Значение мертвой зоны, м, не более

импульса, нс

отражения, дБ

по отражению

по затуханию

3

<-45

1,1

4,5

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

21,8

29,0

35,5

38,0

1490

17,8

25,0

31,5

34,0

1550

19,8

27,0

33,5

36,0

1625

18,8

26,0

32,5

35,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

6

<-40

2,5

7,0

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

26,0

32,0

38,0

40,0

1490

23,0

29,0

35,0

37,0

1550

24,0

30,0

36,0

38,0

1625

22,0

28,0

34,0

36,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

3

<-45

1,3

5,0

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310^й

24,8

32,0

38,5

41,0

1490

21,8

29,0

35,5

38,0

1550^й

26,8

34,0

40,5

43,0

1625

22,8

30,0

36,5

39,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

6

<-40

3,0

13,0

¹⁾В приборах МТР 6000 на три и четыре длины волны допускается снижение значений динамического диапазона на длинах волн 1310, 1550 нм на 1,5 дБ.

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

29,0

35,0

41,0

43,0

1490

26,0

31,0

38,0

40,0

1550

29,0

35,0

41,0

43,0

1625

25,0

31,0

37,0

39,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

3

<-45

1,5

6,0

Длина волны, нм

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

Динамический диапазон, дБ, не менее

850

50,0

14,5

20,3

28,0

1300

16,5

22,3

30,0

850

62,5

15,5

21,3

29,0

1300

17,5

23,3

31,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

6

<-40

1,2

4,5

Длина волны, нм

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

Динамический диапазон, дБ, не менее

850

50,0

16,0

22,0

28,0

1300

18,0

24,0

30,0

850

62,5

17,0

23,0

29,0

1300

19,0

25,0

31,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

3

<-45

1,2

4,5

Длина волны, нм

Одномодовый рефлектометр

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

19,8

27,0

33,5

36,0

1490

15,8

23,0

29,5

32,0

1550

17,8

25,0

31,5

34,0

1625

16,8

24,0

30,5

33,0

Длина волны, нм

Многомодовый рефлектометр

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

Динамический диапазон, дБ, не менее

850

50,0

13,5

19,3

27,0

1300

15,5

21,3

29,0

850

62,5

14,5

20,3

28,0

1300

16,5

22,3

30,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

6

<-40

2,5

8,0

Длина волны, нм

Одномодовый рефлектометр

Длительность импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ, не менее

1310

22,0

28,0

34,0

36,0

1490

18,0

24,0

30,0

32,0

1550

20,0

26,0

32,0

34,0

1625

19,0

25,0

31,0

33,0

Длина волны, нм

Многомодовый рефлектометр

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

10

100

1000

Динамический диапазон, дБ, не менее

850

50,0

15,0

21,0

27,0

1300

17,0

23,0

29,0

850

62,5

16,0

22,0

28,0

1300

17,0

23,0

30,0

Длительность импульса, нс

Коэффициент отражения, дБ

Значение мертвой зоны, м, не более

по отражению

по затуханию

3

<-45

1,3

5,0

Длина волны калибровки (градуировки), нм

650±10

850±5

1310±5,

1490±5,

1550±5,

1625±5

850±5

1310±5,

1490±5,

1550±5,

1625±5

Диапазон измерения оптической мощности, дБм

стандартный

высокой

от -30 до +3

от -60 до +3

от -65

до +7

от -40 до +23

от -45 до +27

Пределы допускаемой относительной погрешности при измерении оптической мощности на длинах волн калибровки (градуировки), % (дБ)

±12 (±0,5)

±8 (±0,33)

±5 (±0,22)

±8 (±0,33)

±5 (0,22)

Пределы допускаемой относительной погрешности при измерении относительных уровней оптической мощности, % (дБ)

±6 (±0,25)

±4 (±0,17)

±2,5

(±0,11)

±4 (±0,17)

±2,5

(0,11)

Наименование характеристики

Значение

Питание прибора МТР 6000 осуществляется:

-от встроенной аккумуляторной батареи с напряжением, В

7,4±1

-от сети переменного тока:

- напряжением питания, В

230±23

- частотой, Гц

50±0,4

- через блок питания с выходным напряжением, В

15

и током, А

0,7

Время непрерывной работы прибора МТР 6000:

-при питании от Ni-MN-аккумуляторной батареи, ч, не менее

5

-при питании Li-ion-аккумуляторной батареи, ч, не менее

8

-при питании от сетевого источника питания, ч, не менее

8

Габаритные размеры прибора МТР 6000, мм, не более

226x149x43

Масса прибора МТР 6000 с аккумуляторной батареей, кг, не более

1,5

Время установления рабочего режима оптического рефлектометра прибора МТР 6000, мин, не более

10

Уровень излучаемой мощности источника оптического излучения приборов МТР 6000, дБм, не менее

-10

Нестабильность уровня мощности за 15 минут, дБ, не более

0,1

Время установления рабочего режима источника оптического излучения, мин, не более

15

Длины, волн калибровки измерителя оптической мощности

650±10

прибора МТР 6000, нм

850±5

1310±5

1490±5

1550±5

1625±5

Приборы МТР 6000 имеют встроенный источник видимого излучения со следующими параметрами:

-длина волны источника излучения, нм

650±20

-выходная мощность, мВт

от 0,5 до 0,9

Рабочие условия эксплуатации:

₀

- температуры окружающего воздуха, С ₀

от -10 до +50

- относительная влажность воздуха при 25 С, %

90

- атмосферное давление, кПа

от 70 до 106,7

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

2-10 ³
