Наименование

К-во

Примечание

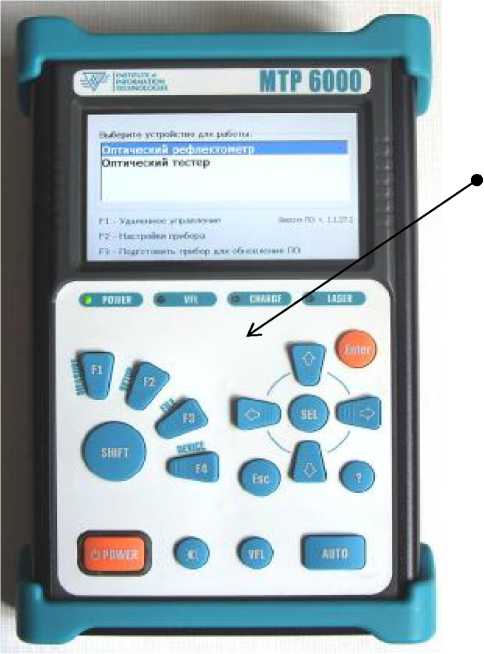

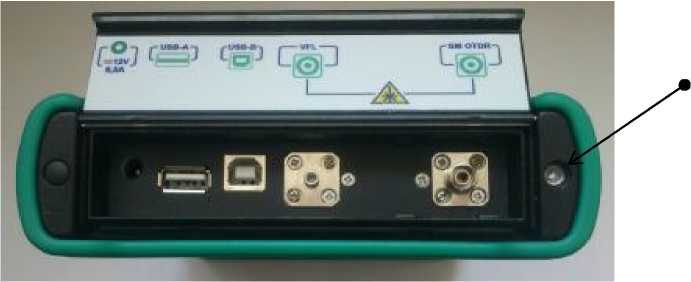

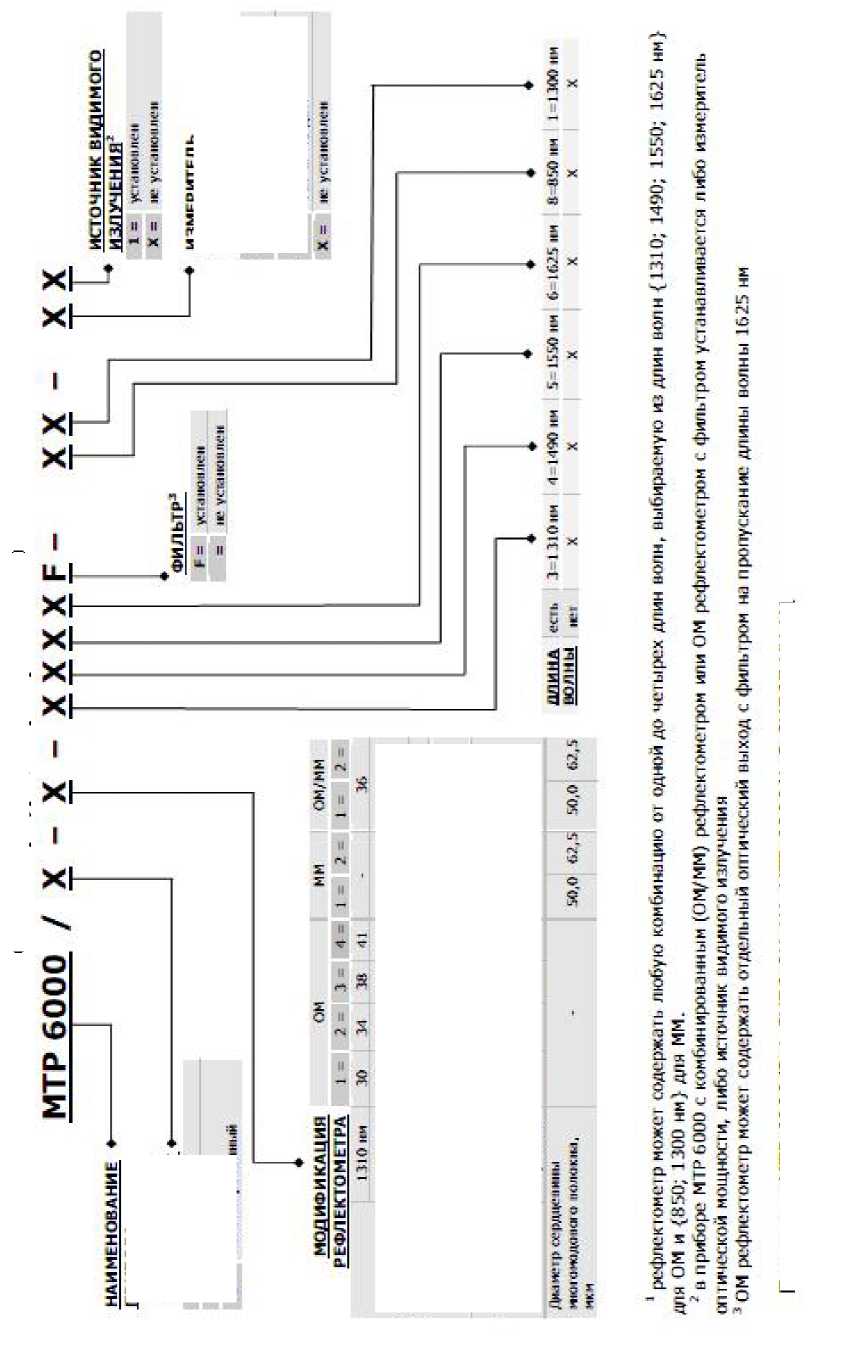

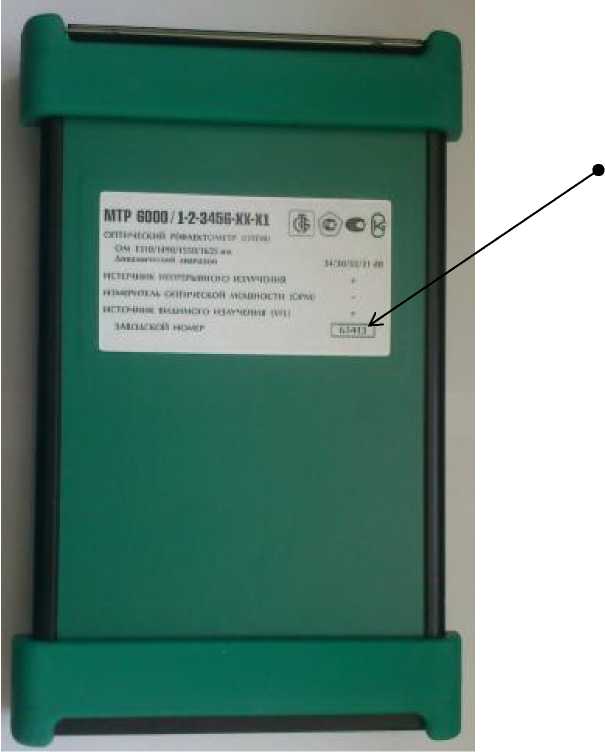

Прибор оптический измерительный многофункциональный MTP 6000

1

Блок питания

1

Питание от сети 230 В.

Выходное напряжение 12 В, ток 0,7 А

Сменные адаптеры к измерителю оптической мощности:

- для оптического разъема типа FC

1

- для оптического разъема типа ST

1

- для оптического разъема типа SC

1

Кабель интерфейсный USB-А - USB-В

1

Соединение с ПК

Аккумуляторная батарея

1

Установлена в прибор

Кабель оптический соединительный одномодовый

1

С рефлектометром для одномодового ОВ

Кабель оптический соединительный многомодовый

1

С рефлектометром для многомодового ОВ

Компакт-диск с программным обеспечением ИИТ.71124-38

1

Руководство по эксплуатации прибора МТР 6000

1

Руководство по эксплуатации программного обеспечения

РМТР 6000 REFLECT

1

Методика поверки МРБ МП.1971-2009

1

Упаковочная сумка

1

Наименование характеристики

Значение характеристики

Одномодовые рефлектометры

Многомодовые рефлектометры

Длительность зондирующих импульсов, нс¹-¹

6, 12, 25, 100, 300, 1000, 3000, 10000, 20000²⁾

6, 12, 25, 100, 300, 1000

Диапазоны измерения

2, 5, 10, 20, 40, 80, 120, 160,

2, 5, 10, 20, 40, 80

расстояний оптического рефлектометра, км

240

Длины волн излучения, нм

(1310±20)

(1490 ± 20)

(850 ± 20)

(1550 ± 20)

(1625 ± 20)

(1300 ± 20)

¹⁾ Допускаемые отклонения длительности зондирующих импульсов:

• - ±40 % для длительности импульса 6 и 12 нс;

• - ±30 % для длительности импульса 25 нс;

• - ±10 % для остальных длительностей импульсов.

²⁾ В одномодовых рефлектометрах (модификация 2) длительность зондирующего импульса

20000 нс отсутствует

Наименование характеристики

Значение характеристики

1

2

Пределы допускаемой абсолютной погрешности при измерении затухания в нормальных условиях, дБ

± (0,04-а) ,

где a - измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении затухания в рабочем диапазоне температур, дБ

± (0,05-а)

1

2

Пределы допускаемого значения абсолютной погрешности измерения расстояний в нормальных условиях, м

DL = ± (dl + dL + 3-10^-5-L),

где dl = 0,5 м - допустимое значение начального сдвига;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния),               определяемое

установленным диапазоном измеряемого расстояния. Величина dL может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м;

L - длина ОВ, м.

Пределы допускаемого значения абсолютной погрешности измерения расстояний в рабочем диапазоне температур, м

DL = ± (dl + dL + 5-10^-5-L)

Уменьшение значений динамического диапазона на длине волны 1625 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт, дБ, не более

3,0

Минимальная дискретность отсчета при измерениях затухания, дБ

0,001

Время установления рабочего режима оптического рефлектометра прибора МТР 6000, мин, не более

10,0

Питание прибора МТР 6000 осуществляется:

• - от встроенной аккумуляторной батареи напряжением, В

• - от сети переменного тока напряжением питания, В

• - частоты, Гц

• - через блок питания с выходным напряжением, В

• - током, А, не менее

(6,5±1) (230±23) (50±0,4) 12,0

0,7

Мощность, потребляемая прибором МТР 6000 от сети переменного тока:

- напряжением питания (230±23) В, частоты (50±0,4) Гц, В-А, не более

25,0

Ток, потребляемый от встроенной аккумуляторной батареи, А, не более

0,5

Г абаритные размеры модуля, мм, не более

226х149х43

Масса, кг, не более

1,5

Время непрерывной работы, ч, не менее

• - при питании от Ni-MH-аккумуляторной батареи

• - при питании от Li-ion-аккумуляторной батареи

• - при питании от сетевого источника питания

5

8

8

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (при 25 °С) % не более

• - атмосферное давление, мм рт. ст.

от минус 10 до плюс 50 90 % от 537 до 800

Средний срок службы ,лет, не менее

10

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

20000

1310

без фильтра

13,5

18,5

23,5

25,0

с фильтром

13,8

21,0

27,5

30,0

1490

без фильтра

9,5

14,5

19,5

21,0

с фильтром

9,8

17,0

23,5

26,0

1550

без фильтра

11,5

16,5

21,5

23,0

с фильтром

11,8

19,0

25,5

28,0

1625

без фильтра

10,5

15,5

20,5

22,0

с фильтром

10,8

18,0

24,5

27,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

12

<-40

3,0

12,0

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

1310

без фильтра

19,5

24,5

30,0

с фильтром

19,8

27,0

34,0

1490

без фильтра

15,5

20,5

26,0

с фильтром

15,8

23,0

30,0

1550

без фильтра

17,5

22,5

28,0

с фильтром

17,8

25,0

32,0

1625

без фильтра

16,5

21,5

27,0

с фильтром

16,8

24,0

31,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

1,2

4,5

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

20000

1

2

3

4

5

6

1310

без фильтра

21,5

26,5

31,5

33,0

с фильтром

21,8

29,0

35,5

38,0

1490

без фильтра

17,5

22,5

27,5

29,0

с фильтром

17,8

25,0

31,5

34,0

1

2

3

4

5

6

1550

без фильтра

19,5

24,5

29,5

31,0

с фильтром

19,8

27,0

33,5

36,0

1625

без фильтра

18,5

23,5

28,5

30,0

с фильтром

18,8

26,0

32,5

35,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

2,5

7,0

Длина волны, нм

Динамический диапазон, дБ, не менее

Длительность импульса, нс

100

1000

10000

20000

1310¹⁾

без фильтра

24,5

29,5

34,5

36,0

с фильтром

24,8

32,0

38,5

41,0

1490

без фильтра

21,5

26,5

31,5

33,0

с фильтром

21,8

29,0

35,5

38,0

1550¹⁾

без фильтра

26,5

31,5

36,5

38,0

с фильтром

26,8

34,0

40,5

43,0

1625

без фильтра

22,5

27,5

32,5

34,0

с фильтром

22,8

30,0

36,5

39,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

3,0

13,0

¹⁾ В приборах МТР 6000 на три и четыре длины волны допускается снижение значений динамического диапазона на длинах волн 1310, 1550 нм на 1,5 дБ.

Длина волны, нм

Динамический диапазон, дБ, не менее

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

850

50,0

без фильтра

14,5

20,0

25,0

с фильтром

14,5

20,3

28,0

1300

без фильтра

16,5

22,0

27,0

с фильтром

16,5

22,3

30,0

850

62,5

без фильтра

15,5

21,0

26,0

с фильтром

15,5

21,3

29,0

1300

без фильтра

17,5

23,0

28,0

с фильтром

17,5

23,3

31,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

1,2

4,5

Динамический диапазон, дБ, не менее

Одномодовый рефлектометр

Длина волны, нм

Длительность импульса, нс

100

1000

10000

20000

1310

без фильтра

19,5

24,5

29,5

31,0

с фильтром

19,8

27,0

33,5

36,0

1490

без фильтра

15,5

20,5

25,5

27,0

с фильтром

15,8

23,0

29,5

32,0

1550

без фильтра

17,5

22,5

27,5

29,0

с фильтром

17,8

25,0

31,5

34,0

1625

без фильтра

16,5

21,5

26,5

28,0

с фильтром

16,8

24,0

30,5

33,0

Многомодовый рефлектометр

Длина волны, нм

Динамический диапазон, дБ, не менее

Диаметр сердцевины ОВ, мкм

Длительность импульса, нс

6

100

1000

1

2

3

4

5

6

850

50,0

без фильтра

13,5

19,0

24,0

с фильтром

13,5

19,3

27,0

1300

без фильтра

15,5

21,0

26,0

с фильтром

15,5

21,3

29,0

2

3

4

5

6

850

62,5

без фильтра

14,5

20,0

25,0

с фильтром

14,5

20,3

28,0

1300

без фильтра

16,5

22,0

27,0

с фильтром

16,5

22,3

30,0

Величина мертвой зоны, м, не более

Длительность импульса, нс

Коэффициент отражения, дБ

по отражению

по затуханию

6

<-40

2,5

8,0

Наименование характеристики

Значение характеристики

Длина волны, нм

1310 ± 20, 1490 ± 20, 1550 ± 20 и 1625 ± 20

Уровень излучаемой мощности, дБм, не менее

-10

Нестабильность уровня мощности постоянного излучения за 15 минут, дБ, не более.

0,1

Режимы работы

• - непрерывный;

• - с   модуляцией   мощности   оптического

излучения сигналом с частотой 2 кГц

Время   установления   рабочего   режима

источника    непрерывного    оптического

излучения прибора МТР 6000, мин, не более

15

Длина волны калибровки, нм

(650 ±

10)

(850 ±

5)

(1310 ± 5),

(1490 ± 5),

(1550 ± 5),

(1625±5)

(650 ±

10)

(850 ±

5)

(1310 ± 5),

(1490 ± 5),

(1550 ± 5),

(1625 ± 5)

Диапазон измерения оптической мощности, дБм

стандартный

высокий

от -30 до +3

от -60 до +3

от -65 до +7

от -10 до +23

от -40 до +23

от -45 до +27

Пределы         допускаемой

относительной   погрешности

измерения          мощности

оптического   излучения   на

длинах волн калибровки, % (дБ)

± 12

(± 0,5)

± 8

(±0,33)

± 5

(± 0,22)

± 12

(±0,5)

± 8

(±0,33)

± 5

(± 0,22)

Пределы         допускаемой

относительной погрешности измерения      относительных

уровней мощности оптического излучения, % (дБ)

± 6

(±0,25)

± 4

(±0,17)

± 2,5 (± 0,11)

± 6

(±0,25)

± 4

(±0,17)

± 2,5 (± 0,11)

Наименование характеристики

Значение характеристики

Дискретность    отображения    мощности

оптического излучения, дБм

0,01

Дискретность     изменения     мощности

оптического излучения относительно опорного значения измерителя оптической мощности прибора МТР 6000, дБ

0,01

Наименование характеристики

Значение характеристики

Длина волны источника излучения, нм

650 ± 20

Выходная мощность, мВт

0,5...0,9

Вывод излучения

через одномодовое ОВ

Режим излучения

импульсный или непрерывный
