Номер по Госреестру СИ: 37596-11
37596-11 Рефлектометры оптические
(ОР-2-3)
Назначение средства измерений:
Рефлектометры оптические ОР-2-3 (далее по тексту - рефлектометры) предназначены для измерений ослабления (затухания) в оптических волокнах и их соединениях, длины оптического волокна и длины (расстояния) до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Внешний вид.
Рефлектометры оптические
Рисунок № 1

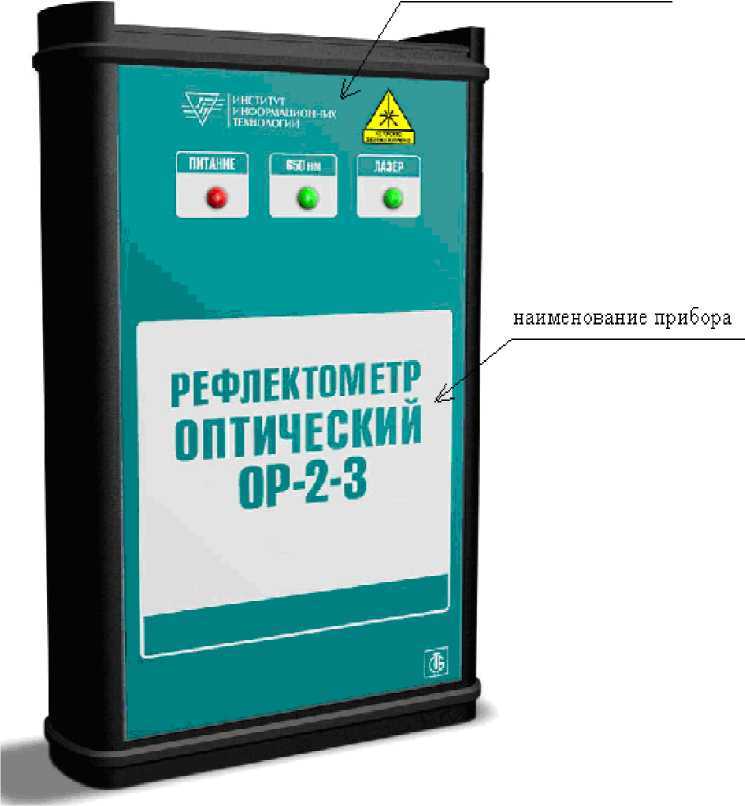

Внешний вид.
Рефлектометры оптические
Рисунок № 2

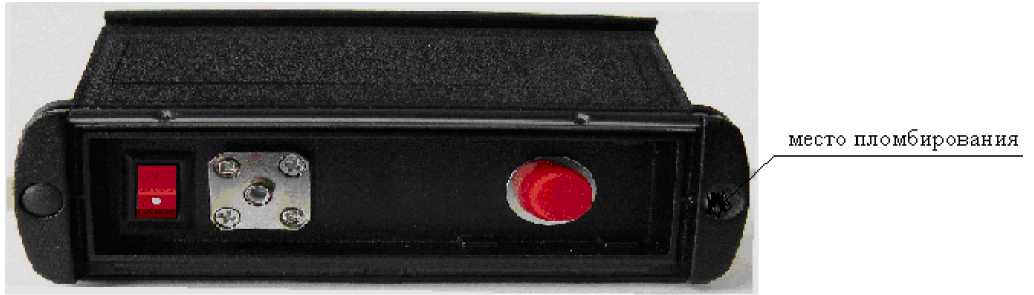

Внешний вид.
Рефлектометры оптические
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.06.2016
Номер записи - 124772
ID в реестре СИ - 347172
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рефлектометры оптические ОР-2-3/350-2, Рефлектометры оптические ОР-2-3, Рефлектометр оптический ОР-2-3/810-7, Рефлектометр оптический ОР-2-3/500-1, Рефлектометр оптический ОР-2-3/356-3 с одномодовым, Рефлектометр оптический ОР-2-3/350-2, ОР-2-3/810-7, ОР-2-3/500-1, ОР-2-3/356-4, ОР-2-3/356-3, ОР-2-3/350-2, ОР-2-3/350-1, ОР-2-3, мод. 356-4, 350-2,
Производитель
Изготовитель - ЗАО "Институт информационных технологий"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 58
Выдано извещений - 1
Кол-во периодических поверок - 34
Кол-во средств измерений - 11
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Рефлектометры оптические (ОР-2-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Институт информационных технологий"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21313-01 01.06.2006 |
Приборы для обнаружения повреждений оптического кабеля, ВЛ-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
21313-06 01.06.2011 |
Приборы для обнаружения повреждения оптического кабеля, ВЛ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-03 01.07.2008 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-06 01.06.2011 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-08 01.12.2013 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25514-03 01.09.2008 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
31836-06 01.06.2011 |
Приборы оптические измерительные многофункциональные, МТР 9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
31836-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
34732-07 |
Тестер оптический, ОТ-2-3/С ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
36544-07 |
Генератор оптический, ОГ-2-1/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
37596-08 01.05.2013 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
37596-11 27.06.2016 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
40590-09 01.07.2014 |
Рефлектометры оптические, ВЛ-7 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41263-09 01.09.2014 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41783-09 |
Генератор оптический, ОГ-2-1/Т ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41784-09 |
Генератор оптический, ОГ-2-1/Р ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44290-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44290-13 11.07.2018 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44918-10 |
Генератор оптический, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
45356-10 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46360-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46684-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
47414-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
48509-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
52075-12 14.12.2017 |
Комплексы программно-аппаратные, ПАК АБИ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53772-13 13.06.2018 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
60003-15 |
Генератор оптический, ОГ-2-3/3456 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
60004-15 |
Генераторы оптические, ОГ-2-3/35 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
62300-15 18.11.2021 |
Тестеры оптические, IIT-LTS ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
62509-15 25.11.2021 |
Генераторы оптические, ОГ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63066-16 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
70862-18 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44290-18 30.05.2022 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53772-18 31.10.2022 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
72494-18 03.10.2022 |
Приборы оптические измерительные многофункциональные, FX300 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74356-19 03.05.2023 |
Тестеры оптические, FX85 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75985-19 27.09.2023 |
Приборы оптические измерительные многофункциональные, FX150 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75806-19 31.07.2023 |
Рефлектометры оптические, OPX-BOXe ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
89760-23 14.02.2028 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Рефлектометры оптические (ОР-2-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 1 | 0 | 4 | 1 | 3 | 0 | 3 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Рефлектометры оптические (ОР-2-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
8783 | 11553 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 11553 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 11553 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 11553 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
12360 | 11553 |
Программное обеспечение
Управление работой рефлектометра, обработка, отображение и хранение результатов измерений осуществляется с помощью персонального компьютера (ПК), на котором установлена пользовательская часть программного обеспечения (ПО).
ПО рефлектометра разделено на две части. Метрологически значимая часть ПО прошита в памяти процессора рефлектометра. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Она состоит из управляющей программы reflect.exe; файлов со служебными данными *.ini, файлов библиотек *.dll; файлов драйвера для работы через порт USB. Управляющая программа работает в удобном диалоговом режиме. Для установки параметров измерений, параметров анализа, выполнения стандартных функций оптического рефлектометра используются отдельные пункты меню и соответствующие окна. В окнах предлагаются варианты выбора установочных параметров. Результаты измерений представляются в графическом виде на экране ПК и сохраняются в виде файла с расширением .sor.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Рефлектометр оптический ОР-2-3 |
Reflect.exe |
3.8.10.6 |
53a448f9bb524920437 93d9ecade7c91 |
MD5 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между рефлектометром и персональным компьютером осуществляется по порту USB.
Лист № 4
Всего листов 8 Искажение данных при передаче через интерфейс связи исключается параметрами протокола:
-
- для обмена с персональным компьютером используется тип BULK-передачи, предназначенный для надёжной передачи файлов данных с многоуровневой защитой целостности;
-
- каждая передача разбита на транзакции с подтверждением их успешного завершения получателем, что исключает использование или исполнение недостоверных данных или команд; плохие данные отбрасываются и транзакция повторяется;
-
- направление и назначение пакетов данных внутри транзакций определяется специальными идентификаторами, имеющими отдельную от других данных защиту от искажений с помощью избыточного кодирования;
-
- при наличии на шине интерфейса нескольких устройств соответствие данных обеспечивается специальным полем адреса устройства TOKEN-пакетов, защищённым с помощью CRC;
-
- целостность данных в отдельных пакетах проверяется с помощью CRC.
Метрологически значимая часть ПО размещается в энергонезависимой памяти процессора в аппаратной части рефлектометра, запись которой осуществляется в процессе производства. Доступ к процессору исключён конструкцией аппаратной части рефлектометра.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и методом офсетной печати на наклейку, наклеенную на рефлектометр.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Рефлектометры оптические ОР-2-3. Руководство по эксплуатации», раздел 6.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефлектометрам оптическим ОР-2-3ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи.
Поверка
Поверкаосуществляется по документу: «Рефлектометры оптические ОР-2-3. Методика поверки МРБ МП. 1726-2007», утвержденному БелГИМ 03 октября 2007 г.
Лист № 8 Всего листов 8 Основные средства поверки:
-
1 Генератор оптический ОГ-2-1 (ГР № 23872-02).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения (для одномодового ОВ): 1310±30 нм, 1550±30 нм, 1625±30 нм.
Рабочие длины волн оптического излучения (для многомодового ОВ): 850±30 нм, 1300±30 нм.
Диапазон воспроизведения длины (расстояния): 60 м - 500 км
Пределы допускаемой основной абсолютной погрешности при воспроизведении длины (расстояния): ± (0,2+140-5L), м, где L - воспроизводимая длина (расстояние).
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления (затухания): ± 0,02<В, дБ, где В - измеряемое вносимое ослабление (затухание).
-
2 Волокно оптическое одномодовое
Основные технические характеристики:
Длина волокна: 5-8 км; 25-50 км
-
3 Волокно оптическое многомодовое
Основные технические характеристики:
Длина волокна: 0,5-1,5; 3-8 км
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»(ЗАО «Институт информационных технологий»).
Адрес: Республика Беларусь, 220030, г. Минск, ул. Октябрьская д.19, корп.5, офис 306.
Тел/факс: + 375 17 227-12-33, + 375 17 227-13-48, + 375 17 227-23-52.
E-mail: support@beliit.com , www.beliit.com .
Экспертиза проведена Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации 30003-08
Адрес: 119361, г.Москва, ул.Озерная, 46
Телефон 437-56-33, факс 437-31-47
Электронная почта: vniiofi@vniiofi.ru, Сайт: http://www.vniiofi.ru
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии Е.Р. Петросян
Принцип действия рефлектометров основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры оптического волокна и волоконно-оптической линии связи.
Рефлектометры имеют встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое оптическое волокно (ОВ). Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.
Рефлектометры выпускаются по ТУ BY 100003325.008-2007 «Рефлектометры оптические ОР-2-3. Технические условия».
Модификации рефлектометров определяются в соответствии со схемой обозначения, показанной на рисунке 1.
ОР-2-3 / ХХХ - Х
|
1 |
первый уровень динамического диапазона |
рефлектометры для одномодовых ОВ |
|
2 |
второй уровень динамического диапазона | |
|
3 |
третий уровень динамического диапазона | |
|
4 |
четвертый уровень динамического диапазона | |
|
5 |
пятый уровень динамического диапазона | |
|
6 |
диаметр волокна - 62,5/125 мкм |
рефлектометры для многомодовых ОВ |
|
7 |
диаметр волокна - 50,0/125 мкм |
|
3 |
длина волны 1310 нм |
рефлектометры для одномодовых ОВ |
|
4 |
длина волны 1490 нм | |
|
5 |
длина волны 1550 нм | |
|
6 |
длина волны 1625 нм | |
|
0 |
длина волны отсутствует | |
|
8 |
длина волны 850 нм |
рефлектометры для многомодовых ОВ |
|
1 |
длина волны 1300 нм | |
|
0 |
длина волны отсутствует | |
|
Примечание: Поле информации о длинах волн заполняется по мере возрастания длин волн, ноль заполняет свободную в конце поля позицию (позиции). | ||
Тип рефлектометра
Рисунок 1 - Схема конфигурации рефлектометра ОР-2-3
Для ограничения доступа внутрь корпуса рефлектометра произведено пломбирование.
Внешний вид рефлектометра представлен на рисунке 2.
наименование изготовителя
Рисунок 2 - Внешний вид рефлектометра ОР-2-3
Схема пломбирования представлена на рисунке 3.
Рисунок 3 - Схема пломбирования
Вид рефлектометра с обратной стороны с указанием заводского номера представлен на рисунке 4.
точника видимого
1. Питание прибора - от USB порта ПК.
2. Чтобы открыть верхнюю крышку, надо
надавить на основание крышки в нап
равлении 1 и
откинуть ее в на
правлении 2.
РЕФЛЕКТОМЕТР ОПТИЧЕСКИМ
ОР-2-3/350-1
ОМ 1310/1550 нм
". н : . 1 ..
ЙвОДСадй HQ№
заводской номер
Рисунок 4 - Вид рефлектометра с обратной стороны
излучения (650 нм) расположен на
верхней панели прибора.
Комплект поставки рефлектометров указан в таблице 11. Таблица 11
|
Наименование |
Количество, шт. |
Примечание |
|
Рефлектометр оптический ОР-2-3/ХХХ-Х |
1 |
ХХХ-Х - модификация рефлектометра |
|
Источник питания FW7601/06 |
1 |
питание от сети 230 В |
|
Кабель интерфейсный USB |
1 |
соединение с компьютером и питание рефлектометра |
|
Кабель оптический соединительный одномодовый с разъемами FC |
1 |
с рефлектометром для одномодового ОВ |
|
Кабель оптический соединительный многомодовый с разъемами ST |
1 |
с рефлектометром для многомодового ОВ |
|
Компакт-диск с программным обеспечением ИИТ.71119-38 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МРБ МП. 1726-2007 |
1 |
на компакт-диске |
|
У паковочная сумка |
1 |
Длины волн излучения одномодового рефлектометра: (1310±20) нм, (1490±20) нм, (1550±20) нм и (1625±20) нм.
Длины волн излучения многомодового рефлектометра: (850±20) нм и (1300±20) нм. Длительность зондирующих импульсов рефлектометра соответствует значениям, указанным в таблице 2, с допускаемыми отклонениями:
-
- ±40 % для длительности импульса 8 нс;
-
- ±30 % для длительности импульса 25 нс;
-
- ±10 % для остальных длительностей импульсов.
Таблица 2
|
Длительность зондирующих импульсов, нс | |
|
Рефлектометр для одномодового ОВ |
8, 25, 100, 300, 1000, 3000, 10000, 20000 |
|
Рефлектометр для многомодового ОВ |
8, 25, 100, 300, 1000 |
Диапазоны измерений длины (расстояний) указаны в таблице 3. Таблица 3
|
Диапазоны измерений расстояний, км | |
|
Рефлектометр для одномодового ОВ |
5, 10, 20, 40, 80, 120, 160, 240 |
|
Рефлектометр для многомодового ОВ |
5, 10, 20, 40, 80 |
Пределы допускаемой основной абсолютной погрешности измерений длины (расстояний):
AL = ±(dl + dL + 3 -10-5 • L), м
где dl = 0,5 - допустимое значение начального сдвига, м;
dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном длины (расстояния), м;
L - измеряемая длина (расстояние), м.
Пределы допускаемой абсолютной погрешности измерений длины (расстояний) в рабочих условиях:
AL = ±(dl + dL + 5 -10-5 • L), м
где dl = 0,5 - допустимое значение начального сдвига, м;
dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном длины (расстояния), м;
L - измеряемая длина (расстояние), м.
Лист № 5 Всего листов 8 Значения динамического диапазона измерений ослабления рефлектометров для одномодовых ОВ с динамическим диапазоном первого уровня приведены в таблице 4.
Таблица 4
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
13,5 |
18,5 |
23,5 |
25,0 |
|
с фильтром |
13,8 |
21,0 |
27,5 |
30,0 | |
|
1490 |
без фильтра |
9,5 |
14,5 |
19,5 |
21,0 |
|
с фильтром |
9,8 |
17,0 |
23,5 |
26,0 | |
|
1550 |
без фильтра |
11,5 |
16,5 |
21,5 |
23,0 |
|
с фильтром |
11,8 |
19,0 |
25,5 |
28,0 | |
|
1625 |
без фильтра |
10,5 |
15,5 |
20,5 |
22,0 |
|
с фильтром |
10,8 |
18,0 |
24,5 |
27,0 | |
Значения динамического диапазона измерений ослабления рефлектометров для одномодовых ОВ с динамическим диапазоном второго уровня приведены в таблице 5.
Таблица 5
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
18,0 |
23,0 |
28,0 |
29,5 |
|
с фильтром |
18,3 |
25,5 |
32,0 |
34,5 | |
|
1490 |
без фильтра |
14,0 |
19,0 |
24,0 |
25,5 |
|
с фильтром |
14,3 |
21,5 |
28,0 |
30,5 | |
|
1550 |
без фильтра |
16,5 |
21,5 |
26,5 |
28,5 |
|
с фильтром |
16,8 |
24,0 |
30,5 |
33,0 | |
|
1625 |
без фильтра |
14,5 |
19,5 |
24,5 |
26,0 |
|
с фильтром |
14,8 |
22,0 |
28,5 |
31,0 | |
Значения динамического диапазона измерений ослабления рефлектометров для одномодовых ОВ с динамическим диапазоном третьего уровня приведены в таблице 6.
Таблица 6
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
21,5 |
26,5 |
31,5 |
33,0 |
|
с фильтром |
21,8 |
29,0 |
35,5 |
38,0 | |
|
1490 |
без фильтра |
17,5 |
22,5 |
27,5 |
29,0 |
|
с фильтром |
17,8 |
25,0 |
31,5 |
34,0 | |
|
1550 |
без фильтра |
19,5 |
24,5 |
29,5 |
31,0 |
|
с фильтром |
19,8 |
27,0 |
33,5 |
36,0 | |
|
1625 |
без фильтра |
18,5 |
23,5 |
28,5 |
30,0 |
|
с фильтром |
18,8 |
26,0 |
32,5 |
35,0 | |
Значения динамического диапазона измерений ослабления рефлектометров для одномодовых ОВ с динамическим диапазоном четвертого уровня приведены в таблице 7.
Таблица 7
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
1310 |
без фильтра |
25,5 |
30,5 |
35,5 |
37,0 |
|
с фильтром |
25,8 |
33,0 |
39,5 |
42,0 | |
Лист № 6
|
Всего листов 8 | |||||
|
1490 |
без фильтра |
19,5 |
24,5 |
29,5 |
31,0 |
|
с фильтром |
19,8 |
27,0 |
33,5 |
36,0 | |
|
1550 |
без фильтра |
23,5 |
28,5 |
33,5 |
35,0 |
|
с фильтром |
23,8 |
31,0 |
37,5 |
40,0 | |
|
1625 |
без фильтра |
20,5 |
25,5 |
30,5 |
32,0 |
|
с фильтром |
20,8 |
28,0 |
34,5 |
37,0 | |
Значения динамического диапазона измерений ослабления рефлектометров для одномодовых ОВ с динамическим диапазоном пятого уровня приведены в таблице 8.
Таблица 8
|
Длина волны, нм |
Длительность импульса, нс | ||||
|
100 |
1000 |
10000 |
20000 | ||
|
Динамический диапазон, дБ, не менее | |||||
|
13101) |
без фильтра |
25,5 |
30,5 |
35,5 |
37,0 |
|
с фильтром |
25,8 |
33,0 |
39,5 |
42,0 | |
|
1490 |
без фильтра |
21,5 |
26,5 |
31,5 |
33,0 |
|
с фильтром |
21,8 |
29,0 |
35,5 |
38,0 | |
|
15501) |
без фильтра |
27,5 |
32,5 |
37,5 |
39,0 |
|
с фильтром |
27,8 |
35,0 |
41,5 |
44,0 | |
|
1625 |
без фильтра |
22,5 |
27,5 |
32,5 |
34,0 |
|
с фильтром |
22,8 |
30,0 |
36,5 |
39,0 | |
1) В рефлектометрах на две и три длины волны допускается снижение значений динамического диапазона на длинах волн 1310 нм и 1550 нм на 1,5 дБ.
Значения динамического диапазона измерений ослабления рефлектометров для многомодовых ОВ приведены в таблице 9.
Таблица 9
|
Тип ОВ |
Длина волны, нм |
Длительность импульса, нс | ||||
|
8 |
100 |
1000 | ||||
|
Динамический диапазон, дБ, не менее | ||||||
|
Многомодовое 62,5/125 мкм |
рефлектометр на две длины волны |
850 |
без фильтра |
11,0 |
14,8 |
21,0 |
|
с фильтром |
11,0 |
15,1 |
23,0 | |||
|
1300 |
без фильтра |
11,0 |
14,8 |
21,0 | ||
|
с фильтром |
11,0 |
15,1 |
23,0 | |||
|
рефлектометр на одну длину волны |
850 |
без фильтра |
12,7 |
16,5 |
22,7 | |
|
с фильтром |
12,7 |
16,7 |
24,7 | |||
|
1300 |
без фильтра |
12,7 |
16,5 |
22,7 | ||
|
с фильтром |
12,7 |
16,7 |
24,7 | |||
|
Многомодовое 50,0/125 мкм |
рефлектометр на две длины волны |
850 |
без фильтра |
10,0 |
13,8 |
20,0 |
|
с фильтром |
10,0 |
14,1 |
22,0 | |||
|
1300 |
без фильтра |
10,0 |
13,8 |
20,0 | ||
|
с фильтром |
10,0 |
14,1 |
22,0 | |||
|
рефлектометр на одну длину волны |
850 |
без фильтра |
11,7 |
15,5 |
21,7 | |
|
с фильтром |
11,7 |
15,7 |
23,7 | |||
|
1300 |
без фильтра |
11,7 |
15,5 |
21,7 | ||
|
с фильтром |
11,7 |
15,7 |
23,7 | |||
Допускается снижение значений динамического диапазона измерений ослабления на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров. Пределы допускаемой основной абсолютной погрешности при измерениях ослабления: ± (0,04-а) дБ, где а - измеряемое ослабление, дБ.
Лист № 7 Всего листов 8 Пределы допускаемой абсолютной погрешности при измерениях ослабления в рабочих условиях:
± (0,05-а) дБ,
где а - измеряемое ослабление, дБ. Минимальная дискретность отсчета при измерениях ослабления 0,001 дБ.
Величины мертвой зоны по ослаблению и мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ указаны в таблице 10.
Таблица 10
|
Модификация рефлектометра |
Величина мертвой зоны, м, не более | |
|
по ослаблению |
по отражению | |
|
ОР-2-3/ХХХ-1, ОР-2-3/ХХХ-4, ОР-2-3/ХХХ-5 |
13,0 |
3,0 |
|
ОР-2-3/ХХХ-2, ОР-2-3/ХХХ-6, ОР-2-3/ХХХ-7 |
11,0 |
2,5 |
|
ОР-2-3/ХХХ-3 |
7,0 |
2,5 |
Питание рефлектометра осуществляется от персонального компьютера через порт USB или от сети переменного тока напряжением (230±23) В, частотой (50,0±0,4) Гц через блок питания FW7601/06.
Мощность, потребляемая от сети переменного тока (230±23) В и частотой (50,0±0,4) Гц, не более 10 Вт.
Ток, потребляемый от блока питания или порта USB, не более 0,3 А.
Время непрерывной работы, не менее 8 часов.
Габаритные размеры рефлектометра, не более 168x111x36 мм.
Масса рефлектометра, не более 0,5 кг.
