Наименование

Количество

Примечание

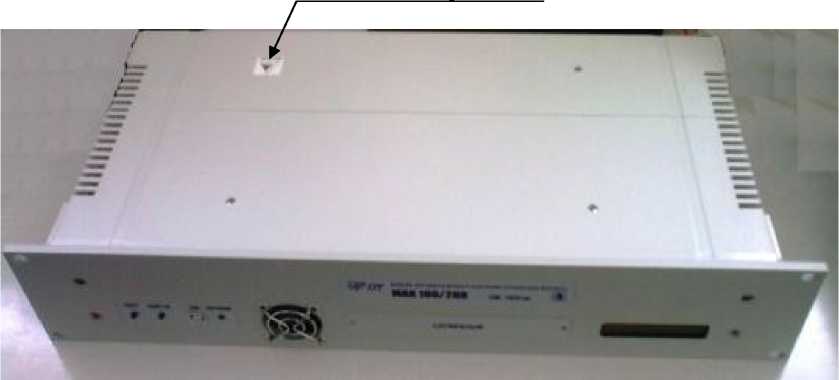

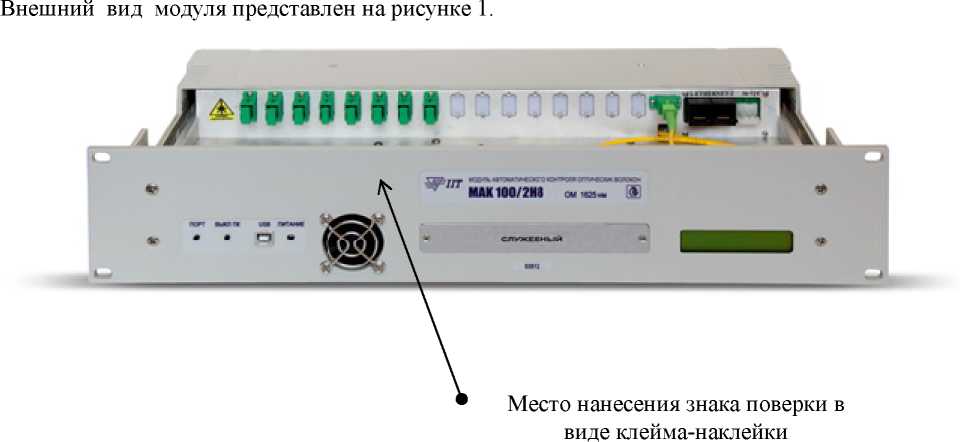

Модуль MAK100/XYZ

1

XYZ- модификация

модуля

Кабель питания от внешнего источника

1

Кабель интерфейсный USB A - USB B

1

Кабель интерфейсный Ethernet

1

Компакт-диск с программным обеспечением

ИИТ.71125-38

1

Руководство по эксплуатации

1

Методика поверки (на компакт-диске)

1

Значение характеристики для модуля

Наименование характеристики

MAK100/1SZ

МАК 100/1AZ

MAK100/1HZ

MAK100/2SZ

MAK100/2AZ

MAK100/2HZ

MAK100/3SZ

МАК 100/3 AZ

MAK100/3HZ

Длина волны, нм

1550±20

1625±20

(1550±20) и (1625±20)

Тип ОВ

одномодовое

Длительность зондирующих импульсов, нс

6, 12, 25, 100, 300, 1000, 3000, 10000, 20000

Примечание - Три последних знака в обозначении модификации (МАК100/ XYZ) означают: X - длина волны (1-1550 нм; 2-1625 нм; 3- 1550 и 1625 нм);

Y - динамический диапазон измерения затухания (см. таблицу 2);

Z - количество портов (может принимать значения: 2; 4; 8; 12; 16) Длительность зондирующих импульсов соответствует значениям, указанным в таблице 2, с допускаемыми отклонениями:

• - плюс 50 % и минус 20 % для длительностей импульса 6, 12 нс;

• - ±20 % для длительности импульса 25 нс;

• - ±10 % для остальных длительностей импульсов.

Модификация

модуля

Длительность зонди

эующего импульса, нс

100

1000

10000

20000

Динамический диапазон, дБ

1

2

3

4

5

6

MAK100/1SZ

без фильтра

18,5

23,5

28,5

30,0

с фильтром

18,8

25,5

32,5

35,0

MAK100/1AZ

без фильтра

22,5

27,5

32,5

34,0

с фильтром

22,8

29,5

36,5

39,0

MAK100/1HZ

без фильтра

26,5

31,5

36,5

38,0

с фильтром

26,8

33,5

40,5

43,0

MAK100/2SZ

без фильтра

17,5

22,5

27,5

29,0

с фильтром

17,8

24,5

31,5

34,0

MAK100/2AZ

без фильтра

21,5

26,5

31,5

33,0

с фильтром

21,8

28,5

35,5

38,0

MAK100/2HZ

без фильтра

24,5

29,5

34,5

36,0

с фильтром

24,8

31,5

38,5

41,0

MAK100/3SZ

без фильтра

18,5/17,5

23,5/22,5

28,5/27,5

30,0 / 29,0

с фильтром

18,8/17,8

25,5/24,5

32,5/31,5

35,0 / 34,0

MAK100/3AZ

без фильтра

22,5/21,5

27,5/26,5

32,5/31,5

34,0 / 33,0

с фильтром

22,8/21,8

29,5/28,5

36,5/35,5

39,0 / 38,0

MAK100/3HZ

без фильтра

26,5/24,5

31,5/29,5

36,5/34,5

38,0 / 36,0

с фильтром

26,8/24,8

33,5/31,5

40,5/38,5

43,0 / 41,0

Наименование характеристики

Значение характеристики для модуля

MAK100/1SZ

MAK100/2SZ

MAK100/3SZ

MAK100/1AZ

MAK100/1HZ

MAK100/2AZ

MAK100/2HZ

MAK100/3AZ

MAK100/3HZ

Дискретность отсчета при измерении затухания, дБ, не менее

0,001

Величина мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ, м, не более

7

13

Величина мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более минус 40 дБ, м, не более

2,5

3

Потребляемый ток при номинальном напряжении, А, не более

0,75

Напряжение питания постоянного тока, В

(48±12) В/(60±12) В.

Г абаритные размеры модуля, мм, не более

212х483х89

Масса, кг, не более

5

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

8000

Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт.ст.

от минус 10 до плюс 50 °С;

90 %

от 537 до 800

Диапазоны измерения расстояний, км

5, 10, 20, 40, 80, 120, 160, 240

Пределы допускаемой абсолютной погрешности измерения расстояния, м

± ( dl + dL + 3-10^-5-L),

где dl = 0,5 м - начальный сдвиг шкалы расстояний;

dL - разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным   диапазоном   измеряемого

расстояния, м (dL может принимать значения: 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1; 7,6 м) L - измеряемое расстояние, м.

Пределы допускаемой абсолютной погрешности при измерениях затухания, дБ

± (0,04-a),

где a - измеренное затухание, дБ

Время непрерывной работы

не ограничено
