60003-15 Генератор оптический
(ОГ-2-3/3456)
Назначение средства измерений:
Генератор оптический ОГ-2-3/3456 (далее по тексту - генератор) предназначен для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.
Внешний вид.
Генератор оптический
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) разделено на две части. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
og 2 3 |
Номер версии (идентификационный номер) ПО |
6.10.5.11 |
Цифровой идентификатор ПО |
F4F0DA3B |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части генератора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса генератора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Генератор оптический ОГ-2-3/3456. Руководство по эксплуатации», раздел 7.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генератору оптическому ОГ-2-3/3456
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ и оказание услуг по обеспечению единства измерений.
Поверка
Поверкаосуществляется по документу МП 011.Ф3-14 «Государственная система обеспечения единства измерений. Генератор оптический ОГ-2-3/3456. Методика поверки», утвержденная ФГУП «ВНИИОФИ» 15 сентября 2014 г.
Основные средства поверки:
1 Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011.
Основные метрологические характеристики:
- диапазон длин волн : от 0,6 до 1,7 мкм;
-
- для единицы длины распространения сигнала: L = 10 - 6405 м, 0l = 6,540-2 - 0,45 м, Sl = 1,5-10’2 м;
-
- для единицы времени распространения сигнала: T = 140-7 - 6^ 10-3с, 0т = 0,65-10-9 - 4,540-9 с, St = 1,5•IO-10 с.
Комплекс средств измерений для воспроизведения единиц длины и времени распространения сигнала в ВОСП из состава ГЭТ 170- 2011:
-
1 Генератор испытательных импульсов И1-15, ГР СИ № 7513-79.
Основные метрологические характеристики:
-
- временной сдвиг (задержка) основного импульса: 0,03 - 1 мкс;
-
- погрешность установки временного сдвига: (0,Ю + 0,01), мкс, где D - значение временного сдвига, мкс.
-
2 Осциллограф цифровой запоминающий TDS 3052B, ГР СИ № 30560-05
Основные метрологические характеристики:
-
- диапазон измерений: 0 - 500 МГц;
-
- погрешность измерений: ± 1,5 %
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи «РЭСМ-ВС», ГР СИ № 53225-13.
Основные метрологические характеристики:
- диапазон измеряемой средней мощности оптического излучения: (10-10 - 10-2) Вт;
- диапазон длин волн исследуемого излучения: 600 - 1700 нм;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн калибровки в диапазоне 10-10 - 240-3 Вт включ. - 2,5 %, в диапазоне св. 240-3 - 10-2 Вт - 3,5 %, в рабочем спектральном диапазоне - 5 %.
Изготовитель
Закрытое акционерное общество «Институт информационных технологий» (ЗАО «ИИТ»)
Адрес: 220030, Республика Беларусь, г. Минск, ул. Октябрьская, д. 19/5-306 Телефон/факс: + 375 17 327-12-33, + 375 17 327-13-48
E-mail: support@beliit.com, www.beliit.com
Заявитель
Общество с ограниченной ответственностью «Амирас» (ООО «Амирас»)
Адрес: 214010, г.Смоленск, ул. Седова, д. 42
Телефон/факс:+7 920 326 00 90
E-mail: technorost@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Принцип действия генератора основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе генератора. Генератор работает в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления.
Управление работой генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля. Поверяемый рефлектометр соединяется с генератором при помощи оптического соединительного кабеля, входящего в комплект поставки генератора.
Для ограничения доступа внутрь корпуса генератора произведено его пломбирование. Конструктивно генератор выполнен в прямоугольном металлическом корпусе
настольно-переносного типа.

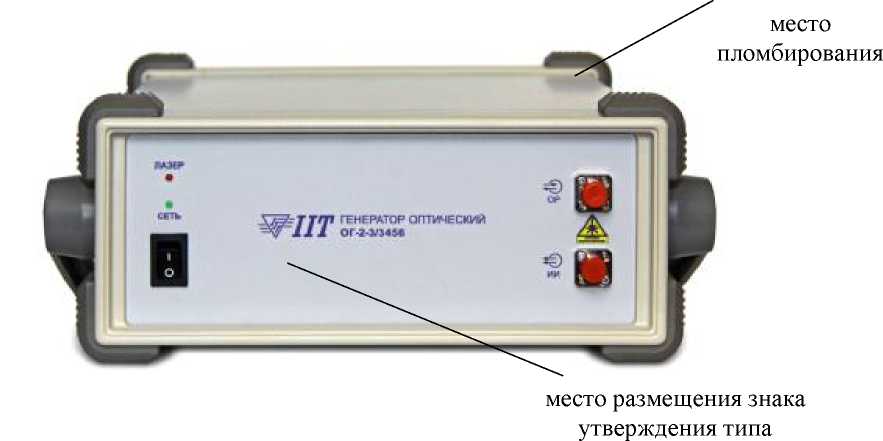

Рисунок 1 - Внешний вид генератора оптического ОГ-2-3/3456 с указанием мест пломбирования и размещения знака утверждения типа
Таблица 3
Наименование |
Количество, шт. |
Генератор оптический ОГ-2-3/3456 |
1 |
Соединительный оптический кабель ОКС-1 |
1 |
Блок питания |
1 |
Кабель для соединения с ПЭВМ |
1 |
Диск с программным обеспечением |
1 |
Блок для проверки мертвой зоны оптических рефлектометров БПМЗ |
1 |
Катушка с одномодовым оптическим волокном длиной 2 - 4 км |
1 |
Сумка упаковочная |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП 011.Ф3-14 |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики |
Рабочие длины волн оптического излучения, нм |
1310±20; 1490±20; 1550±20; 1625 ±20 |
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне, км |
0,06 - 600 |
Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне D, м |
D= ± ( 0,15 + 540"6 -L) , где L - воспроизводимая длина, м |
Диапазон воспроизведения ослабления оптического излучения, дБ |
1 - 50 |
Диапазон измерений ослабления оптического излучения, дБ |
1 - 20 |
Пределы допускаемой абсолютной погрешности при измерении ослабления оптического излучения, дБ |
± 0,015-А, где А - измеряемое ослабление, дБ |
Длительность зондирующих импульсов, нс:
|
300, 1000, 3000, 10000, 30000 2000, 6000, 10000, 20000, 50000 |
Пределы допускаемой относительной погрешности длительности зондирующих импульсов, % |
± 10 |
Электропитание осуществляется от сети переменного тока через блок питания с: напряжением, В частотой, Гц |
220 ± 22 50 ± 0,5 |
Габаритные размеры (Д*Ш*В), мм, не более |
292 х 320 х 118 |
Масса, кг, не более |
5 |
Условия эксплуатации: - температура окружающего воздуха, °С |
15 - 25 |
- относительная влажность воздуха при 20 °С, %, не более |
80 |
- атмосферное давление, кПа |
84 - 106,7 |
