Номер по Госреестру СИ: 62509-15
62509-15 Генераторы оптические
(ОГ-2-3)
Назначение средства измерений:
Генераторы оптические ОГ-2-3 (далее по тексту - генераторы ОГ-2-3) предназначены для поверки (калибровки) оптических рефлектометров в составе рабочих эталонов единиц длины и ослабления в световоде.
Внешний вид.
Генераторы оптические
Рисунок № 1
Внешний вид.
Генераторы оптические
Рисунок № 2
Внешний вид.
Генераторы оптические
Рисунок № 3
Программное обеспечение
Управление работой генератора ОГ-2-3 проводятся с помощью ПК, на котором установлена пользовательская часть программного обеспечения (ПО) генератора. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера генератора ОГ-2-3. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений; она состоит из управляющей программы og-2-3.exe; файлов со служебными данными og_2-1.ini, russian.lng; файлов драйвера для работы через порт USB.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения генератора ОГ-2-3 указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
og-2-3 |
Номер версии (идентификационный номер) ПО |
6.10.5.11 |
Цифровой идентификатор ПО |
8F8F3901 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC 32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на переднюю панель генератора ОГ-2-3 методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Генераторы оптические ОГ-2-3 (одномодовые). Руководство по эксплуатации», раздел 7 и «Генераторы оптические ОГ-2-3 (многомодовые). Руководство по эксплуатации», раздел 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам оптическим ОГ-2-3
ТУ BY 100003325.017-2014 «Генераторы оптические ОГ-2-3. Технические условия»
Поверка
Поверкаосуществляется по документу МП 51.Д4-14 «Государственная система обеспечения единства измерений. Генераторы оптические ОГ-2-3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15.09.2014 г.
Основные средства поверки:
-
1 Спектральная установка из состава рабочего эталона средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС 3.1.ZZA.0029.2015.
Основные метрологические характеристики:
диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм;
пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
-
2 Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011.
Основные метрологические характеристики:
для единицы длины распространения сигнала: L=10 - 6405 м
НСП: 0l =6,540’2 - 0,45 м
СКО: Sl = 1Д10-2 м
для единицы времени распространения сигнала: T= 140"7 - 640"3 с
НСП: 0Т =0,6540’9 - 4,540-9 с
СКО: St =1Д10-10 с.
-
3 Комплекс СИ для воспроизведения единиц длины и времени распространения сигнала в ВОСП из состава ГЭТ 170- 2011:
а) Генератор испытательных импульсов Berkeley Nucleonics 745
-
- временной сдвиг (задержка) основного импульса: 200 - 204012 пс;
-
- погрешность установки временного сдвига: (10-70+250), пс, где D - значение временного сдвига, пс.
б) Осциллограф цифровой запоминающий WaveJet 352
- диапазон измерений: 0 - 500 МГц
-
- погрешность измерений: ± 1,5 %
в) Фотоприемные устройства (ФПУ) 1 и 2:
-
- Время нарастания переднего фронта ФПУ1 и ФПУ2: не более 1 нс;
-
- Спектральный диапазон для ФПУ1: 0,85 1,3 мкм;
-
- Спектральный диапазон для ФПУ2: 1,3 1,625 мкм.
-
4 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС 3.1.ZZA.0029.2015.
Основные метрологические характеристики:
диапазон измеряемых значений средней мощности: (10-10 - 10-2) Вт
диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм
пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»
(ЗАО «ИИТ»)
220030, Республика Беларусь, г. Минск, ул. Октябрьская, д. 19, корп. 5, офис 306
Тел./факс: (+375 017) 327-12-33, 327-13-48, 327-23-52
E-mail: info@beliit.com
http://www.beliit.com
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия генераторов ОГ-2-3 основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов генераторов ОГ-2-3 может регулироваться с помощью встроенных аттенюаторов, а её изменение -измеряться с высокой точностью с помощью измерительного оптического приемника.
Генераторы ОГ-2-3 работают в режиме воспроизведения временных интервалов и в режиме воспроизведения уровней ослабления оптического излучения.
В корпусе генераторов ОГ-2-3 расположены:
-
- источник оптического излучения;
-
- измерительный оптический приемник;
-
- оптические аттенюаторы и разветвители;
-
- электронные узлы для формирования оптических импульсов с требуемой задержкой и амплитудой;
-
- импульсный преобразователь напряжения.
Генераторы ОГ-2-3 выпускаются в одномодовом и многомодовом исполнении для поверки (калибровки) одномодовых и многомодовых рефлектометров соответственно.
На передней панели генератора ОГ-2-3 расположены:
-
- выключатель питания и индикаторные светодиоды;
-
- оптические розетки входа-выхода генератора и выхода источников излучения;
-
- ручки оптических аттенюаторов (в многомодовом генераторе ОГ-2-3).
Место нанесения знака поверки

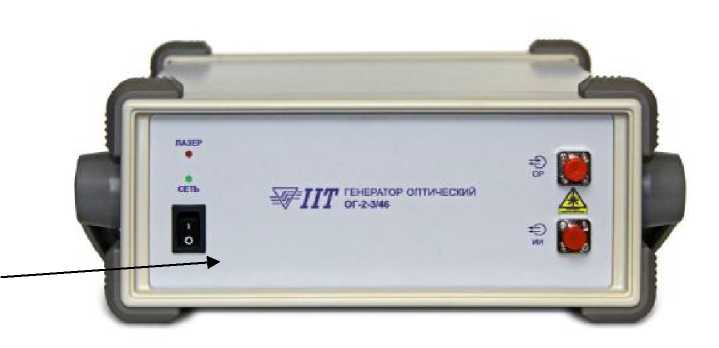

Рисунок 1 - Общий вид генераторов оптических ОГ-2-3 (одномодовое исполнение)
Место нанесения знака поверки
0
©
TZSL Г гни» гех рлтор оптический
111 or-z-уоз

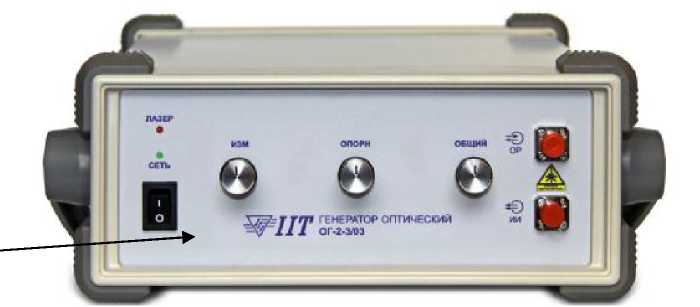

Рисунок 2 - Общий вид генераторов оптических ОГ-2-3 (многомодовое исполнение)

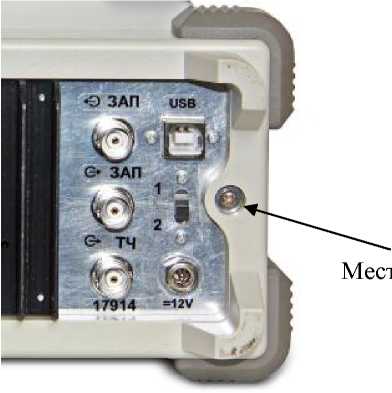

Рисунок 3 - Генераторы оптические ОГ-2-3 (вид сзади)
На задней панели генератора ОГ-2-3 установлены:
-
- разъемы для подключения блока питания и для соединения с ПК;
-
- переключатель выбора режима запуска генераторов;
-
- разъемы для подключения внешнего источника запускающих сигналов и контроля импульсов запуска с выхода оптического приемника, а также контроля сигнала тактовой частоты внутреннего кварцевого генератора.
В генераторах ОГ-2-3 реализована возможность запуска от внешнего источника сигналов.
Управление работой генераторов ОГ-2-3 осуществляется с помощью персонального компьютера через порт USB.
Таблица 3
Наименование |
Количество |
Примечание |
Г енератор оптический ОГ-2-3 |
1 |
Модификация указывается при заказе |
Кабель оптический соединительный одномодовый с разъемами FC/UPC-FC/APC |
1 |
Для одномодового генератора |
Продолжение таблицы 3
Кабель оптический соединительный многомодовый с разъемами FC/PC-FC/PC |
1 |
Для многомодового генератора |
Блок питания |
1 | |
Кабель интерфейсный USB-A - USB-B |
1 | |
Компакт-диск с программным обеспечением |
1 | |
Методика поверки |
1 | |
Руководство по эксплуатации |
1 | |
Сумка упаковочная |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики |
Значение рабочих длин волн одномодовых генераторов, нм: ОГ-2-3/34 | |
1310±20/1490±20 | |
ОГ-2-3/35 |
1310±20/1550±20 |
ОГ-2-3/36 |
1310±20/1625±20 |
ОГ-2-3/45 |
1490±20/1550±20 |
ОГ-2-3/46 |
1490±20/1625±20 |
ОГ-2-3/56 |
1550±20/1625±20 |
ОГ-2-3/345 |
1310±20/1490±20/1550±20 |
ОГ-2-3/346 |
1310±20/1490±20/1625±20 |
ОГ-2-3/356 |
1310±20/1550±20/1625±20 |
ОГ-2-3/456 |
1490±20/1550±20/1625±20 |
ОГ-2-3/3456 |
1310±20/1490±20/1550±20/1625±20 |
Значение рабочих длин волн многомодовых генераторов, нм: ОГ-2-3/08 | |
850±20 | |
ОГ-2-3/03 |
1300±20 |
ОГ-2-3/83 |
850±20/1300±20 |
Длительность оптических импульсов при проверке шкалы расстояний оптического рефлектометра, м |
30, 100, 300, 1000, 3000 |
Длительность оптических импульсов при проверке шкалы затухания оптического рефлектометра, м |
200, 600, 1000, 2000, 5000 |
Допускаемое относительное отклонение от указанных значений длительностей оптических импульсов, не более |
±10% |
Диапазон воспроизведения расстояний, км - одномодовые генераторы ОГ-2-3 |
0,06 - 500 |
- многомодовые генераторы ОГ-2-3 |
0,07 - 100 |
±(0,15 + 3Ч0-6|.) | |
Пределы допускаемой абсолютной погрешности |
где L - значение воспроизводимого |
воспроизведения расстояний, м |
расстояния, м |
Диапазон измерений вносимого ослабления оптического излучения, дБ |
0 - 23 |
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности измерения вносимого ослабления оптического излучения, дБ, не более: - одномодовые генераторы ОГ-2-3 - многомодовые генераторы ОГ-2-3 |
± 0,015 • В ± 0,02 • В где В - значение вносимого ослабления, дБ |
Питание осуществляется от сети переменного тока: - напряжение, В |
230±23 |
- частота, Гц |
50±0,4 |
через блок питания с выходным напряжением, В |
12±1 |
Потребляемая мощность, В^А, не более |
25 |
Ток, потребляемый генератором ОГ-2-3 от блока питания, А, не более |
0,7 |
Время непрерывной работы, ч, не менее |
8 |
Время перерыва до повторного включения, после полного цикла работы в непрерывном режиме, мин, не менее |
15 |
Г абаритные размеры, мм, не более |
292x320x118 |
Масса, кг, не более |
3,5 |
Условия эксплуатации: - температура окружающего воздуха, °С |
10-35 |
- относительная влажность воздуха при 25 °С, % |
80 |
- атмосферное давление, кПа (мм рт.ст.) |
70-106,7 (537-800) |
Условия транспортирования: - температура окружающего воздуха, °С |
минус 25 - 55 |
- относительная влажность воздуха при 25 °С, % |
95 |
- атмосферное давление, кПа (мм рт.ст.) |
70-106,7 (537-800) |
- транспортная тряска, уд/мин 2 |
80-120 |
- максимальное ускорение, м/с |
30 |
- продолжительность воздействия, ч |
1 |
Средняя наработка на отказ, ч, не менее |
540 |
Средний срок службы, лет, не менее |
10 |
