Номер по Госреестру СИ: 47414-11
47414-11 Генераторы оптические
(ОГ-2-2/Б)
Назначение средства измерений:
Генераторы оптические ОГ-2-2/Б (далее по тексту - генераторы) предназначены для измерений и воспроизведения значений ослабления оптического излучения и длины (расстояния) до мест неоднородностей в оптическом волокне при поверке оптических рефлектометров.
Внешний вид.
Генераторы оптические
Рисунок № 1
Внешний вид.
Генераторы оптические
Рисунок № 2
Программное обеспечение
Все действия по поверке рефлектометра проводятся с ПК, на котором установлена пользовательская часть программного обеспечения (ПО) генератора. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений; она состоит из управляющей программы og_2-1.exe; файлов со служебными данными og_2-1.ini, russian.Ing; файлов драйвера для работы через порт USB. Управляющая программа работает в удобном диалоговом режиме, для проверки каждого параметра оптического рефлектометра используется отдельный пункт меню и соответствующее окно. В окнах предлагаются варианты выбора установочных параметров и введение информации о поверяемом рефлектометре. В программе предусмотрен ввод данных о допускаемой погрешности поверяемого рефлектометра, это позволяет после проведения измерений сразу сделать вывод о его пригодности для дальнейшего использования. Результаты поверки заносятся в протокол, генерируемый программой.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Оптический генератор ОГ-2-2 |
og_2-1.exe |
6.10.5.11 |
0х70270D04 |
CRC 32 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между измерительным блоком и персональным компьютером осуществляется по порту USB.
Лист № 3
Всего листов 5 Искажение данных при передаче через интерфейс связи исключается параметрами протокола:
-
- для обмена с персональным компьютером используется тип BULK-передачи, предназначенный для надёжной передачи файлов данных с многоуровневой защитой целостности;
-
- каждая передача разбита на транзакции с подтверждением их успешного завершения получателем, что исключает использование или исполнение недостоверных данных или команд; плохие данные отбрасываются, и транзакция повторяется;
-
- направление и назначение пакетов данных внутри транзакций определяется специальными идентификаторами, имеющими отдельную от других данных защиту от искажений с помощью избыточного кодирования;
-
- при наличии на шине интерфейса нескольких устройств соответствие данных обеспечивается специальным полем адреса устройства TOKEN-пакетов, защищённым с помощью CRC;
-
- целостность данных в отдельных пакетах проверяется с помощью CRC. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части генератора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на корпус генератора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Генератор оптический ОГ-2-2/Б. Руководство по эксплуатации», раздел 7 «Работа с генератором и проведение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам оптическим ОГ-2-2/БГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи, осуществление деятельности при поверке оптических рефлектометров.
Поверка
Поверкаосуществляется по документу: «Государственная система обеспечения единства измерений. Генератор оптический ОГ-2-2/Б. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 июня 2011 г.
Основные средства поверки:
-
1 Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ГСЭ). Рег № ГЭТ 170- 2006.
Основные метрологические характеристики: Диапазон длин волн: от 0,6 до 1,7 мкм;
Погрешность измерений длины волны: не более 1 нм;
Для единицы длины распространения сигнала: L=10 - 5405 м; 0L =6,540'2 - 0,45 м Sl = 1,5-10-2 м;
Для единицы времени распространения сигнала: T= 140'7 - 540'3с, НСП: 0Т =0,6540'9 - 4,540'9с; СКО: St =1,5-10-10с.
-
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР №32837-06)
Диапазон измеряемых значений средней мощности: (10-10 - 10-2) Вт;
Диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм; Пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
-
3 Генератор импульсов Г5-78.
Основные метрологические характеристики:
Диапазон измерений: 1 нс-500 мкс;
Погрешность измерений: ±(0,1т+0,5) нс.
-
4 Источник временных сдвигов И1-8. Основные метрологические характеристики: Диапазон измерений: 0,1 мкс - 10 мкс;
Лист № 5 Всего листов 5 Погрешность измерений: ±(0,1т+0,01) мкс.
-
5 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений: 0-500 МГц;
Погрешность измерений: ± 1,5 %.
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»(ЗАО «Институт информационных технологий»).
Адрес: Республика Беларусь, 220030, г. Минск, ул. Октябрьская д.19, корп.5, офис 306.
Тел/факс: + 375 17 227-12-33, + 375 17 227-13-48, + 375 17 227-23-52.
E-mail: support@beliit.com, www.beliit.com.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия генератора основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов генератора может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе генератора.
Конструктивно генератор выполнен в прямоугольном металлическом корпусе настоль-но-переносного типа.
Генератор работает в режиме воспроизведения длины и в режиме воспроизведения уровней ослабления.
Управление работой генератора осуществляется с помощью персонального компьютера (ПК), подключаемого через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с прибором.
Поверяемый рефлектометр соединяется с генератором с помощью оптического соединительного кабеля, входящего в комплект поставки.
Для ограничения доступа внутрь корпуса генератора произведено пломбирование.

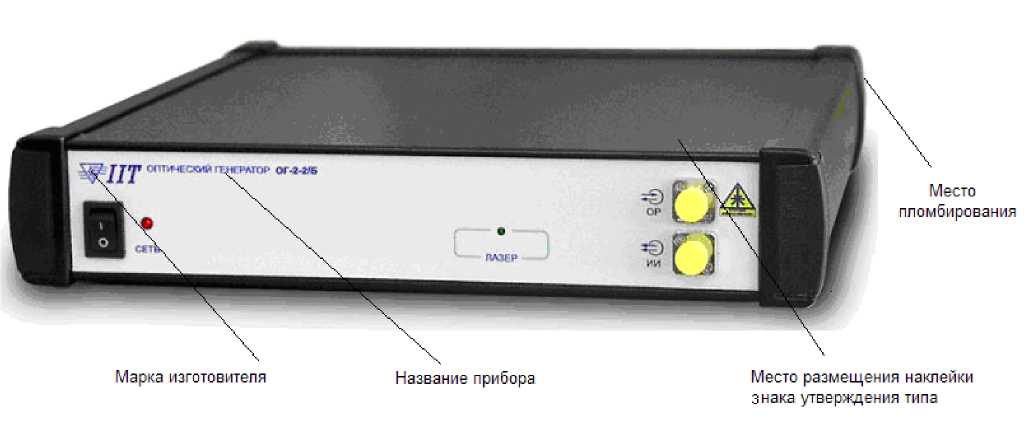

Передняя панель генератора с указанием марки изготовителя, наименования прибора, места размещения наклейки знака утверждения типа и места пломбирования представлена на
рисунке 1.
Марка изготовителя
Название прибора
Место размещения наклейки знака утверждения типа
Место
пломбирования
Рисунок 1 - Схема пломбирования и маркировки передней панели генератора

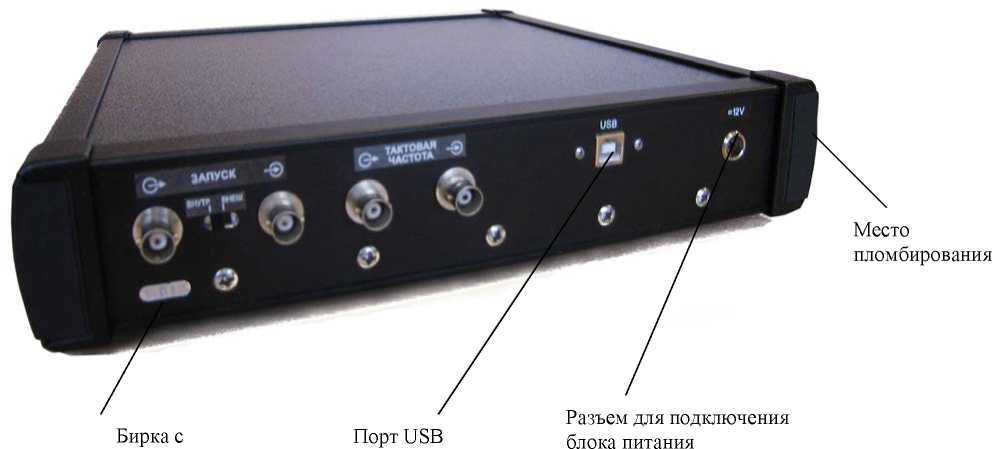

Лист № 2 Всего листов 5 Задняя панель генератора с указанием расположения основных разъемов и заводского номера прибора представлена на рисунке 2.
заводским номером
Рисунок - 2 Схема пломбирования и маркировки задней панели генератора
Таблица 3
Наименование |
Количество, шт. |
Г енератор оптический ОГ-2-2/Б |
1 |
Соединительный оптический кабель ОКС-1 |
1 |
Блок для проверки мертвой зоны оптических рефлектометров БПМЗ |
1 |
Волокно оптическое одномодовое длиной 2-4 км |
1 |
Блок питания |
1 |
Кабель для соединения с ПЭВМ |
1 |
Диск с программным обеспечением |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Сумка упаковочная |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики |
Рабочие длины волн оптического излучения, нм |
1310±20; 1550±20 |
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне, км |
от 0,06 до 600 |
Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне Л, м |
Л= ±[ 0,15 + 540'6L] , где L - воспроизводимая длина, м |
Диапазон воспроизведения значений ослабления оптического излучения, дБ |
от 0 до 50 |
Диапазон измерений ослабления оптического излучения, дБ |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности при измерении ослабления оптического излучения, дБ |
±0,015-А, где А - измеряемое ослабление, дБ |
Длительность зондирующих импульсов, нс:
|
300, 1000, 3000, 10000, 30000 2000, 6000, 10000, 20000, 50000 |
Предел допускаемой относительной погрешности длительности зондирующих импульсов, % |
10 |
Габаритные размеры (Д*Ш*В), мм, не более |
292x308x56 |
Масса, кг, не более |
5 |
Параметры электрического питания:
|
230±23 50±0,5 |
Условия эксплуатации: Температура воздуха, оС |
от 15 до 25 |
Лист № 4
Всего листов 5
Относительная влажность воздуха при 20 оС, %, не более |
80 |
