Программное обеспечение

Все действия по поверке рефлектометра проводятся с ПК, на котором установлена пользовательская часть программного обеспечения (ПО) генератора. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений; она состоит из управляющей программы og_2-1.exe; файлов со служебными данными og_2-1.ini, russian.Ing; файлов драйвера для работы через порт USB. Управляющая программа работает в удобном диалоговом режиме, для проверки каждого параметра оптического рефлектометра используется отдельный пункт меню и соответствующее окно. В окнах предлагаются варианты выбора установочных параметров и введение информации о поверяемом рефлектометре. В программе предусмотрен ввод данных о допускаемой погрешности поверяемого рефлектометра, это позволяет после проведения измерений сразу сделать вывод о его пригодности для дальнейшего использования. Результаты поверки заносятся в протокол, генерируемый программой.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Защита ПО и данных от непреднамеренных и преднамеренных изменений.

Обмен данными между измерительным блоком и персональным компьютером осуществляется по порту USB.

Лист № 3

Всего листов 5 Искажение данных при передаче через интерфейс связи исключается параметрами протокола:

• - для обмена с персональным компьютером используется тип BULK-передачи, предназначенный для надёжной передачи файлов данных с многоуровневой защитой целостности;

• - каждая передача разбита на транзакции с подтверждением их успешного завершения получателем, что исключает использование или исполнение недостоверных данных или команд; плохие данные отбрасываются, и транзакция повторяется;

• - направление и назначение пакетов данных внутри транзакций определяется специальными идентификаторами, имеющими отдельную от других данных защиту от искажений с помощью избыточного кодирования;

• - при наличии на шине интерфейса нескольких устройств соответствие данных обеспечивается специальным полем адреса устройства TOKEN-пакетов, защищённым с помощью CRC;

• - целостность данных в отдельных пакетах проверяется с помощью CRC.

Метрологически значимая часть ПО размещается в энергонезависимой памяти процессора в аппаратной части генератора, запись которой осуществляется в процессе производства. Доступ к процессору исключён конструкцией аппаратной части генератора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.

Знак утверждения типа

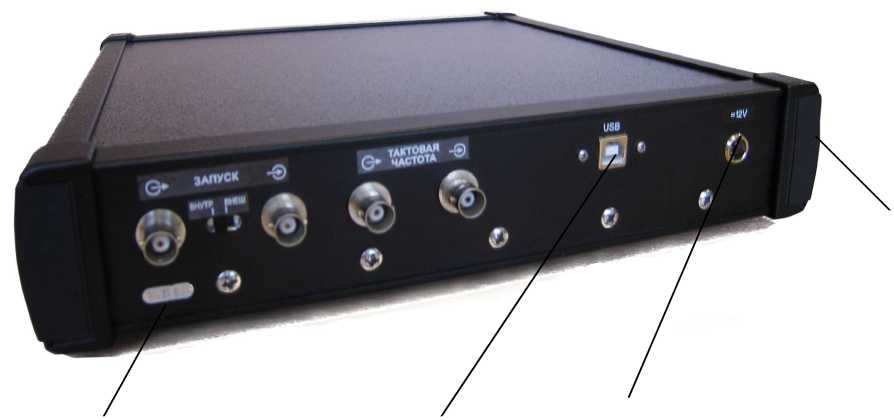

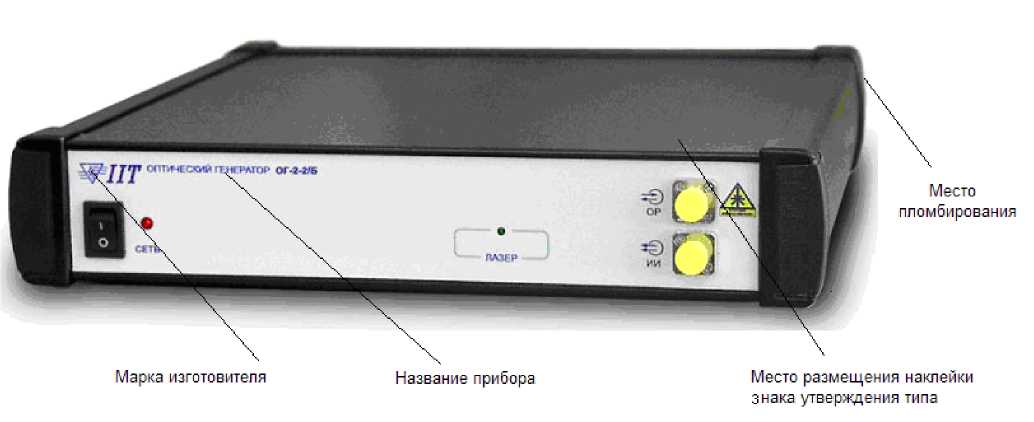

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус генератора методом наклеивания.

«Генератор оптический ОГ-2-2/Б. Руководство по эксплуатации».

ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи, осуществление деятельности при поверке оптических рефлектометров.

Лист № 5

Всего листов 5

Поверка

осуществляется по документу: «Генератор оптический ОГ-2-2/Б. Методика поверки», приложение к Руководству по эксплуатации, утвержденному ФГУП «ВНИИОФИ» 24 декабря 2010 г.

Основные средства поверки:

Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ГСЭ). Рег № ГЭТ 170- 2006.

-диапазон длин волн: от 0,6 до 1,7 мкм;

-погрешность измерений длины волны: не более 1 нм;

• - для единицы длины распространения сигнала: L=10 - 540⁵ м; 0_L =6,540'² - 0,45 м Sl = 1,5-10^-2 м.

• - для единицы времени распространения сигнала: T= 140'⁷ - 540'³с, НСП: 0_Т =0,6540'⁹ -4,5 10^-9с; СКО: Sт =1,5-10^-10с.

Рабочий эталон единицы средней мощности оптического излучения «РЭСМ-В».

-диапазон измеряемых значений средней мощности: (10^-9 - 10^-2) Вт

-диапазоны длин волн исследуемого излучения: (600 - 900; 1250 - 1350; 1480 - 1700) нм

-пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
