Номер по Госреестру СИ: 94055-24
94055-24 Измеритель удлинения световодов
(ИД-2-3В)
Назначение средства измерений:
Измеритель удлинения световодов ИД-2-3В (далее - измеритель) предназначен для измерений удлинения волоконных световодов (оптических волокон и волоконно-оптических кабелей) при проведении их механических и температурных испытаний.
Внешний вид.
Измеритель удлинения световодов
Рисунок № 1
Внешний вид.
Измеритель удлинения световодов
Рисунок № 2
Внешний вид.
Измеритель удлинения световодов
Рисунок № 3
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства -
Номер записи - 195875
ID в реестре СИ - 1421798
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ЗАО "Институт информационных технологий"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Измеритель удлинения световодов (ИД-2-3В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Институт информационных технологий"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
21313-01 01.06.2006 |
Приборы для обнаружения повреждений оптического кабеля, ВЛ-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
21313-06 01.06.2011 |
Приборы для обнаружения повреждения оптического кабеля, ВЛ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23872-02 |
Генераторы оптические, ОГ-2-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-03 01.07.2008 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-06 01.06.2011 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25197-08 01.12.2013 |
Рефлектометры оптические, ОР-2-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25514-03 01.09.2008 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25590-03 |
Тестер оптический, ОТ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
31836-06 01.06.2011 |
Приборы оптические измерительные многофункциональные, МТР 9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
31836-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР9000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
34732-07 |
Тестер оптический, ОТ-2-3/С ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
36544-07 |
Генератор оптический, ОГ-2-1/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
1 год | |
|
37596-08 01.05.2013 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
37596-11 27.06.2016 |
Рефлектометры оптические, ОР-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
40590-09 01.07.2014 |
Рефлектометры оптические, ВЛ-7 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41263-09 01.09.2014 |
Тестеры оптические, ОТ-2 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41783-09 |
Генератор оптический, ОГ-2-1/Т ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
41784-09 |
Генератор оптический, ОГ-2-1/Р ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44290-10 01.04.2015 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44290-13 11.07.2018 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
44918-10 |
Генератор оптический, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
45356-10 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46360-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46684-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
47414-11 |
Генераторы оптические, ОГ-2-2/Б ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
48509-11 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
52075-12 14.12.2017 |
Комплексы программно-аппаратные, ПАК АБИ ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53772-13 13.06.2018 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
60003-15 |
Генератор оптический, ОГ-2-3/3456 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
60004-15 |
Генераторы оптические, ОГ-2-3/35 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
62300-15 18.11.2021 |
Тестеры оптические, IIT-LTS ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
62509-15 25.11.2021 |
Генераторы оптические, ОГ-2-3 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63066-16 |
Тестеры оптические, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
70862-18 |
Тестер оптический, ОТ-3-1 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44290-18 30.05.2022 |
Приборы оптические измерительные многофункциональные, МТР 6000 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53772-18 31.10.2022 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
72494-18 03.10.2022 |
Приборы оптические измерительные многофункциональные, FX300 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74356-19 03.05.2023 |
Тестеры оптические, FX85 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75806-19 31.07.2023 |
Рефлектометры оптические, OPX-BOXe ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
89760-23 14.02.2028 |
Модули автоматического контроля оптических волокон, МАК 100 ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
94055-24 |
Измеритель удлинения световодов, ИД-2-3В ЗАО "Институт информационных технологий" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Измеритель удлинения световодов (ИД-2-3В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Измеритель удлинения световодов (ИД-2-3В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав измерителя, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране прибора в удобном для оператора виде. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера измерителя и интерфейсную часть, которая запускается на управляющем ПК и служит для отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса измерителя.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
Измеритель удлинения ИД-2-3 |
|
Номер версии (идентификационный номер) ПО |
4.9.0.75 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации регистратора печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе (раздел 4 «Устройство и принцип работы» Руководства по эксплуатации).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
ПравообладательЗАО «Институт информационных технологий», Республика Беларусь
Адрес: 220099, Республика Беларусь, г. Минск, ул. Казинца, д. 11а, оф. А304 Телефон: +375 17 235 90 47
E-mail: info@beliit.com
Web-сайт: https://beliit.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
ЗАО «Институт информационных технологий», Республика БеларусьАдрес: 220099, Республика Беларусь, г. Минск, ул. Казинца, д. 11а, оф. А304 Телефон: +375 17 235 90 47
E-mail: info@beliit.com
Web-сайт: https://beliit.com
Изготовители ЗАО «Институт информационных технологий», Республика Беларусь
Адрес: 220099, Республика Беларусь, г. Минск, ул. Казинца, д. 11а, оф. А304 Телефон: +375 17 235 90 47
E-mail: info@beliit.com
Web-сайт: https://beliit.com
Принцип действия измерителя основан на регистрации изменения фазы сигнала между опорным и измерительным каналами и последующем преобразовании разности фаз в значения соответствующего удлинения.
Измеритель выполнен в двух прямоугольных металлических корпусах настольнопереносного типа и состоит из следующих блоков:
-
- измеритель удлинения световодов ИД-2-3В/И оптический передатчик;
-
- измеритель удлинения световодов ИД-2-3В/П оптический приемник.
Опорный и измерительные каналы блоков оборудованы волоконно-оптическими соединительными розетками, предназначенными для подключения оптических волокон (ОВ) и кабелей.
Управление измерителем удлинения световодов ИД-2-3В, обработка и отображение результатов измерений осуществляет персональный компьютер (ПК), подключаемый к блоку оптического приемника.
К настоящему типу средств измерений относится измеритель удлинения световодов ИД-2-3В заводской номер 01407.
Заводской номер 01407 в виде обозначения, представляющего собой последовательность арабских цифр, нанесен с помощью гравировки на задние панели блоков измерителя.
Для ограничения доступа внутрь корпусов произведено их пломбирование методом нанесения пломбы на крепежный винт корпусов блоков измерителя.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид измерителя, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1 - 3.

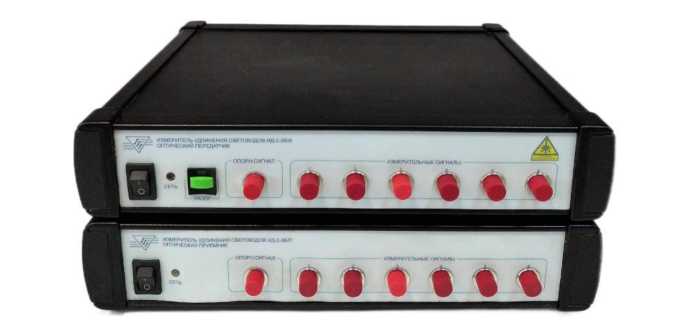

Рисунок 1 - Общий вид измерителя удлинения световодов ИД-2-3В

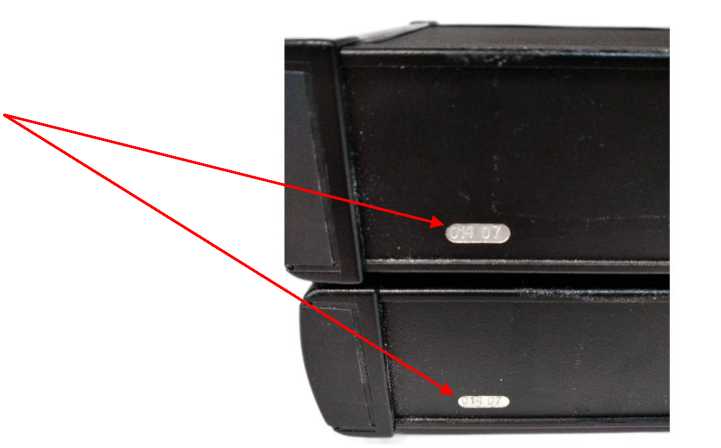

Место нанесения заводского номера
Рисунок 2 - Места нанесения заводского номера измерителя удлинения световодов ИД-2-3В
Место
пломбирования
Место
пломбирования
Рисунок 3 - Схема пломбировки измерителя удлинения световодов ИД-2-3В
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая длина волны, нм |
1550+20 |
|
Диапазон измерений удлинения ОВ, мм |
от 0,5 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений удлинения ОВ, мм |
±(0,5+0,002-L+0,5-T), где L -удлинение ОВ, мм; Т - коэффициент, зависящий от времени измерений, равный количеству часов от их начала |
|
Динамический диапазон, дБ |
15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип подключаемого оптического волокна |
G.652 и совместимые |
|
Тип волоконно-оптического разъема |
FC/APC |
|
Конфигурация подключаемого оптического волокна |
с двух концов |
|
Максимальное количество измерительных каналов |
5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Масса, кг, не более: - оптический передатчик ИД-2-3В/И |
2,6 |
|
- оптический приемник ИД-2-3И/П |
2,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - оптический передатчик ИД-2-3В/И |
293x255x61 |
|
- оптический приемник ИД-2-3И/П |
293x255x61 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
