Принцип работы оптического рефлектометра прибора FX300 основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Слабый сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и ВОЛС.

В оптическом рефлектометре может быть установлен оптический фильтр на пропускание длины волны 1625 или 1650 нм и ослабление длин волн от 1310 до 1550 нм.

Для генерации непрерывного оптического излучения в приборе FX300 используются те же лазерные диоды, что и для рефлектометра. Выходом источника оптического излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью внешнего фотодиода и схемы стабилизации мощности.

Для измерения оптической мощности в приборе FX300 используется InGaAs pin-фотодиод с площадкой диаметром 1 мм в качестве фотоэлектрического преобразователя.

В измерители мощности РМ1 падающее излучение попадает непосредственно на фотодиод. В измерителе мощности РМ2 фотодиод имеет ослабляющий фильтр, что позволяет примерно в 100 раз увеличить максимальное значение измеряемой мощности.

Прибор FX300 имеет встроенный источник видимого излучения - лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.

Прибор FX300 всегда содержит оптический рефлектометр.

Выпускают:

• - одномодовые (ОМ) рефлектометры;

• - многомодовые (ММ) рефлектометры;

• - комбинированные рефлектометры, содержащие одномодовый и многомодовый рефлектометр в одном корпусе.

Одномодовые оптические рефлектометры обеспечивают генерацию излучения на одной, двух, трех или четырех длинах волн. Одномодовые оптические рефлектометры выпускаются с четырьмя градациями динамического диапазона. Значения длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Одномодовые оптические рефлектометры могут иметь встроенный оптический фильтр на пропускание длины волны 1625 нм или 1650 нм. Такие рефлектометры имеют два оптических выхода: один для длины волны 1625 нм или 1650 нм, другой - для остальных длин волн.

Многомодовые оптические рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн. Значение длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Комбинированные оптические рефлектометры обеспечивают генерацию излучения на одной, двух или трех длинах волн для ОМ ОВ и на одной или двух длинах волн для ММ ОВ. Общее количество длин волн не может быть более четырех. Комбинированный оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометра. Значения длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Обозначение модификации прибора FX300 в общем случае имеет вид FX300 WL-DR-T1 (или Т2)^Б-РМ1 (или РМ2)-УТЪ и содержит:

• - номинальные значения длин волн оптического рефлектометра (WL);

• - значения динамического диапазона оптического рефлектометра (DR) на этих длинах волн;

• - обозначение модификаций оптического рефлектометра (Т1 или Т2), различающихся по группе параметров:

• - разрешающая способность по расстоянию;

• - диапазоны измерения расстояний;

• - длительности зондирующих оптических импульсов

• - обозначение источника оптического излучения (LS);

• - обозначение измерителя оптической мощности (РМ1 или РМ2);

• - обозначение источника видимого излучения (VFL).

Если источник оптического излучения, измеритель оптической мощности или источник видимого излучения не встроены в данный прибор FX300, то их обозначения не указываются в обозначении модификации прибора FX300.

В обозначении модификации прибора FX300 длины волн оптического рефлектометра указываются последовательно; между собой они разделяются знаком     Если оптический

рефлектометр содержит два оптических выхода для разных длин волн (типов ОВ), то в обозначении модификации они разделяются знаком "//".

В обозначении модификации прибора FX300 значения динамического диапазона оптического рефлектометра указываются в той же последовательности, что и соответствующие длины волн; между собой они разделяются знаком "/". Если оптический рефлектометр

содержит два оптических выхода для разных длин волн (типов ОВ), то в обозначении модификации значения динамического диапазона разделяются знаком "//".

Прибор FX300 выполнен в малогабаритном корпусе.

В корпусе прибора FX300 расположены:

• - оптический рефлектометр;

• - источник оптического излучения;

• - измеритель оптической мощности;

• - источник видимого излучения;

• - импульсный преобразователь напряжения;

• - электронные узлы для управления процессом измерения и хранения информации;

• - аккумуляторная батарея.

На передней панели прибора расположены:

• - цветной экран размером 7,0" для отображения информации;

• - кнопки управления;

• - индикаторный светодиод.

Управление работой прибора FX300 осуществляется с помощью:

• - клавиатуры, расположенной на его передней панели;

• - сенсорного экрана;

• - персонального компьютера через порт Enternet.

Общий вид приборов FX300 с обозначением места нанесения знака поверки представлен на рисунке 1.

Место нанесения знака поверки

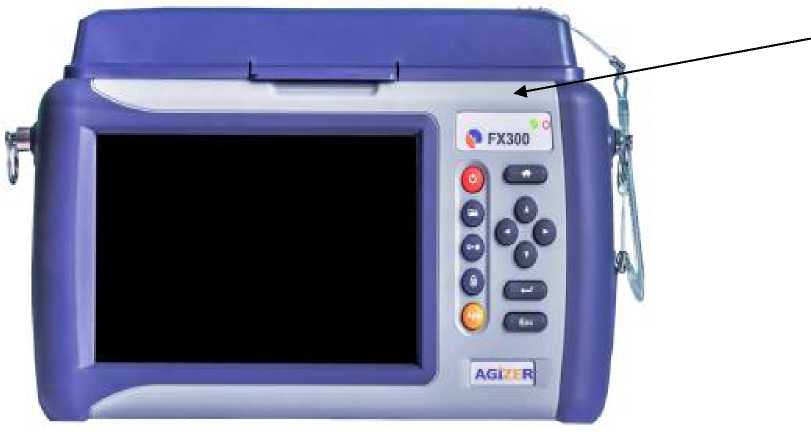

Рисунок 1 - Общий вид прибора FX300

Таблица 10 -

• 4) Необходимость установки и тип сменных адаптеров к оптическому рефлектометру указывается при заказе прибора FX300.

• 5) Если в состав прибора FX300 входит измеритель оптической мощности, то на него всегда установлен универсальный сменный адаптер. Необходимость поставки сменных адаптеров других типов указывается при заказе прибора FX300.

• 6) Аккумуляторная батарея установлена в прибор FX300.

Основные средства поверки:

рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и от 0 до 20 дБ по ГОСТ 8.585-2013;

рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10^-11 до 10^-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов оптических измерительных многофункциональных FX300 с требуемой точностью.

Знак поверки наносится на переднюю панель прибора FX300 (место нанесения указано на рисунке 1)

приведены в эксплуатационном документе.

ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации

ТУ BY 100003325.020-2017 Приборы оптические измерительные многофункциональные FX300. Технические условия

Изготовитель

Закрытое акционерное общество «Институт информационных технологий»

(ЗАО «Институт информационных технологий»), Республика Беларусь

Адрес: 220099, г. Минск, ул. Казинца, д. 11а, офис А304

Телефон, факс: (+375 17) 235 90 48, 235 90 47, 302 85 03

Web-сайт: www.beliit.com

E-mail: info@beliit.com

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-33-56, факс +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

¹

Одномодовый рефлектометр может иметь любую конфигурацию от одной до четырех длин волн. Допускается снижение значений динамического диапазона на 1,5 дБ для модификаций рефлектометров с тремя или четырьмя длинами волн.

²

Одномодовый рефлектометр может иметь любую конфигурацию от одной до трех длин волн, многомодовый рефлектометр может иметь конфигурацию с одной или двумя длинами волн. Общее количество длин волн - не более четырех.

Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометра

Уменьшение значений динамического диапазона на длине волны 1625 или 1650 нм оптического рефлектометра с фильтром на пропускание длины волны 1625 или 1650 нм при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт - не более 3 дБ

³

Таблица 2 - Метрологические характеристики

аблица 3 - Значения динамического диапазона одномодовых рефлектометров

аблица 4 - Значения динамического диапазона многомодовых рефлектометров

аблица 5 - Значения динамического диапазона комбинированных рефлектометров

Таблица 6 - Диапазон и погрешность при измерении оптической мощности на длинах волн калибровки (градуировки) измерителя оптической мощности

Таблица 7 - Основные технические характеристики

Таблица 8 - Характеристики источника оптического излучения

3) Время установления рабочего режима источника оптического излучения прибора FX300 не более 10 минут.

Дискретность отображения оптической мощности в единицах дБм - 0,001 дБм

Изменение оптической мощности относительно опорного значения отображается в децибелах с дискретностью 0,01 дБ

Таблица 9 - Характеристики источника видимого излучения
