Тестеры оптические FX85 могут выполнять функции следующих приборов:

• - измерителя оптической мощности;

• - источника оптического излучения;

• - измерителя обратных потерь;

• - источника видимого излучения;

• - оптического переговорного устройства.

Принцип действия измерителя мощности приборов FX85 основан на преобразовании оптического сигнала в электрический с помощью фотодиода.

Принцип работы источника оптического излучения приборов FX85 основан на преобразовании электрического сигнала в оптический с помощью лазерного диода.

Принцип работы измерителя обратных потерь приборов FX85 основан на измерении рассеянного назад и отраженного оптического сигнала.

Приборы FX85 могут использоваться при производстве ОВ и оптических кабелей связи, а также монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).

Приборы FX85 могут работать в лабораторных и полевых условиях.

Для измерения оптической мощности в качестве оптоэлектронного преобразователя используется InGaAs pin-фотодиод. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, измеренное значение оптической мощности выводится на экран.

Для организации работы приборов FX85 в качестве оптического переговорного устройства применяется цифровая модуляция мощности лазерного диода звуковым сигналом. В комплект поставки приборов FX85 со встроенной функцией переговорного устройства дополнительно входит телефонная гарнитура.

Приборы FX85 выпускаются в следующем исполнении:

• - FX85 (Тестер оптический),

• - FX85 PM (Измеритель оптической мощности),

• - FX85 LS (Источник оптического излучения),

• - FX85 ORL (Измеритель обратных потерь),

• - FX85 TS (Устройство переговорное оптическое)

Каждое исполнение может выпускаться в нескольких модификациях, обозначаемых в общем виде следующим образом:

FX85 PMx-ORL-LSy-PM3-VFL-TS1,

где   PMx - обозначение измерителя оптической мощности модификации PM1 или PM2

(х=1 или 2);

ORL - обозначение измерителя обратных потерь;

LSy - обозначение источника оптического излучения (значения параметра указаны в таблице 6);

PM3 - обозначение измерителя оптической мощности модификации PM3;

VFL - обозначение источника видимого излучения;

TS1 - обозначение оптического переговорного устройства.

Примечания

• 1 Последовательность указания опций PM, LS, ORL, TS, VFL в обозначении модификации прибора FX85 произвольная. Если какая-либо опция отсутствует в конкретном приборе FX85, ее обозначение отсутствует в обозначении модификации.

• 2 Измеритель обратных потерь всегда выполняет функцию источника оптического излучения.

• 3 Измеритель оптической мощности PM3 может быть реализован только в качестве опции измерителя обратных потерь.

• 4 В прибор FX85, содержащий источник оптического излучения LS1585 может быть установлен или измеритель оптической мощности PM1 (или PM2), или источник видимого излучения VFL.

В модификации РМ1 измерителя оптической мощности падающее излучение попадает непосредственно на фотодиод.

В модификации РМ2 измерителя оптической мощности фотодиод имеет ослабляющий фильтр, что позволяет увеличить максимальное значение измеряемой мощности.

В модификации РМ1 и РМ2 измерителя оптической мощности фотодиод встроен в оптический разъем, расположенный на верхней панели прибора FX85.

В модификации РМ3 измерителя оптической мощности, который является частью измерителя обратных потерь, принимаемое излучение попадает на фотодиод через оптический разветвитель.

В качестве источников излучения используют лазерные диоды, мощность каждого из которых стабилизирована с помощью фотодиода обратной связи. Источник излучения имеет два режима работы: непрерывный и с модуляцией мощности импульсным сигналом с частотами 270, 1000 и 2000 Гц.

Измеритель оптической мощности тестера имеет режим автоматического определения длины волны источника оптического излучения.

Минимальное значение уровня оптической мощности, при котором возможно автоматическое определение длины волны источника оптического излучения прибора FX85, должно быть не более:

• - минус 40 дБм для модификации РМ1 и РМ3;

• - минус 20 дБм для модификации РМ2.

В измерителе обратных потерь прибора FX85 излучение, генерируемое одним из лазеров прибора, через оптический разветвитель вводится в измеряемое ОВ или волоконно-оптическое устройство. Рассеянное назад и отраженное излучение через другое плечо разветвителя подается на измеритель оптической мощности. Уровень принятой мощности сравнивается с калибровочными значениями, записанными в памяти прибора FX85, и на экране отображается рассчитанное значение обратных потерь.

Измеритель обратных потерь всегда выполняет функции источника оптического излучения. Кроме того, в нем в качестве опции может быть реализован режим измерителя оптической мощности модификации РМЗ.

Выходной разъём измерителя обратных потерь всегда имеет тип **/АРС.

В оптическом переговорном устройстве модулированный сигнал, генерируемый одним из лазеров прибора FX85, через оптический разветвитель вводится в ОВ, по которому осуществляется связь. Через другое плечо разветвителя принимается аналогичный сигнал второго прибора FX85, установленного на противоположном конце ОВ. Связь осуществляется в дуплексном режиме.

Приборы FX85 позволяют хранить до 1920 значений результатов измерений.

Приборы FX85 имеют режимы установки времени и даты, времени автоматического отключения, включения звукового сигнала при нажатии кнопок.

В корпусе прибора FX85 расположены:

• - источник оптического излучения;

• - измеритель оптической мощности;

• - измеритель обратных потерь;

• - источник видимого излучения;

• - оптическое переговорное устройство;

• - импульсный преобразователь напряжения;

• - электронные узлы для управления процессом измерения и хранения информации, преобразования аналогово звукового сигнала в цифровую форму и обратно;

• - аккумуляторная батарея.

На передней панели прибора FX85 расположены:

• - экран для отображения информации;

• - кнопки управления;

• - индикаторный светодиод включения прибора.

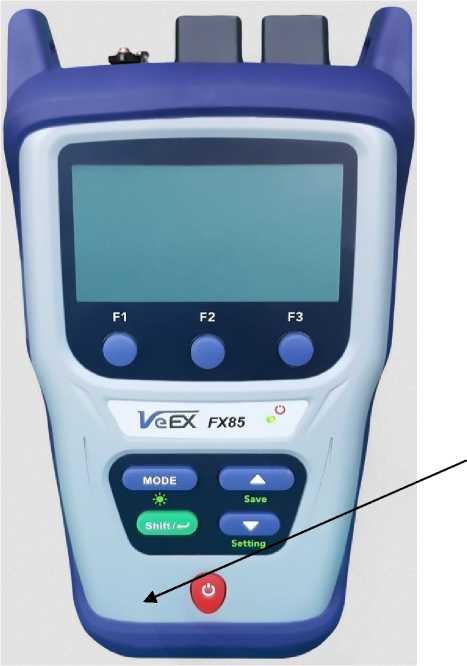

Общий вид приборов FX85 с обозначением места нанесения знака поверки представлен на рисунке 1.

Пломбой закрывается средний правый винт крепления задней панели прибора FX85.

Место нанесения знака поверки

Рисунок 1 - Общий вид прибора FX85

Таблица 8 -

Метрологические характеристики приборов FX85 указаны в таблицах 2 - 6.

Таблица 2 - Диапазоны измерений и показаний измерителей оптической мощности приборов FX85 на длинах волн калибровки (градуировки)

Примечание - Приборы FX85 отображают:

• - оптическую мощность - в мВт, мкВт, нВт и пВт четырьмя цифрами;

• - уровень оптической мощности относительно 1 мВт в единицах дБм с

дискретностью 0,01 дБм.

Таблица 3 - Пределы допускаемой относительной погрешности при измерении оптической мощности на длинах волн калибровки (градуировки)

Таблица 4 - Пределы допускаемой относительной погрешности при измерении относительных уровней оптической мощности

Таблица 5 - Метрологические характеристики измерителя обратных потерь, дБ (для длин волн калибровки (градуировки) 1310 нм, 1490 нм, 1550 нм, 1625 нм)

Таблица 6 - Длины волн источников оптического излучения, тип подключаемого ОВ, уровень мощности и нестабильность уровня мощности излучения

Примечание - Приборы FX85 обеспечивают непрерывный или импульсный режимы работы источника оптического излучения с частотой модуляции 270 Гц±5 %, 1 кГц±5 %, 2 кГц±5 %.

Таблица 7 - Технические характеристики
