Номер по Госреестру СИ: 70862-18
70862-18 Тестер оптический
(ОТ-3-1)
Назначение средства измерений:
Тестер оптический ОТ-3-1 (далее - тестер) предназначен для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах, а также для передачи единицы средней мощности оптического излучения рабочим средствам измерений в волоконно-оптических системах передачи на фиксированных длинах волн излучения в составе поверочной установки.
Внешний вид.
Тестер оптический
Рисунок № 1
Внешний вид.
Тестер оптический
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) предназначено для управления работой тестера. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера тестера. Интерфейсная часть ПО запускается на персональном компьютере и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы Ot_3_1.exe и служебных файлов ot_2_3.ini, ot-2-3.log, russian.lng. ПО работает под управлением операционной системы Windows ХР или Windows 7.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Ot 3 1 |
Номер версии (идентификационный номер) ПО |
5.7.7.10 |
Цифровой идентификатор ПО |
5ecb546bfc2fd48192e0c6c8b712f224 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус блока оптических излучателей методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестеру оптическому ОТ-3-1
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
Р 50.2.084-2013 Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи. Методика поверки.
Поверка
Поверкаосуществляется по документу Р 50.2.084-2013 «Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконнооптических системах передачи. Методика поверки».
Основное средство поверки:
Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения
для волоконно-оптических систем передачи информации ГЭТ 170-2011 по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю панель корпуса блока оптических излучателей (место нанесения указано на рисунке 1).
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»
(ЗАО «Институт информационных технологий»), Республика Беларусь
Адрес: 220030, Республика Беларусь, г. Минск, ул. Октябрьская д. 19, корп. 5, оф. 306
Телефон: +375 17 227-12-33, +375 17 227-13-48, +375 17 227-23-52
Факс: +375 17 227-12-33, +375 17 227-13-48, +375 17 227-23-52
E-mail: support@beliit.com
Web-сайт: www.beliit.com
Заявитель
Общество с ограниченной ответственностью «Концепт Технологии»
(ООО «Концепт Технологии»)
Адрес: 119049, г. Москва, 1-й Люсиновский пер., д. 3 «Б», эт. 3, пом. III, ком. 5
ИНН: 7736263386
Телефон: +7 (495) 775-31-75
Факс: +7 (495) 775-31-75
E-mail: info@c-tt.ru
Web-сайт: www.c-tt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия тестера основан на сличении показаний фотоэлектрического измерителя мощности тестера и рабочего средства измерений средней мощности на фиксированных длинах волн излучения блока оптических излучателей тестера - длинах волн градуировки.
Тестер содержит следующие основные блоки:
-
- блок оптических излучателей на основе лазерных диодов с выводом излучения через оптическое волокно с оптическим разъемом FC. Блок предназначен для формирования постоянных уровней оптической мощности с длинами волн 650, 850, 1310, 1490, 1550 и 1625 нм. В блок также встроен волоконно-оптический аттенюатор для ослабления оптического излучения;
-
- оптоэлектронный преобразователь ОЭП-3 - фотоэлектрический измеритель мощности тестера на основе In-Ga-As-фотодиода со сферическим ослабителем, предназначенный для измерений оптической мощности источников с волоконно-оптическим выходом;
-
- блок питания, обеспечивающий требуемые напряжения питания блоков тестера.
Принцип действия измерителя мощности тестера основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источники оптического излучения выполнены на полупроводниковых лазерах.
Управление работой тестера осуществляется с помощью персонального компьютера (ПК), подключаемого к блоку излучателей. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером.
Конструктивно блоки тестера выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбируются два левых задних и два правых передних винта крепления передней и задней панели прибора. Винты расположены по углам корпуса и закрыты пластмассовыми крышками. В преобразователе ОЭП-3 пломбы устанавливаются на передний и задний левые винты, если смотреть со стороны разъемов, наклейка вверху.
1
2
3
4
yi
W'-TT'F ТЕСТЩЧхТГИЧЕСКИЙ OT-3-1 K.o o
4 OSOmm I
S /i J t J 7' / _
ТЕСТЕР ОПТИЧЕСКИЙ
OT-3-1/6-2-1
*________________________________________

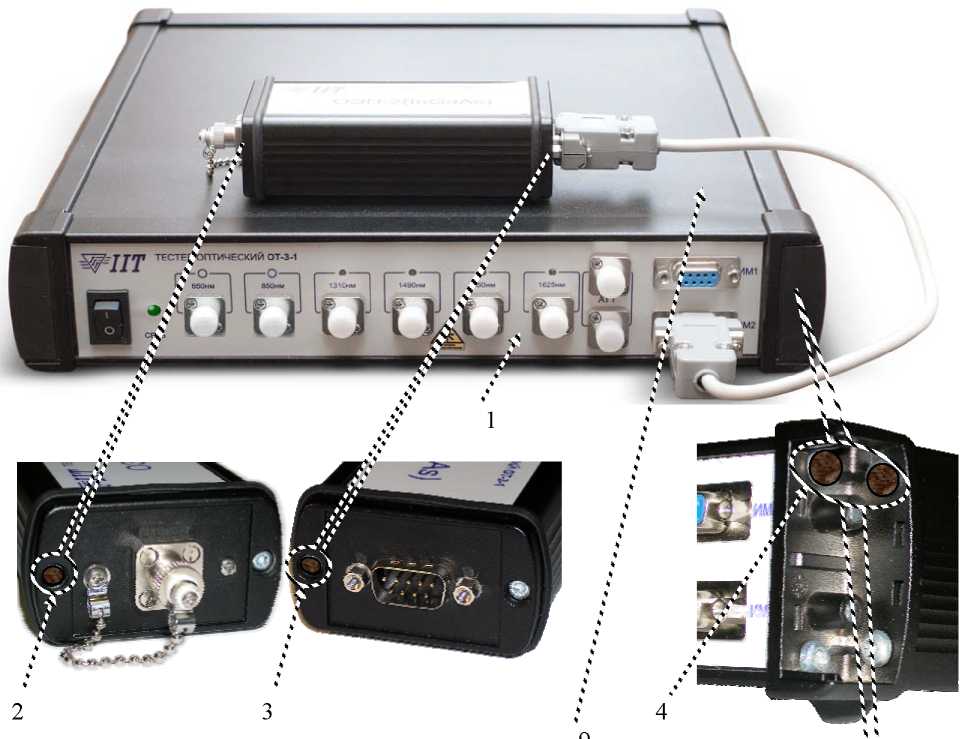

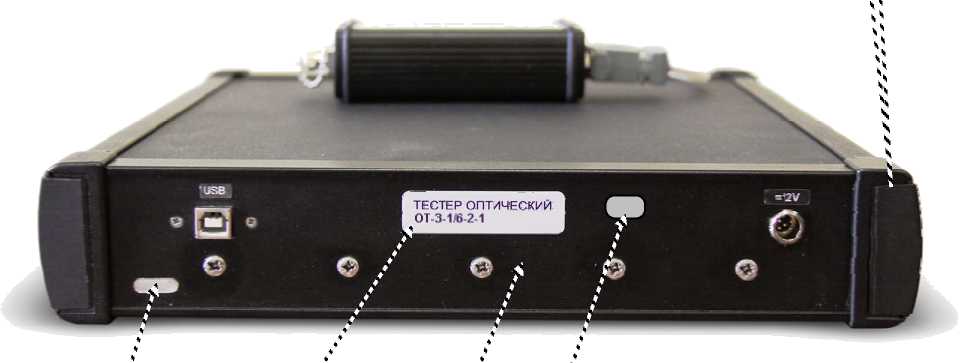

Рисунок 1 - Общий вид тестера, места пломбирования и маркировки
1 - блок оптических излучателей, вид спереди; 2 - место пломбирования передней панели преобразователя ОЭП-3; 3 - место пломбирования задней панели преобразователя ОЭП-2;
4 - места пломбирования корпуса тестера; 5 - блок оптических излучателей, вид сзади;
6 - заводской номер; 7 - название прибора; 8 - место для знака утверждения типа;
9 - место для знака поверки
Комплектность тестера приведена в таблице 4.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Тестер оптический ОТ-3-1 |
1 шт. | |
Оптоэлектронный преобразователь ОЭП-3 (InGaAs) |
1 шт. | |
Оптический кабель соединительный ОМ |
2 шт. | |
Оптический кабель соединительный ММ |
1 шт. | |
Адаптер для оптического разъема типа FC |
2 шт. | |
Адаптер для оптического разъема типа ST |
2 шт. | |
Адаптер для оптического разъема типа SC |
2 шт. | |
Блок питания |
1 шт. | |
Кабель соединительный |
1 шт. | |
Кабель интерфейсный USB-А - USB-В |
1 шт. | |
Диск с программным обеспечением |
1 шт. | |
Упаковочная сумка |
1 шт. | |
Руководство по эксплуатации |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Длины волн излучения источников, нм |
650±10 850+10 1310+5 1490+5 1550+5 1625+5 |
Мощность излучения источников для длин волн, мВт, не менее: | |
- 650 нм |
1 |
- 850 нм |
2 |
- 1310 нм |
10 |
- 1490 нм |
6 |
- 1550 нм |
10 |
- 1625 нм |
6 |
Нестабильность мощности излучения источников за 15 мин для длин волн, %, не более: | |
- 650 нм |
2,3 |
- 850 нм |
0,2 |
- 1310 нм |
0,12 |
- 1490 нм |
0,12 |
- 1550 нм |
0,12 |
- 1625 нм |
0,12 |
Рабочие спектральные диапазоны, нм |
от 780 до 920; от 1240 до 1390; от 1480 до 1630 |
Диапазон измерений оптической мощности, Вт |
от 1-10"4 до 1-10"2 |
Пределы допускаемой относительной погрешности измерений оптической мощности на длинах волн источников излучения 1310, 1490, 1550, 1625 нм, % |
+2 |
Пределы допускаемой относительной погрешности измерений оптической мощности в рабочем спектральном диапазоне, % |
+5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220+22 |
- частота переменного тока, Гц |
50+0,5 |
Потребляемая мощность, Вт, не более |
200 |
Габаритные размеры, мм, не более | |
- высота |
56 |
- ширина |
292 |
- глубина |
250 |
Масса, кг, не более |
3 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность воздуха при +20 оС, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
