Номер по Госреестру СИ: 53772-18
53772-18 Модули автоматического контроля оптических волокон
(МАК 100)
Назначение средства измерений:
Модули автоматического контроля оптических волокон МАК 100 (далее по тексту -модули), предназначенные для измерения затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Модули могут применяться в составе автоматизированных систем удаленного тестирования ОВ для контроля параметров ВОЛС и прогнозирования неисправностей в них. Модуль может применяться при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС) для контроля состояния кабелей и прогнозирования неисправностей в них.
Внешний вид.
Модули автоматического контроля оптических волокон
Рисунок № 1
Программное обеспечение
В модулях МАК 100 в режиме удаленного управления рефлектометр работает под управлением внешнего программного обеспечение (ПО), установленного на ПК. ПО позволяет проводить настройку параметров измерений, обрабатывать результаты измерений, обеспечивает представление результатов измерений в удобном для пользователя виде.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RFTS Reflect |
Номер версии (идентификационный номер) ПО |
2.8.1.6832 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель модуля методом офсетной печати, на титульный лист руководства по эксплуатации и паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям автоматического контроля оптических волокон МАК 100ТУ BY 100003325.013-2012 Модули автоматического контроля оптических волокон МАК 100. Технические условия
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Поверка
Поверкаосуществляется по документу МРБ МП. 2267-2012 «Модули автоматического контроля оптических волокон МАК 100. Методика поверки», утвержденному БелГИМ 28 сентября 2012 г. (с извещением ИИТ.005-17 - об изменении №1 МРБ МП.2267-2012, утвержденным БелГИМ 22.11.2017 г.)
Основные средства поверки:
рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и от 0 до 20 дБ по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей автоматического контроля оптических волокон МАК 100 с требуемой точностью.
Знак поверки наносится на заднюю панель модуля МАК 100 (место нанесения указано на рисунке 1)
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»(ЗАО «Институт информационных технологий»), Республика Беларусь
Адрес: 220099, г. Минск, ул. Казинца, д. 11а, офис А304
Телефон, факс: (+375 17) 235 90 48, 235 90 47, 302 85 03
Web-сайт: www.beliit.com
E-mail: info@beliit.com.
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия модулей основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну (ОВ) мощного одиночного оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконного-оптической линии связи. Модули имеют следующие модификации: МАК 100/XYZ и МАК 100/XYZ-1, отличающиеся между собой количеством выходных портов, рабочими длинами волн и значениями мертвой зоны. Модуль МАК 100/XYZ может иметь встроенные оптические переключатели, с количеством выходных портов 2, 4, 8, 12, 16. Модуль МАК 100/XYZ-1 может иметь встроенные переключатели, с количеством выходных портов 2, 4, 8, 12, 16, 20, 24 и 28.

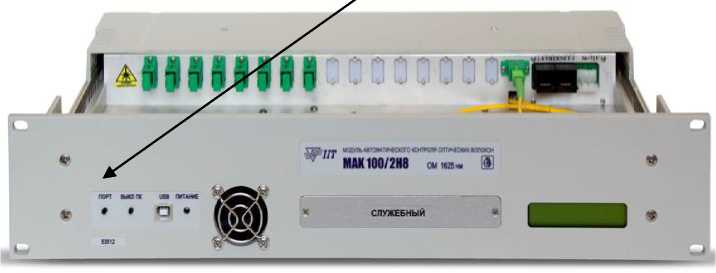

Общий вид модулей МАК 100 с обозначением места нанесения знака поверки представлен на рисунке 1.
Пломбирование модулей МАК 100 осуществляется с помощью гарантийных наклеек. Гарантийные наклейки наклеиваются на левый задний винт на верхней и нижней панелях.
Место нанесения
знака поверки
Рисунок 1 - Общий вид модулей МАК 100
Таблица 6 -
Наименование |
Обозначение |
Количество |
Модуль МАК 100/XYZ (МАК 100/XYZ-1) |
- |
1 шт. |
Разъем питания |
2 шт. |
Наименование |
Обозначение |
Количество |
Кабель интерфейсный USB A-USB B |
1 шт. | |
Уголок установочный |
2 шт. | |
Винт М6х16, DIN 7985 |
4 шт. | |
Винт М6*20, DIN 965 |
2 шт. | |
Втулка |
4 шт. | |
Г айка с держателем |
6 шт. | |
Компакт-диск с программным обеспечением, эксплуатационной документацией и методикой поверки |
- |
1 шт. |
Паспорт на модули автоматического контроля оптических волокон МАК 100 |
ИИТ.411711.033 ПС |
1 экз. |
Руководство по эксплуатации на модули автоматического контроля оптических волокон МАК 100 |
ИИТ.411711.033 РЭ |
1 экз. |
Методика поверки на Модули автоматического контроля оптических волокон МАК 100 |
МРБ МП.2267- 2012 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Длины волн излучения одномодового модуля МАК 100/XYZ1' в следующих модификациях, нм:
100/1AZ, МАК 100/1HZ;
100/2AZ, МАК 100/2HZ
100/3AZ, МАК 100/3HZ |
1550±20 1625±20 1550±20 и1625±20 |
Длины волн излучения одномодового модуля МАК 100/XYZ-12) в следующих модификациях, нм:
|
1550±20 1625±20 1550±20 и1625±20 1310±20 1650±20 1310±20 и 1550±20 1310±20 и 1625±20 1310±20 и 1650±20 1550±20 и 1650±20 |
Наименование характеристики |
Значение |
Диапазоны измерения расстояний, км |
0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240 |
Пределы допускаемой абсолютной погрешности при измерении расстояния, м |
AL=±(dl+dL+340<L), где dl=0,5 м-начальный сдвиг шкалы расстояний; dL-разрешение (интервал дискретизации сигнала обратного рассеяния), определяемое установленным диапазоном измеряемого расстояния, м. Величина dL может принимать значения 0,16; 0,32; 0,64; 1,3; 2,5; 3,8; 5,1 и 7,6 м; L-измеряемое расстояние, м |
Динамический диапазон для модуля МАК 100/XYZ |
см. таблицу 3 |
Динамический диапазон для модуля МАК 100/XYZ-1 |
см. таблицу 4 |
Пределы допускаемой абсолютной погрешности при измерении затухания, дБ |
±(0,04-а), где а- измеряемое затухание, дБ |
Минимальная дискретность отсчета при измерении затухания, дБ |
0,001 |
Значение мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более -40 дБ
|
7 13 |
Значение мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более -40 дБ
|
2,5 3 |
Значение мертвой зоны по затуханию при минимальной длительности зондирующего импульса и коэффициенте отражения не более -45 дБ для модификаций модуля МАК 100/XYZ-1, м, не более |
6,0 |
Наименование характеристики |
Значение |
Значение мертвой зоны по отражению при минимальной длительности зондирующего импульса и коэффициенте отражения не более -45 для модификаций модуля МАК 100/XY/-1, м, не более |
1,5 |
Затухание в каждом канале оптического переключателя, дБ, не более |
2 |
Таблица 3 - Значения динамического диапазона при отношении сигнал/шум, равном 1
(ОСШ=1), для модуля МАК 100/XYZ
Модификация модуля |
Длительность зондирующего импульса, нс | |
20000 | ||
Динамический диапазон, дБ | ||
МАК 100/1S/ |
без фильтрации |
30,0 |
с цифровой фильтрацией |
35,0 | |
МАК100/1А/ |
без фильтрации |
34,0 |
с цифровой фильтрацией |
39,0 | |
МАК100/1Н/ |
без фильтрации |
38,0 |
с цифровой фильтрацией |
43,0 | |
МАК 100/2S/ |
без фильтрации |
29,0 |
с цифровой фильтрацией |
34,0 | |
МАК100/2А/ |
без фильтрации |
33,0 |
с цифровой фильтрацией |
38,0 | |
МАК100/2Н/ |
без фильтрации |
36,0 |
с цифровой фильтрацией |
41,0 | |
МАК 100/3S/ |
без фильтрации |
30,0/29,0 |
с цифровой фильтрацией |
35,0/34,0 | |
МАК100/3А/ |
без фильтрации |
34,0/33,0 |
с цифровой фильтрацией |
39,0/38,0 | |
МАК100/1Н/ |
без фильтрации |
38,0/36,0 |
с цифровой фильтрацией |
43,0/41,0 |
*Допускается снижение значений динамического диапазона на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля
-
1) Три последних знака в обозначении модификации МАК 100 ХА'/озиачают: Х-длина волны (1-1550 нм; 2-1625 нм; 3-1550 и 1625 нм); Y-динамический диапазон (см.таблицу 3); /-количество портов (может принимать значения: 2; 4; 8; 12; 16)
-
2) Три последних знака в обозначении модификации МАК 100/XY/-1 означают: Х-длина волны (1-1550 нм; 2-1625 нм; 3-1550 и 1625 нм; 41310 нм; 5-1650 нм; 6-1310 и 1550 нм; 7-1310 и 1625 нм; 8-1310 и 1650 нм; 9-1550 и 1650 нм); Y-динамический (см. таблицу 4); /количество портов (может принимать значения: 2; 4; 8; 12; 16; 20; 24; 28)
Таблица 4 - Значения динамического диапазона при отношении сигнал/шум, равном 1 для
модуля МАК 100/XYZ-1
Модификация модуля |
Длительность зондирующего импульса, нс | |
20000 | ||
Динамический диапазон, дБ | ||
МАК 100/1SZ-1 |
без фильтрации |
30,0 |
с цифровой фильтрацией |
35,0 | |
МАК 100/1AZ-1 |
без фильтрации |
34,0 |
с цифровой фильтрацией |
39,0 | |
МАК 100/1HZ-1 |
без фильтрации |
38,0 |
с цифровой фильтрацией |
43,0 | |
МАК 100/2SZ-1 |
без фильтрации |
29,0 |
с цифровой фильтрацией |
34,0 | |
МАК 100/2AZ-1 |
без фильтрации |
33,0 |
с цифровой фильтрацией |
38,0 | |
МАК 100/2HZ-1 |
без фильтрации |
36,0 |
с цифровой фильтрацией |
41,0 | |
МАК 100/3SZ-1 |
без фильтрации |
30,0/29,0 |
с цифровой фильтрацией |
35,0/34,0 | |
МАК 100/3AZ-1 |
без фильтрации |
34,0/33,0 |
с цифровой фильтрацией |
39,0/38,0 | |
МАК 100/3HZ-1 |
без фильтрации |
38,0/36,0 |
с цифровой фильтрацией |
43,0/41,0 | |
МАК 100/4SZ-1 |
без фильтрации |
31,0 |
с цифровой фильтрацией |
36,0 | |
МАК 100/4AZ-1 |
без фильтрации |
35,0 |
с цифровой фильтрацией |
40,0 | |
МАК 100/4HZ-1 |
без фильтрации |
38,0 |
с цифровой фильтрацией |
43,0 | |
МАК 100/5SZ-1 |
без фильтрации |
29,0 |
с цифровой фильтрацией |
34,0 | |
МАК 100/5AZ-1 |
без фильтрации |
33,0 |
с цифровой фильтрацией |
38,0 | |
МАК 100/5HZ-1 |
без фильтрации |
34,0 |
с цифровой фильтрацией |
39,0 | |
МАК 100/6SZ-1 |
без фильтрации |
31,0/30,0 |
с цифровой фильтрацией |
36,0/35,0 | |
МАК 100/6AZ-1 |
без фильтрации |
31,0/34,0 |
с цифровой фильтрацией |
36,0/39,0 | |
МАК 100/6HZ-1 |
без фильтрации |
38,0/36,0 |
с цифровой фильтрацией |
43,0/41,0 | |
МАК 100/7SZ-1 |
без фильтрации |
31,0/29,0 |
с цифровой фильтрацией |
36,0/34,0 | |
МАК 100/7AZ-1 |
без фильтрации |
35,0/33,0 |
с цифровой фильтрацией |
40,0/38,0 | |
МАК 100/7HZ-1 |
без фильтрации |
38,0/36,0 |
с цифровой фильтрацией |
43,0/41,0 | |
МАК 100/8SZ-1 |
без фильтрации |
31,0/29,0 |
с цифровой фильтрацией |
36,0/34,0 |
МАК 100/8AZ-1 |
без фильтрации |
35,0/33,0 |
с цифровой фильтрацией |
40,0/38,0 | |
МАК 100/8HZ-1 |
без фильтрации |
38,0/34,0 |
с цифровой фильтрацией |
43,0/39,0 | |
МАК 100/9SZ-1 |
без фильтрации |
29,0/29,0 |
с цифровой фильтрацией |
34,0/34,0 | |
МАК 100/9AZ-1 |
без фильтрации |
34,0/33,0 |
с цифровой фильтрацией |
39,0/38,0 | |
МАК 100/9HZ-1 |
без фильтрации |
38,0/34,0 |
с цифровой фильтрацией |
43,0/39,0 | |
Допускается снижение значений динамического диапазона на 1,5 дБ при граничных значениях рабочих температур для всех модификаций модуля |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Питание модуля осуществляется от внешнего источника питания постоянного тока, напряжением, В |
48±12 или 60±12 |
Ток, потребляемый модулем от источника постоянного тока напряжением (48±12) В или (60±12) В, А, не более |
0,75 |
Время непрерывной работы модуля |
не ограничено |
Габаритные размеры модуля (ГхШхВ), мм, не более |
212x483x89 |
Масса модуля, кг, не более |
5 |
Рабочие условия эксплуатации: 0 - температуры окружающего воздуха, С; -относительная влажность воздуха при 25 0С, %; -атмосферное давление, кПа (мм рт.ст.) |
от - 10 до +50 90 от 70 до 106,7 (от 537 до 800) |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
8000 |
Длительность зондирующих оптических импульсов |
6+50% 6-20% 12+50% 12-20% 25±20% 100±10% 300±10% 1000±10% 3000±10% 10000±10% 20000±10% |
