Номер по Госреестру СИ: 48509-11
48509-11 Тестеры оптические
(ОТ-3-1)
Назначение средства измерений:
Тестер оптический ОТ-3-1 (далее по тексту - тестер) предназначен для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах, а также для передачи единицы средней мощности рабочим средствам измерений в волоконнооптических системах передачи на фиксированных длинах волн излучения - длинах волн калибровки в составе поверочной установки.
Внешний вид.
Тестеры оптические
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой тестера. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера тестера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы ot-3-1.exe; служебных файлов ot_2_3.ini, ot-2-3. log, russian.lng; драйвера, обеспечивающего работу с ПК через порт USB. ПО работает под управлением операционной системы Windows ХР или Windows 7.
После запуска программы происходит инициализация и тестирование подключенного к ПК тестера ОТ-3-1. При успешной инициализации на экране появится сообщение с указанием типа и номера тестера ОТ-3-1 и типа и номеров подключенных ОЭП. Далее на экране ПК появляется основное окно программы. Оно состоит из двух частей - приборной панели и области протоколов. На приборной панели находятся кнопки управления источниками излучения, аттенюатором и измерителем мощности. В область протоколов выводятся результаты измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора программного обеспечения |
Оптический тестер ОТ-3-1 |
Qt_2_3 |
5.7.7.10 |
4F835C3A |
CRC32 |
Идентификация ПО осуществляется проверкой соответствия серийных номеров аппаратной части программного обеспечения и программного обеспечения, установленного на персональный компьютер, при включении прибора.
Метрологически значимая часть ПО размещается в энергонезависимой памяти аппаратной части тестера, запись которой осуществляется в процессе производства. Доступ к электронным компонентам тестера исключён конструкцией аппаратной части тестера.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаВсего листов 6 Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Тестер оптический ОТ-3-1. Руководство по эксплуатации», п.7 «Подготовка тестера ОТ-3-1 к работе» и п.8.6 «Измерение оптической мощности».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам оптическим ОТ-3-1ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление деятельности при поверке (в составе поверочной установки) ваттметров средней мощности оптического излучения, источников оптического излучения, оптических аттенюаторов для волоконно-оптических систем передачи на длинах волн калибровки.
Поверка
Поверкаосуществляется по документу: «Тестер оптический ОТ-3-1. Методика поверки» № 12-2011, утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» в июне 2011г.
Основные средства поверки:
Государственный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем передачи информации ГЭТ 170-2006.
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»(ЗАО «Институт информационных технологий»).
Адрес: Республика Беларусь, 220030, г. Минск, ул. Октябрьская д.19, корп.5, оф. 306
Тел/факс: + 375 17 227-12-33, + 375 17 227-13-48, + 375 17 227-23-52.
E-mail: support@beliit.com , www.beliit.com .
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vmiofi@yniiofi.ru
Принцип действия тестера оптического при передаче единицы средней мощности рабочим средствам измерений в волоконно-оптических системах передачи основан на сличении показаний фотоэлектрического измерителя мощности тестера и рабочего средства измерений средней мощности на фиксированных длинах волн излучения блока оптических излучателей тестера - длинах волн калибровки.
Тестер оптический ОТ-3-1 модификации ОТ-3-1/4-1-1 содержит следующие основные блоки:
-
• блок оптических излучателей на основе лазерных диодов с выводом излучения через оптическое волокно с оптическим разъемом FC. Блок предназначен для формирования постоянных уровней оптической мощности с длинами волн 1310, 1490, 1550 и 1625 нм. В блок также встроен волоконно-оптический аттенюатор для ослабления оптического излучения;
-
• оптоэлектронный преобразователь ОЭП-2 - фотоэлектрический измеритель мощности тестера на основе In-Ga-As-фотодиода, предназначенный для измерений оптической мощности источников с волоконно-оптическим выходом;
-
• блок питания, обеспечивающий требуемые напряжения питания блоков тестера.
Тестер оптический ОТ-3-1 модификации ОТ-3-1/3-1-1 содержит такие же основные блоки, но в блоке оптических излучателей используются лазеры с длинами волн 1310, 1490 и 1550 нм.
Принцип действия измерителя мощности тестера основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения выполнен на полупроводниковых лазерах.
Управление работой тестера осуществляется с помощью персонального компьютера (ПК), подключаемого к блоку излучателей. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером.
Конструктивно блоки тестера выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбируются два левых задних и два правых передних винта крепления передней и задней панели прибора. Винты расположены по углам корпуса и закрыты пластмассовыми крышками. В преобразователе ОЭП-2 пломбы устанавливаются на передний и задний левые винты, если смотреть со стороны разъемов и наклейка вверху.
А
Б
Г
номер
Место для знака утверждения типа Название и модификация прибора
\х X X х X
ТЕСТЕР ОПТИЧЕСКИЙ
ОТ 3 1/4 11
х."’ Места пломбирования блоков тестера
В
Д

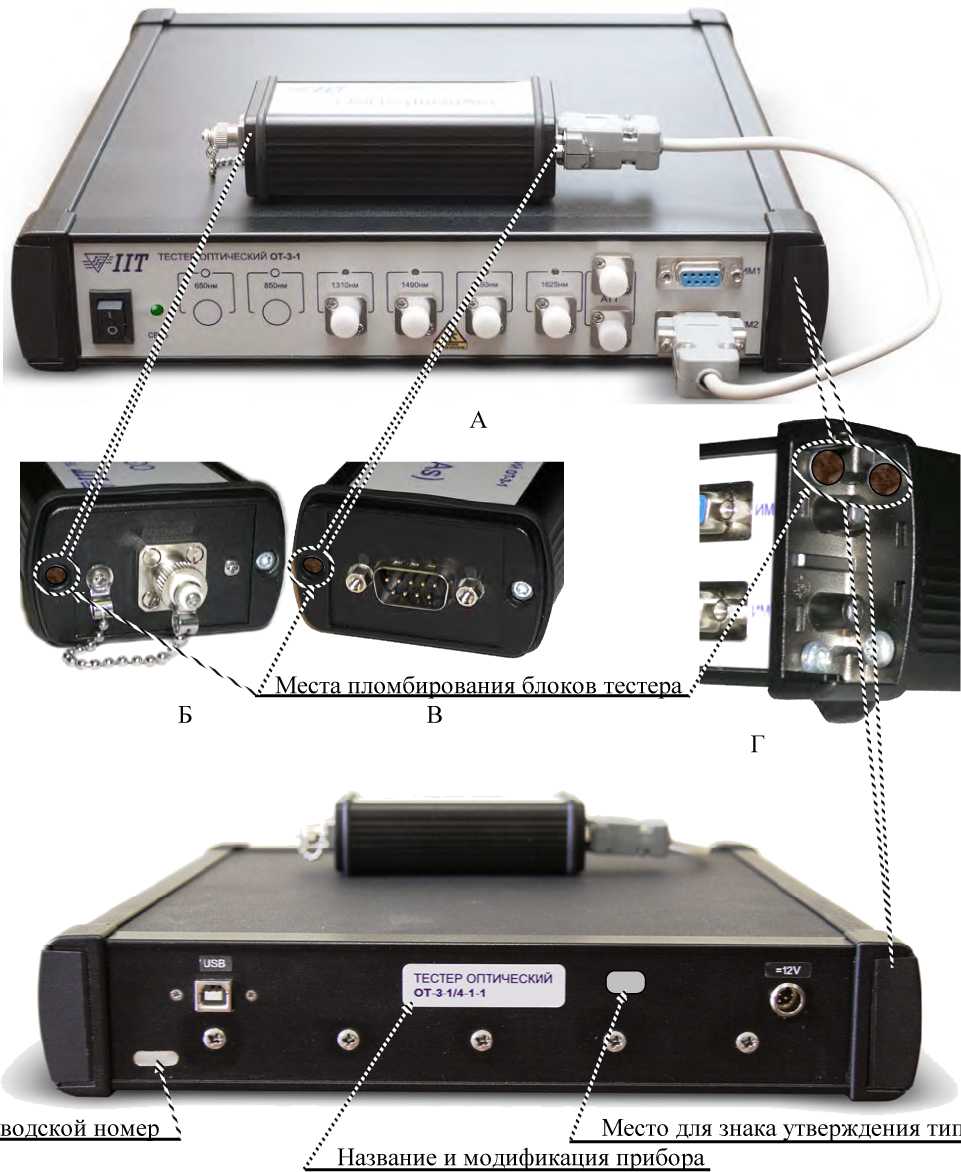

Рисунок 1 - Общий вид тестера, места пломбирования и маркировки
А - блок оптических излучателей, вид спереди, Б - место пломбирования передней панели преобразователя ОЭП-2, В - место пломбирования задней панели преобразователя ОЭП-2, Г - места пломбирования корпуса тестера, Г - блок оптических излучателей, вид сзади.
Всего листов 6
Таблица 3
Наименование |
Количество, шт. |
Примечание |
Тестер оптический ОТ-3-1 |
1 | |
Оптоэлектронный преобразователь ОЭП-2 (InGaAs) |
1 | |
Оптический кабель соединительный ОМ |
2 |
FC/UPC - FC/UPC |
Оптический кабель соединительный ММ |
1 |
FC/PC - FC/PC |
Адаптер для оптического разъема типа FC |
2 | |
Адаптер для оптического разъема типа ST |
2 | |
Адаптер для оптического разъема типа SC |
2 | |
Блок питания |
1 | |
Кабель соединительный |
1 |
для соединения ОЭП-2 с тестером ОТ-3-1 |
Кабель интерфейсный USB-А - USB-В |
1 |
для соединения тестера ОТ-3-1 с ПК |
Диск с программным обеспечением |
1 | |
Руководство по эксплуатации. Тестер оптический ОТ-3-1 Методика поверки. Тестер оптический ОТ-3- 1 |
1 1 | |
Упаковочная сумка |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики |
Длины волн калибровки (длины волн источников), нм:
|
1310 ± 5 1490±5 1550 ± 5 1625±5 1310±5 |
Наименование характеристики |
Значение характеристики |
1490±5 1550±5 | |
Мощность излучения источников, мВт, не менее, на длинах волн: | |
- 1310 нм |
10 |
- 1490 нм |
2 |
- 1550 нм |
5 |
- 1625 нм* |
3 |
Нестабильность уровня мощности излучения источников за 15 мин, дБ, не более, на длинах волн калибровки |
0,005 |
Рабочие спектральные диапазоны, нм |
780 - 920 1240 - 1390 1480 - 1630 |
Диапазон измерений оптической мощности, Вт: - на длине волны 650 нм |
Ы0-5 - Ы0-3 |
- в диапазоне длин волн 780 - 920 нм |
Ы0-9 - 2П0-3 |
- в диапазонах длин волн 1240 - 1390 нм и 1480 - 1630 нм |
1-10'11 - Ы0-2 |
Пределы допускаемой относительной погрешности измерений оптической мощности на длинах волн калибровки, %: - в диапазоне 1-10-10 - 1-10-2 Вт |
±3 |
- в диапазоне 1-10’11 - 1-10-10 Вт |
±4 |
Пределы допускаемой относительной погрешности измерений относительных уровней оптической мощности, %: | |
|
±0,8 |
нм:
|
±0,8 ±1,2 |
Пределы допускаемой относительной погрешности измерений оптической мощности в рабочих спектральных диапазонах, % |
±5 |
Габаритные размеры тестера (Д*Ш*В), мм, не более |
292x250x56 |
Масса тестера, кг, не более |
3 |
Потребляемая электрическая мощность, Вт, не более |
15 |
* - в модификации ОТ-3-1/3-1-1 не используется. |
Электропитание тестера осуществляется через блок питания от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц через внешний блок питания, входящий в комплект поставки.
Рабочие условия эксплуатации тестера:
-
• температура окружающей среды, °С.............................................от 10 до 30
-
• относительная влажность воздуха при 20 оС, %, не более................................80
-
• атмосферное давление, кПа.................................................от 84 до 106,7
