Номер по Госреестру СИ: 62300-15
62300-15 Тестеры оптические
(IIT-LTS)
Назначение средства измерений:
Тестеры оптические IIT-LTS (далее - прибор IIT-LTS) предназначены для измерения оптической мощности, затухания и обратных потерь в оптических волокнах, волоконное оптических компонентах, их соединениях, а также для генерации непрерывного стабилизированного излучения и видимого света.
Внешний вид.
Тестеры оптические
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей является встроенным и реализовано в контроллере, который размещен в корпусе прибора IIT-LTS.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует высокому уровню согласно Р 50.2.077-2014. Конструкция прибора IIT-LTS исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FX50 |
Номер версии (идентификационный номер) ПО |
3.29 |
Цифровой идентификатор ПО |
A7CF |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на заднюю панель прибора IIT-LTS, а также на титульный лист руководства по эксплуатации типографским способом.
Лист № 7 Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Тестеры оптические IIT-LTS. Руководство по эксплуатации ИИТ.421711.037 РЭ» раздел 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим IIT-LTS
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
2 ТУ BY 100003325.016-2014 "Тестеры оптические IIT-LTS. Технические условия".
-
3 МРБ МП.2462-2014 " Тестеры оптические IIT-LTS. Методика поверки".
Поверка
Поверкаосуществляется в соответствии с документом МРБ МП.2462-2014 «Система обеспечения единства измерений Республики Беларусь. Тестеры оптические IIT-LTS. Методика поверки», утвержденным БелГИМ 24.12.2014
Средства поверки:
-
1 Рабочие эталоны единицы средней мощности оптического излучения в волоконнооптических системах передачи «РЭСМ-ВС» № Госреестра 60570-15.
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения, Вт: 10-10 - 10-2
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, %:
-
- в диапазоне от 10-10 до 2 • 10-3 Вт включительно: ± 2,5
-
- в диапазоне от 2 • 10-3 до 10-2 Вт включительно: ± 3,5
Пределы допускаемой относительной погрешности измерений относительных уровней мощности, %, при значениях мощности:
-
- в диапазоне от 10-10 до 2 • 10-3 Вт включительно: ± 1,2
-
- в диапазоне от 10-5 до 10-4 Вт включительно: ± 0,5
-
2 Рабочие эталоны обратных потерь в волоконно-оптических системах передачи информации «РЭОП» № Госреестра 52363-13.
Основные метрологические характеристики:
Диапазон измерений обратных потерь, дБ: 5 - 50
Значения обратных потерь, дБ, для:
меры обратных потерь 1310 нм:
канал 1: 5 ± 3
канал 2: 25 ± 5
канал 3: 35 ± 5
канал 4: 45 ± 5
меры обратных потерь 1550 нм:
канал 1: 5 ± 3
канал 2: 25 ± 5
канал 3: 35 ± 5
канал 4: 45 ± 5
калибровочной меры: 15 ± 3
Предел допускаемой абсолютной погрешности измерений обратных потерь, дБ: 0,5
Изготовитель
Закрытое акционерное общество «Институт информационных технологий»
(ЗАО «ИИТ»), Республика Беларусь
220030, г. Минск, ул. Октябрьская, д. 19, корп. 5, офис 306 Тел./факс: (+375 017) 327-12-33, 327-13-48, 327-23-52
E-mail: info@beliit.com
http://www.beliit.com
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-56-33, факс: 437-31-47.
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип работы измерителя мощности прибора IIT-LTS основан на преобразовании оптического сигнала в электрический с помощью фотодиода.
Принцип работы источника оптического излучения прибора IIT-LTS основан на преобразовании электрического сигнала в оптический с помощью лазерного диода.
Принцип работы измерителя обратных потерь основан на измерении рассеянного назад и отраженного оптического сигнала.
Для измерения оптической мощности в приборе IIT-LTS в качестве оптоэлектронного преобразователя используется InGaAs pin-фотодиод. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, и измеренное значение оптической мощности выводится на экран.
Приборы IIT-LTS выпускаются в исполнениях и модификациях, указанных в
таблице 1. Таблица 1
Название исполнения |
Обозначение исполнения |
Обозначение модификации |
Тестер оптический |
IIT-LTS |
IIT-LTS-PMx-LSyy IIT-LTS-PMx-ORL-LSyy IIT-LTS-PMx-ORL-LSyy-PM3 |
Измеритель оптической мощности |
IIT-LTS PM |
IIT-LTS-PM1 IIT-LTS-PM2 |
Источник оптического излучения |
IIT-LTS LS |
IIT-LTS-LS15 IIT-LTS-LS14 IIT-LTS-LS16 IIT-LTS-LS85 |
Измеритель обратных потерь |
IIT-LTS ORL |
IIT-LTS-ORL-LS15-PM3 IIT-LTS-ORL-LS15 IIT-LTS-ORL-LS14-PM3 IIT-LTS-ORL-LS14 IIT-LTS-ORL-LS16-PM3 IIT-LTS-ORL-LS16 |
Примечания
|
B модификации РМ1 измерителя оптической мощности падающее излучение попадает непосредственно на фотодиод.
B модификации PM2 измерителя оптической мощности фотодиод имеет ослабляющий фильтр, что позволяет увеличить максимальное значение измеряемой мощности.
В модификациях РМ1 и РМ2 измерителя оптической мощности фотодиод встроен в оптический разъем, расположенный на верхней панели прибора IIT-LTS.
B модификации РМЗ измерителя оптической мощности, которая является частью измерителя обратных потерь, принимаемое излучение попадает на фотодиод через оптический разветвитель.
В качестве источников излучения используются лазерные диоды, мощность каждого из которых стабилизирована с помощью фотодиода обратной связи. Источник излучения имеет два режима работы: непрерывный и с модуляцией мощности импульсным сигналом с частотами 270, 1000 и 2000 Гц. Любая модификация прибора IIT-LTS может дополнительно содержать источник видимого излучения VFL.
Измеритель оптической мощности прибора IIT-LTS имеет режим автоматического определения длины волны источника оптического излучения прибора IIT-LTS.
B измерителе обратных потерь прибора IIT-LTS излучение, генерируемое одним из лазеров прибора, через оптический разветвитель вводится в измеряемое OB или волоконнооптическое устройство. Рассеянное назад и отраженное излучениё через другое плечо разветвителя: подается на измеритель оптической мощности. Уровень принятой мощности сравнивается с калибровочными значениями, записанными в памяти прибора IIT-LTS, и на экране отображается рассчитанное значение обратных потерь.
Измеритель обратных потерь всегда выполняет функции источника оптического излучения. Кроме того, в нем в качестве опции может быть реализован режим измерителя оптической мощности модификации РМЗ.
Выходной разъем измерителя обратных потерь имеет тип **/АРС.
Прибор IIT-LTS позволяет хранить до 4096 результатов измерений.
Прибор IIT-LTS имеет режимы установки и даты, времени автоматического отключения, включения звукового сигнала при нажатии кнопок.
В корпусе прибора IIT-LTS расположены:
-
- источник оптического излучения;
-
- измеритель оптической мощности;
-
- измеритель обратных потерь;
-
- источник видимого излучения;
-
- импульсный преобразователь: напряжения;
-
- электронные узлы для управления процессом и хранения информации;
-
- аккумуляторная батарея.
На передней панели прибора IIT-LTS расположены:
-
- монохромный экран для отображения информации;
-
- кнопки управления.

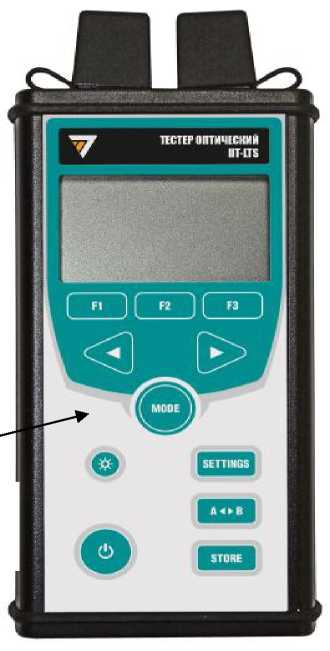

Внешний вид прибора IIT-LTS и место нанесения знака поверки указано на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки
SETTINGS
Рисунок 1 - Внешний вид оптического тестера IIT-LTS
Прибор IIT-LTS может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон (OB) и волоконно-оптических компонентов:
- измерителя оптической мощности;
- источника оптического излучения;
- измерителя обратных потерь ;
- источника видимого излучения.
Приборы IIT-LTS могут использоваться при производстве OB и оптических кабелей связи, а также при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).
Приборы IIT-LTS могут работать в лабораторных и полевых условиях.
Таблица 6
Наименование |
Количество |
Тестер оптический IIT-LTS * |
1 |
Зарядное устройство |
1 |
Сменные адаптеры к измерителю оптической мощности: | |
-универсальный |
1 |
-для оптического разъема типа FC * |
1 |
- для оптического разъема типа ST * |
1 |
- для оптического разъема типа SC * |
1 |
- для оптического разъема типа LC * |
1 |
Сменные адаптеры типа FC, SC, LC, ST, к источнику оптического излучения * |
1 |
Кабель интерфейсный USB-A - miniUSB-B |
1 |
Аккумуляторная батарея |
1 |
Кабель оптический калибровочный ** |
1 |
Компакт-диск с программным обеспечением |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
У паковочная сумка |
1 |
* - указывается при заказе
** - с измерителем обратных потерь
Метрологические характеристики приборов IIT-LTS приведены в таблицах 3-5. Таблица 3
Наименование характеристики |
Модификация измерителя мощности | ||
РМ1 |
РМ2 |
РМ3 | |
Диапазон измерений мощности, дБм, на длинах волн калибровки (градуировки): - 650 нм |
от минус 30 до плюс 3 (от 1 мкВт до 2 мВт) |
- |
- |
- 850 нм |
от минус 60 до плюс 3 (от 1 нВт до 2 мВт) |
от минус 40 до плюс 3 (от 100 нВт до 2 мВт) |
- |
-1310 нм, 1490 нм, 1550 нм, 1625 нм |
от минус70 до плюс 7 (от 100 пВт до 5 мВт) |
от минус 50 до плюс 10 (от 10 нВт до 10 мВт) |
от минус 70 до плюс 3 (от 100 пВт до 2 мВт) |
Диапазон показаний мощности, дБм, на длинах волн калибровки (градуировки): - 650 нм |
- |
- |
- |
- 850 нм |
- |
от минус 40 до плюс 23 (от 100 нВт до 200 мВт) |
- |
-1310 нм, 1490 нм, 1550 нм, 1625 нм |
от минус 50 до плюс 27 (от 10 нВт до 500 мВт) | ||
Пределы допускаемой относительной погрешности измерения оптической мощности, на длинах волн калибровки (градуировки): - 650 нм |
±12 % (±0,49 дБ) | ||
- 850 нм |
±8 % (±0,33 дБ) |
±8 % (±0,33 дБ) |
- |
-1310 нм, 1490 нм, 1550 нм, 1625 нм |
±5 % (±0,22 дБ) |
±5 % (±0,22 дБ) |
±12 % (±0,49 дБ) |
Продолжение таблицы 3
Пределы допускаемой относительной погрешности измерения относительных уровней оптической мощности, на длинах волн калибровки (градуировки): - 650 нм |
±6 % (±0,25 дБ) | ||
- 850 нм |
±4 % (±0,17 дБ) |
±4 % (±0,17 дБ) |
- |
-1310 нм, 1490 нм, 1550 нм, 1625 нм |
±2,5 % (±0,11 дБ) |
±2,5 % (±0,11 дБ) |
±2,5 % (±0,11 дБ) |
Диапазон измерения обратных потерь, дБ |
от минус 65 до минус 14 | ||
Пределы допускаемой абсолютной погрешности измерения обратных потерь, дБ, в диапазоне: - от минус 50 до минус 14 дБ |
±0,5 | ||
- от минус 65 до минус 50 дБ |
±1 |
Таблица 4
Наименование характеристики |
Модификация источника оптического излучения | ||||
LS15 |
LS14 |
LS16 |
LS85 |
Источник видимого излучения | |
Длина волны, нм |
1310±20и 1550±20 |
1310±20, 1490±10 и 1550±20 |
1310±20, 1550±20 и 1625±20 |
850±20 и 1300±20 |
650 ± 20 |
Тип ОВ |
одномодовый |
многомодовый |
одномодовый | ||
Уровень мощности излучения, дБм, не менее |
-4 | ||||
Мощность излучения, мВт |
- |
от 0,9 до 5,0 | |||
Нестабильность уровня мощности за 15 минут, дБ, не более |
0,03 |
0,05 |
Продолжение таблицы 3
Частота модуляции в импульсном режиме излучения, кГц |
0,27 ± 5 %, 1 ± 5 %, 2 ± 5 % | |
Максимальное допускаемое затухание между источником оптического излучения и измерителем оптической мощности в режиме автоматического определения длины волны, дБ, не менее |
35 |
Таблица 5
Наименование характеристики |
Значение характеристики |
Г абаритные размеры, мм, не более |
188 х 86 х 35 |
Масса прибора, кг |
0,4 |
Условия эксплуатации:
|
от минус 10 до плюс 50 90 от 70 до 106,7 (от 537 до 800) |
Условия транспортирования:
|
от минус 25 до плюс 55 95 от 70 до 106,7 (от 537 до 800) 80-120 30 1 |
Средняя наработка на отказ, ч, не менее |
5П03 |
Средний срок службы, лет, не менее |
10 |
