Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.

Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал изменяющийся пропорционально массе груза;

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством установки по уровню (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1);

• -  совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

• -  цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно весы оснащены следующими функциями:

• -  устройством автоматической юстировки «iso-CAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где

X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: F (225D-1ORU, 215D-1ORU, 125-1ORU, 125D-1ORU, 65-1ORU, 35-1ORU); G (324-1ORU); H (26-1ORU); I (1103-1ORU).

X2 - модификация, связанная с количеством режимов работы, не связанных со взвешиванием (коммерческие названия: Secura, Quintix).

Режимы работы, не связанные со взвешиванием (прикладные программы меню для Secura, Quintix): суммирование компонентов, статистика, пересчет, смешивание, расчет плотности, процентное взвешивание, взвешивание подвижных объектов, контрольное взвешивание, максимальное значение, подсчет штук. Режимы работы, не связанные со взвешиванием (прикладные программы меню только для Secura): индивидуальная маркировка (для Secura), определение минимального веса образца SQmin (для Secura).

X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (26-1( RU, 225D-1( RU, 215D-1( RU, 125-1( RU, 125D-1( RU, 65-1( RU, 35-1( RU, 3241( RU, 1103-1ORU).

Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.

Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.

Общий вид весов представлен на рисунках 1а - 1в.

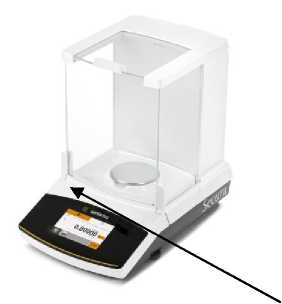

Рисунок 1а - Весы: SQP-H SECURA 26-1ORU, SQP-F SECURA 225D-1ОRU, SQP-F SECURA 125-1ORU, SQP-G SECURA 324-1ORU

клеймо

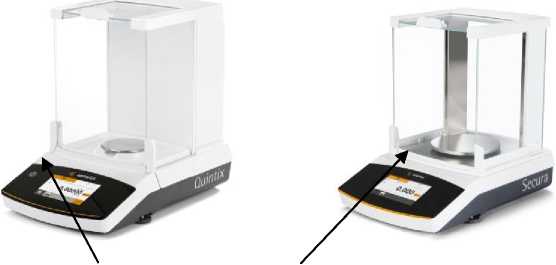

Рисунок 1 б - Весы:           Рисунок 1 в - Весы:

SQP-F QUINTIX 215D-1ORL,   SQP-I SECURA 1103-1ORU

SQP-F QUINTIX 125D-1ORU,

SQP-F QUINTIX 65-1ORU,

SQP-F QUINTIX 35-1ORU.

Идентификационные маркировки и защитные пломбы

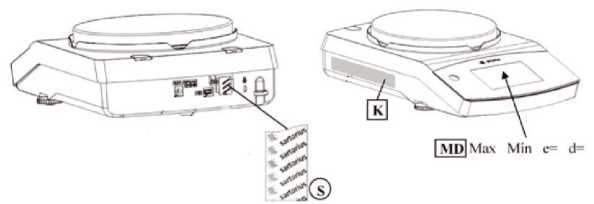

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.

Вид сзади

Рисунок 2 Идентификационные маркировки и защитные пломбы

На рисунке 2 использованы следующие обозначения:

S - защитная пломба

MD -метрологические характеристики Min, Max, e, и d

К наклейка с обозначением модели весов и метрологических характеристик:

Sartorius Lab Instruments GmbH & Co. KG Goettingen, Germany

SQP-F

SECURA125- 1ORU

0012345678

012-09—014 +17“C./.+27*C + 10^eG./. + 30°C iso-CAL

Ш

Made in Germany

Max l20g Min 10mg e= 1mg d = OOfmg

Таблица 5 - Комплектность

Обозначение модели весов складывается из позиций: SQP-X1 X2 X3, где

X1 - модификация, связанная с техническими характеристиками взвешивающего модуля: F (225D-1ORU, 215D-1ORU, 125-1ORU, 125D-1ORU, 65-1ORU, 35-1ORU); G (324-1ORU); H (26-1ORU); I (1103-1ORU).

X2 - модификация, связанная с количеством режимов работы, не связанных со взвешиванием (коммерческие названия: Secura, Quintix).

Режимы работы, не связанные со взвешиванием (прикладные программы меню для Secura, Quintix): суммирование компонентов, статистика, пересчет, смешивание, расчет плотности, процентное взвешивание, взвешивание подвижных объектов, контрольное взвешивание, максимальное значение, подсчет штук. Режимы работы, не связанные со взвешиванием (прикладные программы меню только для Secura): индивидуальная маркировка (для Secura), определение минимального веса образца SQmin (для Secura).

X3 - модификация, связанная с метрологическими характеристиками взвешивающего модуля (26-1( RU, 225D-1( RU, 215D-1( RU, 125-1( RU, 125D-1( RU, 65-1( RU, 35-1( RU, 3241( RU, 1103-1ORU).

Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.

Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.

Общий вид весов представлен на рисунках 1а - 1в.

Рисунок 1а - Весы: SQP-H SECURA 26-1ORU, SQP-F SECURA 225D-1ОRU, SQP-F SECURA 125-1ORU, SQP-G SECURA 324-1ORU

клеймо

Рисунок 1 б - Весы:           Рисунок 1 в - Весы:

SQP-F QUINTIX 215D-1ORL,   SQP-I SECURA 1103-1ORU

SQP-F QUINTIX 125D-1ORU,

SQP-F QUINTIX 65-1ORU,

SQP-F QUINTIX 35-1ORU.

Идентификационные маркировки и защитные пломбы

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.

Вид сзади

Рисунок 2 Идентификационные маркировки и защитные пломбы

На рисунке 2 использованы следующие обозначения:

S - защитная пломба

MD -метрологические характеристики Min, Max, e, и d

К наклейка с обозначением модели весов и метрологических характеристик:

Sartorius Lab Instruments GmbH & Co. KG Goettingen, Germany

SQP-F

SECURA125- 1ORU

0012345678

012-09—014 +17“C./.+27*C + 10^eG./. + 30°C iso-CAL

Ш

Made in Germany

Max l20g Min 10mg e= 1mg d = OOfmg

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Пр имечания:

Модификации идентификационного наименования ПО связана с модификациями взвешивающего модуля (F - для 225D-1ОRU, 215D-1ОRU, 125-1ОRU, 125D-1ОRU, 651 ()RU, 35-1 C)RU, G- для 324-1ОИЬ, H- для 26-1ОИЬ. I- для 1103-1QRU);

ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками на рисунке 1 а- 1 в. если позволяют условия эксплуатации.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технически характеристики

Таблица 4 - Температуры эксплуатации весов (3.9.2.2 ГОСТ OIML R 76-1-2011)
