Номер по Госреестру СИ: 79348-20
79348-20 Весы неавтоматического действия
(MCA, MCE)
Назначение средства измерений:
Весы неавтоматического действия MCA, MCE (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Внешний вид.
Весы неавтоматического действия
Рисунок № 7
Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 10
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), состоящее из двух модулей (ПО взвешивающего модуля и ПО модуля терминала), имеющих одинаковые версии ПО. ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО для чего: открыть «Меню», выбрать «Информация о приборе», выбрать «Версия».
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для весов | |
MCA |
MCE | |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) ПО1' |
09-03-xx.yy.zz2) |
09-05-xx.yy.zz2) |
Другие идентификационные признаки (ID) |
CN: b236; CN: 000D; CN: 76B3 |
CN: 410E; CN: ACE9; CN: FE13 |
1 ’Номер версии (идентификационный номер) ПО не ниже указанного 2)x, y, z могут принимать значения от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится на табличку с характеристиками на корпусе весов и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах «Концепция управления», «Установка», «Ввод в эксплуатацию», «Системные настройки», «Управление» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия МСА, МСЕГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия
Изготовитель
Sartorius Lab Instruments GmbH & Co.KG, Германия Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany Телефон (факс): +49 (551)3080, +49 (551)3083289Web-сайт: www.sartorius.com
E-mail: info.mechatronics@sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01 Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Весы с d < 10 мкг имеют отдельный электронный блок. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы комплектуются одной из модификаций модуля терминала:
-
- терминал YAC01МCE, оснащенный ЖК-дисплеем с сенсорным экраном, для весов серии МСЕ;
-
- терминал YAC01MCA, оснащенный TFT-LCD дисплеем с сенсорным экраном, для весов серии МСА.
Взвешивающие модули выпускаются в 44 модификациях, отличающихся метрологическими и техническими характеристиками; подробно модификации описаны в таблицах 2 - 10.
Весы оснащены следующими вариантами витрин:
-
- М - стеклянная открываемая автоматически (для весов с d < 0,005 мг);
-
- F - из нержавеющей стали для взвешивания фильтров (для весов с d < 0,005 мг);
-
- I - стеклянная открываемая автоматически, со встроенным ионизатором (для весов с 0,01 мг < d < 1 мг);
-
- A - стеклянная открываемая автоматически (для весов с 0,01 мг < d < 1 мг);
-
- U - стеклянная открываемая вручную (для весов с 0,01 мг < d < 1 мг);
-
- E - стеклянная открываемая вручную (для весов с 1 мг < d < 10 мг);
-
- R - из нержавеющей стали (для весов с 1 мг < d < 10 мг);
- 0 - без ветрозащитной витрины (для весов с d > 10 мг).
Обозначение модификации весов в виде X1X2-2ОRU-Xз складывается из позиций X1, X2 и X3, где:
-
- X1 - краткое обозначение модификация модуля терминала (MCA или MCE);
-
- X2 - модификация взвешивающего модуля;
-
- X3 - модификация исполнения витрины.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);
-
- устройством установки по уровню (Т.2.7.1);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- автоматическим устройством установки нуля (Т.2.7.2.3);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (Т.2.7.3);
-
- полуавтоматическим устройством тарирования (Т.2.7.4):
-
- автоматическим устройством тарирования (Т.2.7.4):
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- устройством взвешивания тары (Т.2.7.4.2);
-
- устройством предварительного задания значения массы тары (Т.2.7.5);
-
- устройством автоматической юстировки «isoCAL» (4.1.2.5);
-
- устройством полуавтоматической юстировки (4.1.2.5);
-
- грубым показывающим устройством (4.2.4);
-
- возможностью вывода на печать (4.4.5);
-
- совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);
-
- контролем возможных промахов (5.2);
-
- интерфейсами передачи данных: USB, RS 232С, Ethernet, CAN-Bus (5.3.6);
-
- устройством хранения данных (5.5.3).
Общий вид модулей терминала и весов представлен на рисунках 1 - 10.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольными этикетками изготовителя. Схема пломбирования приведена на рисунке 11. Обозначение места нанесения знака поверки указано на рисунке 12.

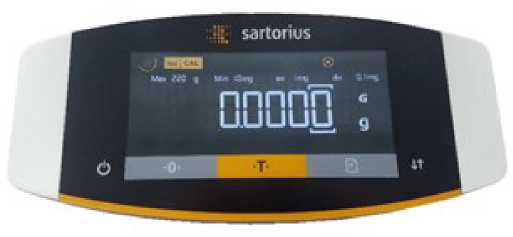

Рисунок 1 - Общий вид модуля терминала YAC01MCE

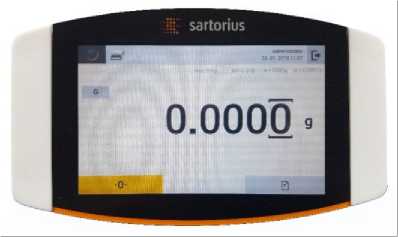

Рисунок 2 - Общий вид модуля терминала YAC01MCA

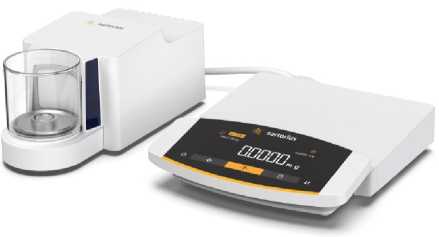

Рисунок 3 - Общий вид весов с d < 0,005 мг и витриной М

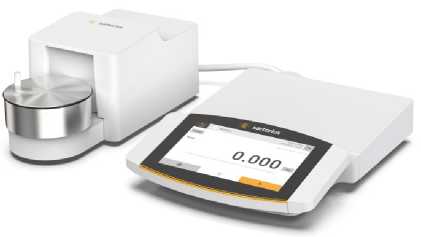

Рисунок 4 - Общий вид весов с d < 0,005 мг и витриной F

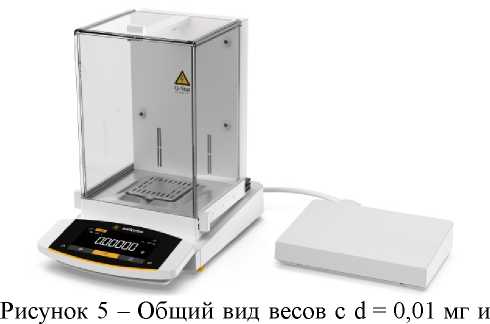

Рисунок 6 - Общий вид весов с 0,1 мг < d < 1 мг

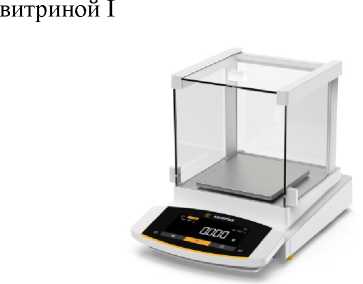

Рисунок 7 - Общий вид весов с d = 1 мг и витриной E
и витриной A

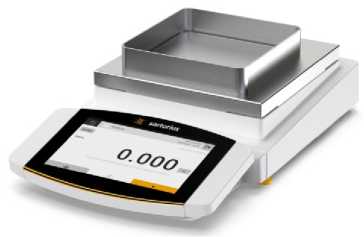

Рисунок 8 - Общий вид весов с d = 1 мг и витриной R

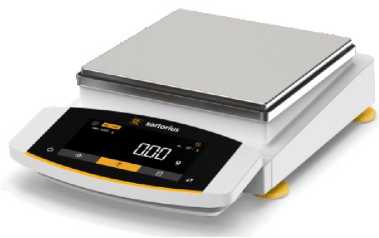

Рисунок 10 - Общий вид весов с
0,1 г < d < 1 г и грузоприемной платформой длиной 300 и шириной 400 мм

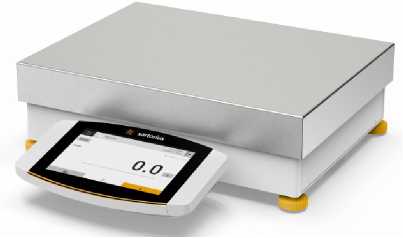

Рисунок 9 - Общий вид весов с
10 мг < d < 100 мг и грузоприемной платформой длиной 206 и шириной 206 мм
Схема пломбирования контрольными этикетками

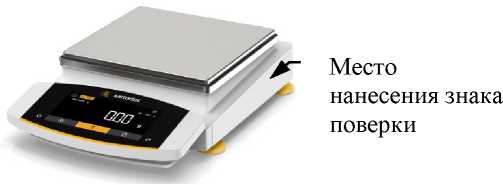

Рисунок 12 - Обозначение места нанесения знака поверки

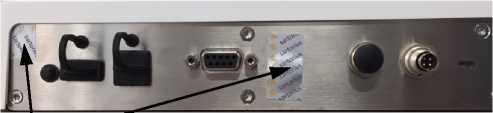

Рисунок 11 - Схема пломбирования весов от несанкционированного доступа
Sartorius Lab Instruments GmbH & Co. KG. 37070 Gottingen, Germany
Cubis ®
MCA225S-2ORU-A
&N 1234567890
15V~ 12W(max.)
Made in Gennany
Рисунок 13 - Пример маркировки весов
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
2.7S-2ORU |
10.6S-2ORU |
6.6S-2ORU |
3.6P-2ORU |
225S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
Максимальная нагрузка (Мах), г |
2,1 |
10,1 |
6,1 |
1,1/2,1/3,1 |
220 |
Минимальная нагрузка (Мт), мг |
0,01 |
0,1 |
0,1 |
0,1 |
1 |
Действительная цена деления (d), мг |
0,0001 |
0,001 |
0,001 |
0,001/0,002/0,005 |
0,01 |
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
1 |
Число поверочных интервалов (n) |
2100 |
10100 |
6100 |
3100 |
220000 |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 0,01 мг до 2,1 г включ. |
±0,5 | ||||
от 0,1 мг до 10,1 г включ. |
- |
±0,5 |
- |
- |
- |
от 0,1 мг до 6,1 г включ. |
- |
- |
±0,5 |
- |
- |
от 0,1 мг до 3,1 г включ. |
- |
- |
- |
±0,5 |
- |
от 1 мг до 50 г включ. |
- |
- |
- |
- |
±0,5 |
св. 50 г до 200 г включ. |
- |
- |
- |
- |
±1,0 |
св. 200 г до 220 г включ. |
- |
- |
- |
- |
±1,5 |
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего |
0,00025 |
0,001 |
0,001 |
0,005 |
до 11 г - 0,015 |
квадратического отклонения (СКО), мг, не более |
свыше 11 г - 0,025 | ||||
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
нуля | |||||
Диапазон установки на нуль (суммарный) |
ПТ 0 пп 4 °/п Мя\' | ||||
устройств установки нуля и слежения за нулем |
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
225P-2ORU |
125S-2ORU |
125P-2ORU |
524S-2ORU |
524P-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
Максимальная нагрузка (Мах), г |
60/120/220 |
120 |
60/120 |
520 |
120/240/520 |
Минимальная нагрузка (Мт), мг |
1 |
1 |
1 |
10 |
10 |
Действительная цена деления (d), мг |
0,01/0,02/0,05 |
0,01 |
0,01/0,1 |
0,1 |
0,1/0,2/0,5 |
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
1 |
Число поверочных интервалов (n) |
220000 |
120000 |
120000 |
520000 |
520000 |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 1 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 220 г включ. от 1 мг до 50 г включ. св. 50 г до 120 г включ. от 10 мг до 50 г включ. св. 50 г до 200 г включ. св. 200 г до 520 г включ. |
±0,5 ±1,0 ±1,5 |
±0,5 ±1,0 |
±0,5 ±1,0 ±1,5 | ||
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
до 11 г - 0,015 свыше 11 г - 0,04 |
до 6 г - 0,015 свыше 6 г - 0,025 |
до 6 г - 0,015 свыше 6 г - 0,06 |
до 26 г - 0,08 свыше 26 г - 0,1 |
до 26 г - 0,08 свыше 26 г - 0,25 |
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
324S-2ORU |
324P-2ORU |
224S-2ORU |
124S-2ORU |
5203S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
Максимальная нагрузка (Мах), г |
320 |
80/160/320 |
220 |
120 |
5200 |
Минимальная нагрузка (Мт), мг |
10 |
10 |
10 |
10 |
100 |
Действительная цена деления (d), мг |
0,1 |
0,1/0,2/0,5 |
0,1 |
0,1 |
1 |
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
10 |
Число поверочных интервалов (n) |
320000 |
320000 |
220000 |
120000 |
520000 |
Пределы допускаемой погрешности весов (mpe) | |||||
при поверке, мг, в интервалах взвешивания: | |||||
от 10 мг до 50 г включ. |
±0,5 |
- |
- |
- | |
св. 50 г до 200 г включ. |
±1,0 |
- |
- |
- | |
св. 200 г до 320 г включ. |
±1,5 |
- |
- |
- | |
от 10 мг до 50 г включ. |
±0,5 |
- |
- | ||
св. 50 г до 200 г включ. |
±1,0 |
- |
- | ||
св. 200 г до 220 г включ. |
±1,5 |
- |
- | ||
от 10 мг до 50 г включ. |
- |
±0,5 |
- | ||
св. 50 г до 120 г включ. |
- |
±1,0 |
- | ||
от 100 мг до 500 г включ. |
- |
- |
±5 | ||
св. 500 г до 2000 г включ. |
- |
- |
±10 | ||
св. 2000 г до 5200 г включ. |
- |
- |
±15 | ||
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего |
0 1 |
0 25 |
0 07 |
0 1 |
1 |
квадратического отклонения (СКО), мг, не более | |||||
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
нуля | |||||
Диапазон установки на нуль (суммарный) |
от 0 до 4 % Мах | ||||
устройств установки нуля и слежения за нулем |
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||||
Модификация взвешивающего модуля |
5203P-2ORU |
3203S-2ORU |
2203S-2ORU |
2203P-2ORU |
1203S-2ORU | |
Класс точности по ГОСТ OIML R 76-1-2011 |
I | |||||
Максимальная нагрузка (Мах), г |
1200/2400/5200 |
3200 |
2200 |
1010/2200 |
1200 | |
Минимальная нагрузка (Мт), мг |
100 |
100 |
100 |
100 |
100 | |
Действительная цена деления (d), мг |
1/2/5 |
1 |
1 |
1/10 |
1 | |
Поверочный интервал весов, (e), мг |
10 |
10 |
10 |
10 |
10 | |
Число поверочных интервалов (n) |
520000 |
320000 |
220000 |
220000 |
120000 | |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 100 мг до 500 г включ. |
±5 | |||||
св. 500 г до 2000 г включ. |
±10 |
- |
- | |||
св. 2000 г до 5200 г включ. |
±15 |
- |
- | |||
от 100 мг до 500 г включ. |
- |
±5 |
- | |||
св. 500 г до 2000 г включ. |
- |
±10 |
- | |||
св. 2000 г до 3200 г включ. |
- |
±15 |
- | |||
от 100 мг до 500 г включ. |
- |
- |
±5 |
- | ||
св. 500 г до 2000 г включ. |
- |
- |
±10 |
- | ||
св. 2000 г до 2200 г включ. |
- |
- |
±15 |
- | ||
от 100 мг до 500 г включ. |
- |
- |
±5 | |||
св. 500 г до 1200 г включ. |
- |
- |
±10 | |||
Повторяемость (размах) показаний, не более |
|mPe| | |||||
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
2,5 |
1 |
1 |
5 |
0,7 | |
Диапазон устройства выборки массы тары, г |
от 0 до Max | |||||
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | |||||
нуля | ||||||
Диапазон установки на нуль (суммарный) |
от 0 до 4 % Мах | |||||
устройств установки нуля и слежения за нулем |
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||
Модификация взвешивающего модуля |
5202S-2ORU |
14202S-2ORU |
14202P-2ORU |
10202S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 | ||||
Максимальная нагрузка (Мах), г |
5200 |
14200 |
3500 / 7000 / 14200 |
10200 |
Минимальная нагрузка (Мт), мг |
1000 |
1000 |
1000 |
1000 |
Действительная цена деления (d), мг |
10 |
10 |
10/20/50 |
10 |
Поверочный интервал весов, (e), мг |
100 |
100 |
100 |
100 |
Число поверочных интервалов (n) |
52000 |
142000 |
142000 |
102000 |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 1000 мг до 5000 г включ. |
±50 | |||
св. 5000 г до 5200 г включ. |
±100 |
- | ||
от 1000 мг до 5000 г включ. |
- |
±50 |
- | |
св. 5000 г до 14200 г включ. |
- |
±100 |
- | |
от 1000 мг до 5000 г включ. |
- |
±50 | ||
св. 5000 г до 10200 г включ. |
- |
±100 | ||
Повторяемость (размах) показаний, не более |
|mPe| | |||
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
6 |
10 |
10 |
7 |
Диапазон устройства выборки массы тары, г |
от 0 до Max | |||
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | |||
нуля | ||||
Диапазон установки на нуль (суммарный) |
ПТ 0 пп 4 °/п Мя\' | |||
устройств установки нуля и слежения за нулем |
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
623S-2ORU |
623P-2ORU |
323S-2ORU |
6202S-2ORU |
8202S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
Максимальная нагрузка (Мах), г |
620 |
150 / 300 / 620 |
320 |
6200 |
8200 |
Минимальная нагрузка (Мт), мг |
20 |
20 |
20 |
500 |
500 |
Действительная цена деления (d), мг |
1 |
1/2/5 |
1 |
10 |
10 |
Поверочный интервал весов, (e), мг |
10 |
10 |
10 |
100 |
100 |
Число поверочных интервалов (n) |
62000 |
62000 |
32000 |
62000 |
82000 |
Пределы допускаемой погрешности весов (mpe) | |||||
при поверке, мг, в интервалах взвешивания: | |||||
от 20 мг до 50 г включ. |
±5 |
- |
- |
- | |
св. 50 г до 200 г включ. |
±10 |
- |
- |
- | |
св. 200 г до 620 г включ |
±15 |
- |
- |
- | |
от 20 мг до 50 г включ. |
±5 |
- |
- | ||
св. 50 г до 200 г включ. |
±10 |
- |
- | ||
св. 200 г до 320 г включ. |
±15 |
- |
- | ||
от 500 мг до 500 г включ. |
- |
±50 |
- | ||
св. 500 г до 2000 г включ. |
- |
±100 |
- | ||
св. 2000 г до 6200 г включ. |
- |
±150 |
- | ||
от 500 мг до 500 г включ. |
- |
- |
±50 | ||
св. 500 г до 2000 г включ. |
- |
- |
±100 | ||
св. 2000 г до 8200 г включ. |
- |
- |
±150 | ||
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего квадрати- |
0 7 |
2 5 |
0 7 |
7 |
7 |
ческого отклонения (СКО), мг, не более | |||||
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
нуля | |||||
Диапазон установки на нуль (суммарный) |
от 0 до 4 % Мах | ||||
устройств установки нуля и слежения за нулем |
Таблица 8 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
6202P-2ORU |
4202S-2ORU |
2202S-2ORU |
1202S-2ORU |
12201S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
Максимальная нагрузка (Мах), г |
1500/3000/6200 |
4200 |
2200 |
1200 |
12200 |
Минимальная нагрузка (Мт), мг |
500 |
500 |
500 |
500 |
5000 |
Действительная цена деления (d), мг |
10/20/50 |
10 |
10 |
10 |
100 |
Поверочный интервал весов, (e), мг |
100 |
100 |
100 |
100 |
1000 |
Число поверочных интервалов (n) |
62000 |
42000 |
22000 |
12000 |
12200 |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ. |
±50 | ||||
св. 500 г до 2000 г включ. |
±100 |
- |
- |
- |
- |
св. 2000 г до 6200 г включ. |
±150 |
- |
- |
- |
- |
от 500 мг до 500 г включ. |
- |
±50 |
- |
- |
- |
св. 500 г до 2000 г включ. |
- |
±100 |
- |
- |
- |
св. 2000 г до 4200 г включ. |
- |
±150 |
- |
- |
- |
от 500 мг до 500 г включ. |
- |
- |
±50 |
- | |
св. 500 г до 2000 г включ. |
- |
- |
±100 |
- |
- |
св. 2000 г до 2200 г включ. |
- |
- |
±150 |
- |
- |
от 500 мг до 500 г включ. |
- |
- |
- |
±50 |
- |
св. 500 г до 1200 г включ. |
- |
- |
- |
±100 |
- |
от 5 г до 5000 г включ. |
- |
- |
- |
- |
±500 |
св. 5000 г до 12200 г включ. |
- |
- |
- |
- |
±1000 |
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего квадратического отклонения (СКО), мг, не более |
40 |
7 |
7 |
7 |
50 |
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
нуля | |||||
Диапазон установки на нуль (суммарный) |
ПТ 0 пп 4 °/п Мя\' | ||||
устройств установки нуля и слежения за нулем |
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
8201S-2ORU |
5201S-2ORU |
70201S-2ORU |
50201S-2ORU |
36201S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
Максимальная нагрузка (Мах), г |
8200 |
5200 |
70200 |
50200 |
36200 |
Минимальная нагрузка (Мт), г |
5 |
5 |
5 |
5 |
5 |
Действительная цена деления (d), г |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
Поверочный интервал весов, (e), г |
1 |
1 |
1 |
1 |
1 |
Число поверочных интервалов (n) |
8200 |
5200 |
70200 |
50200 |
36200 |
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 5 г до 5000 г включ. |
±0,5 | ||||
св. 5000 г до 8200 г включ. |
±1,0 |
- |
- |
- |
- |
от 5 г до 5000 г включ. |
- |
±0,5 |
- |
- |
- |
св. 5000 г до 5200 г включ. |
- |
±1,0 |
- |
- |
- |
от 5 г до 5000 г включ. |
- |
- |
±0,5 |
- |
- |
св. 5000 г до 20000 г включ. |
- |
- |
±1,0 |
- |
- |
св. 20000 г до 70200 г включ. |
- |
- |
±1,5 |
- |
- |
от 5 г до 5000 г включ. |
- |
- |
- |
±0,5 |
- |
св. 5000 г до 20000 г включ. |
- |
- |
- |
±1,0 |
- |
св. 20000 г до 50200 г включ. |
- |
- |
- |
±1,5 |
- |
от 5 г до 5000 г включ. |
- |
- |
- |
- |
±0,5 |
св. 5000 г до 20000 г включ. |
- |
- |
- |
- |
±1,0 |
св. 20000 г до 36200 г включ. |
- |
- |
- |
- |
±1,5 |
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего квадратического отклонения (СКО), г, не более |
0,05 |
0,05 |
0,1 |
0,1 |
0,1 |
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Таблица 10 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
36201P-2ORU |
20201S-2ORU |
11201S-2ORU |
70200S-2ORU |
36200S-2ORU |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
Максимальная нагрузка (Мах), г |
10200 / 36200 |
20200 |
11200 |
70200 |
36200 |
Минимальная нагрузка (Мт), г |
5 |
5 |
5 |
50 |
50 |
Действительная цена деления (d), г |
0,1/1 |
0,1 |
0,1 |
1 |
1 |
Поверочный интервал весов, (e), г |
1 |
1 |
1 |
10 |
1 |
Число поверочных интервалов (n) |
36200 |
20200 |
11200 |
7200 |
36200 |
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 5 г до 5000 г включ. |
±0,5 | ||||
св. 5000 г до 20000 г включ. |
±1,0 |
- |
- |
- |
- |
св. 20000 г до 36200 г включ. |
±1,5 |
- |
- |
- |
- |
от 5 г до 5000 г включ. |
- |
±0,5 |
- |
- |
- |
св. 5000 г до 20000 г включ. |
- |
±1,0 |
- |
- |
- |
св. 20000 г до 20200 г включ. |
- |
±1,5 |
- |
- |
- |
от 5 г до 5000 г включ. |
- |
- |
±0,5 |
- |
- |
св. 5000 г до 11200 г включ. |
- |
- |
±1,0 |
- |
- |
от 50 г до 50 кг включ. |
- |
- |
- |
±5 |
- |
св. 50 кг до 70200 г включ. |
- |
- |
- |
±10 |
- |
от 50 г до 5000 г включ. |
- |
- |
- |
- |
±0,5 |
св. 5000 г до 20000 г включ. |
- |
- |
- |
- |
±1,0 |
св. 20000 г до 36200 г включ. |
- |
- |
- |
- |
±1,5 |
Повторяемость (размах) показаний, не более |
|mPe| | ||||
Предел допускаемого значения среднего квадратического отклонения (СКО), г, не более |
0,5 |
0,1 |
0,1 |
0,5 |
0,5 |
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Таблица 11 - Основные технически характеристики
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
Модификация взвешивающего модуля |
10.6S-2ORU |
225S-2ORU 225P-2ORU 125S-2ORU 125P-2ORU |
524S-2ORU 524P-2ORU 324S-2ORU 324P-2ORU 224S-2ORU |
5203S-2ORU 5203P-2ORU | |
2.7S-2ORU |
6.6S-2ORU |
3203S-2ORU | |||
3.6P-2ORU |
2203S-2ORU 2203P-2ORU | ||||
124S-2ORU | |||||
Время установления показаний, с, не более |
10 |
8 |
6 |
3 |
2 |
Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более |
20 |
30 |
85; 85 |
85; 85 |
140; 140 |
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С | |||||
с функцией isoCAL |
+10, +30 | ||||
без функции isoCAL |
+17, +27 | ||||
- относительная влажность воздуха, %, не более |
80 (без конденсации) | ||||
Габаритные размеры (длина; ширина; высота), мм, не более: | |||||
- взвешивающего модуля весов MCA |
340; |
139; 129 |
- |
- |
- |
- взвешивающего модуля весов MCE |
340; |
139; 129 |
- |
- |
- |
- взвешивающего модуля с модулем терминала весов MCA |
- |
450; 240; 373 |
450; 240; 373 |
450; 240; 373 | |
- взвешивающего модуля с модулем терминала весов MCE |
404; 240; 373 |
425; 240; 373 |
425; 240; 373 | ||
- электронного блока с модулем терминала весов MCA |
355; 240; 61 |
- |
- |
- | |
- электронного блока с модулем терминала весов MCE |
315; 240; 61 |
- |
- |
- | |
- электронного блока, мм |
- |
211; 240; 56 |
- |
- | |
Масса, кг, не более |
7,1 |
12,5 |
10,8 |
11,0 |
Таблица 12 - Основные технически характеристики
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||||
Модификация взвешивающего модуля |
323S-2ORU |
1203S-2ORU |
14202S-2ORU |
4202S-2ORU 2202S-2ORU 1202S-2ORU 12201S-2ORU |
70201S-2ORU |
36201S-2ORU |
623S-2ORU |
14202P-2ORU |
8201S-2ORU |
50201S-2ORU |
36201P-2ORU | ||
5202S-2ORU |
70200S-2ORU |
20201S-2ORU | ||||
623P-2ORU |
10202S-2ORU |
5201S-2ORU 8202S-2ORU 6202S-2ORU 6202P-2ORU |
36200S-2ORU |
11201S-2ORU | ||
Время установления показаний, с, не более |
1 |
1 |
1,5 |
1,5 |
1,5 |
2 |
Габаритные размеры грузоприемной платформы (длина; ширина), мм, не более |
140; 140 |
140; 140 |
206; 206 |
206; 206 |
300; 400 |
300; 400 |
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С | ||||||
с функцией isoCAL |
+10, +30 |
+10, +30 |
+10, +30 |
+10, +30 |
+10, +30 |
+10, +30 |
без функции isoCAL |
+10, +30 |
+17, +27 |
+17, +27 |
+10, +30 |
+10, +30 |
+10, +30 |
- относительная влажность воздуха, %, не более |
80 (без конденсации) | |||||
Габаритные размеры (длина; ширина; высота), мм, не более: | ||||||
- взвешивающего модуля с модулем терминала весов MCA |
470; 240; 373 |
470; 240; 373 |
470; 240; 95 |
470; 240; 95 |
444; 400; 126 |
444; 400; 126 |
- взвешивающего модуля с модулем терминала весов MCE |
425; 240; 373 |
425; 240; 373 |
425; 240; 95 |
425; 240; 95 |
412; 400; 126 |
412; 400; 126 |
Масса, кг, не более |
11,0 |
11,0 |
5,4 |
5,4 |
15,8 |
15,8 |
Таблица 13 - Основные технически характеристики
Наименование характеристики |
Значение характеристики |
Параметры электрического питания через блок питания: - входное напряжение переменного тока, В |
от 100 ± 10 до 240 ± 24 |
- частота переменного тока, Гц |
от 50 ± 2,5 до 60 ± 3 |
- выходное напряжение постоянного тока, В |
от 14,25 до 15,75 |
Потребляемая мощность, В^А, не более |
30 |
Средний срок службы весов, лет |
10 |
Вероятность безотказной работы за 2000 ч |
0,95 |
