Номер по Госреестру СИ: 67574-17
67574-17 Компараторы массы
(CCE1000S-L)
Назначение средства измерений:
Компараторы массы ССЕ10008-Ь предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Внешний вид.
Компараторы массы
Рисунок № 1
Внешний вид.
Компараторы массы
Рисунок № 2
Программное обеспечение
Компараторы оснащены встроенным программным обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах компаратора в процессе производства. Версии ПО отображается на экране контроллера, в распечатке и высвечиваются при обращении к одноименному подпункту меню.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО компараторов массы ССЕ |
1000S-L |
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО, высвечиваемое на дисплее |
- |
Номер версии (идентификационный номер) ПО |
01-22-ХХ |
Примечание - ХХ - специальный символ модификаций, связанный с внесением дополнений в ПО |
Знак утверждения типа
Знак утверждения типананосится на корпус компаратора массы в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к компараторам массы CCE10OOS-LГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 2301-0162-2017 «Компараторы массы CCE1000S-L. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.02.2017 г.
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус взвешивающего модуля компаратора.
Изготовитель
Sartorius Lab Instruments GmbH & Co.KG, ГерманияАдрес: 37075 Weender Landstrasse 94-108, Goettingen, Germany
Телефон (факс):+49 (551)3080, +49 (551)3083289
Web-сайт: www.sartorius.com
E-mail: info.mechatronics@sartorius.com
Заявитель
ООО «Сартогосм»ИНН 7816601009
Юридический адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812) 448-30-96
Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия компараторов массы ССЕЮООЗ-L (далее - компараторы) основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей.
Конструктивно компараторы состоят из взвешивающего модуля, электронновычислительного блока и контроллера, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Электронновычислительный блок оснащен цифровым дисплеем.
Контроллер оснащен сенсорным дисплеем и регулирует последовательность функций взвешивающего модуля, а также накопление и вычислительную обработку данных измерения. Отдельные данные измерений с датой и временем, а также расчётными результатами автоматически выводятся на встроенный в контроллер принтер.
Компаратор оснащен полуавтоматическим устройством юстировки чувствительности с использованием внешней гири и устройством установки по уровню.
Питание электронно-вычислительного блока компаратора осуществляется от сети переменного тока через адаптер. Питание контроллера осуществляется через силовой кабель.
Компараторы снабжены защищенным интерфейсом RS232.
Взвешивающий модуль
Контроллер
Электронновычислительный блок

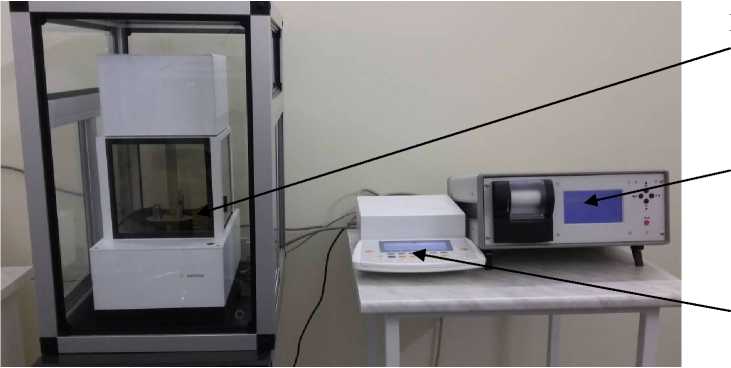

Рисунок 1 - Общий вид компараторов массы ССЕ1000S-L
Место нанесения знака поверки

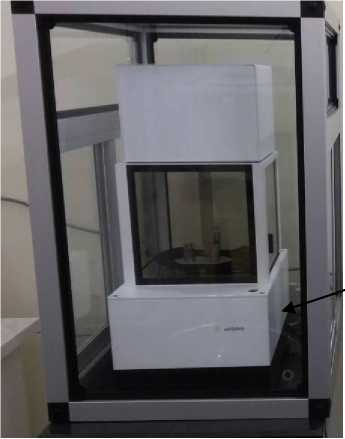

Рисунок 2 - Обозначение места нанесения знака поверки
Пломбирование компараторов массы CCE1000S-L не предусмотрено.
аблица 4 - .
Наименование |
Обозначение |
Кол-во |
Взвешивающий модуль |
1 шт. | |
Электронно-вычислительный блок |
1 шт. | |
Контроллер |
1 шт. | |
Ветрозащитная витрина |
1 шт. | |
Альтернатор нагрузки |
1 шт. | |
Комплект весовых площадок |
YWP04C |
1 шт. |
Весовой рецептор |
1 шт. | |
Г аечный ключ |
1 шт. | |
АС-адаптер |
1 шт. | |
Системный кабель |
1 шт. | |
Кабель питания для двигателя |
1 шт. | |
Кабель для подключения электронно -вычислительного блока к контроллеру |
1 шт. | |
Силовой кабель |
1 шт. | |
Термочувствительная бумага |
1 шт. | |
РЭ «Контроллер для автоматических компараторов массы ССЕ1000S-L с версией программного обеспечения 1.22. Руководство по эксплуатации» |
1 экз. | |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 2301-0162-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Наибольшая допускаемая нагрузка, г |
1021 |
Диапазон измерений разности масс, г |
от 0 до 21 |
Дискретность отсчёта (d), мкг |
1 |
Предел допускаемого значения среднего квадратического отклонения результата измерений разности масс (СКО) для 6-и циклов АВВА, мкг, не более |
2 |
Наименование характеристики |
Значение |
Пределы допускаемой погрешности от нелинейности в диапазоне измерений, мкг |
±20 |
Диапазон устройства выборки массы тары, г |
21 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Продолжительность цикла взвешивания ABBA, с |
240 |
Диаметр весового рецептора, мм |
9 |
Время установления показаний (среднее), с |
25 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Г ц |
от 50 до 60 |
Потребляемая мощность, В •А, не более |
35 |
Габаритные размеры взвешивающего модуля, мм, не более | |
- высота |
230 |
- ширина |
365 |
- длина |
510 |
Габаритные размеры электронно-вычислительного блока, мм, | |
не более | |
- высота |
320 |
- ширина |
254 |
- длина |
106 |
Габаритные размеры контроллера, мм, не более | |
- высота |
360 |
- ширина |
310 |
- длина |
150 |
Масса взвешивающего модуля, кг, не более |
32,2 |
Масса электронно-вычислительного блока, кг, не более |
3,5 |
Условия эксплуатации: | |
- предельные значения температуры (Tmin, Tmax), °С |
от +17 до +27 |
- рекомендуемое значение температуры (Tmin, Tmax), °С |
22 |
- максимально допустимое изменение температуры в | |
течение 1 часа, °С |
0,3 |
- максимально допустимое изменение температуры в | |
течение 12 часов, °С |
0,5 |
-относительная влажность воздуха, % |
От 40 до 60 |
-максимально допустимое изменение влажности за 4 часа, | |
% |
5 |
Средний срок службы, лет |
10 |
Средняя наработка до отказа при средней загрузке | |
средства измерений 8 часов в сутки, ч |
2500 |
