Номер по Госреестру СИ: 67765-17
67765-17 Весы неавтоматического действия
(ME36S-0СЕ)
Назначение средства измерений:
Весы неавтоматического действия МЕ368-0СЕ (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация версии ПО взвешивающего модуля и ПО модуля терминала осуществляется путем просмотра номера версии ПО в меню Setup: Info.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Взвешивающий модуль |
Модуль терминала | |
Идентификационное наименование ПО |
Wgh.sys.ver |
Version no |
Номер версии (идентификационный номер ПО) |
00-22-ХХ |
01-46-ХХ |
* Номер версии (идентификационный номер) ПО не ниже указанного. Примечание - ХХ - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО. |
Знак утверждения типа
Знак утверждения типананосится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия ME36S-0CEГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: эталонные гири 1-го, разряда в соответствии с ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Изготовитель
Фирма «Sartorius Lab Instruments GmbH & Co.KG», Германия Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany Телефон (факс): +49 (551)3080, +49 (551)3083289
Web-сайт: www.sartorius.com; E-mail: info.mechatronics@sartorius.com
Заявитель
ООО «Сартогосм»ИНН 7816601009
Юридический адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812) 448-30-96
Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы оснащены ветрозащитной витриной.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- устройством слежения за нулем (Т.2.7.3);
-
- полуавтоматическим устройством выборки массы тары (Т.2.7.4);
-
- полуавтоматическим устройством юстировки чувствительности(4.1.2.5);
-
- автоматическим устройством юстировки чувствительности (4.1.2.5) «isoCAL»;
-
- устройством установки по уровню (Т.2.7.1);
-
- устройством взвешивания под весами.
Весы снабжены защищенным интерфейсом RS-232.
Общий вид средства измерений представлен на рисунке 1.

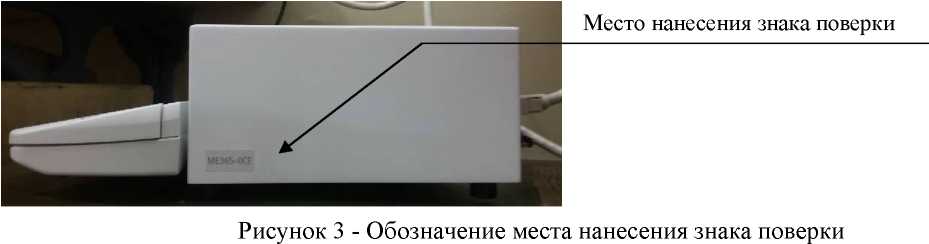

Схема пломбирования от несанкционированного доступа приведена на рисунке 2. Обозначение места нанесения знака поверки указано на рисунке 3.

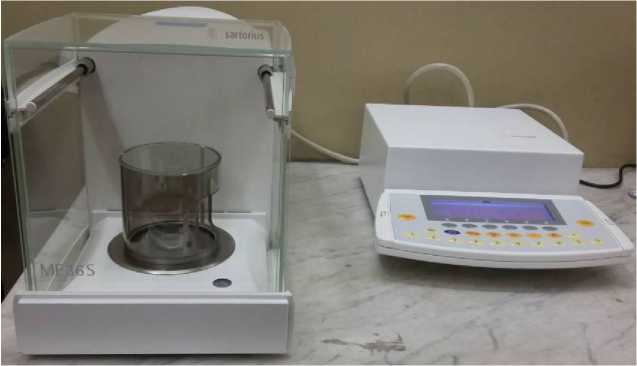

Рисунок 1 - Общий вид весов

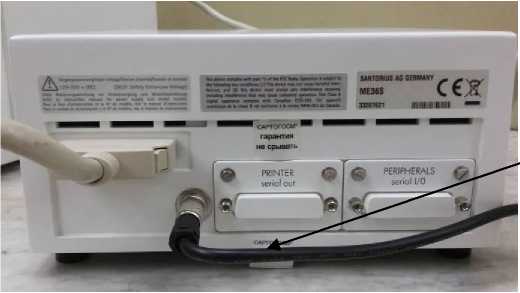

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Схема пломбирования контрольными этикетками

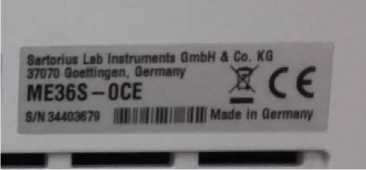

Рисунок 4 - Маркировка весов
аблица 4 -
Наименование Наименование |
Обозначение |
Кол-во |
Взвешивающий модуль |
1 шт. | |
Терминал |
1 шт. | |
Блок питания со шнуром питания |
1 шт. | |
Чашка весовая |
1 шт. | |
Кольцо защитное |
1 шт. | |
Руководство по эксплуатации |
- |
1 экз. |
Примечание - По дополнительному заказу комплектуется различными кронштейнами для крепления весов и интерфейсными кабелями |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности весов по ГОСТ OIML R 76-1-2011 |
специальный |
Максимальная нагрузка (Max), г |
31 |
Минимальная нагрузка (Min), мг |
0,1 |
Действительная цена деления (d), мкг |
1 |
Поверочный интервал (e), мг |
1 |
Число поверочных интервалов (n) |
31000 |
Пределы допускаемой погрешности весов (mpe) при поверке, мг |
±0,5 |
Предел допускаемого размаха |
|mPe| |
Диапазон устройства выборки массы тары, г |
от 0 до Мах |
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Примечание - Согласно п. 3.5.2 ГОСТ OIML R 76-1-2011 пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания для блока питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В •А, не более |
70 |
Габаритные размеры взвешивающего модуля, мм, не более | |
- высота |
233 |
- ширина |
207 |
- длина |
420 |
Габаритные размеры терминала, мм, не более | |
- высота |
106 |
- ширина |
254 |
- длина |
323 |
Наименование характеристики |
Значение |
Масса взвешивающего модуля, кг, не более |
9,8 |
Масса терминала, кг, не более |
3,5 |
Условия эксплуатации: | |
- предельные значения температуры (Tmin, Tmax), °С |
от +15 до +25 |
-относительная влажность воздуха, % |
от 30 до 80 |
Средний срок службы, лет |
10 |
Средняя наработка до отказа при средней загрузке | |
средства измерений 8 часов в сутки, ч |
2500 |
