Номер по Госреестру СИ: 73684-18
73684-18 Весы неавтоматического действия
(MSY)
Назначение средства измерений:
Весы неавтоматического действия MSY (далее - весы) предназначены для статических измерений массы и для применения в качестве компараторов по ГОСТ 8.021-2015 для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО для чего: открыть «Меню», выбрать «Информация о приборе», выбрать «Версия».
Уровень защиты программного обеспечения средний в соответствии
с Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
ПО взвешивающего модуля |
ПО модуля терминала | |
Идентификационное наименование ПО |
Версия весов |
Версия устройства индикации |
Номер версии (идентификационный номер ПО) не ниже указанного |
00-55-00.00 |
01-60-00 |
Знак утверждения типа
Знак утверждения типананосится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Лист № 7 Всего листов 8
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия MSY
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия
Поверка
Поверкаосуществляется по документу МП 2301-0176-2018 «ГСИ. Весы неавтоматического действия
MSY. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.08.2018 г.
Основные средства поверки:
- гири эталонные 1-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на взвешивающий модуль весов.
Изготовитель
Sartorius Lab Instruments GmbH & Co.KG, Германия
Адрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany
Телефон (факс): +49 (551)3080, +49 (551)3083289
Web-сайт: www.sartorius.com
E-mail: info.mechatronics@sartorius.com
Заявитель
Общество с ограниченной ответственностью «Сарториус РУС»
(ООО «Сарториус РУС»)
ИНН 7813160042
Адрес: 199178, г. Санкт-Петербург, 5-я линия В.О., д. 70, лит. А, пом. 102-109, 121-126/11Н Телефон (факс): (812) 327-53-27, (812) 327-53-23
Web-сайт: www.sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14,
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы комплектуются одной из модификаций модуля терминала:
-
- YAC01V1SU с черно-белым TFT-LCD дисплеем;
-
- YAC01MSA с цветным TFT-LCD дисплеем с сенсорным экраном (touch screen).
Взвешивающие модули выпускаются в пяти модификациях, отличающихся метрологическими и техническими характеристиками: 36S-0CE-DН и 36P-0CE-DН (SJ EG); 66S-0CE-DН и 66Р-0CE-DН (SK EG); 116Р-0CE-DН (SL EG) (обозначение взвешивающего модуля по сертификату ЕС № DE-17-NAWID-PTB021).
Обозначение модификации весов складывается из позиций: X1 и X2, где:
-
- X1 - модификация модуля терминала (MSA, MSU);
-
- X2 - модификация взвешивающего модуля.
Весы оснащены полуавтоматической механизированной ветрозащитной витриной.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- цифровым показывающим устройством с отличающимся делением (Т.2.5.4);
-
- устройством установки по уровню (Т.2.7.1);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- автоматическим устройством установки нуля (Т.2.7.2.3);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (Т.2.7.3);
-
- полуавтоматическим устройством выборки массы тары (Т.2.7.4):
-
- автоматическим устройством выборки массы тары (Т.2.7.4):
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- устройством взвешивания тары (Т.2.7.4.2);
-
- устройством предварительного задания массы тары (Т.2.7.5);
-
- устройством автоматической юстировки «isoCAL» (4.1.2.5);
-
- устройством полуавтоматической юстировки (4.1.2.5);
-
- грубым показывающим устройством (4.2.4);
-
- возможностью вывода на печать (4.4.5);
-
- совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);
-
- контролем возможных промахов (5.2);
-
- интерфейсами передачи данных: USB, RS 232С, Ethernet, устройством для карт памяти SD (5.3.6);
-
- устройством хранения данных (5.5.3).
Общий вид средства измерений представлен на рисунке 1.
Места пломбирования от несанкционированного доступа приведены на рисунках 2 и 3. Обозначение места нанесения знака поверки указано на рисунке 4.

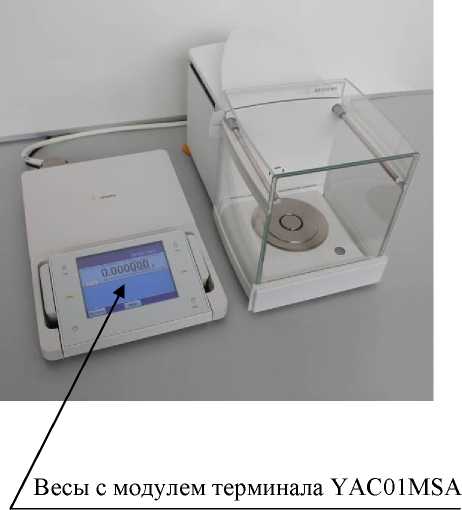

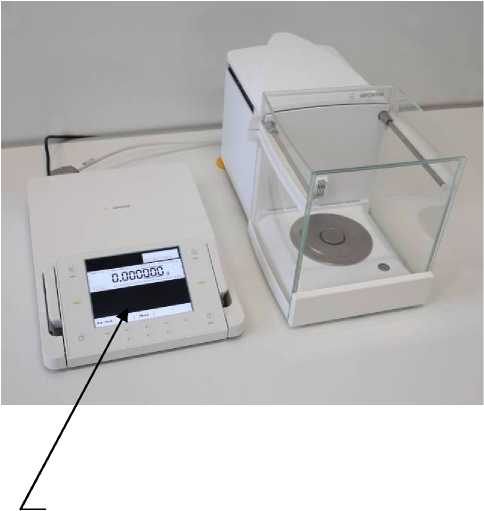

Рисунок 1 - Общий вид весов неавтоматического действия MSY
Весы с модулем терминала YAC0I V'lSL
Схема пломбирования контрольными этикетками
Peripherals

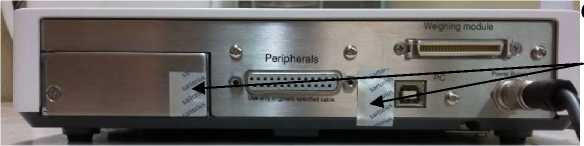

Рисунок 2 - Схема пломбирования от несанкционированного доступа модуля терминала

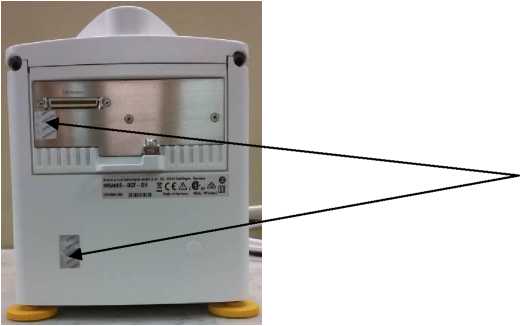

Рисунок 3 - Схема пломбирования от несанкционированного доступа взвешивающего модуля
Схема пломбирования контрольными этикетками

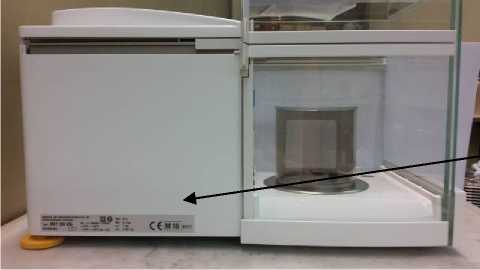

Рисунок 4 - Обозначение места нанесения знака поверки
StdDiiuc Lab lMH jr4*t СлМ Л Са <0 [17[3 /ГХ
VD|0O«*I^. LHJTTWW 11111 ХУ Mi*
И v t ы егч t ОЕ-17-ttAWID-PI ВОЗ1
■fl* MqT lift tijj +1&‘C/.*Z5*C
&N 001334507(1 ГТ~> +nf O/.+WC *КНЖ
Место нанесения знака поверки
61 fl
Mb 0.1 mg ________
* f M170,001 mj Ч. 4 |l¥l 1 f
DT11
Рисунок 5 - Маркировка весов
Рисунок 6 - Маркировка взвешивающего модуля (обозначение модификации весов)
t*rt«i л Ш SirtH a fc. КД wttwnt* Окччг
YACOlMSU N№<riMLM1V*brtHnMltr1W¥*nl
Do nt* wn*t or *ww «1чп MWfllt ad I
5,'МИ|ШМ-Т| Hili'|| Uli I ' N» j^r brmth»" Ou »Си»
Рисунок 7 - Маркировка модуля терминала
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для модификации взвешивающего модуля | ||
36S-0CE-D4 |
36P-0CE-DН |
66S-0CE-DН | |
Класс точности весов по ГОСТ OIML R 76-1-2011 |
специальный | ||
Максимальная нагрузка (Max), г |
31 |
6/31 |
61 |
Минимальная нагрузка (Min), мг |
0,1 | ||
Действительная цена деления (d), мг |
0,001 |
0,001/0,01 |
0,001 |
Поверочный интервал (e), мг |
1 | ||
Число поверочных интервалов (n) |
31000 |
61000 | |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 0,1 мг до 31 г включ. от 0,1 мг до 50 г включ. св. 50 г до 61 г включ. |
±0,5 |
±0,5 |
и- н- J° 1 о |
Предел допускаемого размаха |
|mPe| | ||
Диапазон устройства выборки массы тары, г |
от 0 до Мах | ||
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для модификации взвешивающего модуля | |
66Р-0CE-DН |
116Р-0CE-DН | |
Класс точности весов по ГОСТ OIML R 76-1-2011 |
специальный | |
Максимальная нагрузка (Max), г |
12/61 |
12/111 |
Минимальная нагрузка (Min), мг |
0,1 |
0,2 |
Действительная цена деления (d), мг |
0,001/0,01 |
0,002/0,01 |
Поверочный интервал (e), мг |
1 | |
Число поверочных интервалов (n) |
61000 |
111000 |
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 0,1 мг до 50 г включ. |
±0,5 | |
св. 50 г до 61 г включ. |
±1,0 |
- |
от 0,2 мг до 50 г включ. |
- |
±0,5 |
св. 50 г до 111 г включ. |
- |
±1,0 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики для модификации взвешивающего модуля | |
66Р-0СЕ-ОН |
116Р-0СЕ-ОН | |
Предел допускаемого размаха |
|mPe| | |
Диапазон устройства выборки массы тары, г |
от 0 до Мах | |
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 8 % Мах |
Таблица 4 - Метрологические характеристики для применения весов в качестве
компараторов по ГОСТ 8.021-2015
Наименование характеристики |
Значение характеристики для модификации взвешивающего модуля | ||
36Б-0СЕ-ОН |
36Р-0СЕ-ОН |
66Б-0СЕ-ОН | |
Максимальная нагрузка (Max), г |
31 |
6/31 |
61 |
Действительная цена деления (d), мг |
0,001 |
0,001/0,01 |
0,001 |
Пределы допускаемой погрешности результата измерений разности масс, в долях от пределов допускаемой погрешности гири |
1/3 | ||
Предел допускаемого значения среднего квадратического отклонения | |||
результата измерений разности масс (СКО) для 6-и циклов АВВА, мкг, | |||
для нагрузок до 1 г включ. |
1,5 |
1,5 | |
св. 1 г |
2 |
8 |
- |
до 2 г включ. |
- |
- |
1,5 |
св. 2 г |
- |
- |
4 |
Примечание - для применения весов в качестве компараторов по ГОСТ 8.021-2015 необходимо в весах отключить функцию «автоматической установки нуля» в соответствии с Руководством по эксплуатации.
Таблица 5 - Метрологические характеристики для применения весов в качестве
компараторов по ГОСТ 8.021-2015
Наименование характеристики |
Значение характеристики для модификации взвешивающего модуля | |
66Р-0СЕ-ОН |
116Р-0СЕ-ОН | |
Максимальная нагрузка (Max), г |
12/61 |
12/111 |
Действительная цена деления (d), мг |
0,001/0,01 |
0,002/0,01 |
Пределы допускаемой погрешности результата измерений разности масс, в долях от пределов допускаемой погрешности гири |
1/3 |
Продолжение таблицы 5 - Метрологические характеристики для применения весов в
качестве компараторов по ГОСТ 8.021-2015
Предел допускаемого значения среднего квадратического отклонения результата измерений разности масс (СКО) для 6-и циклов АВВА, мкг, для нагрузок до 2 г включ. св. 2 г до 5 г включ. св. 5 г |
2 10 |
о ' |
Примечание - для применения весов в качестве компараторов по ГОСТ 8.021-2015 необходимо в весах отключить функцию «автоматической установки нуля» в соответствии с Руководством по эксплуатации. |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления показаний (среднее), с |
10 |
Диаметр грузоприемной платформы, мм, для модификации взвешивающего модуля: - 36S-0CE-DH, 36P-0CE-DH |
30 |
- 66S-0CE-DH, 66P-0CE-DH |
30/50 |
- 116P-0CE-DH |
50/90 |
Параметры электрического питания: 1) для блока питания: - входное напряжение переменного тока, В |
от 100-+1150до 240-+2346 |
- частота переменного тока, Гц |
от 50 до 60 |
2) для весов - входное напряжение постоянного тока, В |
от 14,25 до 15,75 |
Потребляемая мощность, Вт, не более |
7 |
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С |
+15, +25 |
- относительная влажность воздуха, % |
от 40 до 60 |
Габаритные размеры для модификаций взвещивающего модуля (длина; ширина; высота), мм, не более - 36S-0CE-DH, 36P-0CE-DH, 66S-0CE-DH, 66P-0CE-DH |
410; 225; 235 |
- 116P-0CE-DH |
410; 225; 295 |
Габаритные размеры модуля терминала (длина; ширина; высота), мм, не более |
88; 325; 240 |
Масса, кг, не более - взвешивающего модуля |
11,0 |
- модуля терминала |
3,3 |
Средний срок службы весов, лет |
10 |
Вероятность безотказной работы за 2000 ч |
0,95 |
