Номер по Госреестру СИ: 60111-15
60111-15 Компараторы массы
(CCS)
Назначение средства измерений:
Компараторы массы CCS (далее - компаратор) предназначены для измерений массы методом замещения, а также для сличений эталонных и рабочих гирь.
Внешний вид.
Компараторы массы
Рисунок № 1
Внешний вид.
Компараторы массы
Рисунок № 2
Внешний вид.
Компараторы массы
Рисунок № 3
Программное обеспечение
Компараторы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение заложено в микроконтроллерах весовой платформы и модуле терминала в процессе производства. Версии ПО высвечиваются при обращении к одноименному подпункту меню.
Программное обеспечение имеют весовая платформа (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (основные функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства).
К метрологически значимой части ПО относится все встроенное ПО компаратора. Идентификационные данные ПО компараторов массы CCS приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значения | |
ПО весовой платформы |
ПО терминала | |
Идентификационное наименование ПО, высвечиваемое на дисплее |
ПО CCS |
ПО Combics 3 |
Номер версии (идентификационный номер) ПО |
00-48-ХХ |
01-63-ХХ 01-64-ХХ 01-65-ХХ |
Цифровой идентификатор ПО |
- |
- |
Другие идентификационные данные (если имеются) |
- |
- |
Примечание: ХХ - 01 до 99
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик компаратора.
Поверка
Поверкаосуществляется по документу МП №2301-0143-2014 «Компараторы массы CCS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10.09.2014 г.
Основные средства поверки:
- гири эталонные 4-го разряда по Государственной поверочной схеме, утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на терминал, как указано на рисунке 1.
Изготовитель
Фирма Sartorius Lab Instruments GmbH & Co.KG, ГерманияАдрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany Телефон: +49 551 3080
Факс: +49 551 3083289
Web-сайт: www.sartorius.com
E-mail: info.mechatronics@sartorius.com
Заявитель
Общество с ограниченной ответственностью «Сарториус РУС» (ООО «Сарториус РУС»)ИНН 7813160042
Адрес: 199178, г. Санкт-Петербург, 5-я линия В. О., д. 70, лит. А, пом. 102-109, 121-126/11Н Телефон: +7 (812) 327-53-27
Факс: +7 (812) 327-53-23
Web-сайт: www.sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия компараторов основан на преобразовании деформации упругих элементов четырёх весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза и преобразуемый аналогоцифровым преобразователем (АЦП) в цифровой код. Результат взвешивания выводится на дисплей терминала.
Конструктивно компаратор состоят из весовой платформы и терминала Combics 3, соединённых между собой кабелем. От воздушных потоков платформа защищена ветрозащитной витриной.
Компараторы CCS выпускаются следующих модификаций, отличающихся наибольшей допускаемой нагрузкой, допускаемым значением СКО и номинальным значением массы сличаемых гирь: СС8600К, СС81000К, СС83000К.
В компараторах предусмотрен: цифровой отсчет, полуавтоматическая калибровка, выборка массы тары во всем диапазоне, интерфейс RS-232C для связи с периферийными устройствами.
Компараторы имеют следующие функциональные возможности:
-
- адаптация к условиям эксплуатации (4 уровня фильтрации);
-
- управление временем компарирования (диапазон стабильности, задержка символа стабилизации);
-
- калибровка внешним грузом с фиксированным значением массы и возможность введения действительного значения массы калибровочной гири для регулировки коэффициента преобразования компаратора;
-
- установки параметров интерфейса.
Питание компаратора осуществляется от сети переменного тока.
На маркировочной табличке указывают:
-
- полное наименование изготовителя;
-
- модификацию компаратора;
-
- серийный номер;
-
- действительную цену деления шкалы (d);
-
- знак утверждения типа.

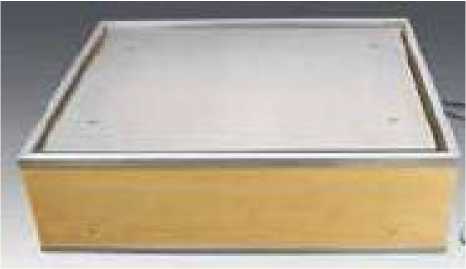

Общий вид компаратора и обозначение места нанесения знака поверки на терминал показаны на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид компаратора и место нанесения знака поверки

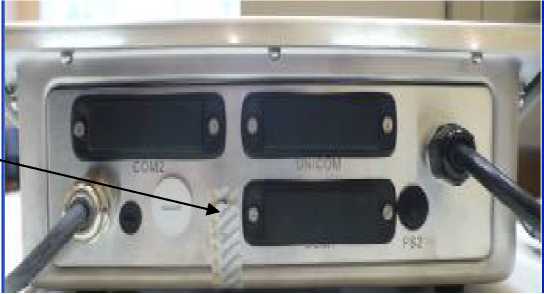

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Защитная наклейка, предохраняющая от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа терминала (вид сзади)
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для модификации | ||
CCS600K |
CCS1000K |
CCS3000K | |
Наибольшая допускаемая нагрузка, кг |
605 |
1510 |
3010 |
Действительная цена деления d, г |
1 |
5 |
10 |
Наибольший предел тарирования, кг |
605 |
1510 |
3010 |
Предел допускаемого значения среднего квадратического отклонения ((КО) результата измерений разности масс для 6-и взаимозависимых циклов АВА, г |
2,5 |
5,5 |
11 |
Время стабилизации показаний, с, не более |
30 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | ||
CCS600K |
CCS1000K |
CCS3000K | |
Габаритные размеры платформы (длина, ширина, высота), мм, не более |
800, 1000, 240 |
800, 1000, 260 |
1250, 1500, 250 |
Габаритные размеры терминала (длина, ширина, высота), мм, не более |
302, 195, 100 | ||
Масса, кг, не более: | |||
- платформы |
180 |
180 |
300 |
- терминала |
3,4 |
3,4 |
3,4 |
Потребляемая мощность, В-А |
23 | ||
Параметры электрического питания: | |||
- напряжение переменного тока, В |
230±23 | ||
- частота переменного тока, Г ц |
50±1 |
Продолжение таблицы 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | ||
CCS600К |
CCS1000К |
CCS3000К | |
Условия эксплуатации: | |||
- диапазон рабочих температур, °С |
от 15 до 25 | ||
- изменение температуры в течение 1 | |||
часа, не более, °С |
2,0 | ||
- относительная влажность воздуха, % |
от 30 до 80 | ||
Средний срок службы, лет |
10 | ||
Средняя наработка до первого отказа, ч |
4000 |
